صف مزدوج مدبب أسطواني

إن المحامل الأسطوانية المدببة ذات الصف المزدوج من BMT مدمجة ومناسبة للآلات الثقيلة التي تتطلب قدرة تحميل شعاعية ومحورية عالية. تستخدم هذه المحامل على نطاق واسع في علب التروس ومعدات التعدين والآلات الصناعية. المحامل متوفرة بأحجام مترية وبوصة. معدلات الحمل الخاصة بها أعلى بنسبة 30% من محامل الصف الواحد.
موك: 20 قطعة
المهلة الزمنية: 4-5 أسابيع
المواصفات المخصصة المتاحة

إرسال استفسار

وصف المنتج

لماذا تختار المحامل الأسطوانية المدببة ذات الصف المزدوج؟

1. قدرة حمل لا مثيل لها

يقوم تصميم الصف المزدوج الخاص بنا بتوزيع الأحمال بالتساوي على عكس المحامل ذات الصف الواحد. يمكن للمحامل التعامل مع القوى الشعاعية الأعلى (حتى 450 كيلو نيوتن من الأحمال الديناميكية) والقدرة على التعامل مع الأحمال المحورية ثنائية الاتجاه بدون مكونات إضافية.

أحمال الصدمات في بناء التعدين والمعدات الثقيلة

مثال تطبيقي حقيقي:

في علبة التروس لمصنع الفولاذ، حققت المحامل الخاصة بنا زيادة بنسبة 40% في عمر الخدمة مقارنة بالأسطوانات المدببة القياسية.

2. تجميع موفر للمساحة ومبسط

تصميم من قطعة واحدة يلغي الحاجة إلى مطابقة المحامل

يقلل الخلوص الداخلي المضبوط مسبقًا من تعقيد التثبيت

مناسبة للعلب المدمجة، مثالية للمخفضات وأنظمة النقل

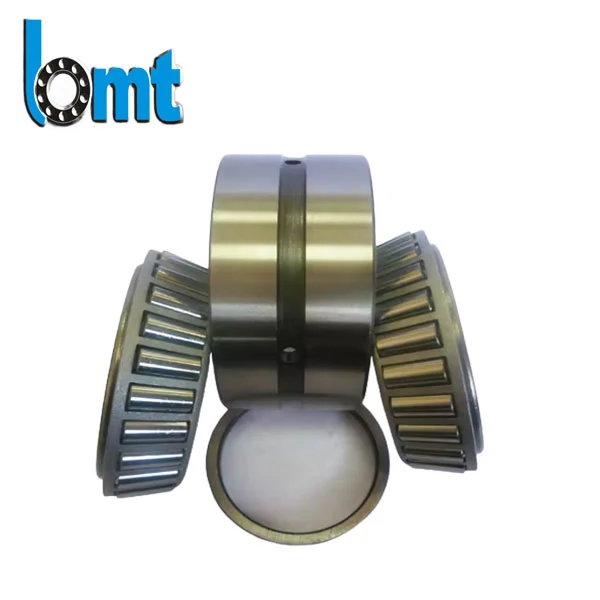

Double Row Tapered Roller Bearing

المعلمات التقنية

نموذج تحمل	الأبعاد (مم)				تقييمات الحمل الأساسية (كيلو نيوتن)		الحد من السرعة (دورة في الدقيقة)		وزن	النوع والميزات
	d	D	B	T	كر	كور	شحم	زيت	(كجم)
نوع TDO (حلقة خارجية مزدوجة صفين).
478/472	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TDO، يتطلب فاصل
478/472A	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TDO، يتطلب فاصل
486/472	109.538	166.688	53.975	95.25	405	610	1800	2600	8.2	TDO، يتطلب فاصل
522/560X	132.538	197.644	57.15	104.775	550	850	1600	2200	12.5	TDO، يتطلب فاصل
531/532	139.992	233.375	60.325	123.825	670	1080	1400	1900	17.5	TDO، يتطلب فاصل
نوع TNA (حلقة داخلية مزدوجة ذات صفين).
447/432	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TNA، يتطلب فاصل
447/432A	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TNA، يتطلب فاصل
455/432	109.538	166.688	53.975	95.25	405	610	1800	2600	8.2	TNA، يتطلب فاصل
نوع TS (حلقة خارجية مفردة ذات صفين).
352905	25	52	33	33	68.5	86.5	5000	6700	0.45	تي اس، مدمج
352906	30	55	34	34	72.5	95	4800	6300	0.52	تي اس، مدمج
352907	35	62	36	36	80	112	4300	5600	0.75	TS، للأغراض العامة
352908	40	68	38	38	87.5	130	4000	5300	0.95	TS، للأغراض العامة
352909	45	75	40	40	95	150	3800	5000	1.25	TS، للأغراض العامة
352910	50	80	40	40	102	165	3600	4800	1.35	TS، للأغراض العامة
352911	55	90	46	46	125	210	3400	4500	2.1	TS، قدرة عالية
352912	60	95	46	46	130	220	3200	4300	2.25	TS، قدرة عالية
352913	65	100	46	46	135	230	3000	4000	2.4	TS، قدرة عالية
352914	70	110	54	54	175	300	2800	3800	3.5	تي اس، للخدمة الشاقة
352915	75	115	54	54	180	310	2600	3600	3.7	تي اس، للخدمة الشاقة
352916	80	125	60	60	210	370	2400	3400	5	تي اس، للخدمة الشاقة
352917	85	130	60	60	215	380	2200	3200	5.2	تي اس، للخدمة الشاقة
352918	90	140	67	67	265	480	2000	3000	7.2	TS، واجب ثقيل للغاية
352920	100	150	67	67	275	500	1800	2600	7.5	TS، واجب ثقيل للغاية
TDIT (حلقة داخلية مزدوجة ذات صفين - تجويف مدبب)
31309	45	100	55	55	180	255	3000	4000	2.1	TDIT، تتحمل مدبب 1:12
31311	55	120	65	65	245	355	2600	3600	3.8	TDIT، تتحمل مدبب 1:12
31313	65	140	73	73	305	450	2200	3200	5.9	TDIT، تتحمل مدبب 1:12
31315	75	160	80	80	365	550	2000	2800	8.6	TDIT، تتحمل مدبب 1:12
31317	85	180	85	85	425	650	1800	2600	11.5	TDIT، تتحمل مدبب 1:12
31319	95	200	90	90	480	750	1700	2400	15	TDIT، تتحمل مدبب 1:12
31321	105	225	98	98	570	900	1500	2200	20.5	TDIT، تتحمل مدبب 1:12

التطبيقات العادية

كسارات التعدين: يمكن للمحامل الأسطوانية المدببة ذات الصف المزدوج التعامل مع أحمال الصدمات الشديدة.

علب التروس لتوربينات الرياح: يمكن للمحامل أن تتحمل القوى المتغيرة.

الناقلات الثقيلة: يمكن للمحامل أن تقلل من تكرار الصيانة.

المواصفات الرئيسية

نطاق المعلمة

قطر التجويف 30 ملم – 300 ملم

الحمل الديناميكي 150 كيلو نيوتن – 450 كيلو نيوتن

حمل ثابت 90 كيلو نيوتن – 300 كيلو نيوتن

الحد الأقصى للسرعة 2000 – 4500 دورة في الدقيقة

معيار فئة الدقة ABEC-3 (P6)/ABEC-5 (P5).

خيارات المواد

المعيار: فولاذ الكروم عالي الكربون Gcr15 (HRC 60-64)

مقاومة التآكل: الفولاذ المقاوم للصدأ AISI 440C أو AISI 420C

الجودة والموثوقية

تخضع المحامل الأسطوانية المدببة ذات الصف المزدوج إلى ما يلي:

فحص الأبعاد (التسامح 0.005 مم)

اختبار الصلابة (مقياس روكويل C)

تحليل الاهتزاز (يضمن التشغيل السلس)

اختبار تحمل الأحمال (500+ ساعة)

لماذا تختار شركة BMT؟

تتمتع الشركة المصنعة لدينا بأكثر من 20 عامًا من الخبرة في إنتاج المحامل الأسطوانية المدببة.

لقد حصلنا على شهادة مراقبة الجودة ISO 9001 وITAF16949:2016.

شبكة لوجستية عالمية (مستودعات الولايات المتحدة والاتحاد الأوروبي وآسيا)

دعم هندسي 24/7

خيارات الطلب المرنة

دفعات صغيرة مقبولة (موك 20 قطعة)

الأختام ومواد التشحيم المخصصة (درجة الحرارة العالية، والمواد الغذائية، وما إلى ذلك)

العلامات التجارية OEM والتعبئة والتغليف المتاحة

الإنتاج السريع للطلبات العاجلة

احصل على عرض أسعار اليوم!

→ العينات المتاحة للاختبار

→ الدعم الفني لمطابقة التطبيقات
