محامل كروية الاتصال الزاوي

محامل كروية الاتصال الزاويتتميز المجاري المائية على كل من الحلقات الداخلية والخارجية التي يتم إزاحتها على طول محور المحمل. يمكّنهم هذا التصميم من دعم الأحمال المجمعة، بما في ذلك القوى الشعاعية والمحورية، التي تعمل في نفس الوقت. عندما تصبح زاوية التلامس أكثر انحدارًا، تزداد أيضًا قدرة هذه المحامل على التعامل مع أحمال الدفع بشكل ملحوظ.

Angular contact ball bearings

View as

صف واحد محامل الكرة الاتصال الزاوي

في مجال الآلات الدقيقة التي تحتاج إلى تحمل الأحمال المحورية أحادية الاتجاه، حازت محامل كروية الاتصال الزاوي أحادية الصف من BMT على اعتراف واسع النطاق لأدائها الممتاز. نحن نستخدم فولاذ المحامل عالي الجودة وتكنولوجيا المعالجة الدقيقة لضمان أن كل مجموعة من المحامل يمكن أن تعمل بثبات في ظل ظروف العمل القاسية المختلفة.

عرض المزيد >> إرسال استفسار >>

محامل كروية ذات أربع نقاط

غالبًا ما يواجه المهندسون مشكلة صعبة في مجال تصميم المعدات الميكانيكية. كيف ندعم بشكل فعال الأحمال المحورية ثنائية الاتجاه ضمن مساحة محدودة؟ هذا هو بالتحديد الهدف الأصلي وراء تطويرنا لمحامل كروية ذات أربع نقاط اتصال. بعد سنوات من التحقق العملي، أصبحت محامل شركة BMT الحل المفضل للعديد من التطبيقات الصناعية.

عرض المزيد >> إرسال استفسار >>

صف مزدوج الزاوي الاتصال الكرات

شركة BMT كشركة مصنعة محترفة تعمل بعمق في مجال تصنيع محامل كروية الاتصال الزاوي ذات الصف المزدوج منذ ما يقرب من عقدين من الزمن، تدرك BMT جيدًا أهمية تشغيل المعدات المستقر لكفاءة الإنتاج. يؤدي هذا المنتج أداءً جيدًا في تحمل الأحمال المجمعة نظرًا لتصميمه الهيكلي الفريد.

عرض المزيد >> إرسال استفسار >>

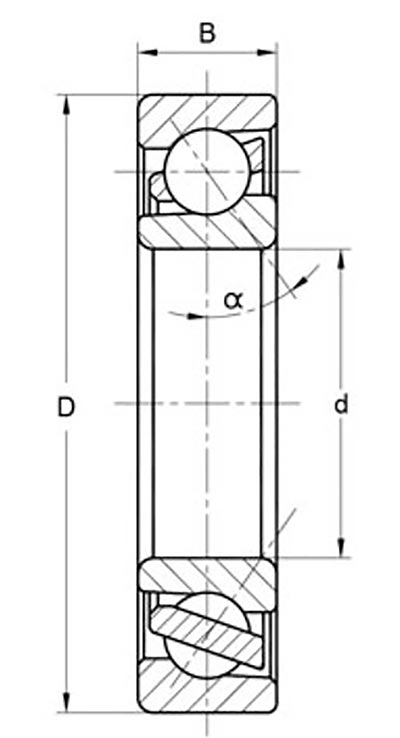

غرض	نوع الختم	د (مم)	د (مم)	ب (مم)	الكروم الديناميكي (N)	كور ثابت (ن)	ملحوظات
30/5	- / 2RS / 2Z	5	14	7	1810	950	ص = 0.2 مم
30/6	- / 2RS / 2Z	6	17	9	3100	1420	ص = 0.3 ملم
30/7	- / 2RS / 2Z	7	19	10	3650	1700	ص = 0.3 ملم
30/8	- / 2RS / 2Z	8	22	11	5200	2650	ص = 0.3 ملم
3000	- / 2RS / 2Z	10	26	12	5700	3250	ص = 0.3 ملم
3001	- / 2RS / 2Z	12	28	12	6200	3750	ص = 0.3 ملم
3002	- / 2RS / 2Z	15	32	13	8600	5400	ص = 0.3 ملم
3003	- / 2RS / 2Z	17	35	14	9200	6200	ص = 0.3 ملم
3004	- / 2RS / 2Z	20	42	16	14500	9600	ص = 0.6 ملم
3005	- / 2RS / 2Z	25	47	16	15500	11100	ص = 0.6 ملم
3006	- / 2RS / 2Z	30	55	19	20300	15600	ص = 1.0 ملم
3007	- / 2RS / 2Z	35	62	20	24500	19400	ص = 1.0 ملم
3008	- / 2RS / 2Z	40	68	21	25500	21700	ص = 1.0 ملم
3200	-/2Z	10	30	14	7800	4550	ص = 0.6 ملم
3201	-/2Z	12	32	15.9	10600	5850	ص = 0.6 ملم
3202	- / 2RS / 2Z	15	35	15.9	11800	7100	ص = 0.6 ملم
3203	- / 2RS / 2Z	17	40	17.5	14600	9000	ص = 0.6 ملم
3204	-/2Z	20	47	20.6	19600	12500	ص = 1.0 ملم
3205	- / 2RS / 2Z	25	52	20.6	21200	14600	ص = 1.0 ملم
3206	- / 2RS / 2Z	30	62	23.8	30000	21200	ص = 1.0 ملم
3207	- / 2RS / 2Z	35	72	27	39000	28500	ص = 1.1 ملم
3208	- / 2RS / 2Z	40	80	30.2	48000	36500	ص = 1.1 ملم
3209	- / 2RS / 2Z	45	85	30.2	48000	37500	ص = 1.1 ملم
3210	- / 2RS / 2Z	50	90	30.2	51000	42500	ص = 1.1 ملم
3211	- / 2RS / 2Z	55	100	33.3	58500	49000	ص = 1.5 ملم
3212	- / 2RS / 2Z	60	110	36.5	72000	61000	ص = 1.5 ملم
3213	- / 2RS / 2Z	65	120	38.1	80000	73500	ص = 1.5 ملم
3214	- / 2RS / 2Z	70	125	39.7	83000	76500	ص = 1.5 ملم
3215	- / 2RS / 2Z	75	130	41.3	91500	85000	ص = 1.5 ملم
3216	- / 2RS / 2Z	80	140	44.4	98000	93000	ص = 2.0 ملم
3217	- / 2RS / 2Z	85	150	49.2	112000	150000	ص = 2.0 ملم
3218	- / 2RS / 2Z	90	160	52.4	125000	170000	ص = 2.0 ملم
3219-م	-	95	170	55.6	140000	186000	ص = 2.1 ملم
3220-م	-	100	180	60.3	144000	201600	ص = 2.1 ملم
3221-م	-	105	190	65.1	162000	220500	ص = 2.1 ملم
3222-م	-	110	200	69.8	183600	252000	ص = 2.1 ملم
3302	-	15	42	19	16300	10000	ص = 1.0 ملم
3303	-	17	47	22.2	20800	12500	ص = 1.0 ملم
3304	- / 2RS / 2Z	20	52	22.2	23200	15000	ص = 1.1 ملم
3305	- / 2RS / 2Z	25	62	25.4	30000	20000	ص = 1.1 ملم
3306	- / 2RS / 2Z	30	72	30.2	41500	28500	ص = 1.1 ملم
3307	- / 2RS / 2Z	35	80	34.9	51000	34500	ص = 1.5 ملم
3308	- / 2RS / 2Z	40	90	36.5	62000	45000	ص = 1.5 ملم
3309	- / 2RS / 2Z	45	100	39.7	68000	51000	ص = 1.5 ملم
3310	- / 2RS / 2Z	50	110	44.4	81500	62000	ص = 2.0 ملم
3311	- / 2RS / 2Z	55	120	49.2	102000	78000	ص = 2.0 ملم
3312	- / 2RS / 2Z	60	130	54	125000	98000	ص = 2.1 ملم
3313	- / 2RS / 2Z	65	140	58.7	143000	112000	ص = 2.1 ملم
3314	- / 2RS / 2Z	70	150	63.5	143000	166000	ص = 2.1 ملم
3315	- / 2RS / 2Z	75	160	68.3	146700	173700	ص = 2.1 ملم
3316-م	-	80	170	68.3	158400	190800	ص = 2.1 ملم
3317-م	-	85	180	73	171000	205200	ص = 3.0 ملم
3318-م	-	90	190	73	194400	247500	ص = 3.0 ملم
3319-م	-	95	200	77.8	198000	256500	ص = 3.0 ملم
3320-م	-	100	215	82.6	212400	288000	ص = 3.0 ملم
3322-م	-	110	240	92.1	243000	351000	ص = 3.0 ملم
3800	- / 2RS / 2Z	10	19	7	2120	1400	ص = 0.3 ملم
3801	- / 2RS / 2Z	12	21	7	2190	1550	ص = 0.3 ملم
3802	- / 2RS / 2Z	15	24	7	2430	1960	ص = 0.3 ملم
3803	- / 2RS / 2Z	17	26	7	2480	2080	ص = 0.3 ملم
3804	- / 2RS / 2Z	20	32	10	5800	4850	ص = 0.3 ملم
3805	- / 2RS / 2Z	25	37	10	6000	5600	ص = 0.3 ملم
3806	- / 2RS / 2Z	30	42	10	6300	6100	ص = 0.3 ملم
3807	- / 2RS / 2Z	35	47	10	6700	7000	ص = 0.3 ملم
3808	- / 2RS / 2Z	40	52	10	7000	7800	ص = 0.3 ملم
3809	- / 2RS / 2Z	45	58	10	7200	8300	ص = 0.3 ملم
3810	- / 2RS / 2Z	50	65	12	8700	10400	ص = 0.3 ملم
3811	- / 2RS / 2Z	55	72	13	12100	15700	ص = 0.3 ملم
3812	- / 2RS / 2Z	60	78	14	14500	17500	ص = 0.3 ملم
3813	- / 2RS / 2Z	65	85	15	17700	21400	ص = 0.6 ملم
3814	- / 2RS / 2Z	70	90	15	19200	23800	ص = 0.6 ملم
3815	- / 2RS / 2Z	75	95	15	19400	24400	ص = 0.6 ملم
3816	- / 2RS / 2Z	80	100	15	19600	25500	ص = 0.6 ملم
7200B	- / 2RS	10	30	9	5040	2470	ص = 0.6 مم، ص 1 = 0.3 مم، أ = 13 درجة
7201 ب	- / 2RS	12	32	10	7030	3370	ص = 0.6 مم، ص 1 = 0.3 مم، أ = 14 درجة
7202B	- / 2RS	15	35	11	7980	4230	ص = 0.6 مم، ص 1 = 0.3 مم، أ = 16 درجة
7203B	- / 2RS	17	40	12	9980	5420	ص = 0.6 مم، ص 1 = 0.3 مم، أ = 18 درجة
7204B	- / 2RS	20	47	14	13300	7410	ص = 1.0 مم، ص 1 = 0.6 مم، أ = 21 درجة
7205B	- / 2RS	25	52	15	14540	8550	ص = 1.0 مم، ص 1 = 0.6 مم، أ = 24 درجة
7206B	- / 2RS	30	62	16	20620	13400	ص = 1.0 مم، ص 1 = 0.6 مم، أ = 27 درجة
7207B	- / 2RS	35	72	17	26600	18050	ص = 1.1 مم، ص 1 = 0.6 مم، أ = 31 درجة
7208B	- / 2RS	40	80	18	32300	22330	ص = 1.1 مم، ص 1 = 0.6 مم، أ = 34 درجة
7209B	- / 2RS	45	85	19	35630	25650	ص = 1.1 مم، ص 1 = 0.6 مم، أ = 37 درجة
7210B	- / 2RS	50	90	20	37050	27080	ص = 1.1 مم، ص 1 = 0.6 مم، أ = 39 درجة
7211B	- / 2RS	55	100	21	46550	36580	ص = 1.5 مم، ص 1 = 1.0 مم، أ = 43 درجة
7212B	- / 2RS	60	110	22	56050	42750	ص = 1.5 مم، ص 1 = 1.0 مم، أ = 47 درجة
7213B	-	65	120	23	60300	49500	ص = 1.5 مم، ص 1 = 1.0 مم، أ = 51 درجة
7214B	-	70	125	24	66600	55800	ص = 1.5 مم، ص 1 = 1.0 مم، أ = 53 درجة
7215B	-	75	130	25	65700	55800	ص = 1.5 مم، ص 1 = 1.0 مم، أ = 56 درجة
7216B	-	80	140	26	76500	64800	ص = 2.0 مم، ص 1 = 1.0 مم، أ = 59 درجة
7217B	-	85	150	28	87300	77400	ص = 2.0 مم، ص 1 = 1.0 مم، أ = 63 درجة
7218 ب	-	90	160	30	102600	88200	ص = 2.0 مم، ص 1 = 1.0 مم، أ = 67 درجة
7219B	-	95	170	32	110700	95400	ص = 2.1 مم، ص 1 = 1.1 مم، أ = 72 درجة
7220 ب م	-	100	180	34	127800	111600	ص = 2.1 مم، ص 1 = 1.1 مم، أ = 76 درجة
7221 ب م	-	105	190	36	139500	127800	ص = 2.1 مم، ص 1 = 1.1 مم، أ = 80 درجة
7222 ب م	-	110	200	38	150300	138600	ص = 2.1 مم، ص 1 = 1.1 مم، أ = 84 درجة
7224 ب م	-	120	215	40	163800	160200	ص = 2.1 مم، ص 1 = 1.1 مم، أ = 90 درجة
7226 ب م	-	130	230	40	180000	183600	ص = 3.0 مم، ص 1 = 1.1 مم، أ = 96 درجة
7228 ب	-	140	250	42	192600	207900	ص = 3.0 مم، ص 1 = 1.1 مم، أ = 103 درجة
7230 ب م	-	150	270	45	220500	247500	ص = 3.0 مم، ص 1 = 1.1 مم، أ = 111 درجة
7232 ب م	-	160	290	48	212400	252000	ص = 3.0 مم، ص 1 = 1.1 مم، أ = 118 درجة
7234 ب م	-	170	310	52	238500	292500	ص = 4.0 مم، ص 1 = 1.5 مم، أ = 127 درجة
7301B	-	12	37	12	10830	5040	ص = 1.0 مم، ص 1 = 0.6 مم، أ = 16 درجة
7302B	- / 2RS	15	42	13	13490	6840	ص = 1.0 مم، ص 1 = 0.6 مم، أ = 18 درجة
7303B	- / 2RS	17	47	14	16720	8550	ص = 1.0 مم، ص 1 = 0.6 مم، أ = 20 درجة
7304B	- / 2RS	20	52	15	19380	10550	ص = 1.1 مم، ص 1 = 0.6 مم، أ = 23 درجة
7305B	- / 2RS	25	62	17	26600	15010	ص = 1.1 مم، ص 1 = 0.6 مم، أ = 27 درجة
7306B	- / 2RS	30	72	19	33730	21000	ص = 1.1 مم، ص 1 = 0.6 مم، أ = 31 درجة
7307B	- / 2RS	35	80	21	40850	26130	ص = 1.5 مم، ص 1 = 1.0 مم، أ = 35 درجة
7308B	- / 2RS	40	90	23	50350	32780	ص = 1.5 مم، ص 1 = 1.0 مم، أ = 39 درجة
7309B	- / 2RS	45	100	25	61750	40850	ص = 1.5 مم، ص 1 = 1.0 مم، أ = 43 درجة
7310B	- / 2RS	50	110	27	71250	47500	ص = 2.0 مم، ص 1 = 1.0 مم، أ = 47 درجة
7311B	- / 2RS	55	120	29	81700	57950	ص = 2.0 مم، ص 1 = 1.0 مم، أ = 51 درجة
7312B	- / 2RS	60	130	31	91200	65550	ص = 2.1 مم، ص 1 = 1.1 مم، أ = 55 درجة
7313B	-	65	140	33	99000	73800	ص = 2.1 مم، ص 1 = 1.1 مم، أ = 60 درجة
7314B	-	70	150	35	113400	83700	ص = 2.1 مم، ص 1 = 1.1 مم، أ = 64 درجة
7315B	-	75	160	37	126000	96300	ص = 2.1 مم، ص 1 = 1.1 مم، أ = 68 درجة
7316B	-	80	170	39	139500	111600	ص = 2.1 مم، ص 1 = 1.1 مم، أ = 72 درجة
7317B	-	85	180	41	150300	124200	ص = 3.0 مم، ص 1 = 1.1 مم، أ = 76 درجة
7318B	-	90	190	43	162000	139500	ص = 3.0 مم، ص 1 = 1.1 مم، أ = 80 درجة
7319B	-	95	200	45	170100	150300	ص = 3.0 مم، ص 1 = 1.1 مم، أ = 84 درجة
7320 ب م	-	100	215	47	192600	177300	ص = 3.0 مم، ص 1 = 1.1 مم، أ = 90 درجة
7321 ب	-	105	225	49	202500	192600	ص = 3.0 مم، ص 1 = 1.1 مم، أ = 94 درجة
7322B M	-	110	240	50	225000	220500	ص = 3.0 مم، ص 1 = 1.1 مم، أ = 98 درجة
7324 ب	-	120	260	55	247500	256500	ص = 3.0 مم، ص 1 = 1.1 مم، أ = 107 درجة
7326 ب	-	130	280	58	274500	292500	ص = 4.0 مم، ص 1 = 1.5 مم، أ = 115 درجة
7328 ب	-	140	300	62	270000	310500	ص = 4.0 مم، ص 1 = 1.5 مم، أ = 123 درجة
7330 ب م	-	150	320	65	292500	351000	ص = 4.0 مم، ص 1 = 1.5 مم، أ = 131 درجة
7332 ب م	-	160	340	68	324000	405000	ص = 4.0 مم، ص 1 = 1.5 مم، أ = 139 درجة
7334 ب	-	170	360	72	364500	477000	ص = 4.0 مم، ص 1 = 1.5 مم، أ = 147 درجة
7406 ايه سي ام	-	30	90	23	55600	37700	الزاوية = 25 درجة
7406 ب م	-	30	90	23	47500	29000	الزاوية = 40 درجة
7407 ايه سي ام	-	35	100	25	66400	41900	الزاوية = 25 درجة
7407 ب م	-	35	100	25	60500	38000	الزاوية = 40 درجة
7408 ايه سي ام	-	40	110	27	73700	42100	الزاوية = 25 درجة
7408 ب.م	-	40	110	27	70200	45000	الزاوية = 40 درجة
7409 ايه سي ام	-	45	120	29	84500	55100	الزاوية = 25 درجة
7409 ب م	-	45	120	29	80700	44100	الزاوية = 40 درجة
7410 ايه سي ام	-	50	130	31	115800	78300	الزاوية = 25 درجة
7410 بي ام	-	50	130	31	95600	64000	الزاوية = 40 درجة
7411 ايه سي ام	-	55	140	33	121400	84500	الزاوية = 25 درجة
7411 بى ام	-	55	140	33	111000	76500	الزاوية = 40 درجة
7412 ايه سي ام	-	60	150	35	131800	95300	الزاوية = 25 درجة
7412 بى ام	-	60	150	35	119000	86500	الزاوية = 40 درجة
QJ208	-	40	80	18	52700	45000	ص = 1.1 مم، النحاس = 3050 نيوتن، الشحوم: 6900 دورة في الدقيقة
QJ209	-	45	85	19	58500	51000	ص = 1.1 مم، النحاس = 3500 نيوتن، الشحوم: 6200 دورة في الدقيقة
QJ210	-	50	90	20	61800	56000	ص = 1.1 مم، النحاس = 3800 نيوتن، الشحوم: 5600 دورة في الدقيقة
QJ211	-	55	100	21	79300	76500	ص = 1.5 مم، النحاس = 4800 نيوتن، الشحوم: 5100 دورة في الدقيقة
QJ212	-	60	110	22	92300	86500	ص = 1.5 مم، النحاس = 5900 نيوتن، الشحوم: 4700 دورة في الدقيقة
QJ213	-	65	120	23	104000	110000	ص = 1.5 مم، النحاس = 6550 ن، الشحوم: 4400 دورة في الدقيقة
QJ214	-	70	125	24	114000	120000	ص = 1.5 مم، النحاس = 7150 نيوتن، الشحم: 4000 دورة في الدقيقة
QJ215	-	75	130	25	117000	122000	ص = 1.5 مم، النحاس = 7550 ن، الشحوم: 3800 دورة في الدقيقة
QJ216	-	80	140	26	138000	146000	ص = 2.0 مم، النحاس = 8650 نيوتن، الشحوم: 3500 دورة في الدقيقة
QJ217	-	85	150	28	148000	160000	r=2.0mm، Cu=9650N، الشحوم: 3300 دورة في الدقيقة
QJ218	-	90	160	30	174000	186000	ص = 2.0 مم، النحاس = 11100 نيوتن، الشحوم: 3100 دورة في الدقيقة
QJ219	-	95	170	32	199000	210000	ص = 2.1 مم، النحاس = 12400 نيوتن، الشحوم: 3000 دورة في الدقيقة
QJ220	-	100	180	34	225000	240000	ص = 2.1 مم، النحاس = 12900 نيوتن، الشحوم: 2800 دورة في الدقيقة
QJ222	-	110	200	38	265000	305000	ص = 2.1 مم، النحاس = 15500 نيوتن، الشحوم: 2500 دورة في الدقيقة
QJ224	-	120	215	40	286000	340000	ص = 2.1 مم، النحاس = 17700 نيوتن، الشحوم: 2300 دورة في الدقيقة
QJ306	-	30	72	19	44000	57500	ص = 1.1 مم، النحاس = 2460 نيوتن، الشحوم: 8000 دورة في الدقيقة
QJ307	-	30	80	21	55000	73000	ص = 1.5 مم، النحاس = 3150 نيوتن، الشحوم: 7000 دورة في الدقيقة
QJ308	-	40	90	23	67000	91500	ص = 1.5 مم، النحاس = 3950 نيوتن، الشحوم: 6200 دورة في الدقيقة
QJ309	-	45	100	25	87000	121000	ص = 1.5 مم، النحاس = 5200 نيوتن، الشحوم: 5500 دورة في الدقيقة
QJ310	-	50	110	27	102000	145000	ص = 2.0 مم، النحاس = 6200 نيوتن، الشحوم: 5000 دورة في الدقيقة
QJ311	-	55	120	29	118000	170000	ص = 2.0 مم، النحاس = 7300 نيوتن، الشحوم: 4600 دورة في الدقيقة
QJ312	-	60	130	31	135000	198000	ص = 2.1 مم، النحاس = 8500 نيوتن، الشحوم: 4200 دورة في الدقيقة
QJ313	-	65	140	33	153000	228000	ص = 2.1 مم، النحاس = 9700 نيوتن، الشحوم: 3900 دورة في الدقيقة
QJ314	-	70	150	35	172000	260000	ص = 2.1 مم، النحاس = 10700 نيوتن، الشحوم: 3600 دورة في الدقيقة
QJ315	-	75	160	37	187000	294000	ص = 2.1 مم، النحاس = 11700 نيوتن، الشحوم: 3400 دورة في الدقيقة
QJ316	-	80	170	39	202000	330000	ص = 2.1 مم، النحاس = 12700 نيوتن، الشحوم: 3200 دورة في الدقيقة
QJ317	-	85	180	41	218000	370000	ص = 3.0 مم، النحاس = 13800 نيوتن، الشحوم: 3000 دورة في الدقيقة
QJ318	-	90	190	43	235000	410000	ص = 3.0 مم، النحاس = 14800 نيوتن، الشحوم: 2800 دورة في الدقيقة
QJ319	-	95	200	45	251000	450000	ص = 3.0 مم، النحاس = 16000 نيوتن، الشحوم: 2700 دورة في الدقيقة
QJ320	-	100	215	47	302000	585000	ص = 3.0 مم، النحاس = 20000 نيوتن، الشحوم: 2500 دورة في الدقيقة
QJ322	-	110	240	50	338000	680000	ص = 3.0 مم، النحاس = 22100 نيوتن، الشحوم: 2300 دورة في الدقيقة
QJ324	-	120	260	55	359000	765000	ص = 3.0 مم، النحاس = 23800 نيوتن، الشحوم: 2100 دورة في الدقيقة
فلو 200414	-	304	518	111	111000	110000	المحوري: Ca=169kN/Coa=295kN
فلو 200544	-	434	648	123	123000	145000	المحوري: Ca=188kN/Coa=385kN
فلو 200644	-	534	748	131	131000	171000	المحوري: Ca=200kN/Coa=455kN
لو 200744	-	634	848	138	138000	198000	المحوري: Ca=211kN/Coa=530kN
لو 200844	-	734	948	145	145000	224000	المحوري: Ca=222kN/Coa=600kN
لو 200944	-	834	1048	151	151000	250000	المحوري: Ca=231kN/Coa=670kN
لو 201094	-	984	1198	160	160000	290000	المحوري: Ca=244kN/Coa=770kN
فسو 200414	-	342	486	111	111000	248000	المحوري: Ca=169kN/Coa=560kN
فسو 200544	-	472	616	123	123000	325000	المحوري: Ca=188kN/Coa=740kN
فسو 200644	-	572	716	131	131000	385000	المحوري: Ca=200kN/Coa=880kN
فسو 200744	-	672	816	138	138000	445000	المحوري: Ca=211kN/Coa=1010kN
فسو 200844	-	772	916	145	145000	510000	المحوري: Ca=222kN/Coa=1150kN
فسو 200944	-	872	1016	151	151000	570000	المحوري: Ca=231kN/Coa=1280kN
فسو 201094	-	1022	1166	160	160000	660000	المحوري: Ca=244kN/Coa=1490kN
