محامل كروية ذاتية المحاذاة

محامل الكرات ذاتية المحاذاةتم تصميمها بصفين من العناصر المتدحرجة ومجرى سباق كروي متواصل يتكون في الحلقة الخارجية. تتميز الحلقة الداخلية بممرين مائيين عميقين غير منقطعين. أحد الجوانب الهيكلية الرئيسية هو أن مضمار السباق ذو الحلقة الخارجية الكروية له مركز انحناء يتماشى مع المركز الهندسي للمحمل. يمكّن هذا التصميم الحلقة الداخلية ومجموعة الكرة والقفص من الدوران بحرية حول المحور المركزي، مما يوفر تعويضًا تلقائيًا عن المحاذاة الخاطئة وأداء دورانيًا سلسًا.

📊 مزايا الأداء الرئيسية

اختلال
ما يصل إلى 2.5 درجة - 3 درجات ديناميكية
ثابت: حتى 4 درجات

⚡احتكاك منخفض
التصميم الداخلي الأمثل
انخفاض توليد الحرارة

📈 سعة التحميل
حمولة شعاعية ممتازة
معتدل ثنائي الاتجاه محوري

صيانة منخفضة
عمر خدمة أطول
استبدال أقل تواترا

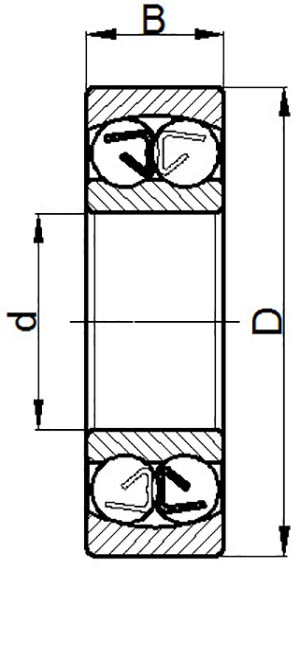

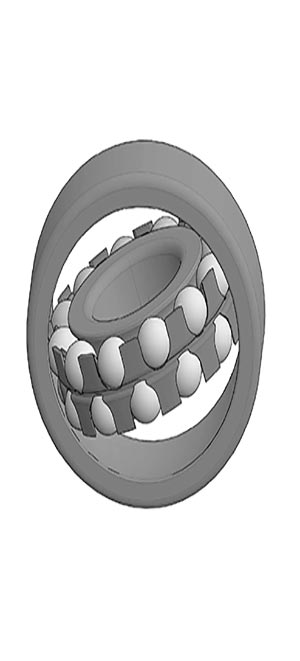

Self-aligning ball bearing - cross section diagram showing spherical outer ring raceway Self-aligning ball bearing - two-row ball configuration with cage

📐 المواصفات الفنية - السلسلة الشعبية

مسلسل	معرف (مم)	التطوير التنظيمي (مم)	اختلال	مادة القفص
1200	10-100	30-180	2.5 درجة -3 درجة	الصلب / النحاس / النايلون
1300	15-100	42-180	2°-2.5°	الصلب / النحاس
2200	10-100	30-180	2.5 درجة -3 درجة	الصلب / فرب

🏭 التطبيقات النموذجية

المحركات الكهربائية

أنظمة النقل

الآلات الزراعية

آلات النسيج

المراوح والمنافخ

آلات النجارة

هل تحتاج إلى محامل كروية ذاتية المحاذاة؟

أخبرنا باختلال العمود الخاص بك ومتطلبات التحميل

طلب عرض أسعار → تحميل الكتالوج بي دي اف

View as

محامل كروية ذاتية المحاذاة من سلسلة 2300

تم تصميم محامل الكرات ذاتية المحاذاة من سلسلة 2300 للتشغيل المستقر في ظل المحاذاة الخاطئة وظروف الخدمة الشاقة. تم تصنيع المنتجات وفقًا لمعايير ISO 9001 وIATF 16949، مما يضمن انخفاض مستوى الضجيج وعمر الخدمة الطويل وجودة OEM المتسقة. اتصل بنا لمناقشة خيارات الشراء بالجملة والتوريد المباشر من المصنع.

عرض المزيد >> إرسال استفسار >>

سلسلة 2200 محامل كروية ذاتية المحاذاة

تعتبر محامل الكرات ذاتية المحاذاة من سلسلة 2200 مناسبة للتطبيقات الصناعية الصعبة حيث لا يمكن تجنب اختلال العمود وانحرافات التثبيت والاهتزاز. تم بناء هذه المحامل على عقود من الخبرة الهندسية الدقيقة، مما يوفر دورانًا ثابتًا واحتكاكًا منخفضًا وعمر خدمة طويل في ظل ظروف التشغيل الواقعية. يتم تصنيع كل محمل وفقًا لمعايير الجودة الصارمة ISO وIATF ويستخدم عمليات طحن وفحص آلية لضمان دقة الأبعاد واستقرار الأداء.

عرض المزيد >> إرسال استفسار >>

سلسلة 1300 محامل كروية ذاتية المحاذاة

توفر محامل BMT محامل كروية ذاتية المحاذاة من سلسلة 1300 مصممة للتطبيقات التي لا يمكن فيها القضاء على اختلال العمود أو انحراف التثبيت أو انحراف الغلاف بشكل كامل. تُستخدم هذه المحامل على نطاق واسع في المحركات الكهربائية والمضخات والمعدات الزراعية والآلات الصناعية الخفيفة التي تتطلب دورانًا مستقرًا وتكرارًا منخفضًا للصيانة.
نحن ندعم تخصيص OEM والإمدادات الصناعية بالجملة وحلول تعبئة الصادرات للموزعين ومصنعي المعدات.

عرض المزيد >> إرسال استفسار >>

سلسلة 1200 محامل كروية ذاتية المحاذاة

تم تصميم محامل الكرات ذاتية المحاذاة من سلسلة BMT 1200 لحل مشكلات اختلال العمود والاهتزاز في الآلات الصناعية. مع هيكل ذاتي المحاذاة وفولاذ محمل عالي القوة، فإنها تضمن الدوران السلس وتقليل التآكل وعمر الخدمة الطويل. مناسبة لخطوط المصانع والمعدات المعقدة، فهي توفر أداءً مستقرًا وفعالاً في ظروف العمل الصعبة.

عرض المزيد >> إرسال استفسار >>

تعيين	الأبعاد (مم)				تقييمات الحمل الأساسية
تعيين	d	D	B	ص دقيقة.	داين. كر كن	القانون الأساسي. كور كن
1200	10	30	9	0.6	5.7	1.18
1201	12	32	10	0.6	5.7	1.26
1202	15	35	11	0.6	7.7	1.73
1203	17	40	12	0.6	8.1	2
1204	20	47	14	1	10.1	2.6
1205	25	52	15	1	12.3	3.25
1206	30	62	16	1	15.9	4.6
1207	35	72	17	1.1	16	5.1
1208	40	80	18	1.1	19.4	6.5
1209	45	85	19	1.1	22	7.3
1210	50	90	20	1.1	22.9	8
1211	55	100	21	1.5	25.65	9.41
1212	60	110	22	1.5	28.98	10.83
1213	65	120	23	1.5	29.45	11.78
1214	70	125	24	1.5	33.25	13.02
1215	75	130	25	1.5	37.05	14.73
1216	80	140	26	2	38	15.96
1217	85	150	28	2	47.03	19.57
1218	90	160	30	2	54.15	22.14
1219	95	170	32	2.1	57.6	24.3
1220	100	180	34	2.1	63	26.55
1221	105	190	36	2.1	67.5	28.8
1222	110	200	38	2.1	80.1	34.2
1224	120	215	42	2.1	108.9	46.8
1226	130	230	46	3	112.5	49.5
1228	140	250	50	3	146.7	66.6
1230	150	270	54	3	162	77.4
1303	17	47	14	1	12.9	3.15
1304	20	52	15	1.1	12.7	3.3
1305	25	62	17	1.1	18.3	4.95
1306	30	72	19	1.1	21.7	6.3
1307	35	80	21	1.5	25.5	7.8
1308	40	90	23	1.5	30	9.6
1309	45	100	25	1.5	38.5	12.6
1310	50	110	27	2	42	14.1
1311	55	120	29	2	49.4	16.82
1312	60	130	31	2.1	55.1	19.57
1313	65	140	33	2.1	59.85	21.57
1314	70	150	35	2.1	71.25	26.13
1315	75	160	37	2.1	76	28.03
1316	80	170	39	2.1	84.55	31.35
1317	85	180	41	3	94.05	35.63
1318	90	190	43	3	103.55	40.38
1319	95	200	45	3	120.6	45
1320	100	215	47	3	130.5	51.3
1321	105	225	49	3	142.2	57.6
1322	110	240	50	3	148.5	63.9
2200	10	30	14	0.6	8.8	1.73
2201	12	32	14	0.6	9.4	1.92
2202	15	35	14	0.6	9.6	2.08
2203	17	40	16	0.6	11.8	2.75
2204	20	47	18	1	14.7	3.5
2205	25	52	18	1	17.3	4.4
2206	30	62	20	1	26	6.9
2207	35	72	23	1.1	33	8.9
2208	40	80	23	1.1	32.5	9.4
2209	45	85	23	1.1	28.5	8.9
2210	50	90	23	1.1	28.5	9.4
2211	55	100	25	1.5	37.05	11.78
2212	60	110	28	1.5	45.6	15.49
2213	65	120	31	1.5	55.1	18.05
2214	70	125	31	1.5	41.8	16.06
2215	75	130	31	1.5	42.28	16.72
2216	80	140	33	2	47.03	18.81
2217	85	150	36	2	56.05	22.23
2218	90	160	40	2	67.45	27.08
2219	95	170	43	2.1	75.6	30.6
2220	100	180	46	2.1	88.2	36
2222	110	200	53	2.1	113.4	45.9
2302	15	42	17	1	17	3.7
2303	17	47	19	1	13.9	3.15
2304	20	52	21	1.1	17.6	4.25
2305	25	62	24	1.1	25	6.5
2306	30	72	27	1.1	32.5	8.7
2307	35	80	31	1.5	40.5	11.1
2308	40	90	33	1.5	46	13.4
2309	45	100	36	1.5	55	16.5
2310	50	110	40	2	66	19.9
2311	55	120	43	2	73.15	22.61
2312	60	130	46	2.1	84.55	26.6
2313	65	140	48	2.1	93.1	30.4
2314	70	150	51	2.1	106.4	35.15
2315	75	160	55	2.1	117.8	39.9
2316	80	170	58	2.1	132.05	46.08
2317	85	180	60	3	135.85	48.45
2318	90	190	64	3	148.2	54.15
2319	95	200	67	3	150.3	56.7
2320	100	215	73	3	176.4	70.2
2322	110	240	80	3	198.9	84.6
1204 ك	20	47	14	1	10.1	2.6
1205 ك	25	52	15	1	12.3	3.25
1206 ك	30	62	16	1	15.9	4.6
1207 ك	35	72	17	1.1	16	5.1
1208 ك	40	80	18	1.1	19.4	6.5
1209 ك	45	85	19	1.1	22	7.3
1210 ك	50	90	20	1.1	22.9	8
1211 ك	55	100	21	1.5	25.65	9.41
1212 ك	60	110	22	1.5	28.98	10.83
1213 ك	65	120	23	1.5	29.45	11.78
1214 ك	70	125	24	1.5	33.25	13.02
1215 ك	75	130	25	1.5	37.05	14.73
1216 ك	80	140	26	2	38	15.96
1217 ك	85	150	28	2	47.03	19.57
1218 ك	90	160	30	2	54.15	22.14
1219 ك	95	170	32	2.1	57.6	24.3
1220 ألف	100	180	34	2.1	63	26.55
1222 ك	110	200	38	2.1	80.1	34.2
1305 ك	25	62	17	1.1	18.3	4.95
1306 ك	30	72	19	1.1	21.7	6.3
1307 ك	35	80	21	1.5	25.5	7.8
1308 ك	40	90	23	1.5	30	9.6
1309 ك	45	100	25	1.5	38.5	12.6
1310 ك	50	110	27	2	42	14.1
1311 ك	55	120	29	2	49.4	16.82
1312 ك	60	130	31	2.1	55.1	19.57
1313 ك	65	140	33	2.1	59.85	21.57
1315 ك	75	160	37	2.1	76	28.03
1316 ك	80	170	39	2.1	84.55	31.35
1317 ك	85	180	41	3	94.05	35.63
1318 ك	90	190	43	3	103.55	40.38
1319 ك	95	200	45	3	120.6	45
1320 ألف	100	215	47	3	130.5	51.3
1322 ك	110	240	50	3	148.5	63.9

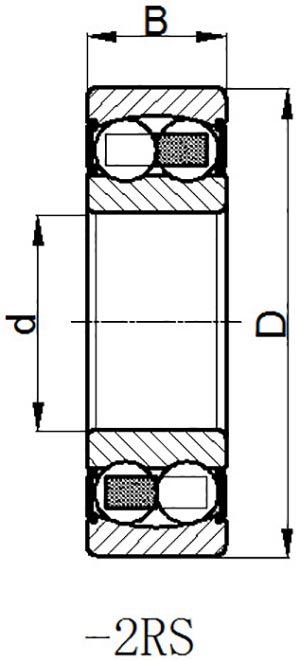

2200-2RS-T	10	30	14	0.6	5.7	1.18
2201-2RS-T	12	32	14	0.6	5.7	1.26
2202-2RS-T	15	35	14	0.6	7.7	1.73
2203-2RS-T	17	40	16	0.6	8.1	2
2204-2RS-T	20	47	18	1	10.1	2.6
2205-2RS-T	25	52	18	1	12.3	3.25
2205 ك	25	52	18	1	17.3	4.4
2205K-2RS-T	25	52	18	1	12.3	3.25
2206-2RS-T	30	62	20	1	15.9	4.6
2206 ك	30	62	20	1	26	6.9
2206K-2RS-T	30	62	20	1	15.9	4.6
2207-2RS-T	35	72	23	1.1	16	5.1
2207 ك	35	72	23	1.1	33	8.9
2207K-2RS-T	35	72	23	1.1	16	5.1
2208-2RS-T	40	80	23	1.1	19.4	6.5
2208 ك	40	80	23	1.1	32.5	9.4
2208K-2RS-T	40	80	23	1.1	19.4	6.5
2209-2RS-T	45	85	23	1.1	22	7.3
2209 ك	45	85	23	1.1	28.5	8.9
2209K-2RS-T	45	85	23	1.1	22	7.3
2210-2RS-T	50	90	23	1.1	22.9	8
2210 ك	50	90	23	1.1	28.5	9.4
2210K-2RS-T	50	90	23	1.1	22.9	8
2211-2RS-T	55	100	25	1.5	25.65	9.41
2211 ك	55	100	25	1.5	37.05	11.78
2211K-2RS-T	55	100	25	1.5	25.65	9.41
2212-2RS-T	60	110	28	1.5	28.98	10.83
2212 ك	60	110	28	1.5	45.6	15.49
2212K-2RS-T	60	110	28	1.5	28.98	10.83
2213-2RS-T	65	120	31	1.5	29.45	11.78
2213 ك	65	120	31	1.5	55.1	18.05
2213K-2RS-T	65	120	31	1.5	29.45	11.78
2214-2RS-T	70	125	31	1.5	33.25	13.02
2215 ك	75	130	31	1.5	42.28	16.72
2216 ك	80	140	33	2	47.03	18.81
2217 ك	85	150	36	2	56.05	22.23
2218 ك	90	160	40	2	67.45	27.08
2219 ك	95	170	43	2.1	75.6	30.6
2220 ألف	100	180	46	2.1	88.2	36
2222 ك	110	200	53	2.1	113.4	45.9
2303-2RS-T	17	47	19	1	12.9	3.15
2304-2RS-T	20	52	21	1.1	12.7	3.3
2305-2RS-T	25	62	24	1.1	18.3	4.95
2305 ك	25	62	24	1.1	25	6.5
2306-2RS-T	30	72	27	1.1	21.7	6.3
2306 ك	30	72	27	1.1	32.5	8.7
2307-2RS-T	35	80	31	1.5	25.5	7.8
2307 ك	35	80	31	1.5	40.5	11.1
2308-2RS-T	40	90	33	1.5	30	9.6
2308 ك	40	90	33	1.5	46	13.4
2309-2RS-T	45	100	36	1.5	38.5	12.6
2309 ك	45	100	36	1.5	55	16.5
2310-2RS-T	50	110	40	2	42	14.1
2311-2RS-T	55	120	43	2	49.4	16.82
2311 ك	55	120	43	2	73.15	22.61
2312 ك	60	130	46	2.1	84.55	26.6
2313 ك	65	140	48	2.1	93.1	30.4
2315 ك	75	160	55	2.1	117.8	39.9
2316 ك	80	170	58	2.1	132.05	46.08
2317 ك	85	180	60	3	135.85	48.45
2318 ك	90	190	64	3	148.2	54.15
2319 ك	95	200	67	3	150.3	56.7
2320 ألف	100	215	73	3	176.4	70.2
2322 ك	110	240	80	3	198.9	84.6
11204	20	47	14		10	2.65
11205	25	52	15		12.2	3.35
11206	30	62	16		15.6	4.65
11207	35	72	17		16	5.2
11208	40	80	18		19.3	6.55
11209	45	85	19		22	7.35
11210	50	90	20		22.8	8.15
11212	60	110	22		30	11.6
11305	25	62	17		19	5.4
11306	30	72	19		22.5	6.8
11307	35	80	21		26.5	8.5
11308	40	90	23		33.8	11.2
11310	50	110	27		43.6	14
