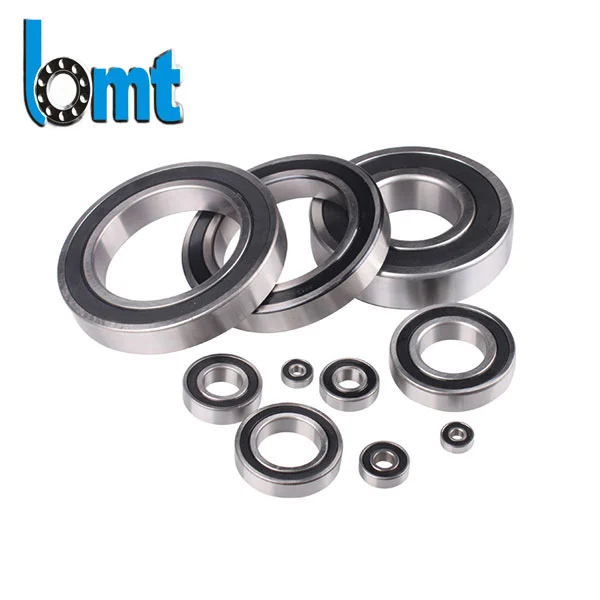

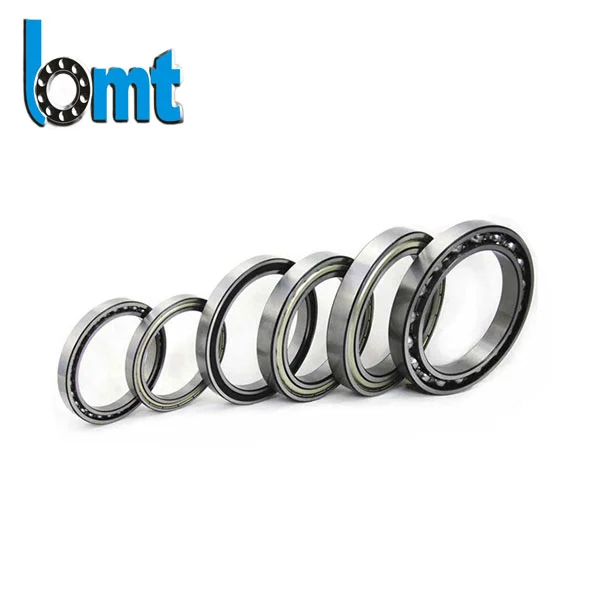

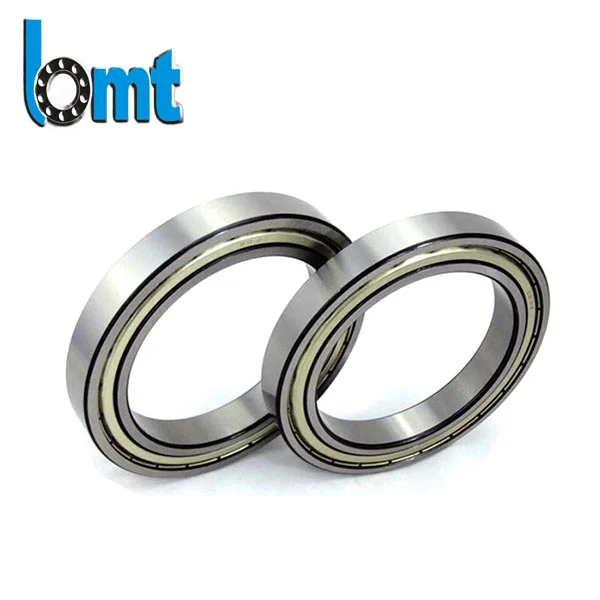

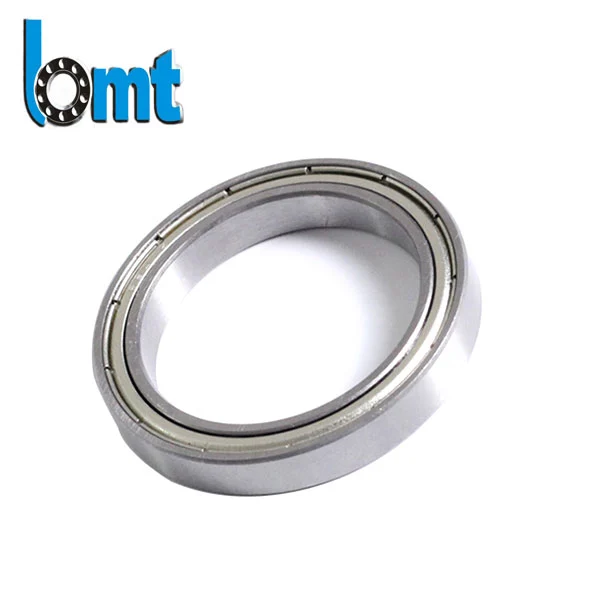

رقيقة الجدار الكرات الأخدود العميق
تنتج BMT Bearings محامل كروية ذات أخدود عميق رفيعة الجدار للآلات المدمجة التي تتطلب دورانًا ثابتًا وتصميمًا موفرًا للمساحة. من خلال التحكم في الإنتاج الداخلي وخبرة التصدير منذ عام 2004، فإننا نوفر جودة تصنيع المعدات الأصلية المتسقة لمشتري المحركات والمضخات والأتمتة الذين يبحثون عن استقرار المصادر على المدى الطويل
نحن نقوم بتصنيع محامل الكرات ذات الأخدود العميق ذات الجدار الرقيق للمعدات التي تكون فيها مساحة التثبيت محدودة ولكن دقة الدوران لا تزال مهمة.
في إنتاجنا اليومي، نركز على عوامل الأداء العملية مثل اتساق الأبعاد، وسلاسة التشغيل، واستقرار الدفعة إلى الدفعة. يتم اختيار هذه المحامل بشكل شائع من قبل العملاء الذين يحتاجون إلى هياكل ميكانيكية مدمجة دون التضحية بالموثوقية التشغيلية.
على عكس هياكل المحامل القياسية، تعمل تصميمات الجدران الرقيقة على تقليل حجم المقطع العرضي مع الحفاظ على استقرار توزيع الحمل الوظيفي في ظل ظروف العمل العادية.
تحديد
تستخدم محامل الكرات ذات الأخدود العميق ذات الجدار الرقيق على نطاق واسع في مجالات المعدات الصناعية والدقيقة العالمية. فيما يلي نماذج عالمية مشتركة
| رقيقة الجدار الكرات الأخدود العميق | |||||||
| نموذج | معرف (مم) | التطوير التنظيمي (مم) | ث (مم) | الكروم (كيلو نيوتن) | كور (كيلو نيوتن) | السرعة القصوى (الزيت) (دورة في الدقيقة) | السرعة القصوى (الشحوم) (دورة في الدقيقة) |
| 61800 | 10 | 19 | 5 | 1.51 | 0.82 | 28000 | 20000 |
| 61801 | 12 | 21 | 5 | 1.84 | 1.08 | 24000 | 18000 |
| 61802 | 15 | 24 | 5 | 2.15 | 1.35 | 20000 | 15000 |
| 61803 | 17 | 26 | 5 | 2.54 | 1.68 | 18000 | 13000 |
| 61804 | 20 | 32 | 7 | 3.65 | 2.5 | 15000 | 11000 |
| 61805 | 25 | 37 | 7 | 4.32 | 3.05 | 12000 | 9000 |
| 61806 | 30 | 42 | 7 | 5.08 | 3.75 | 10000 | 8000 |
| 61807 | 35 | 47 | 7 | 5.75 | 4.45 | 9000 | 7000 |
| 61808 | 40 | 52 | 7 | 6.4 | 5.15 | 8000 | 6300 |
| 61809 | 45 | 58 | 7 | 7.45 | 6.2 | 7000 | 5600 |
| 61810 | 50 | 65 | 7 | 8.75 | 7.5 | 6300 | 5000 |
| 61811 | 55 | 72 | 9 | 11.8 | 10.2 | 5600 | 4500 |
| 61812 | 60 | 78 | 9 | 13.2 | 11.8 | 5000 | 4000 |
| 61813 | 65 | 85 | 10 | 15.8 | 14.5 | 4500 | 3600 |
| 61814 | 70 | 90 | 10 | 17 | 16 | 4000 | 3200 |
| 61815 | 75 | 95 | 10 | 18.2 | 17.5 | 3800 | 3000 |
| 61816 | 80 | 100 | 10 | 19.5 | 19 | 3600 | 2800 |
| 61817 | 85 | 110 | 13 | 25.5 | 25 | 3200 | 2400 |
| 61818 | 90 | 115 | 13 | 27 | 27 | 3000 | 2200 |
| 61819 | 95 | 120 | 13 | 28.5 | 29 | 2800 | 2000 |
| 61820 | 100 | 125 | 13 | 30 | 31 | 2600 | 1900 |
| 6900 | 10 | 22 | 6 | 2.08 | 1.18 | 24000 | 18000 |
| 6901 | 12 | 24 | 6 | 2.4 | 1.45 | 20000 | 15000 |
| 6902 | 15 | 28 | 7 | 3.05 | 1.95 | 18000 | 13000 |
| 6903 | 17 | 30 | 7 | 3.4 | 2.3 | 16000 | 12000 |
| 6904 | 20 | 37 | 9 | 5.15 | 3.55 | 13000 | 10000 |
| 6905 | 25 | 42 | 9 | 6 | 4.3 | 10000 | 8000 |
| 6906 | 30 | 47 | 9 | 7 | 5.3 | 9000 | 7000 |
| 6907 | 35 | 55 | 10 | 8.95 | 7.15 | 8000 | 6300 |
| 6908 | 40 | 62 | 12 | 11.8 | 9.5 | 7000 | 5600 |
| 6909 | 45 | 68 | 12 | 13.8 | 11.5 | 6300 | 5000 |
| 6910 | 50 | 72 | 12 | 15.2 | 13 | 6000 | 4800 |
| 6911 | 55 | 80 | 13 | 18.8 | 16.5 | 5300 | 4300 |
| 6912 | 60 | 85 | 13 | 20.5 | 18.5 | 5000 | 4000 |
| 6913 | 65 | 90 | 13 | 22.2 | 20.5 | 4500 | 3600 |
| 6914 | 70 | 100 | 16 | 30.5 | 28.5 | 4000 | 3200 |
| 6915 | 75 | 105 | 16 | 32.8 | 31 | 3800 | 3000 |
| 6916 | 80 | 110 | 16 | 35 | 33.5 | 3600 | 2800 |
| 6917 | 85 | 120 | 18 | 42.8 | 41.5 | 3200 | 2400 |
| 6918 | 90 | 125 | 18 | 45.8 | 45 | 3000 | 2200 |
| 6919 | 95 | 130 | 18 | 48.8 | 48.5 | 2800 | 2000 |
| 6920 | 100 | 140 | 20 | 56.8 | 57 | 2600 | 1900 |
| CSCA010 | 25.4 | 34.925 | 4.763 | 1.43 | 2.28 | 14000 | 10000 |
| CSCA015 | 38.1 | 47.625 | 4.763 | 2.45 | 3.95 | 11000 | 8000 |
| CSCA017 | 44.45 | 53.975 | 4.763 | 3.05 | 5 | 9500 | 7000 |
| CSCA020 | 50.8 | 63.5 | 6.35 | 4 | 6.8 | 8500 | 6300 |
| CSCA025 | 63.5 | 76.2 | 6.35 | 5.4 | 9.4 | 7000 | 5300 |
| CSCA030 | 76.2 | 88.9 | 6.35 | 6.8 | 12 | 6000 | 4500 |
| CSCA035 | 88.9 | 101.6 | 6.35 | 8.2 | 15 | 5300 | 4000 |
| CSCA040 | 101.6 | 114.3 | 6.35 | 9.6 | 18 | 4800 | 3600 |
| CSCA042 | 107.95 | 120.65 | 6.35 | 10.5 | 19.8 | 4500 | 3400 |
| CSCA045 | 114.3 | 127 | 6.35 | 11.5 | 22 | 4300 | 3200 |
| CSCA047 | 120.65 | 133.35 | 6.35 | 12.5 | 24 | 4000 | 3000 |
| CSCA050 | 127 | 139.7 | 6.35 | 13.5 | 26 | 3800 | 2800 |
| CSCA055 | 139.7 | 152.4 | 6.35 | 15.5 | 30 | 3400 | 2600 |
| CSCA060 | 152.4 | 165.1 | 6.35 | 17.5 | 34 | 3200 | 2400 |
| CSCA065 | 165.1 | 177.8 | 6.35 | 19.5 | 38 | 3000 | 2200 |
| CSCA070 | 177.8 | 190.5 | 6.35 | 21.5 | 42 | 2800 | 2000 |
| CSCA075 | 190.5 | 203.2 | 6.35 | 23.5 | 46 | 2600 | 1900 |
| CSCA080 | 203.2 | 215.9 | 6.35 | 25.5 | 50 | 2400 | 1800 |
| CSCA090 | 228.6 | 241.3 | 6.35 | 29.5 | 58 | 2200 | 1600 |
| CSCA100 | 254 | 266.7 | 6.35 | 33.5 | 66 | 2000 | 1500 |
| CSCA110 | 279.4 | 292.1 | 6.35 | 37.5 | 74 | 1800 | 1400 |
| CSCA120 | 304.8 | 317.5 | 6.35 | 41.5 | 82 | 1600 | 1200 |
| CSCB020 | 50.8 | 66.675 | 7.938 | 5.1 | 8.8 | 7500 | 5600 |
| CSCB025 | 63.5 | 79.375 | 7.938 | 6.9 | 12 | 6300 | 4800 |
| CSCB030 | 76.2 | 92.075 | 7.938 | 8.8 | 16 | 5600 | 4300 |
| CSCB035 | 88.9 | 104.775 | 7.938 | 10.8 | 20 | 4800 | 3600 |
| CSCB040 | 101.6 | 117.475 | 7.938 | 12.8 | 24 | 4300 | 3200 |
| CSCB042 | 107.95 | 123.825 | 7.938 | 13.8 | 26 | 4000 | 3000 |
| CSCB045 | 114.3 | 130.175 | 7.938 | 14.8 | 28 | 3800 | 2800 |
| CSCB047 | 120.65 | 136.525 | 7.938 | 15.8 | 30 | 3600 | 2600 |
| CSCB050 | 127 | 142.875 | 7.938 | 16.8 | 32 | 3400 | 2400 |
| CSCB055 | 139.7 | 155.575 | 7.938 | 19 | 37 | 3000 | 2200 |
| CSCB060 | 152.4 | 168.275 | 7.938 | 21.2 | 42 | 2800 | 2000 |
| CSCB065 | 165.1 | 180.975 | 7.938 | 23.4 | 47 | 2600 | 1900 |
| CSCB070 | 177.8 | 193.675 | 7.938 | 25.6 | 52 | 2400 | 1800 |
| CSCB075 | 190.5 | 206.375 | 7.938 | 27.8 | 57 | 2200 | 1600 |
| CSCB080 | 203.2 | 219.075 | 7.938 | 30 | 62 | 2000 | 1500 |
نهج التصنيع على أساس تجربة الإنتاج الحقيقية
في BMT Bearings، لا نتعامل مع الإنتاج باعتباره عملية من خطوة واحدة. يمر كل طلب بمراحل يتم التحكم فيها بما في ذلك الطحن والتجميع والفحص.
نقوم بتشغيل خطوط إنتاج آلية مقترنة بخطوات التحقق اليدوية لنقاط الجودة الرئيسية. يساعد هذا على تقليل التباين بين الدفعات، خاصة بالنسبة للمحامل الكروية ذات الجدران الرقيقة العميقة المستخدمة في آلات التشغيل المستمر.
لقد كان مصنعنا يخدم المشترين الصناعيين في الخارج لسنوات عديدة، ونحن ندرك أن العرض المتسق غالبًا ما يكون أكثر أهمية من العينات المعزولة عالية الأداء.
ميزات المنتج
التحكم في الأبعاد المستقرة
نحن نحافظ على رقابة صارمة على هندسة الحلقة الداخلية والخارجية لضمان التركيب المناسب في العلب المدمجة.
أداء تشغيل سلس
يتم فحص كل محمل للتأكد من مقاومة الدوران ومستوى الضوضاء لضمان التشغيل المستقر في المحركات والآلات الصغيرة.
هيكل فعال للمساحة
يساعد تصميم الجدار الرقيق على تقليل حجم المعدات ووزنها، وهو مفيد بشكل خاص في الأنظمة الميكانيكية المدمجة الحديثة.
اتساق الدفعة
نحن نركز على التكرار بحيث تتطابق قطع الغيار مع التركيبات السابقة دون مشاكل في التعديل.
سيناريوهات التطبيق
تُستخدم محامل الكرات ذات الأخدود العميق ذات الجدار الرقيق بشكل شائع في:
· المحركات الكهربائية الصغيرة والمتوسطة
· الأتمتة والأذرع الآلية
· مضخات المياه وأنظمة التوزيع
· آلات النسيج والتغليف
· الأدوات الدقيقة
· الأجهزة المنزلية
تتطلب هذه التطبيقات عادةً دورانًا مستقرًا في ظل التشغيل المستمر بدلاً من ظروف التحميل الشديدة.

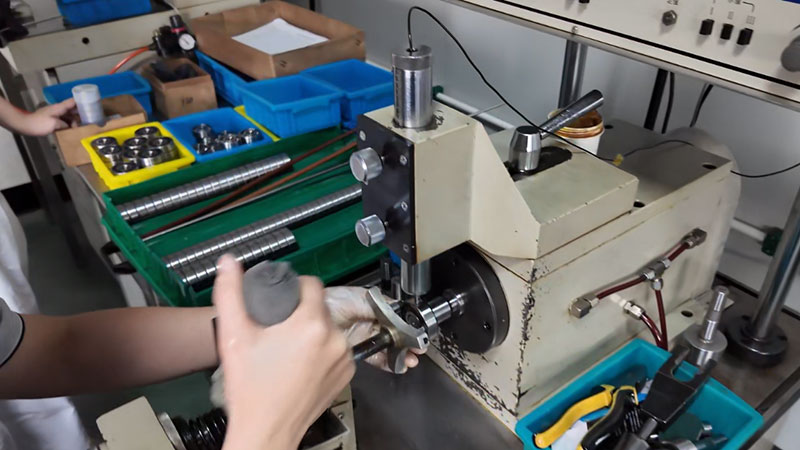

ممارسة مراقبة الجودة
بدلاً من الاعتماد على الأوصاف النظرية، فإننا نركز على خطوات التفتيش القابلة للقياس:
· فحص الحجم لكل دفعة إنتاج
· اختبارات أخذ عينات الضوضاء والاهتزازات
· فحص الانتهاء من سطح القناة
· التحقق من تصريح التجميع
· إعادة فحص الدفعة العشوائية قبل الشحن
يساعد هذا الأسلوب في تقليل المشكلات الميدانية التي أبلغ عنها المستخدمون النهائيون أثناء الاستخدام طويل المدى.
تجربة التوريد الحقيقية
بالتعاون مع المشترين الصناعيين على المدى الطويل، غالبًا ما نرى طلبًا من مصانع تجميع المحركات التي تتطلب دورات استبدال مستقرة. في هذه الحالات، يعد الاتساق بين الشحنات أمرًا بالغ الأهمية لتجنب تعديلات خط الإنتاج.
على سبيل المثال، تفضل الشركة المصنعة لمعدات المضخات التي نقوم بتوريدها بانتظام المواصفات الثابتة للمحامل الكروية ذات الأخدود العميق ذات الجدار الرقيق للحفاظ على خلوص التجميع الموحد عبر دفعات الإنتاج المختلفة.
التعليمات
1. أين يتم استخدام محامل الجدران الرقيقة بشكل رئيسي؟
يتم استخدامها في الأنظمة الميكانيكية المدمجة حيث تكون المساحة محدودة ولكن يتطلب دورانًا مستقرًا، مثل المحركات ومعدات التشغيل الآلي.
2. هل يمكنك دعم العرض المستقر على المدى الطويل؟
نعم، نحن نركز على تكرار اتساق الإنتاج حتى يتمكن المشترون من إعادة الطلب دون تغيير معايير التصميم.
3. هل تقدمون تخصيص OEM؟
يمكننا الإنتاج بناءً على الرسومات أو متطلبات العينة لتعديلات الحجم والهيكل.
4. كيف يمكنك التحكم في اختلاف الجودة؟
نحن نستخدم الفحص خطوة بخطوة أثناء الإنتاج بدلاً من الاختبار النهائي فقط، مما يساعد على تقليل اختلافات الدفعات.
5. هل هذه المحامل مناسبة لظروف الحمل العالي؟
إنها أكثر ملاءمة للتطبيقات المدمجة ومتوسطة الحمل حيث يكون الاستقرار وتوفير المساحة هو الأولوية.
إن تركيزنا في BMT BMT واضح ومباشر: توفير محامل كروية ذات أخدود عميق رفيعة الجدار يمكن استخدامها بشكل متكرر في بيئات الإنتاج الحقيقية دون الحاجة إلى تعديل أو إعادة تصميم بشكل متكرر. نحن نعمل مع المشترين الصناعيين الذين يقدرون العرض المستقر والأداء المتوقع على المطالبات التسويقية.
