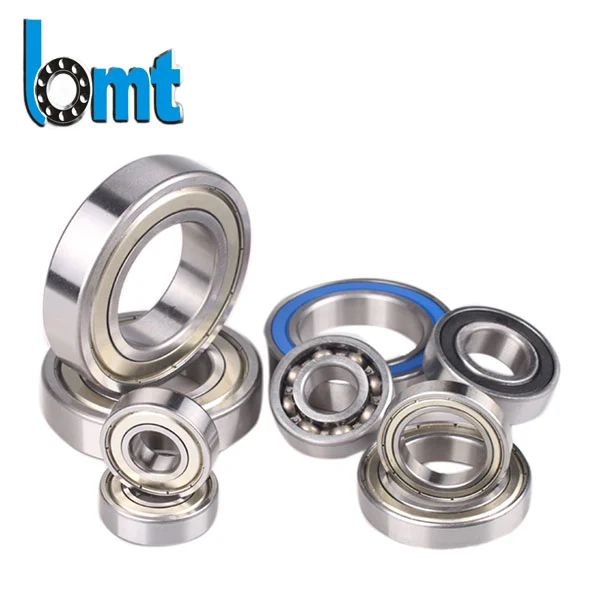

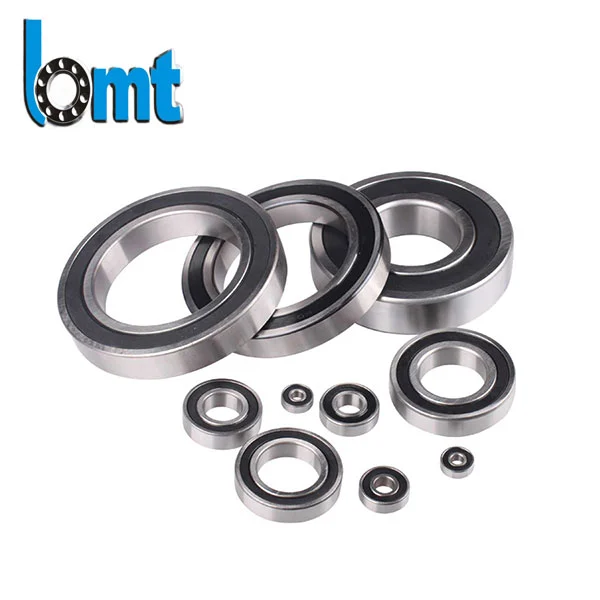

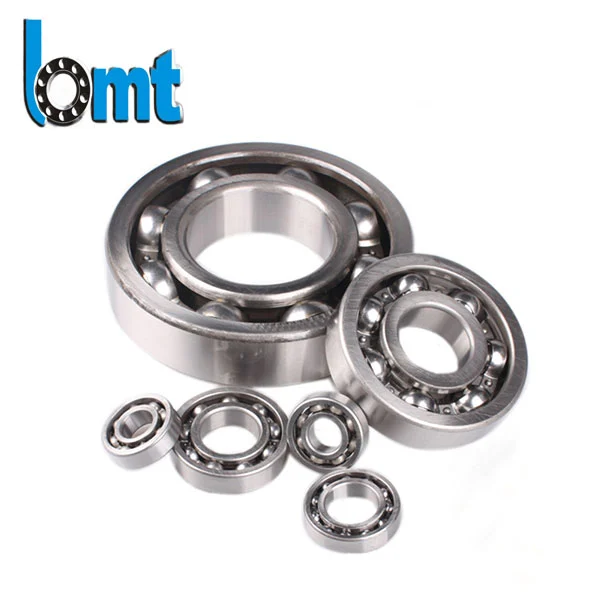

بوصة سلسلة الكرات الأخدود العميق
تعتبر محامل الكرات ذات الأخدود العميق من سلسلة بوصة، وهي جزء مهم من خط إنتاج BMT، حاسمة في مختلف التطبيقات الصناعية والميكانيكية. باستخدام معيار القطر الداخلي القائم على البوصة، فإنهم يتخذون تصميمًا مبتكرًا وأساليب تصنيع لدعم الأجهزة المختلفة. تلبي مجموعتها الواسعة من مجموعات الأحجام الاحتياجات المختلفة بدءًا من الأدوات الدقيقة وحتى الآلات الثقيلة.
ميزات تصميم المنتج
جوهر محامل الكرات الأخدود العميق من سلسلة BMT بوصة هو هيكلها الفريد. تحتوي كل من الحلقات الداخلية والخارجية على أخاديد عميقة ومستمرة في مجرى السباق، والتي توزع الحمل بالتساوي على منطقة اتصال أكبر. وهذا يمنحهم قدرة تحمل شعاعية قوية، ويمكنهم أيضًا التعامل مع بعض الأحمال المحورية، وهي كافية لتلبية العديد من ظروف العمل المعقدة.
هذه المحامل تعمل بشكل جيد للغاية. يسمح التصميم منخفض الاحتكاك للمعدات بالعمل بسلاسة أكبر، مما يمكن أن يقلل من استهلاك الطاقة وتوليد الحرارة، وبالتالي تحسين أداء المعدات ومتانتها. يمكن أيضًا أن يؤدي تصميم محامل الكرات ذات الأخدود العميق BMT إلى تقليل مستويات الضوضاء والاهتزاز، مما يسمح للمحركات والأدوات الدقيقة بالعمل بحرية تامة.
معلمات المنتج
| مواصفات محمل كروي ذو أخدود عميق بوصة (نماذج الجزء المشترك) | ||||||
| نموذج | نوع الختم | قطر التجويف (د) مم/بوصة | القطر الخارجي (د) مم/بوصة |
العرض (ب) مم/بوصة |
الشطب (ص) مم |
تصنيف الحمل (ن) الكروم / كور |
| 1601 2 آر إس | 2RS | 4.762 / 3/16 | 17.462 / 11/16 | 7.938 / 5/16 | 0.3 | 1510 / 720 |
| 1601 2Z | 2Z | 4.762 / 3/16 | 17.462 / 11/16 | 6.35 / 1/4 | 0.3 | 1510 / 720 |
| 1602 2 آر إس | 2RS | 6.35 / 1/4 | 17.462 / 11/16 | 7.938 / 5/16 | 0.3 | 1510 / 720 |
| 1602 2ز | 2Z | 6.35 / 1/4 | 17.462 / 11/16 | 6.35 / 1/4 | 0.3 | 1510 / 720 |
| 1603 2 آر إس | 2RS | 7.938 / 5/16 | 22.225 / 7/8 | 8.737 / 11/32 | 0.3 | 2540 / 1340 |
| 1603 2ز | 2Z | 7.938 / 5/16 | 22.225 / 7/8 | 7.144 / 9/32 | 0.3 | 2540 / 1340 |
| 1604 2 آر إس | 2RS | 9.525 / 3/8 | 22.225 / 7/8 | 8.737 / 11/32 | 0.4 | 2540 / 1340 |
| 1604 2Z | 2Z | 9.525 / 3/8 | 22.225 / 7/8 | 7.144 / 9/32 | 0.4 | 2540 / 1340 |
| 1605 2RS/2Z | 2RS/2Z | 7.938 / 5/16 | 23.019 / 29/32 | 7.938 / 5/16 | 0.3 | 2540 / 1340 |
| 1606 2RS/2Z | 2RS/2Z | 9.525 / 3/8 | 23.019 / 29/32 | 7.938 / 5/16 | 0.4 | 2540 / 1340 |
| 1607 2RS/2Z | 2RS/2Z | 11.112 / 7/16 | 23.019 / 29/32 | 7.938 / 5/16 | 0.4 | 3550 / 1930 |
| 1614 2RS/2Z | 2RS/2Z | 9.525 / 3/8 | 28.575 / 1-1/8 | 9.525 / 3/8 | 0.6 | 3920 / 2240 |
| 1615 2RS/2Z | 2RS/2Z | 11.112 / 7/16 | 28.575 / 1-1/8 | 9.525 / 3/8 | 0.6 | 3920 / 2240 |
| 1616 2RS/2Z | 2RS/2Z | 12.7 / 1/2 | 28.575 / 1-1/8 | 9.525 / 3/8 | 0.6 | 3920 / 2240 |
| 1620 2RS/2Z | 2RS/2Z | 11.112 / 7/16 | 34.925 / 1-3/8 | 11.112 / 7/16 | 0.6 | 5880 / 3470 |
| 1621 2RS/2Z | 2RS/2Z | 12.7 / 1/2 | 34.925 / 1-3/8 | 11.112 / 7/16 | 0.6 | 5880 / 3470 |
| 1622 2RS/2Z | 2RS/2Z | 14.288 / 9/16 | 34.925 / 1-3/8 | 11.112 / 7/16 | 0.6 | 5880 / 3470 |
| 1623 2RS/2Z | 2RS/2Z | 15.875 / 5/8 | 34.925 / 1-3/8 | 11.112 / 7/16 | 0.6 | 5880 / 3470 |
| 1628 2RS/2Z | 2RS/2Z | 15.875 / 5/8 | 41.275 / 1-5/8 | 12.7 / 1/2 | 0.6 | 7320 / 4440 |
| 1630 2RS/2Z | 2RS/2Z | 19.05 / 3/4 | 41.275 / 1-5/8 | 12.7 / 1/2 | 0.6 | 7320 / 4440 |
| 1633 2RS/2Z | 2RS/2Z | 15.875 / 5/8 | 44.45 / 1-3/4 | 12.7 / 1/2 | 0.6 | 7320 / 4440 |
| 1635 2RS/2Z | 2RS/2Z | 19.05 / 3/4 | 44.45 / 1-3/4 | 12.7 / 1/2 | 0.6 | 7320 / 4440 |
ملاحظة: تمثل جميع الأبعاد وتقييمات التحميل تكوينات المنتج القياسية. قد تؤثر التعديلات المخصصة على المعلمات المحددة. استشارة الهندسة
خيارات المواد
تحمل الصلب
تعتبر المحامل الكروية المصنوعة من الفولاذ المحمل فعالة للغاية ولها معدلات تحميل عالية. يمكن أن تعمل في نطاق درجة حرارة يتراوح بين -10 درجة مئوية تقريبًا إلى +120 درجة مئوية (حتى +100 درجة مئوية مع أختام مطاطية طويلة الأمد). إنها مقاومة جدًا للتآكل والتأثير والتوصيل والمغناطيسية ويمكن استخدامها في مجموعة واسعة من التطبيقات.
الفولاذ المقاوم للصدأ
تتمتع محامل الكرات المصنوعة من الفولاذ المقاوم للصدأ بنظافة جيدة ومقاومة للتآكل، ويتم تشحيمها بشكل أساسي بشحم التشحيم المناسب لصناعة الأغذية. بفضل حمولتها العالية ومغناطيسيتها، يمكنها العمل في نطاق درجة حرارة يتراوح من -20 درجة مئوية إلى +120 درجة مئوية (ما يصل إلى +120 درجة مئوية عند استخدام الأختام المطاطية)، مما يجعلها مناسبة للغاية لصناعات مثل تجهيز الأغذية والمعدات الطبية.
مادة مختلطة (كرة سيراميك من الفولاذ المقاوم للصدأ أو حلقة فولاذية تحمل)
تستخدم المحامل الهجينة كرات خزفية وحلقات فولاذية، والتي تكون أقل تآكلًا من جميع المحامل الفولاذية. تتمتع الكرات الخزفية المعزولة بمزايا في البيئات الحساسة كهربائيًا. إنها أخف وزنًا، وقادرة على تحمل السرعات العالية، وتعمل في درجات حرارة تتراوح من -20 درجة مئوية إلى +130 درجة مئوية (حتى +100 درجة مئوية عند استخدام الأختام المطاطية)، ولها مغناطيسية.
سيراميك
تشتهر جميع المحامل الكروية الخزفية بصلابتها العالية، ومقاومتها للتآكل، ومتانتها. لديهم قدرات تشغيل جيدة في حالات الطوارئ ومناسبة للتشغيل الجاف. بفضل العزل الكهربائي والخصائص غير المغناطيسية، يمكن أن تعمل عند حوالي +160 درجة مئوية، ويمكن للمكونات الخزفية أن تتحمل درجات حرارة تصل إلى +800 درجة مئوية، ويمكن للأقفاص تحمل درجات حرارة تصل إلى +160 درجة مئوية، مما يجعلها خيارًا مثاليًا للبيئات القاسية.
نطاق تطبيق واسع
يتم استخدام محامل الكرات ذات الأخدود العميق من سلسلة BMT على نطاق واسع في العديد من الصناعات. في المحركات الكهربائية، يكون الاحتكاك المنخفض والتشغيل الهادئ مفيدًا. وفي صناعة السيارات، فإنها تدعم المحركات وأنظمة نقل الحركة. أنها تتكيف مع ظروف العمل المختلفة في الآلات الصناعية. تضمن المحامل المصنوعة من الفولاذ المقاوم للصدأ سلامة المعدات الطبية كما أنها مهمة في مجال الروبوتات وتوليد الطاقة والتعدين والبناء.
اتصل بنا اليوم لمناقشة احتياجات المحامل الخاصة بك!
