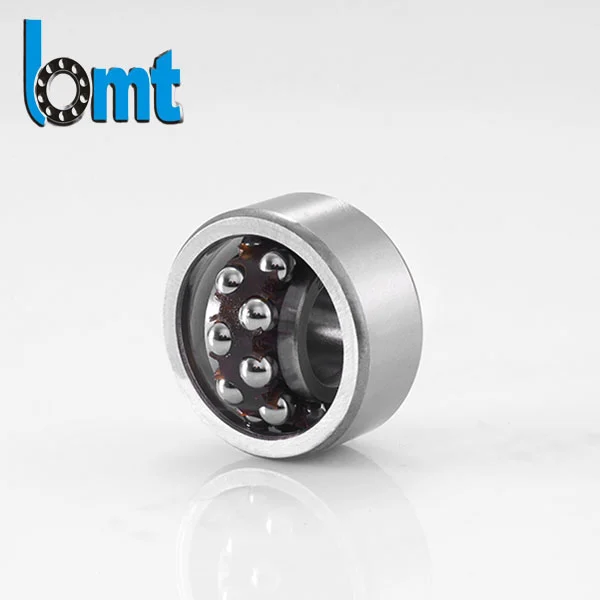

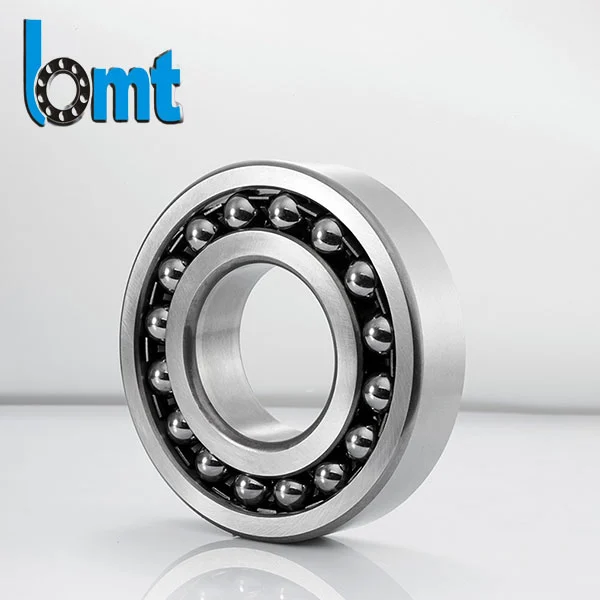

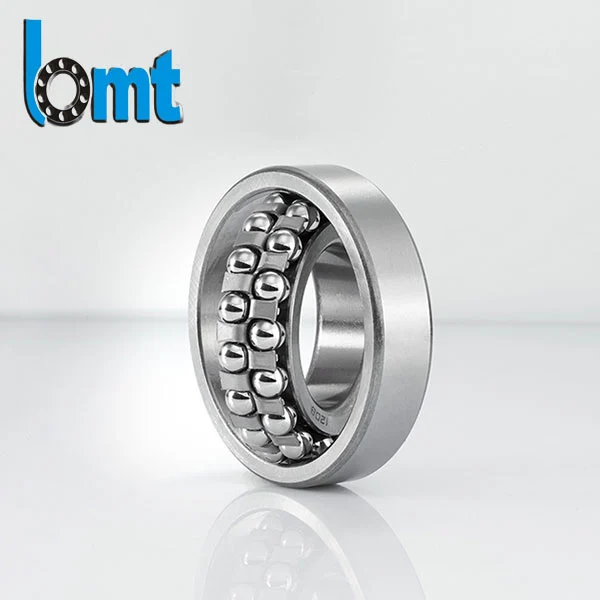

سلسلة 2200 محامل كروية ذاتية المحاذاة

تعتبر محامل الكرات ذاتية المحاذاة من سلسلة 2200 مناسبة للتطبيقات الصناعية الصعبة حيث لا يمكن تجنب اختلال العمود وانحرافات التثبيت والاهتزاز. تم بناء هذه المحامل على عقود من الخبرة الهندسية الدقيقة، مما يوفر دورانًا ثابتًا واحتكاكًا منخفضًا وعمر خدمة طويل في ظل ظروف التشغيل الواقعية. يتم تصنيع كل محمل وفقًا لمعايير الجودة الصارمة ISO وIATF ويستخدم عمليات طحن وفحص آلية لضمان دقة الأبعاد واستقرار الأداء.

إرسال استفسار

وصف المنتج

في المعدات الصناعية الحقيقية، المحاذاة المثالية نادرة. يعد انحراف العمود، وتحمل التثبيت، والاهتزاز الهيكلي من التحديات الشائعة التي تؤثر بشكل مباشر على عمر المحمل.

تم تطوير محامل الكرات ذاتية المحاذاة من سلسلة 2200 من محامل BMT خصيصًا لظروف العمل هذه، مما يوفر دورانًا مستقرًا حتى عندما لا تكون المحاذاة مثالية.

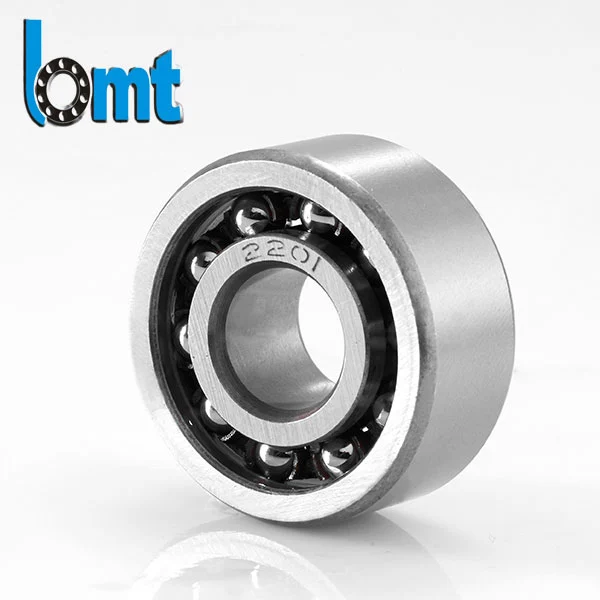

2200 Series Self Aligning Ball Bearings

المعلمات التقنية

نموذج تحمل	الأبعاد (مم)			تقييمات الحمل الأساسية (كيلو نيوتن)		الحد من السرعة (دورة في الدقيقة)		وزن	تصنيف الحمل الثابت
	d	D	B	كر	كور	شحم	زيت	(كجم)	شارك (كيلو نيوتن)
2200	10	30	14	8.69	4.94	16000	22000	0.045	5.1
2201	12	32	14	8.84	5.23	15000	20000	0.05	5.5
2202	15	35	14	9.88	6.37	14000	19000	0.06	6.2
2203	17	40	16	13.87	9.03	13000	18000	0.085	8.5
2204	20	47	18	17.1	12.07	12000	16000	0.13	11.2
2205	25	52	18	18.34	13.87	11000	15000	0.15	12.5
2206	30	62	20	24.7	19.76	10000	14000	0.22	17.5
2207	35	72	23	30.4	24.7	9,500	13000	0.32	22
2208	40	80	23	32.3	28.5	9000	12000	0.42	25
2209	45	85	23	34.2	31.83	8,500	11000	0.48	28
2210	50	90	23	35.63	34.68	8000	10000	0.55	30
2211	55	100	25	34.68	40.85	7500	9,500	0.72	32.5
2212	60	110	28	54.15	55.58	7000	9000	0.9	45
2213	65	120	31	63.65	63.65	6, 700	8,500	1.1	52
2214	70	125	31	66.03	69.83	6, 300	8000	1.2	55
2215	75	130	31	69.83	76	6000	7500	1.3	58
2216	80	140	33	76	85.5	5600	7000	1.55	62
2217	85	150	36	88.35	100.7	5، 300	6, 700	1.9	70
2218	90	160	40	106.4	115.9	5000	6, 300	2.3	80
2219	95	170	43	118	130	4, 800	6000	2.7	88
2220	100	180	46	130	145	4500	5600	3.2	95
2222	110	200	53	158	175	4, 200	5، 300	4.5	115
2224	120	215	58	185	205	3, 800	5000	5.8	135
2226	130	230	64	215	240	3600	4, 800	7.2	155
2228	140	250	68	245	275	3, 400	4500	9	175
2230	150	270	73	280	315	3، 200	4, 200	11.5	200

للحصول على متطلبات تطبيق محددة أو حلول مخصصة، يرجى الاتصال بفريق الدعم الفني لدينا.

المفهوم الهندسي

تتبنى هذه السلسلة أهيكل كروي مزدوج الصف مع مجرى خارجي كروي، مما يسمح للتجميع الداخلي بالضبط تلقائيًا ضمن نطاق زاوية محدود.

بدلاً من مقاومة المحاذاة غير الصحيحة، تم تصميم المحمل لـاستيعابها وتعويضهاوتقليل الضغط الداخلي وتحسين الاستقرار الميكانيكي.

وهذا يجعله حلاً عمليًا للمعدات التي تعمل تحت الحمل المستمر وظروف التثبيت المتغيرة.

خصائص الأداء

سلوك المحاذاة الذاتية المرنة

يتكيف المحمل تلقائيًا مع الانحرافات الزاوية بين العمود والمبيت، مما يساعد على تقليل تحميل الحافة والتآكل المبكر.

عملية مستقرة تحت الحمل

تدعم الهندسة الداخلية المحسنة التوزيع المتسق للحمل الشعاعي، مما يضمن أداءً مستقرًا حتى في ظل ظروف الاهتزاز أو التأثير.

تقليل الضوضاء أثناء الدوران

تساعد عمليات الطحن والتجميع الدقيقة التي يتم التحكم فيها في الحفاظ على أداء التدحرج السلس، مما يجعلها مناسبة للتطبيقات الحساسة للضوضاء.

عمر تشغيلي أطول

تعمل المعالجة الحرارية المحسنة وعمليات التشطيب السطحي على تقليل الاحتكاك والتآكل، مما يؤدي إلى إطالة عمر الخدمة في أنظمة التشغيل المستمر.

التوافق الصناعي

ويتوافق الهيكل مع مجموعة واسعة من المساكن الصناعية القياسية، مما يجعل التكامل بسيطًا في تصميمات المعدات الحالية.

القدرة على التصنيع

في BMT Bearings، يتم دعم الإنتاج من خلال أنظمة التصنيع والفحص الآلية عبر قواعد تصنيع متعددة.

تتضمن ضوابط العملية الرئيسية ما يلي:

تحمل التحقق من المواد الفولاذية
مراقبة اتساق المعالجة الحرارية
التحكم في طحن الدقة في مجرى السباق
فحص الضوضاء والاهتزاز الديناميكي
فحص الأبعاد النهائي قبل التعبئة والتغليف

تم تصميم كل مرحلة لضمان جودة قابلة للتكرار للإمدادات على نطاق صناعي.

التطبيقات النموذجية

تُستخدم محامل الكرات ذاتية المحاذاة من سلسلة 2200 بشكل شائع في:

أنظمة المحركات والمولدات
آلات إنتاج النسيج
المعدات الزراعية
وحدات النقل والنقل
أنظمة معالجة المضخات والسوائل
معدات الأتمتة الميكانيكية العامة

تشترك هذه التطبيقات في مطلب واحد مشترك:عملية موثوقة في ظل ظروف المحاذاة غير الكاملة.

مزايا العرض

تدعم BMT Bearings المشتريات الصناعية العالمية من خلال:

تخصيص حجم OEM
اختيار التخليص المرن
حلول العلامات التجارية والتغليف
قدرة الإنتاج الضخم مستقرة
الدعم اللوجستي الموجه للتصدير

يتيح ذلك للعملاء دمج المحامل مباشرة في خطوط الإنتاج أو أنظمة التوزيع الخاصة بهم.

نهج الجودة

يتم التحكم في الجودة من خلال نظام قائم على العمليات بدلاً من الفحص النهائي وحده.

بدءًا من اختيار المواد الخام وحتى التجميع النهائي، تتبع كل خطوة معلمات هندسية موحدة لضمان الاتساق عبر دفعات الإنتاج.

الهدف بسيط:أداء مستقر في كل شحنة، وليس فقط العينات.

التعبئة والتغليف والتحضير للتصدير

لضمان التسليم الدولي الآمن، نحن نقدم:

معالجة الحماية ضد التآكل
خيارات التعبئة والتغليف مختومة للتخزين الطويل
وضع العلامات OEM ودعم الباركود
كرتون مقوى وشحن على منصات نقالة

وهذا يساعد على تقليل المخاطر أثناء النقل والتخزين لمسافات طويلة.

البصيرة التطبيق

بالمقارنة مع المحامل الصلبة القياسية، فإن سلسلة 2200 مناسبة بشكل خاص عندما:

لا يمكن التحكم بشكل صارم في محاذاة التثبيت
تعمل المعدات تحت الاهتزاز أو التشوه
ومن المتوقع أن تكون فترات الصيانة طويلة
استقرار النظام أكثر أهمية من الدقة القصوى

اتصل بمحامل BMT

إذا كنت تقوم بشراء محامل كروية ذاتية المحاذاة للإنتاج الصناعي، أو تجميع OEM، أو توريد الجملة، فإن BMT Bearings توفر قدرة تصنيع متسقة ودعم إمداد طويل الأجل مصممًا خصيصًا لتلبية الاحتياجات الصناعية العالمية.
