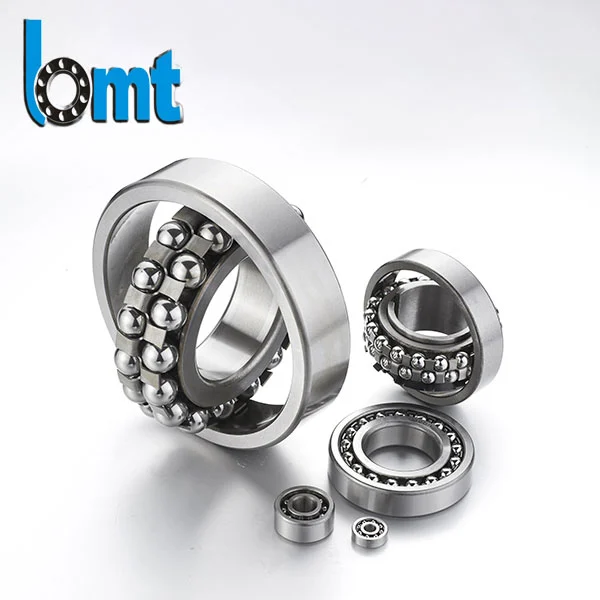

سلسلة 1300 محامل كروية ذاتية المحاذاة

توفر محامل BMT محامل كروية ذاتية المحاذاة من سلسلة 1300 مصممة للتطبيقات التي لا يمكن فيها القضاء على اختلال العمود أو انحراف التثبيت أو انحراف الغلاف بشكل كامل. تُستخدم هذه المحامل على نطاق واسع في المحركات الكهربائية والمضخات والمعدات الزراعية والآلات الصناعية الخفيفة التي تتطلب دورانًا مستقرًا وتكرارًا منخفضًا للصيانة.
نحن ندعم تخصيص OEM والإمدادات الصناعية بالجملة وحلول تعبئة الصادرات للموزعين ومصنعي المعدات.

إرسال استفسار

وصف المنتج

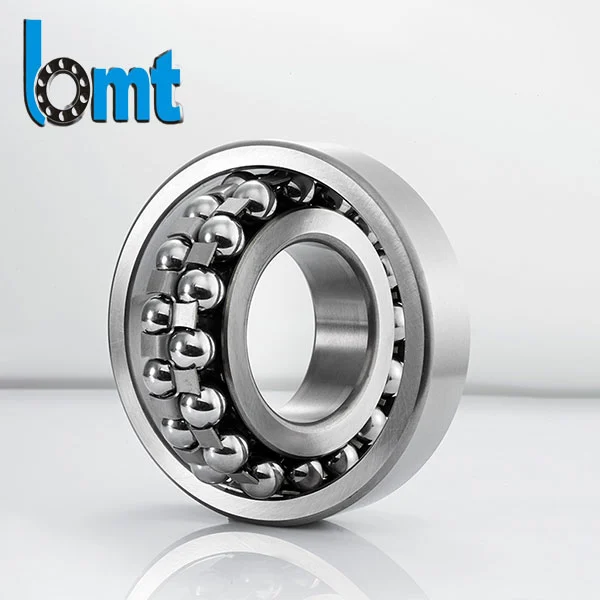

يتميز محمل الكرات ذاتية المحاذاة من سلسلة 1300 بمجرى سباق خارجي كروي وهيكل كروي مزدوج الصف، مما يسمح للحلقة الداخلية بضبط اختلال المحاذاة الزاوي أثناء التشغيل.

يساعد هذا التصميم على تقليل تحميل الحواف والضغط غير الطبيعي الناتج عن أخطاء التثبيت أو انحراف العمود. وفي التطبيقات العملية مثل أنظمة المحركات أو مجموعات المضخات، يساعد ذلك في الحفاظ على دوران أكثر سلاسة وظروف تشغيل أكثر استقرارًا.

يتم تصنيع كل محمل باستخدام الفولاذ عالي الكربون المحمل بالكروم (عادة GCr15 أو مواد مكافئة حسب المواصفات)، وتتم معالجته من خلال المعالجة الحرارية، والطحن الدقيق، وخطوط التجميع الأوتوماتيكية.

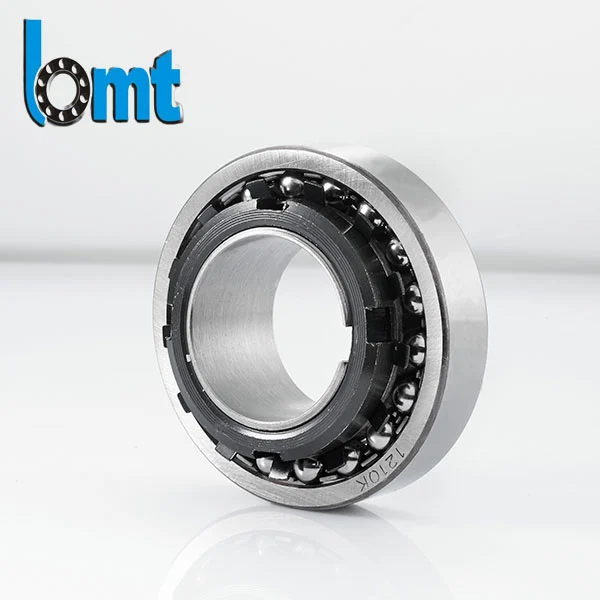

1300 Series Self Aligning Ball Bearings

المعلمات التقنية

نموذج تحمل	الأبعاد (مم)			تقييمات الحمل الأساسية (كيلو نيوتن)		الحد من السرعة (دورة في الدقيقة)		وزن
	d	D	B	كر	كور	شحم	زيت	(كجم)
1300	10	35	11	7.2	3.1	16000	22000	0.06
1301	12	37	12	8.1	3.6	15000	20000	0.07
1302	15	42	13	9.56	4.5	14000	19000	0.095
1303	17	47	14	11.2	5.8	13000	18000	0.125
1304	20	52	15	12.8	6.65	12000	16000	0.165
1305	25	62	17	17.5	9.8	10000	14000	0.26
1306	30	72	19	22	13.5	9000	12000	0.38
1307	35	80	21	26.5	17.5	8,500	11000	0.52
1308	40	90	23	32	21.8	8000	10000	0.72
1309	45	100	25	38.5	27.5	7، 200	9,500	0.95
1310	50	110	27	45	33.2	6, 700	9000	1.25
1311	55	120	29	52.5	40.5	6, 300	8,500	1.6
1312	60	130	31	58	46.5	6000	8000	1.95
1313	65	140	33	65.5	54	5600	7500	2.35
1314	70	150	35	72	61	5، 300	7000	2.85
1315	75	160	37	80.5	70.5	5000	6, 700	3.4
1316	80	170	39	88	78	4, 800	6, 300	4
1317	85	180	41	96.5	88	4500	6000	4.65
1318	90	190	43	105	98.5	4, 200	5600	5.35
1319	95	200	45	115	110	4000	5، 300	6.15
1320	100	215	47	128	125	3, 800	5000	7.2
1321	105	225	49	138	138	3600	4, 800	8.3
1322	110	240	50	152	155	3, 400	4500	9.8
1324	120	260	55	175	185	3، 200	4, 200	12.5
1326	130	280	58	198	215	3000	4000	15.2
1328	140	300	62	225	250	2800	3600	18.5
1330	150	320	65	248	285	2600	3, 400	22

للحصول على متطلبات تطبيق محددة أو حلول مخصصة، يرجى الاتصال بفريق الدعم الفني لدينا.

الميزات الهندسية

1. هيكل المحاذاة الذاتية لتحمل التثبيت

يسمح تصميم مجرى السباق الكروي بتعديل زاوي محدود بين العمود والإسكان. وهذا يقلل من تأثير أخطاء المحاذاة الشائعة في التركيبات الميدانية.

2. أداء تشغيل مستقر تحت الاهتزاز

يقوم الهيكل ثنائي الصف بتوزيع الحمل بالتساوي، مما يحسن الاستقرار في المعدات المعرضة للاهتزاز مثل المضخات والناقلات والآلات الزراعية.

3. احتكاك منخفض وتحكم في ارتفاع درجة الحرارة

تساعد المجاري المائية الأرضية الدقيقة والتخليص الداخلي المتحكم فيه على تقليل فقدان الاحتكاك، ودعم سلوك درجة الحرارة الأكثر استقرارًا أثناء التشغيل المستمر.

4. مناسبة لتطبيقات الخدمة المستمرة

يدعم تصميم المحمل ظروف التشغيل الطويلة في المحركات والمحركات الصناعية حيث يكون وقت التوقف عن العمل مكلفًا وتمتد فترات الصيانة.

5. التحكم المتسق في عملية التصنيع

يتبع الإنتاج أنظمة إدارة الجودة ISO 9001 وIATF 16949، التي تغطي فحص المواد، ومراقبة الأبعاد، والتحقق من التجميع النهائي.

القدرة على التصنيع الفني

تنتج BMT Bearings محامل كروية ذاتية المحاذاة من سلسلة 1300 من خلال عملية موحدة تتضمن:

الاختبار الطيفي للمواد الخام قبل الإنتاج
المعالجة الحرارية مع أهداف صلابة يمكن التحكم فيها
طحن CNC للمجاري المائية الداخلية والخارجية
التجميع التلقائي مع التحكم في التحميل المسبق/التخليص
فحص 100% للأبعاد الرئيسية قبل التعبئة

تتضمن عناصر الفحص عادةً ما يلي:

فحص قطر التجويف وتحمل القطر الخارجي
قياس الخلوص الداخلي الشعاعي
فحص الضوضاء والاهتزازات (اختبار الدفعة العشوائية أو الفحص الكامل حسب مستوى الطلب)
الانتهاء من السطح والتحقق من الصلابة

التطبيقات النموذجية

تُستخدم محامل الكرات ذاتية المحاذاة من سلسلة 1300 بشكل شائع في:

المحركات الكهربائية (الأنواع الصناعية والمنزلية)
مضخات المياه وأنظمة الري
الآلات الزراعية (مثل الحصادات ومعدات المعالجة)
أنظمة التهوية والتبريد
معدات نقل ونقل الضوء
الآليات المساعدة للسيارات

غالبًا ما تتضمن هذه التطبيقات اختلالًا في المحاذاة أو انحرافًا هيكليًا أثناء التشغيل، مما يجعل القدرة على المحاذاة الذاتية ضرورية لأداء مستقر.

ما يهتم به العملاء عادة

اختلال أثناء التثبيت

→ تعوض الحلقة الخارجية الكروية الانحراف الزاوي، مما يقلل من إجهاد العمود.

تحمل الضوضاء في التطبيقات الحركية

→ يساعد الطحن الدقيق والتخليص المتحكم فيه على تقليل مصادر الاهتزاز غير الطبيعية.

عمر خدمة قصير تحت الحمل المستمر

→ يعمل الفولاذ المعالج بالحرارة والهندسة الداخلية المحسنة على تحسين مقاومة التعب.

جودة غير مستقرة بين الدفعات

→ تضمن خطوط الإنتاج وإجراءات الفحص الموحدة التحكم في الأبعاد القابل للتكرار.

نظام مراقبة الجودة

تتم إدارة كل دفعة إنتاج بموجب نظام جودة يمكن تتبعه، بما في ذلك:

سجلات فحص المواد الواردة
مراقبة الأبعاد أثناء العملية
تقرير التفتيش النهائي قبل الشحن
وضع العلامات على إمكانية تتبع الدفعات لأوامر التصدير

يتيح ذلك للعملاء الصناعيين التحقق من الاتساق عبر الطلبات المتكررة.

خيارات العرض والتخصيص

نحن ندعم:

العلامات التجارية والتعبئة والتغليف OEM
التخليص الجمركي (C2، C3، أو المتطلبات المحددة من قبل العميل)
تعديل المواد والصلابة لبيئات محددة
تغليف الصادرات بالجملة للموزعين

لماذا محامل BMT

تركز BMT Bearings على العرض الصناعي طويل الأجل بدلاً من المبيعات لمرة واحدة. تم تصميم نظام الإنتاج الخاص بنا للتحكم المتسق في الأبعاد، وجداول التسليم المستقرة، وجودة التصنيع القابلة للتكرار للتعاون على مستوى OEM والموزع.

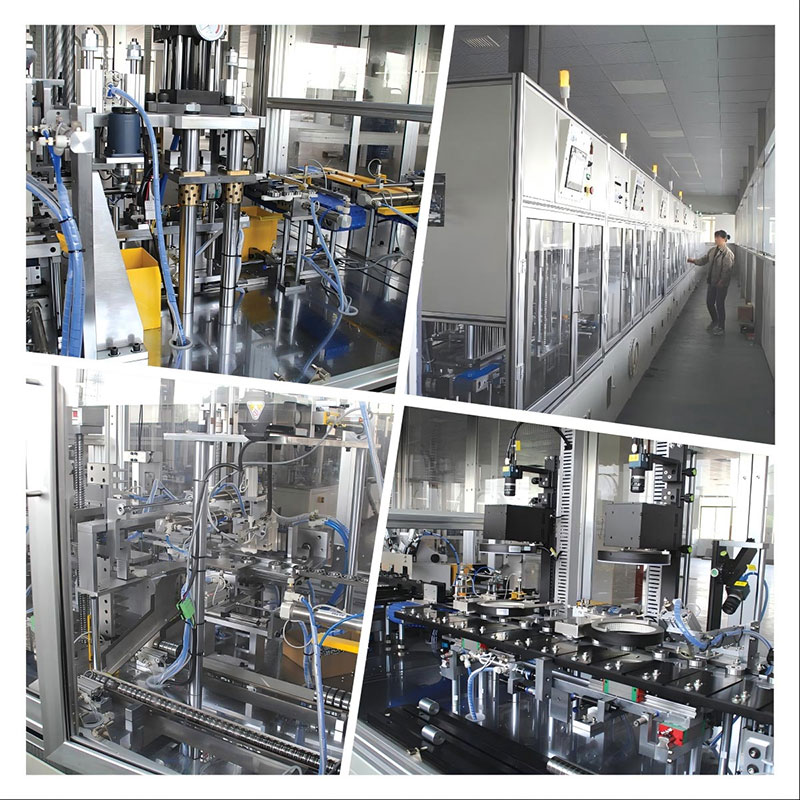

BMT factory
