ما هي المحامل الكروية ذات الاتصال الزاوي ولماذا تعتبر ضرورية للتطبيقات عالية السرعة

محامل كروية الاتصال الزاويهي مكونات أساسية في الأنظمة الميكانيكية الحديثة حيث تتطلب السرعة العالية والدقة وقدرة التحميل المحورية والقطرية مجتمعة. توفر هذه المقالة شرحًا شاملاً لماهية محامل كريات التلامس الزاوي، وكيفية عملها، ولماذا تتفوق على المحامل القياسية في التطبيقات الصعبة، وكيفية اختيار النوع المناسب للآلات الخاصة بك. بالاعتماد على ممارسات الصناعة والمعايير الفنية، تم تصميم هذا الدليل لدعم المهندسين والمشترين وصناع القرار الذين يبحثون عن حلول تحمل موثوقة من الشركات المصنعة الموثوقة مثلبي إم تي.

جدول المحتويات

• 1. ما هي محامل الكرة الاتصال الزاوي؟
• 2. كيف تعمل محامل الكرات ذات الاتصال الزاوي؟
• 3. لماذا تعتبر المحامل الكروية ذات الاتصال الزاوي مثالية للتطبيقات عالية السرعة؟
• 4. السمات الهيكلية الرئيسية وزوايا الاتصال
• 5. سعة الحمولة: الأداء المحوري مقابل الأداء الشعاعي
• 6. صف واحد مقابل صف مزدوج محامل الكرة الاتصال الزاوي
• 7. التطبيقات المشتركة عبر الصناعات
• 8. المقارنة مع أنواع المحامل الأخرى
• 9. دليل الاختيار: كيفية اختيار المحمل المناسب
• 10. نصائح التثبيت والتشحيم والصيانة
• الأسئلة الشائعة: محامل كروية الاتصال الزاوي

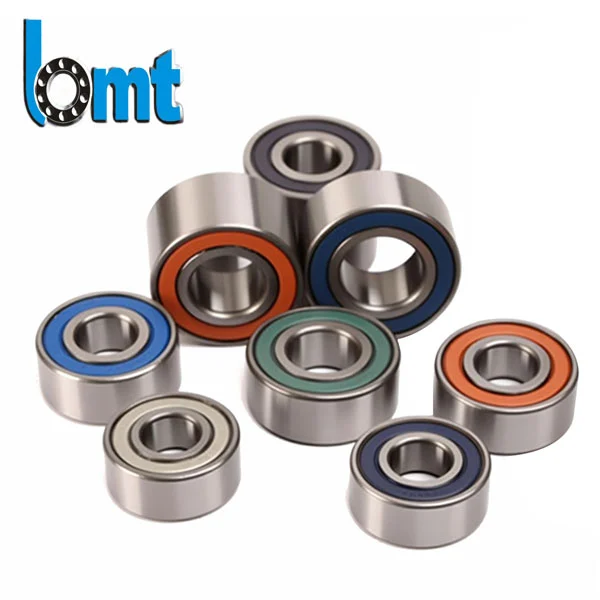

1. ما هي محامل الكرة الاتصال الزاوي؟

محامل كروية الاتصال الزاوي هي نوع من المحامل الدوارة المصممة لدعم الأحمال الشعاعية والمحورية المدمجة. على عكس المحامل الكروية ذات الأخدود العميق القياسية، فإن المجاري المائية لمحامل الكرات ذات التلامس الزاوي يتم إزاحتها بالنسبة لبعضها البعض في الاتجاه المحوري، مما يؤدي إلى إنشاء زاوية اتصال محددة بين الكرات والمجاري المائية.

يمكّن هذا التصميم المحمل من التعامل مع الأحمال المحورية في اتجاه واحد مع الحفاظ على قدرة تحميل شعاعية ممتازة. بسبب هذا الهيكل الفريد، يتم استخدام محامل كروية الاتصال الزاوي على نطاق واسع في المعدات عالية السرعة والدقة.

وفقًا للمواصفات الفنية الموضحة في مراجع الصناعة مثل النظرة العامة الفنية على محامل الكرات ذات الاتصال الزاوي، فقد تم تصميم هذه المحامل لتحقيق الاستقرار وتقليل الاحتكاك وعمر الخدمة الطويل.

2. كيف تعمل محامل الكرات ذات الاتصال الزاوي؟

السمة المميزة لمحامل كروية الاتصال الزاوي هي زاوية الاتصال. تحدد هذه الزاوية كيفية انتقال القوى عبر المحمل:

• يتم نقل الأحمال الشعاعية بشكل عمودي على العمود
• يتم نقل الأحمال المحورية بالتوازي مع العمود

نظرًا لأن مسار الحمل مائل، فإن القوى المحورية تولد مكونات شعاعية والعكس صحيح. وهذا يسمح للمحمل بدعم الأحمال المجمعة الأعلى مقارنة بالمحامل التقليدية.

ومع ذلك، يمكن لمحامل كروية الاتصال الزاوي أحادية الصف أن تدعم الأحمال المحورية في اتجاه واحد فقط. ولمواجهة ذلك، غالبًا ما يتم تركيبها في أزواج أو مجموعات باستخدام ترتيبات مثل:

• العودة إلى الوراء (DB)
• وجها لوجه (DF)
• جنبا إلى جنب (DT)

3. لماذا تعتبر المحامل الكروية ذات الاتصال الزاوي مثالية للتطبيقات عالية السرعة؟

تتطلب الآلات عالية السرعة محامل تقلل الاحتكاك وتحافظ على دقة الأبعاد وتبديد الحرارة بشكل فعال. تتفوق محامل كروية الاتصال الزاوي في هذه المناطق بسبب:

1. هندسة داخلية محسنة لتقليل الاحتكاك
2. تفاوتات التصنيع عالية الدقة
3. أداء مستقر في ظل التمدد الحراري
4. صلابة محورية متفوقة

الشركات المصنعة مثلبي إم تيتصميم محامل كروية ذات تلامس زاوي لتلبية متطلبات الأداء لمغازل CNC والتوربينات والمحركات عالية السرعة، حيث تكون دقة الدوران أمرًا بالغ الأهمية.

4. السمات الهيكلية الرئيسية وزوايا الاتصال

محامل كروية الاتصال الزاوي متوفرة بزوايا اتصال مختلفة، عادة:

يعد اختيار زاوية الاتصال الصحيحة أمرًا بالغ الأهمية لتحسين عمر المحمل وأدائه.

5. سعة الحمولة: الأداء المحوري مقابل الأداء الشعاعي

تتفوق محامل كروية التلامس الزاوي على محامل الأخدود العميق عندما تكون الأحمال المحورية كبيرة. إن قدرتها على التعامل مع الأحمال المجمعة تجعلها مناسبة لما يلي:

• مغزل أداة الآلة
• علب التروس
• المضخات والضواغط

من خلال مزاوجة المحامل بشكل صحيح، يمكن للأنظمة تحقيق قدرة تحميل محورية ثنائية الاتجاه مع الحفاظ على الصلابة.

6. صف واحد مقابل صف مزدوج محامل الكرة الاتصال الزاوي

7. التطبيقات المشتركة عبر الصناعات

محامل كروية الاتصال الزاوي تستخدم على نطاق واسع في:

• أدوات آلة التصنيع باستخدام الحاسب الآلي
• الروبوتات والأتمتة
• أنظمة الفضاء الجوي
• المحركات الكهربائية
• مضخات دقيقة

توفر BMT محامل كروية ذات تلامس زاوي تم تصميمها لضمان الجودة المتسقة والموثوقية طويلة المدى عبر هذه القطاعات الصعبة.

8. المقارنة مع أنواع المحامل الأخرى

9. دليل الاختيار: كيفية اختيار المحمل المناسب

عند اختيار محامل كروية الاتصال الزاوي، ضع في اعتبارك ما يلي:

1. اتجاه الحمل وحجمه
2. سرعة الدوران المطلوبة
3. فئة الدقة (P0، P5، P4، P2)
4. طريقة التشحيم
5. درجة حرارة التشغيل

إن التشاور مع الشركات المصنعة ذات الخبرة مثل BMT يضمن اختيار المحامل الأمثل بما يتناسب مع تطبيقك.

10. نصائح التثبيت والتشحيم والصيانة

• اتبع دائمًا مواصفات التحميل المسبق الموصى بها
• استخدم أدوات وبيئات نظيفة أثناء التثبيت
• اختر الشحوم أو الزيت المناسب للسرعة ودرجة الحرارة
• مراقبة الاهتزاز والضوضاء أثناء التشغيل

الأسئلة الشائعة: محامل كروية الاتصال الزاوي

Q1: هل يمكن للمحامل الكروية ذات الاتصال الزاوي التعامل مع الأحمال المحورية في كلا الاتجاهين؟

تتعامل المحامل أحادية الصف مع الأحمال المحورية في اتجاه واحد فقط. تسمح التكوينات المزدوجة أو ذات الصف المزدوج بدعم الحمل المحوري ثنائي الاتجاه.

س 2: هل محامل كروية التلامس الزاوي مناسبة للمحركات عالية السرعة؟

نعم. إن احتكاكها المنخفض وتصميمها الدقيق يجعلها مثالية لتطبيقات المحركات عالية السرعة.

س 3: ما هي الصناعات التي تعتمد أكثر على محامل كروية الاتصال الزاوي؟

تعتمد الأدوات الآلية والفضاء والروبوتات والصناعات التحويلية الدقيقة بشكل كبير على هذه المحامل.

س 4: كيف يؤثر التحميل المسبق على أداء المحمل؟

يعمل التحميل المسبق المناسب على تحسين الصلابة والدقة، لكن التحميل المسبق المفرط قد يقلل من عمر المحمل.

مع استمرار الصناعات العالمية في المطالبة بالسرعة والدقة والموثوقية العالية، تظل المحامل الكروية ذات الاتصال الزاوي حجر الزاوية في التصميم الميكانيكي المتقدم. مع الخبرة المثبتة، ومراقبة الجودة الصارمة، ومجموعة واسعة من المنتجات،بي إم تيتقدم حلول تحمل تلبي التحديات الهندسية الحديثة.

إذا كنت تبحث عن محامل كروية ذات تلامس زاوي يمكن الاعتماد عليها ومصممة خصيصًا لتطبيقك،اتصل بنااليوم لمناقشة متطلباتك مع فريق BMT المحترف.
