المحامل المثبتة والمساكن

تقوم شركة BMT Bearings بتصنيع المحامل المثبتة والمساكن لأنظمة النقل والآلات الزراعية والمضخات والمراوح ومعدات التعبئة والتغليف وأنظمة النقل الصناعية. من خلال الجمع بين إدخالات المحامل الدقيقة ووحدات الإسكان القوية، تعمل مجموعات المحامل المُثبتة لدينا على تبسيط عملية التثبيت، والحفاظ على محاذاة العمود، وتقليل الاهتزاز، وتحسين موثوقية المعدات. تتوفر الوحدات المثبتة على BMT في تكوينات من الحديد الزهر والفولاذ المضغوط، وقد تم تصميمها للتشغيل المستمر في البيئات المتربة والرطبة والثقيلة.

إرسال استفسار

تصنيف: 5.0

(عدد التقييمات: 1)

وصف المنتج

في العديد من التطبيقات الصناعية، غالبًا ما يكون سبب فشل المحمل هو أخطاء التثبيت، أو اختلال العمود، أو تشوه الغلاف، أو التلوث، أو عدم كفاية الصيانة بدلاً من المحمل نفسه.

ولمواجهة هذه التحديات، توفر BMT وحدات محمل كاملة مثبتة تدمج إدراج المحمل والإسكان في مجموعة واحدة. يساعد هذا التصميم في الحفاظ على موضع العمود بدقة مع تبسيط إجراءات التثبيت والاستبدال.

بالمقارنة مع ترتيبات المحامل التقليدية، تتطلب المحامل المثبتة والمبيتات وقتًا أقل للتركيب وتسمح بصيانة أسرع، مما يجعلها مستخدمة على نطاق واسع في أنظمة النقل، والمعدات الزراعية، والمراوح، والمضخات، وخطوط الإنتاج الآلية.

Mounted Bearings And Housings

المعلمات التقنية

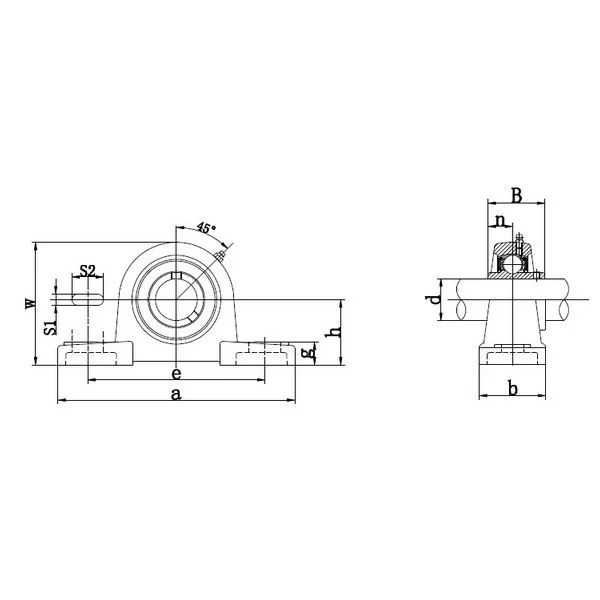

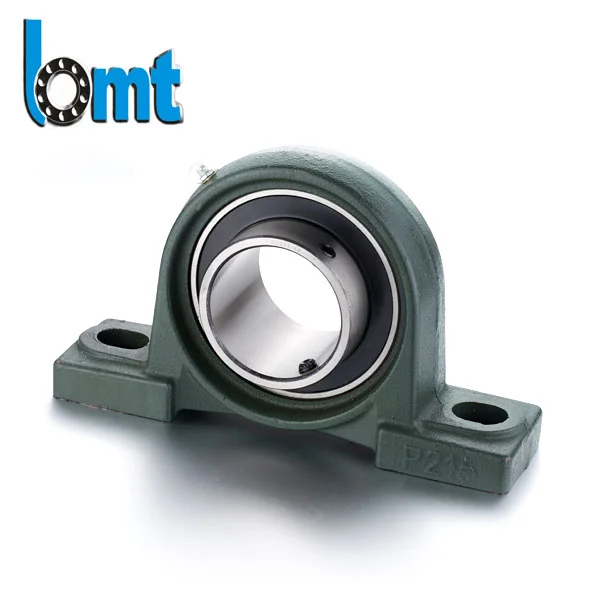

كتلة الوسادة: UCP200، 300
رقم الوحدة	رمح ضياء د	الأبعاد (مم)										BoltSizemminch	تحمل رقم.	رقم السكن
رقم الوحدة	مم	h	a	e	b	S1	S2	g	w	B	n	BoltSizemminch	تحمل رقم.	رقم السكن
UCP201	12	30.2	127	95	38	13	19	14	61	31	12.7	م10	UC201	ص203
UCP201-8		30.2	127	95	38	13	19	14	61	31	12.7	3/8	UC201-8	ص203
UCP202	15	30.2	127	95	38	13	19	14	61	31	12.7	م10	UC202	ص203
UCP202-9		30.2	127	95	38	13	19	14	61	31	12.7	3/8	UC202-9	ص203
UCP202-10		30.2	127	95	38	13	19	14	61	31	12.7	3/8	UC202-10	ص203
UCP203	17	30.2	127	95	38	13	19	14	61	31	12.7	م10	UC203	ص203
UCP203-11		30.2	127	95	38	13	19	14	61	31	12.7	3/8	UC203-11	ص203
UCP204	20	33.3	127	95	38	13	19	14	64	31	12.7	م10	UC204	ص204
UCP204-12		33.3	127	95	38	13	19	14	64	31	12.7	3/8	UC204-12	ص204
UCP205	25	36.5	140	105	38	13	19	15	70	34	14.3	م10	UC205	ص205
UCP205-13		36.5	140	105	38	13	19	15	70	34	14.3	44628	UC205-13	ص205
UCP205-14		36.5	140	105	38	13	19	15	70	34	14.3	44628	UC205-14	ص205
UCP205-15		36.5	140	105	38	13	19	15	70	34	14.3	44628	UC205-15	ص205
UCP205-16		36.5	140	105	38	13	19	15	70	34	14.3	44628	UC205-16	ص205
UCP206	30	42.9	165	121	48	17	20	17	82	38.1	15.9	م14	UC206	ص206
UCP206-17		42.9	165	121	48	17	20	17	82	38.1	15.9	1/2	UC206-17	ص206
UCP206-18		42.9	165	121	48	17	20	17	82	38.1	15.9	1/2	UC206-18	ص206
UCP206-19		42.9	165	121	48	17	20	17	82	38.1	15.9	1/2	UC206-19	ص206
UCP206-20		42.9	165	121	48	17	20	17	82	38.1	15.9	1/2	UC206-20	ص206
UCP207	35	47.6	167	127	48	17	21	18	93	42.9	17.5	م14	UC207	ص207
UCP207-20		47.6	167	127	48	17	21	18	93	42.9	17.5	1/2	UC207-20	ص207
UCP207-21		47.6	167	127	48	17	21	18	93	42.9	17.5	1/2	UC207-21	ص207
UCP207-22		47.6	167	127	48	17	21	18	93	42.9	17.5	1/2	UC207-22	ص207
UCP207-23		47.6	167	127	48	17	21	18	93	42.9	17.5	1/2	UC207-23	ص207
UCP208	40	49.2	184	137	54	17	21	18	98	49.2	19	م14	UC208	ص208
UCP208-24		49.2	184	137	54	17	21	18	98	49.2	19	1/2	UC208-24	ص208
UCP208-25		49.2	184	137	54	17	21	18	98	49.2	19	1/2	UC208-25	ص208
UCP209	45	54	190	146	54	17	21	20	106	49.2	19	م14	UC209	ص209
UCP209-26		54	190	146	54	17	21	20	106	49.2	19	1/2	UC209-26	ص209
UCP209-27		54	190	146	54	17	21	20	106	49.2	19	1/2	UC209-27	ص209
UCP209-28		54	190	146	54	17	21	20	106	49.2	19	1/2	UC209-28	ص209
UCP210	50	57.2	206	159	60	20	25	21	113	51.6	19	م16	UC210	ص210
UCP210-29		57.2	206	159	60	20	25	21	113	51.6	19	5/8	UC210-29	ص210
UCP210-30		57.2	206	159	60	20	25	21	113	51.6	19	5/8	UC210-30	ص210
UCP210-31		57.2	206	159	60	20	25	21	113	51.6	19	5/8	UC210-31	ص210
UCP210-32		57.2	206	159	60	20	25	21	113	51.6	19	5/8	UC210-32	ص210
UCP211	55	63.5	219	171	60	20	25	23	124	55.6	22.2	م16	UC211	ص211
UCP211-32		63.5	219	171	60	20	25	23	124	55.6	22.2	5/8	UC211-32	ص211
UCP211-33		63.5	219	171	60	20	25	23	124	55.6	22.2	5/8	UC211-33	ص211
UCP211-34		63.5	219	171	60	20	25	23	124	55.6	22.2	5/8	UC211-34	ص211
UCP211-35		63.5	219	171	60	20	25	23	124	55.6	22.2	5/8	UC211-35	ص211
UCP212	60	69.8	241	184	70	20	25	25	138	65.1	25.4	م16	UC212	ص212
UCP212-36		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-36	ص212
UCP212-37		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-37	ص212
UCP212-38		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-38	ص212
UCP212-39		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-39	ص212
UCP213	65	76.2	265	203	70	25	30	27	151	65.1	25.4	م20	UC213	ص213
UCP213-40		76.2	265	203	70	25	30	27	151	65.1		3/4	UC213-40	ص213
UCP213-41		76.2	265	203	70	25	30	27	151	65.1		3/4	UC213-41	ص213
UCP214	70	79.4	266	210	72	25	30	27	155	74.6	30.2	م20	UC214	ص214
UCP214-42		79.4	266	210	72	25	30	27	155	74.6	30.2	3/4	UC214-42	ص214
UCP214-43		79.4	266	210	72	25	30	27	155	74.6	30.2	3/4	UC214-43	ص214
UCP214-44		79.4	266	210	72	25	30	27	155	74.6	30.2	3/4	UC214-44	ص214
UCP215	75	82.6	275	217	74	25	30	28	162	77.8	33.3	م20	UC215	ص215
UCP215-45		82.6	275	217	74	25	30	28	162	77.8	33.3	3/4	UC215-45	ص215
UCP215-46		82.6	275	217	74	25	30	28	162	77.8	33.3	3/4	UC215-46	ص215
UCP215-47		82.6	275	217	74	25	30	28	162	77.8	33.3	3/4	UC215-47	ص215
UCP215-48		82.6	275	217	74	25	30	28	162	77.8	33.3	3/4	UC215-48	ص215
UCP216	80	88.9	292	232	78	25	30	30	174	82.6	33.3	م20	UC216	ص216
UCP216-49		88.9	292	232	78	25	30	30	174	82.6	33.3	3/4	UC216-49	ص216
UCP216-50		88.9	292	232	78	25	30	30	174	82.6	33.3	3/4	UC216-50	ص216
UCP216-51		88.9	292	232	78	25	30	30	174	82.6	33.3	3/4	UC216-51	ص216
UCP217	85	95.2	310	247	83	25	30	32	185	85.7	34.1	م20	UC217	ص217
UCP217-52		95.2	310	247	83	25	30	32	185	85.7	34.1	3/4	UC217-52	ص217
UCP217-53		95.2	310	247	83	25	30	32	185	85.7	34.1	3/4	UC217-53	ص217
UCP217-55		95.2	310	247	83	25	30	32	185	85.7	34.1	3/4	UC217-55	ص217
UCP218	90	101.6	327	262	88	27	33	33	198	96	39.7	م22	UC218	ص218
UCP218-56		101.6	327	262	88	27	33	33	198	96	39.7	7/8	UC218-56	ص218
UCP305	25	45	175	132	45	17	20	15	85	38	15	م14	UC305	ص305
UCP305-14		45	175	132	45	17	20	15	85	38	15	1/2	UC305-14	ص305
UCP305-15		45	175	132	45	17	20	15	85	38	15	1/2	UC305-15	ص305
UCP305-16		45	175	132	45	17	20	15	85	38	15	1/2	UC305-16	ص305
UCP306	30	50	180	140	50	17	20	18	95	43	17	م14	UC306	ص306
UCP306-18		50	180	140	50	17	20	18	95	43	17	1/2	UC306-18	ص306
UCP306-19		50	180	140	50	17	20	18	95	43	17	1/2	UC306-19	ص306
UCP307	35	56	210	160	56	17	25	20	106	48	19	م14	UC307	ص307
UCP307-20		56	210	160	56	17	25	20	106	48	19	1/2	UC307-20	ص307
UCP307-21		56	210	160	56	17	25	20	106	48	19	1/2	UC307-21	ص307
UCP307-22		56	210	160	56	17	25	20	106	48	19	1/2	UC307-22	ص307
UCP307-23		56	210	160	56	17	25	20	106	48	19	1/2	UC307-23	ص307
UCP308	40	60	220	170	60	17	27	22	116	52	19	م14	UC308	ص308
UCP308-24		60	220	170	60	17	27	22	116	52	19	1/2	UC308-24	ص308
UCP308-25		60	220	170	60	17	27	22	116	52	19	1/2	UC308-25	ص308
UCP309	45	67	245	190	67	20	30	24	129	57	22	م16	UC309	ص309
UCP309-26		67	245	190	67	20	30	24	129	57	22	5/8	UC309-26	ص309
UCP309-27		67	245	190	67	20	30	24	129	57	22	5/8	UC309-27	ص309
UCP309-28		67	245	190	67	20	30	24	129	57	22	5/8	UC309-28	ص309
UCP310	50	75	275	212	75	20	35	27	143	61	22	م16	UC310	ص310
UCP310-30		75	275	212	75	20	35	27	143	61	22	5/8	UC310-30	ص310
UCP310-31		75	275	212	75	20	35	27	143	61	22	5/8	UC310-31	ص310
UCP311	55	80	310	236	80	20	38	30	154	66	25	م16	UC311	ص311
UCP311-32		80	310	236	80	20	38	30	154	66	25	5/8	UC311-32	ص311
UCP311-34		80	310	236	80	20	38	30	154	66	25	5/8	UC311-34	ص311
UCP311-35		80	310	236	80	20	38	30	154	66	25	5/8	UC311-35	ص311
UCP312	60	85	330	250	85	25	38	32	165	71	26	م20	UC312	ص312
UCP312-36		85	330	250	85	25	38	32	165	71	26	3/4	UC312-36	ص312
UCP312-38		85	330	250	85	25	38	32	165	71	26	3/4	UC312-38	ص312
UCP312-39		85	330	250	85	25	38	32	165	71	26	3/4	UC312-39	ص312
UCP313	65	90	340	260	90	25	38	33	176	75	30	م20	UC313	ص313
UCP313-40		90	340	260	90	25	38	33	176	75	30	3/4	UC313-40	ص313
UCP314	70	95	360	280	90	27	40	35	187	78	33	م22	UC314	ص314
UCP314-44		95	360	280	90	27	40	35	187	78	33	7/8	UC314-44	ص314
UCP315	75	100	380	290	100	27	40	35	198	82	32	م22	UC315	ص315
UCP315-48		100	380	290	100	27	40	35	198	82	32	7/8	UC315-48	ص315
UCP316	80	106	400	300	110	27	40	40	210	86	34	م22	UC315	ص316
UCP316-50		106	400	300	110	27	40	40	210	86	34	7/8	UC316-50	ص316
UCP317	85	112	420	320	110	33	45	40	220	96	40	م27	UC317	ص317
UCP317-52		112	420	320	110	33	45	40	220	96	40	1	UC317-52	ص317
UCP318	90	118	430	330	110	33	45	45	235	96	40	م27	UC318	ص318
UCP318-56		118	430	330	110	33	45	45	235	96	40	1	UC318-56	ص318
UCP319	95	125	470	360	120	36	50	45	250	103	41	م30	UC319	ص319
UCP319-60		125	470	360	120	36	50	45	250	103	41	2001/1/8	UC319-60	ص319
UCP320	100	140	490	380	120	36	50	50	275	108	42	م30	UC320	ص320
UCP320-64		140	490	380	120	36	50	50	275	108	42	2001/1/8	UC320-64	ص320
UCP321		140	490	380	120	36	50	50	280	112	44	م30	UC321	ص321
UCP322		150	520	400	140	40	55	55	300	117	46	م33	UC322	ص322
UCP324		160	570	450	140	40	55	65	320	126	51	م33	UC324	ص324
UCP326		180	600	480	140	40	55	75	355	135	54	م33	UC326	ص326
UCP328		200	620	500	140	40	55	75	390	145	59	م33	UC328	ص328

كتلة الوسادة: UCPE، UCPX، UCPH
الوحدة رقم 0.	رمح ضياء د	الأبعاد (مم)										B0ltSizemminch	تحمل N0.	H0باستخدام N0.
الوحدة رقم 0.	مم	h	a	e	b	S1	S2	g	w	ثنائية	n	B0ltSizemminch	تحمل N0.	H0باستخدام N0.
UCPE201	12	33.3	127	95	38	13	16	15	65	31	12.7	م10	UC201	PE204
UCPE201-8		33.3	127	95	38	13	16	15	65	31	12.7	3/8	UC201-8	PE204
UCPE202	15	33.3	127	95	38	13	16	15	65	31	12.7	م10	UC202	PE204
UCPE202-9		33.3	127	95	38	13	16	15	65	31	12.7	3/8	UC202-9	PE204
UCPE202-10		33.3	127	95	38	13	16	15	65	31	12.7	3/8	UC202-10	PE204
UCPE203	17	33.3	127	95	38	13	16	15	65	31	12.7	م10	UC203	PE204
UCPE203-11		33.3	127	95	38	13	16	15	65	31	12.7	3/8	UC203-11	PE204
UCPE204	20	33.3	127	95	38	13	16	15	65	31	12.7	م10	UC204	PE204
UCPE204-12		33.3	127	95	38	13	16	15	65	31	12.7	3/8	UC204-12	PE204
UCPE205	25	36.5	140	105	38	13	16	16	70	34.1	14.3	م10	UC205	PE205
UCPE205-13		36.5	140	105	38	13	16	16	70	34.1	14.3	3/8	UC205-13	PE205
UCPE205-14		36.5	140	105	38	13	16	16	70	34.1	14.3	3/8	UC205-14	PE205
UCPE205-15		36.5	140	105	38	13	16	16	70	34.1	14.3	3/8	UC205-15	PE205
UCPE205-16		36.5	140	105	38	13	16	16	70	34.1	14.3	3/8	UC205-16	PE205
UCPE206	30	42.9	165	121	48	17	21	18	83	38.1	15.9	م14	UC206	PE206
UCPE206-17		42.9	165	121	48	17	21	18	83	38.1	15.9	1/2	UC206-17	PE206
UCPE206-18		42.9	165	121	48	17	21	18	83	38.1	15.9	1/2	UC206-18	PE206
UCPE206-19		42.9	165	121	48	17	21	18	83	38.1	15.9	1/2	UC206-19	PE206
UCPE206-20		42.9	165	121	48	17	21	18	83	38.1	15.9	1/2	UC206-20	PE206
UCPE207	35	47.6	167	127	48	17	21	19	94	42.9	17.5	م14	UC207	PE207
UCPE207-20		47.6	167	127	48	17	21	19	94	42.9	17.5	1/2	UC207-20	PE207
UCPE207-20		47.6	167	127	48	17	21	19	94	42.9	17.5	1/2	UC207-21	PE207
UCPE207-20		47.6	167	127	48	17	21	19	94	42.9	17.5	1/2	UC207-22	PE207
UCPE207-20		47.6	167	127	48	17	21	19	94	42.9	17.5	1/2	UC207-23	PE207
UCPE208	40	49.2	184	137	54	17	25	19	100	49.2	19	م14	UC208	PE208
UCPE208-24		49.2	184	137	54	17	25	19	100	49.2	19	1/2	UC208-24	PE208
UCPE208-25		49.2	184	137	54	17	25	19	100	49.2	19	1/2	UC208-25	PE208
UCPE209	45	54	190	146	54	17	25	20	108	49.2	19	م14	UC209	PE209
UCPE209-26		54	190	146	54	17	25	20	108	49.2	19	1/2	UC209-26	PE209
UCPE209-27		54	190	146	54	17	25	20	108	49.2	19	1/2	UC209-27	PE209
UCPE209-28		54	190	146	54	17	25	20	108	49.2	19	1/2	UC209-28	PE209
UCPE210	50	57.2	206	159	60	20	25	22	114	51.6	19	م16	UC210	PE210
UCPE210-29		57.2	206	159	60	20	25	22	114	51.6	19	5/8	UC210-29	PE210
UCPE210-30		57.2	206	159	60	20	25	22	114	51.6	19	5/8	UC210-30	PE210
UCPE210-31		57.2	206	159	60	20	25	22	114	51.6	19	5/8	UC210-31	PE210
UCPE210-32		57.2	206	159	60	20	25	22	114	51.6	19	5/8	UC210-32	PE210
UCPE211	55	63.5	219	171	60	20	25	22	126	55.6	22.2	م16	UC211	PE211
UCPE211-32		63.5	219	171	60	20	25	22	126	55.6	22.2	5/8	UC211-32	PE211
UCPE211-33		63.5	219	171	60	20	25	22	126	55.6	22.2	5/8	UC211-33	PE211
UCPE211-34		63.5	219	171	60	20	25	22	126	55.6	22.2	5/8	UC211-34	PE211
UCPE211-35		63.5	219	171	60	20	25	22	126	55.6	22.2	5/8	UC211-35	PE211
UCPE212	60	69.8	241	184	70	20	25	25	138	65.1	25.4	م16	UC212	PE212
UCPE212-36		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-36	PE212
UCPE212-37		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-37	PE212
UCPE212-38		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-38	PE212
UCPE212-39		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-39	PE212
UCPE213	65	76.2	265	203	70	25	29	27	150	65.1	25.4	م20	UC213	PE213
UCPE213-40		76.2	265	203	70	25	29	27	150	65.1	25.4	3/4	UC213-40	PE213
UCPE213-41		76.2	265	203	70	25	29	27	150	65.1	25.4	3/4	UC213-41	PE213
UCPE214	70	79.4	266	210	72	25	31	27	156	74.6	30.2	م20	UC214	PE214
UCPE214-42		79.4	266	210	72	25	31	27	156	74.6	30.2	3/4	UC214-42	PE214
UCPE214-43		79.4	266	210	72	25	31	27	156	74.6	30.2	3/4	UC214-43	PE214
UCPE214-44		79.4	266	210	72	25	31	27	156	74.6	30.2	3/4	UC214-44	PE214
UCPE215	75	82.6	275	217	74	25	31	28	163	77.8	33.3	م20	UC215	بي إي 215
UCPE215-45		82.6	275	217	74	25	31	28	163	77.8	33.3	3/4	UC215-45	بي إي 215
UCPE215-46		82.6	275	217	74	25	31	28	163	77.8	33.3	3/4	UC215-46	بي إي 215
UCPE215-47		82.6	275	217	74	25	31	28	163	77.8	33.3	3/4	UC215-47	بي إي 215
UCPE215-48		82.6	275	217	74	25	31	28	163	77.8	33.3	3/4	UC215-48	بي إي 215
UCPE216	80	88.9	292	232	78	25	31	30	175	82.6	33.3	م20	UC216	PE216
UCPE216-49		88.9	292	232	78	25	31	30	175	82.6	33.3	3/4	UC216-49	PE216
UCPE216-50		88.9	292	232	78	25	31	30	175	82.6	33.3	3/4	UC216-50	PE216
UCPE216-51		88.9	292	232	78	25	31	30	175	82.6	33.3	3/4	UC216-51	PE216
UCPE217	85	95.2	310	247	83	25	31	32	186	85.7	34.1	م20	UC217	PE217
UCPE217-52		95.2	310	247	83	25	31	32	186	85.7	34.1	3/4	UC217-52	PE217
UCPE217-53		95.2	310	247	83	25	31	32	186	85.7	34.1	3/4	UC217-53	PE217
UCPE217-55		95.2	310	247	83	25	31	32	186	85.7	34.1	3/4	UC217-55	PE217
UCPE218	90	101.6	327	262	88	27	33	33	198	96	39.7	م22	UC218	PE218
UCPE218-56		101.6	327	262	88	27	33	33	198	96	39.7	7/8	UC218-56	PE218
UCPX05	25	44.4	159	119	51	17	25	18	85	38.1	15.9	م14	UCX05	PX05
UCPX05-16		44.4	159	119	51	17	25	18	85	38.1	15.9	1/2	UCX05-16	PX05
UCPX06	30	47.6	175	127	57	17	25	20	94	42.9	17.5	م14	UCX06	PX06
UCPX06-19		47.6	175	127	57	17	25	20	94	42.9	17.5	1/2	UCX06-19	PX06
UCPX06-20		47.6	175	127	57	17	25	20	94	42.9	17.5	1/2	UCX06-20	PX06
UCPX07	35	54	203	144	57	17	30	22	105	49.2	19	م14	UCX07	PX07
UCPX07-22		54	203	144	57	17	30	22	105	49.2	19	1/2	UCX07-22	PX07
UCPX07-23		54	203	144	57	17	30	22	105	49.2	19	1/2	UCX07-23	PX07
UCPX08	40	58.7	222	156	67	20	32	26	113	49.2	19	م16	UCX08	PX08
UCPX08-24 UCPX08	2001/1/2	58.7	222	156	67	20	32	26	113	49.2	19	5/8	UCX08-24	PX08
UCPX09	45	58.7	222	156	67	20	33	26	116	51.6	19	م16	UCX09	PX09
UCPX09-26		58.7	222	156	67	20	33	26	116	51.6	19	5/8	UCX09-26	PX09
UCPX09-27		58.7	222	156	67	20	33	26	116	51.6	19	5/8	UCX09-27	PX09
UCPX09-28		58.7	222	156	67	20	33	26	116	51.6	19	5/8	UCX09-28	PX09
UCPX10	50	63.5	241	171	73	20	36	27	126	55.6	22.2	م16	UCX10	بي اكس 10
أوكبكس10-31		63.5	241	171	73	20	36	27	126	55.6	22.2	5/8	UCX10-31	بي اكس 10
أوكبكس10-32		63.5	241	171	73	20	36	27	126	55.6	22.2	5/8	UCX10-32	بي اكس 10
UCPX11	55	69.8	260	184	79	25	36	30	139	65.1	25.4	م20	UCX11	PX11
أوكبكس11-35		69.8	260	184	79	25	36	30	139	65.1	25.4	3/4	UCX11-35	PX11
UCPX12	60	76.2	286	203	83	25	41	32	151	65.1	25.4	م20	UCX12	بي اكس 12
أوكبكس12-38		76.2	286	203	83	25	41	32	151	65.1	25.4	3/4	UCX12-38	بي اكس 12
أوكبكس12-39		76.2	286	203	83	25	41	32	151	65.1	25.4	3/4	UCX12-39	بي اكس 12
UCPX13	65	76.2	286	203	83	25	41	32	154	74.6	30.2	م20	UCX13	بي اكس 13
أوكبكس13-40		76.2	286	203	83	25	41	32	154	74.6	30.2	3/4	UCX13-40	بي اكس 13
UCPX14	70	88.9	330	229	89	27	51	35	172	77.8	33.3	م22	UCX14	بي اكس 14
أوكبكس14-44		88.9	330	229	89	27	51	35	172	77.8	33.3	7/8	UCX14-44	بي اكس 14
UCPX15		88.9	330	229	89	27	51	35	177	82.6	33.3	م22	UCX15	بي اكس 15
أوكبكس15-47		88.9	330	229	89	27	51	35	177	82.6	33.3	7/8	UCX15-47	بي اكس 15
أوكبكس15-48		88.9	330	229	89	27	51	35	177	82.6	33.3	7/8	UCX15-48	بي اكس 15
UCPX16	80	101.6	381	283	102	27	59	42	197	85.7	34.1	م22	UCX16	PX16
يو سي بي اكس 16-50		101.6	381	283	102	27	59	42	197	85.7	34.1	7/8	UCX16-50	PX16
UCPX17	85	101.6	381	283	102	27	59	42	202	96	39.7	م22	UCX17	بي اكس 17
أوكبكس17-52		101.6	381	283	102	27	59	42	202	96	39.7	7/8	UCX17-52	بي اكس 17
UCPX18	90	101.6	381	283	111	27	60	45	206	104	42.9	م22	UCX18	بي اكس 18
أوكبكس18-56		101.6	381	283	111	27	60	45	206	104	42.9	7/8	UCX18-56	بي اكس 18
UCPX20	100	127	432	337	121	33	64	52	250	117.5	49.2	م30	UCX20	بي اكس 20
أوكبكس20-63		127	432	337	121	33	64	52	250	117.5	49.2	2001/1/8	UCX20-63	بي اكس 20
يو سي بي اكس 20-64		127	432	337	121	33	64	52	250	117.5	49.2	2001/1/8	UCX20-64	بي اكس 20
UCPH201	12	70	127	95	40	13	19	15	101	31	12.7	م10	UC201	PH204
UCPH202	15	70	127	95	40	13	19	15	101	31	12.7	م10	UC202	PH204
UCPH203	17	70	127	95	40	13	19	15	101	31	12.7	م10	UC203	PH204
UCPH204	20	70	127	95	40	13	19	15	101	31	12.7	م10	UC204	PH204
UCPH201-8		70	127	95	40	13	19	15	101	31	12.7	3/8	UC201-8	PH204
UCPH202-9		70	127	95	40	13	19	15	101	31	12.7	3/8	UC202-9	PH204
UCPH202-10		70	127	95	40	13	19	15	101	31	12.7	3/8	UC202-10	PH204
UCPH203-11		70	127	95	40	13	19	15	101	31	12.7	3/8	UC203-11	PH204
UCPH204-12		70	127	95	40	13	19	15	101	31	12.7	3/8	UC204-12	PH204
UCPH205	25	80	140	105	50	13	19	16	114	34	14.3	م10	UC205	PH205
UCPH205-13		80	140	105	50	13	19	16	114	34	14.3	3/8	UC205-13	PH205
UCPH205-14		80	140	105	50	13	19	16	114	34	14.3	3/8	UC205-14	PH205
UCPH205-15		80	140	105	50	13	19	16	114	34	14.3	3/8	UC205-15	PH205
UCPH205-16		80	140	105	50	13	19	16	114	34	14.3	3/8	UC205-16	PH205
UCPH206	30	90	165	121	50	17	21	18	130	38.1	15.9	م14	UC206	PH206
UCPH206-17		90	165	121	50	17	21	18	130	38.1	15.9	1/2	UC206-17	PH206
UCPH206-18		90	165	121	50	17	21	18	130	38.1	15.9	1/2	UC206-18	PH206
UCPH206-19		90	165	121	50	17	21	18	130	38.1	15.9	1/2	UC206-19	PH206
UCPH206-20		90	165	121	50	17	21	18	130	38.1	15.9	1/2	UC206-20	PH206
UCPH207	35	95	167	127	60	17	21	19	140	42.9	17.5	م14	UC207	PH207
UCPH207-20		95	167	127	60	17	21	19	140	42.9	17.5	1/2	UC207-20	PH207
UCPH207-21		95	167	127	60	17	21	19	140	42.9	17.5	1/2	UC207-21	PH207
UCPH207-22		95	167	127	60	17	21	19	140	42.9	17.5	1/2	UC207-22	PH207
UCPH207-23		95	167	127	60	17	21	19	140	42.9	17.5	1/2	UC207-23	PH207
UCPH208	40	100	184	137	70	17	25	19	149	49.2	19	م14	UC208	PH208
UCPH208-24		100	184	137	70	17	25	19	149	49.2	19	1/2	UC208-24	PH208
UCPH208-25		100	184	137	70	17	25	19	149	49.2	19	1/2	UC208-25	PH208
UCPH209	45	105	190	146	70	17	25	20	157	49.2	19	م14	UC209	PH209
UCPH209-26		105	190	146	70	17	25	20	157	49.2	19	1/2	UC209-26	PH209
UCPH209-27		105	190	146	70	17	25	20	157	49.2	19	1/2	UC209-27	PH209
UCPH209-28		105	190	146	70	17	25	20	157	49.2	19	1/2	UC209-28	PH209
UCPH210	50	110	206	159	70	20	25	22	165	51.6	19	م16	UC210	PH210
UCPH210-29		110	206	159	70	20	25	22	165	51.6	19	5/8	UC210-29	PH210
UCPH210-30		110	206	159	70	20	25	22	165	51.6	19	5/8	UC210-30	PH210
UCPH210-31		110	206	159	70	20	25	22	165	51.6	19	5/8	UC210-31	PH210
UCPH210-32		110	206	159	70	20	25	22	165	51.6	19	5/8	UC210-32	PH210
UCPH211	55	120	219	171	75	19	22	22	181	55.6	22.2	م16	UC211	PH211
UCPH211-32		120	219	171	75	19	22	22	181	55.6	22.2	5/8	UC211-32	PH211
UCPH211-33		120	219	171	75	19	22	22	181	55.6	22.2	5/8	UC211-33	PH211
UCPH211-34		120	219	171	75	19	22	22	181	55.6	22.2	5/8	UC211-34	PH211
UCPH211-35		120	219	171	75	19	22	22	181	55.6	22.2	5/8	UC211-35	PH211
UCPH212	60	130	235	184	85	19	23	25	197	65.1	25.4	م16	UC212	PH212
UCPH212-36		130	235	184	85	19	23	25	197	65.1	25.4	5/8	UC212-36	PH212
UCPH212-37		130	235	184	85	19	23	25	197	65.1	25.4	5/8	UC212-37	PH212
UCPH212-38		130	235	184	85	19	23	25	197	65.1	25.4	5/8	UC212-38	PH212
UCPH212-39		130	235	184	85	19	23	25	197	65.1	25.4	5/8	UC212-39	PH212
UCPH213	65	140	262	203	95	23	28	27	212	65.1	25.4	م20	UC213	PH213
UCPH213-40		140	262	203	95	23	28	27	212	65.1	25.4	3/4	UC213-40	PH213
UCPH213-41		140	262	203	95	23	28	27	212	65.1	25.4	3/4	UC213-41	PH213
UCPH214	70	150	268	210	105	23	28	28	225	74.6	30.2	م20	UC214	PH214
UCPH214-42		150	268	210	105	23	28	28	225	74.6	30.2	3/4	UC214-42	PH214
UCPH214-43		150	268	210	105	23	28	28	225	74.6	30.2	3/4	UC214-43	PH214
UCPH214-44		150	268	210	105	23	28	28	225	74.6	30.2	3/4	UC214-44	PH214
UCPH215	75	160	275	217	115	23	28	29	238	77.8	33.3	م20	UC215	PH215
UCPH215-45		160	275	217	115	23	28	29	238	77.8	33.3	3/4	UC215-45	PH215
UCPH215-46		160	275	217	115	23	28	29	238	77.8	33.3	3/4	UC215-46	PH215
UCPH215-47		160	275	217	115	23	28	29	238	77.8	33.3	3/4	UC215-47	PH215
UCPH215-48		160	275	217	115	23	28	29	238	77.8	33.3	3/4	UC215-48	PH215
UCPH216	80	170	290	232	125	23	28	30	253	82.6	33.3	م20	UC216	PH216
UCPH216-50		170	290	232	125	23	28	30	253	82.6	33.3	3/4	UC216-50	PH216

كتلة الوسادة: UCPA، UCPG، UCPW
رقم الوحدة	رمح ضياء د	الأبعاد (مم)										حجم الترباس مم	تحمل رقم	رقم السكن
رقم الوحدة	مم	h	a	e	b	S	g	l	w	B	n		تحمل رقم	رقم السكن
UCPA201	12	30.2	76	52	38	م10	15	11	62	31	12.7	م10	UC201	PA204
UCPA201-8		30.2	76	52	38	م10	15	11	62	31	12.7	م10	UC201-8	PA204
UCPA202	15	30.2	76	52	38	م10	15	11	62	31	12.7	م10	UC202	PA204
UCPA202-9		30.2	76	52	38	م10	15	11	62	31	12.7	م10	UC202-9	PA204
UCPA202-10		30.2	76	52	38	م10	15	11	62	31	12.7	م10	UC202-10	PA204
UCPA203	17	30.2	76	52	38	م10	15	11	62	31	12.7	م10	UC203	PA204
UCPA203-11		30.2	76	52	38	م10	15	11	62	31	12.7	م10	UC203-11	PA204
UCPA204	20	30.2	76	52	38	م10	15	11	62	31	12.7	م10	UC204	PA204
UCPA204-12		30.2	76	52	38	م10	15	11	62	31	12.7	م10	UC204-12	PA204
UCPA205	25	36.5	84	56	38	م10	15	12	72	34.1	14.3	م10	UC205	PA205
UCPA205-13		36.5	84	56	38	م10	15	12	72	34.1	14.3	م10	UC205-13	PA205
UCPA205-14		36.5	84	56	38	م10	15	12	72	34.1	14.3	م10	UC205-14	PA205
UCPA205-15		36.5	84	56	38	م10	15	12	72	34.1	14.3	م10	UC205-15	PA205
UCPA205-16		36.5	84	56	38	م10	15	12	72	34.1	14.3	م10	UC205-16	PA205
UCPA206	30	42.9	94	66	48	م14	18	13	84	38.1	15.9	م14	UC206	PA206
UCPA206-17		42.9	94	66	48	م14	18	13	84	38.1	15.9	م14	UC206-17	PA206
UCPA206-18		42.9	94	66	48	م14	18	13	84	38.1	15.9	م14	UC206-18	PA206
UCPA206-19		42.9	94	66	48	م14	18	13	84	38.1	15.9	م14	UC206-19	PA206
UCPA206-20		42.9	94	66	48	م14	18	13	84	38.1	15.9	م14	UC206-20	PA206
UCPA207	35	47.6	110	80	48	م14	20	13	95	42.9	17.5	م14	UC207	PA207
UCPA207-20		47.6	110	80	48	م14	20	13	95	42.9	17.5	م14	UC207-20	PA207
UCPA207-21		47.6	110	80	48	م14	20	13	95	42.9	17.5	م14	UC207-21	PA207
UCPA207-22		47.6	110	80	48	م14	20	13	95	42.9	17.5	م14	UC207-22	PA207
UCPA207-23		47.6	110	80	48	م14	20	13	95	42.9	17.5	م14	UC207-23	PA207
UCPA208	40	49.2	116	84	54	م14	20	13	100	49.2	19	م14	UC208	PA208
UCPA208-24		49.2	116	84	54	م14	20	13	100	49.2	19	م14	UC208-24	PA208
UCPA208-25		49.2	116	84	54	م14	20	13	100	49.2	19	م14	UC208-25	PA208
UCPA209	45	54.2	120	90	54	م14	25	13	108	49.2	19	م14	UC209	PA209
UCPA209-26		54.2	120	90	54	م14	25	13	108	49.2	19	م14	UC209-26	PA209
UCPA209-27		54.2	120	90	54	م14	25	13	108	49.2	19	م14	UC209-27	PA209
UCPA209-28		54.2	120	90	54	م14	25	13	108	49.2	19	م14	UC209-28	PA209
UCPA210	50	57.2	130	94	60	م16	25	14	116	51.6	19	م16	UC210	PA210
UCPA210-29		57.2	130	94	60	م16	25	14	116	51.6	19	م16	UC210-29	PA210
UCPA210-30		57.2	130	94	60	م16	25	14	116	51.6	19	م16	UC210-30	PA210
UCPA210-31		57.2	130	94	60	م16	25	14	116	51.6	19	م16	UC210-31	PA210
UCPA210-32		57.2	130	94	60	م16	25	14	116	51.6	19	م16	UC210-32	PA210
UCPA211	55	63.5	140	104	66	م16	25	16	125	55.6	22.2	م16	UC211	PA211
UCPA211-32		63.5	140	104	66	م16	25	16	125	55.6	22.2	م16	UC211-32	PA211
UCPA211-33		63.5	140	104	66	م16	25	16	125	55.6	22.2	م16	UC211-33	PA211
UCPA211-34		63.5	140	104	66	م16	25	16	125	55.6	22.2	م16	UC211-34	PA211
UCPA211-35		63.5	140	104	66	م16	25	16	125	55.6	22.2	م16	UC211-35	PA211
UCPA212	60	69.9	150	114	68	م16	25	16	138	65.1	25.4	م16	UC212	PA212
UCPA212-36		69.9	150	114	68	م16	25	16	138	65.1	25.4	م16	UC212-36	PA212
UCPA212-37		69.9	150	114	68	م16	25	16	138	65.1	25.4	م16	UC212-37	PA212
UCPA212-38		69.9	150	114	68	م16	25	16	138	65.1	25.4	م16	UC212-38	PA212
UCPA212-39		69.9	150	114	68	م16	25	16	138	65.1	25.4	م16	UC212-39	PA212
UCPA213	65	76.2	160	124	70	م16	25	16	150	65.1	25.4	م16	UC213	PA213
UCPA213-40		76.2	160	124	70	م16	25	16	150	65.1	25.4	م16	UC213-40	PA213
UCPA213-41		76.2	160	124	70	م16	25	16	150	65.1	25.4	م16	UC213-41	PA213
UCPG201	12	30.2	55	38	30	م6	12	14	57	26	10	M6X1	UCW201	PG203
UCPG202	15	30.2	55	38	30	م6	12	14	57	26	10	M6X1	UCW202	PG203
UCPG203	17	30.2	55	38	30	م6	12	14	57	26	10	M6X1	UCW203	PG203
UCPG201-8		30.2	55	38	30	م6	12	14	57	26	10	M6X1	UCW201-8	PG203
UCPG202-9		30.2	55	38	30	م6	12	14	57	26	10	M6X1	UCW202-9	PG203
UCPG202-10		30.2	55	38	30	م6	12	14	57	26	10	M6X1	UCW202-10	PG203
UCPG203-11		30.2	55	38	30	م6	12	14	57	26	10	M6X1	UCW203-11	PG203
UCPG201	12	33.3	70	49	38	م8	15	14	64	31	12.7	M8X1.25	UC201	PG204
UCPG202	15	33.3	70	49	38	م8	15	14	64	31	12.7	M8X1.25	UC202	PG204
UCPG203	17	33.3	70	49	38	م8	15	14	64	31	12.7	M8X1.25	UC203	PG204
UCPG204	20	33.3	70	49	38	م8	15	14	64	31	12.7	M8X1.25	UC204	PG204
UCPG201-8		33.3	70	49	38	م8	15	14	64	31	12.7	M8X1.25	UC201-8	PG204
UCPG202-9		33.3	70	49	38	م8	15	14	64	31	12.7	M8X1.25	UC202-9	PG204
UCPG202-10		33.3	70	49	38	م8	15	14	64	31	12.7	M8X1.25	UC202-10	PG204
UCPG203-11		33.3	70	49	38	م8	15	14	64	31	12.7	M8X1.25	UC203-11	PG204
UCPG204-12		33.3	70	49	38	م8	15	14	64	31	12.7	M8X1.25	UC204-12	PG204
UCPG205	25	36.5	75	50	38	م10	15	15	70	34.1	14.3	M10X1.5	UC205	PG205
UCPG205-13		36.5	75	50	38	م10	15	15	70	34.1	14.3	M10X1.5	UC205-13	PG205
UCPG205-14		36.5	75	50	38	م10	15	15	70	34.1	14.3	M10X1.5	UC205-14	PG205
UCPG205-15		36.5	75	50	38	م10	15	15	70	34.1	14.3	M10X1.5	UC205-15	PG205
UCPG205-16		36.5	75	50	38	م10	15	15	70	34.1	14.3	M10X1.5	UC205-16	PG205
UCPG206	30	42.9	85	60	48	م10	18	17	83	38.1	15.9	M10X1.5	UC206	PG206
UCPG206-17		42.9	85	60	48	م10	18	17	83	38.1	15.9	M10X1.5	UC206-17	PG206
UCPG206-18		42.9	85	60	48	م10	18	17	83	38.1	15.9	M10X1.5	UC206-18	PG206
UCPG206-19		42.9	85	60	48	م10	18	17	83	38.1	15.9	M10X1.5	UC206-19	PG206
UCPG206-20		42.9	85	60	48	م10	18	17	83	38.1	15.9	M10X1.5	UC206-20	PG206
UCPG207	35	47.6	100	68	48	م12	18	17	93	42.9	17.5	M12X1. 75	UC207	PG207
UCPG207-20		47.6	100	68	48	م12	18	17	93	42.9	17.5	M12X1. 75	UC207-20	PG207
UCPG207-21		47.6	100	68	48	م12	18	17	93	42.9	17.5	M12X1. 75	UC207-21	PG207
UCPG207-22		47.6	100	68	48	م12	18	17	93	42.9	17.5	M12X1. 75	UC207-22	PG207
UCPG207-23		47.6	100	68	48	م12	18	17	93	42.9	17.5	M12X1. 75	UC207-23	PG207
UCPG208	40	49.2	110	78	54	م12	18	20	98	49.2	19	M12X1.75	UC208	PG208
UCPG208-24		49.2	110	78	54	م12	18	20	98	49.2	19	M12X1.75	UC208-24	PG208
UCPG208-25		49.2	110	78	54	م12	18	20	98	49.2	19	M12X1.75	UC208-25	PG208
UCPG209	45	53.9	120	85	54	م12	22	20	106	49.2	19	M12X1.75	UC209	PG209
UCPG209-26		53.9	120	85	54	م12	22	20	106	49.2	19	M12X1.75	UC209-26	PG209
UCPG209-27		53.9	120	85	54	م12	22	20	106	49.2	19	M12X1.75	UC209-27	PG209
UCPG209-28		53.9	120	85	54	م12	22	20	106	49.2	19	M12X1.75	UC209-28	PG209
UCPG210	50	57.2	135	95	60	م16	25	21	114	51.6	19	M16X2	UC210	PG210
UCPG210-29		57.2	135	95	60	م16	25	21	114	51.6	19	M16X2	UC210-29	PG210
UCPG210-30		57.2	135	95	60	م16	25	21	114	51.6	19	M16X2	UC210-30	PG210
UCPG210-31		57.2	135	95	60	م16	25	21	114	51.6	19	M16X2	UC210-31	PG210
UCPG210-32		57.2	135	95	60	م16	25	21	114	51.6	19	M16X2	UC210-32	PG210
UCPG211	55	63.5	140	100	60	م16	25	25	126	55.6	22.2	M16X2	UC211	PG211
UCPG211-32		63.5	140	100	60	م16	25	25	126	55.6	22.2	M16X2	UC211-32	PG211
UCPG211-33		63.5	140	100	60	م16	25	25	126	55.6	22.2	M16X2	UC211-33	PG211
UCPG211-34		63.5	140	100	60	م16	25	25	126	55.6	22.2	M16X2	UC211-34	PG211
UCPG211-35		63.5	140	100	60	م16	25	25	126	55.6	22.2	M16X2	UC211-35	PG211
UCPG212	60												UC212	PG212
UCPG212-36		69.8	150	105	70	م16	25	25	138	65.1	25.4	M16X2	UC212-36	PG212
UCPG212-37		69.8	150	105	70	م16	25	25	138	65.1	25.4	M16X2	UC212-37	PG212
UCPG212-38		69.8	150	105	70	م16	25	25	138	65.1	25.4	M16X2	UC212-38	PG212
UCPG212-39		69.8	150	105	70	م16	25	25	138	65.1	25.4	M16X2	UC212-39	PG212
UCPW201	12	33.3	65	50.8	32	م8	13	13	65	31	12.7	M8X1. 25	UC201	PW204
UCPW202	15	33.3	65	50.8	32	م8	13	13	65	31	12.7	M8X1. 25	UC202	PW204
UCPW203	17	33.3	65	50.8	32	م8	13	13	65	31	12.7	M8X1. 25	UC203	PW204
UCPW204	20	33.3	65	50.8	32	م8	13	13	65	31	12.7	M8X1. 25	UC204	PW204
UCPW201-8		33.3	65	50.8	32	م8	13	13	65	31	12.7	M8X1. 25	UC201-8	PW204
UCPW202-9		33.3	65	50.8	32	م8	13	13	65	31	12.7	M8X1. 25	UC202-9	PW204
UCPW202-10		33.3	65	50.8	32	م8	13	13	65	31	12.7	M8X1. 25	UC202-10	PW204
UCPW203-11		33.3	65	50.8	32	م8	13	13	65	31	12.7	M8X1. 25	UC203-11	PW204
UCPW204-12		33.3	65	50.8	32	م8	13	13	65	31	12.7	M8X1. 25	UC204-12	PW204
UCPW205	25	36.5	70	50.8	36	م10	13	13	70	34	14.3	M10X 1.5	UC205	PW205
UCPW205-13		36.5	70	50.8	36	م10	13	13	70	34	14.3	M10X 1.5	UC205-13	PW205
UCPW205-14		36.5	70	50.8	36	م10	13	13	70	34	14.3	M10X 1.5	UC205-14	PW205
UCPW205-15		36.5	70	50.8	36	م10	13	13	70	34	14.3	M10X 1.5	UC205-15	PW205
UCPW205-16		36.5	70	50.8	36	م10	13	13	70	34	14.3	M10X 1.5	UC205-16	PW205
UCPW206	30	42.9	98	76.2	38	م10	16	15	82	38.1	15.9	M10X 1.5	UC206	PW206
UCPW206-17		42.9	98	76.2	38	م10	16	15	82	38.1	15.9	M10X 1.5	UC206-17	PW206
UCPW206-18		42.9	98	76.2	38	م10	16	15	82	38.1	15.9	M10X 1.5	UC206-18	PW206
UCPW206-19		42.9	98	76.2	38	م10	16	15	82	38.1	15.9	M10X 1.5	UC206-19	PW206
UCPW206-20		42.9	98	76.2	38	م10	16	15	82	38.1	15.9	M10X 1.5	UC206-20	PW206
UCPW207	35	47.6	103	82.6	45	م10	19	15	93	42.9	17.5	M10X 1.5	UC207	PW207
UCPW207-20		47.6	103	82.6	45	م10	19	15	93	42.9	17.5	M10X 1.5	UC207-20	PW207
UCPW207-21		47.6	103	82.6	45	م10	19	15	93	42.9	17.5	M10X 1.5	UC207-21	PW207
UCPW207-22		47.6	103	82.6	45	م10	19	15	93	42.9	17.5	M10X 1.5	UC207-22	PW207
UCPW207-23		47.6	103	82.6	45	م10	19	15	93	42.9	17.5	M10X 1.5	UC207-23	PW207
UCPW208	40	49.2	116	88.9	47	م12	19	15	99	49.2	19	M12X1. 75	UC208	PW208
UCPW208-24		49.2	116	88.9	47	م12	19	15	99	49.2	19	M12X1. 75	UC208-24	PW208
UCPW208-25		49.2	116	88.9	47	م12	19	15	99	49.2	19	M12X1. 75	UC208-25	PW208
UCPW209	45	53.9	120	95.3	48	م12	19	18	107	49.2	19	M12X1.75	UC209	PW209
UCPW209-26		53.9	120	95.3	48	م12	19	18	107	49.2	19	M12X1.75	UC209-26	PW209
UCPW209-27		53.9	120	95.3	48	م12	19	18	107	49.2	19	M12X1.75	UC209-27	PW209
UCPW209-28		53.9	120	95.3	48	م12	19	18	107	49.2	19	M12X1.75	UC209-28	PW209
UCPW210	50	57.2	135	101.6	54	م16	22	18	115	51.6	19	M16X2	UC210	PW210
UCPW210-29		57.2	135	101.6	54	م16	22	18	115	51.6	19	M16X2	UC210-29	PW210
UCPW210-30		57.2	135	101.6	54	م16	22	18	115	51.6	19	M16X2	UC210-30	PW210
UCPW210-31		57.2	135	101.6	54	م16	22	18	115	51.6	19	M16X2	UC210-31	PW210
UCPW210-32		57.2	135	101.6	54	م16	22	18	115	51.6	19	M16X2	UC210-32	PW210

كتلة الوسادة: UCHA
رقم الوحدة	رمح ضياء	الأبعاد (مم)										وزن
	d	L	هو	H	A	م (في)	F	C	أ1	B	S	(كجم)
	(مم)	L	هو	H	A	م (في)	F	C	أ1	B	S	(كجم)
UCHA204	20	64	96	64	40	G3/4	19	0	21	31	12.7	0.7
UCHA204-12		64	96	64	40	G3/4	19	0	21	31	12.7	0.7
UCHA205	25	78	103	64	40	G3/4	19	0	24	34.1	14.3	0.74
UCHA205-14		78	103	64	40	G3/4	19	0	24	34.1	14.3	0.74
UCHA205-15		78	103	64	40	G3/4	19	0	24	34.1	14.3	0.74
UCHA205-16		78	103	64	40	G3/4	19	0	24	34.1	14.3	0.74
UCHA206	30	78	103	64	40	G3/4	19	0	28	38.1	15.9	0.91
UCHA206-17		78	103	64	40	G3/4	19	0	28	38.1	15.9	0.91
UCHA206-18		78	103	64	40	G3/4	19	0	28	38.1	15.9	0.91
UCHA206-19		78	103	64	40	G3/4	19	0	28	38.1	15.9	0.91
UCHA206-20		78	103	64	40	G3/4	19	0	28	38.1	15.9	0.91
UCHA207	35	92	116	70	40	G3/4	19	0	30	42.9	17.5	1.19
UCHA207-20		92	116	70	40	G3/4	19	0	30	42.9	17.5	1.19
UCHA207-21		92	116	70	40	G3/4	19	0	30	42.9	17.5	1.19
UCHA207-22		92	116	70	40	G3/4	19	0	30	42.9	17.5	1.19
UCHA207-23		92	116	70	40	G3/4	19	0	30	42.9	17.5	1.19
UCHA208	40	100	123	73	40	G3/4	19	2	33	49.2	19	1.36
UCHA208-24		100	123	73	40	G3/4	19	2	33	49.2	19	1.36
UCHA208-25		100	123	73	40	G3/4	19	2	33	49.2	19	1.36
UCHA209	45	108	136	82	48	G1	21	5	35	49.2	19	1.78
UCHA209-26		108	136	82	48	G1	21	5	35	49.2	19	1.78
UCHA209-27		108	136	82	48	G1	21	5	35	49.2	19	1.78
UCHA209-28		108	136	82	48	G1	21	5	35	49.2	19	1.78
UCHA210	50	119	142	83	48	G1	21	5	37	51.6	19	1.93
UCHA210-30		119	142	83	48	G1	21	5	37	51.6	19	1.93
UCHA210-31		119	142	83	48	G1	21	5	37	51.6	19	1.93
UCHA210-32		119	142	83	48	G1	21	5	37	51.6	19	1.93
UCHA211	55	126	150	87	60	G5/4	25	7	38	55.6	22.2	3.5
UCHA211-32		126	150	87	60	G5/4	25	7	38	55.6	22.2	3.5
UCHA211-34		126	150	87	60	G5/4	25	7	38	55.6	22.2	3.5
UCHA211-35		126	150	87	60	G5/4	25	7	38	55.6	22.2	3.5
UCHA212	60	142	173	102	60	G5/4	28	9	42	65.1	25.4	3.9
UCHA212-36		142	173	102	60	G5/4	28	9	42	65.1	25.4	3.9
UCHA212-38		142	173	102	60	G5/4	28	9	42	65.1	25.4	3.9
UCHA212-39		142	173	102	60	G5/4	28	9	42	65.1	25.4	3.9

المشاكل الشائعة التي يواجهها مشغلو المعدات

كثيرًا ما يواجه أصحاب المعدات ما يلي:

يؤدي اختلال العمود إلى تآكل المحمل المبكر

الاهتزاز المفرط أثناء التشغيل المستمر

دخول الغبار والرطوبة إلى حجرة المحمل

إجراءات الاستبدال الصعبة

توقف غير متوقع بسبب الأضرار التي لحقت بالمسكن

متطلبات الصيانة المتكررة

يمكن أن تؤدي هذه المشكلات إلى زيادة تكاليف التشغيل وتقصير عمر خدمة المعدات.

تم تصميم المحامل والمبيتات المثبتة على BMT لمواجهة هذه التحديات من خلال تصميم مبيت محسّن، وتخليص المحامل الخاضعة للتحكم، وأنظمة الختم الفعالة.

مبيت عالي القوة لدعم عمود ثابت

تؤثر صلابة السكن بشكل مباشر على أداء المحمل.

اعتمادا على متطلبات التطبيق، يقدم BMT:

مساكن الحديد الزهر

الموصى بها ل:

معدات صناعية ثقيلة

أنظمة الناقل

الآلات الزراعية

معدات التعدين

تشمل الفوائد ما يلي:

امتصاص أفضل للاهتزاز

قوة هيكلية أعلى

تحسين مقاومة التشوه

وضع عمود أكثر استقرارًا

العلب الفولاذية المضغوطة

مناسبة ل:

الآلات الخفيفة

المعدات المدمجة

التطبيقات التي يكون فيها تخفيض الوزن أمرًا مهمًا

تشمل الفوائد ما يلي:

وزن أقل

تركيب فعال من حيث التكلفة

استبدال سهل

يتم تصنيع جميع أسطح المبيت بدقة للحفاظ على دقة التركيب ومحاذاة المحمل الصحيحة.

إدراجات تحمل مصممة للتشغيل المستمر

يعتبر ملحق المحمل هو المكون الأساسي لكل وحدة مثبتة.

يتم تصنيع إدراجات محمل BMT من الفولاذ المحمل عالي الجودة وتخضع للمعالجة الحرارية الخاضعة للرقابة لتحقيق صلابة ثابتة ومقاومة التعب.

تشمل فوائد الأداء الرئيسية ما يلي:

تقليل ضوضاء التشغيل

انخفاض مستويات الاهتزاز

دقة دوران مستقرة

تحسين حياة التعب

انخفاض توليد الحرارة

بالنسبة للتطبيقات المعرضة للتلوث، فإننا نقدم تكوينات إغلاق متعددة الشفاه تساعد على منع:

دخول الغبار

التلوث بالطين

اختراق المياه

يعد الختم المناسب مهمًا بشكل خاص في البيئات الزراعية ومناولة المواد وبيئات التشغيل الخارجية.

تركيب أسرع وتكاليف صيانة أقل

إحدى مزايا وحدات المحامل المركبة هي كفاءة التثبيت.

يسمح التصميم المتكامل بتركيب العمود بسرعة دون إجراء عمليات تصنيع أو محاذاة معقدة.

تشمل أنظمة القفل المتوفرة ما يلي:

ضبط قفل المسمار

طوق قفل غريب الأطوار

قفل كم المحول

تسمح هذه الخيارات لفرق الصيانة باستبدال وحدات المحمل بسرعة، مما يقلل من وقت التوقف عن الإنتاج وتكاليف العمالة.

بالنسبة للمصانع التي تعمل بخطوط إنتاج متعددة، فإن تقليل وقت الاستبدال يمكن أن يؤدي إلى تحسين كفاءة الصيانة بشكل كبير.

التصنيع ومراقبة الجودة

تقوم شركة BMT Bearings بتشغيل خطوط إنتاج الطحن والتجميع الآلية بقدرة تصنيع سنوية تتجاوز 100 مليون وحدة تحمل.

تخضع كل دفعة إنتاج لإجراءات فحص متعددة، بما في ذلك:

التحقق من دقة الأبعاد

قياس الخلوص الشعاعي

اختبار الضوضاء

تحليل الاهتزازات

اختبار الأداء الدوراني

فحص صلابة السطح

بالنسبة لمشاريع تصنيع المعدات الأصلية، يمكن الاحتفاظ بسجلات تتبع الإنتاج الكاملة طوال فترة التصنيع.

يتوافق نظام إدارة الجودة لدينا مع:

ايزو 9001

إتف 16949

تساعد هذه المعايير على ضمان جودة المنتج المتسقة لسلاسل التوريد الصناعية والسيارات.

التطبيقات النموذجية

الآلات الزراعية

مناسبة ل:

البذر

حصادات

ناشرات الأسمدة

معدات الري

يساعد التصميم المختوم على تقليل التلوث الناتج عن الغبار والتربة وبقايا المحاصيل.

أنظمة النقل

تستخدم على نطاق واسع في:

سيور ناقلة

الناقلات الدوارة

أنظمة أتمتة المستودعات

خطوط التعبئة والتغليف

مصممة للتشغيل المستمر وسهولة الصيانة.

المضخات والمحركات الكهربائية

يوفر دعمًا ثابتًا للعمود بينما يساعد في تقليل الاهتزاز وتحسين كفاءة الدوران.

معدات تجهيز الأغذية

متوفر بتكوينات مانعة للتسرب مناسبة لبيئات التشغيل الرطبة حيث تعد نظافة المعدات وموثوقيتها أمرًا مهمًا.

معدات التعدين والبناء

تساعد خيارات الهيكل للخدمة الشاقة على تحمل أحمال الصدمات وظروف التشغيل القاسية.

كيفية اختيار وحدة المحمل المثبتة على اليمين

قبل اختيار مجموعة المحامل المثبتة، يجب تقييم العوامل التالية:

قطر رمح

يجب أن يتطابق حجم التجويف مع أبعاد العمود بدقة.

شروط التحميل

تحديد ما إذا كانت الوحدة ستواجه ما يلي:

الأحمال الشعاعية

الأحمال المحورية

الأحمال مجتمعة

سرعة التشغيل

قد تتطلب سرعات الدوران الأعلى خلوصًا محددًا للمحمل وترتيبات تشحيم.

الظروف البيئية

النظر في التعرض ل:

تراب

رُطُوبَة

الطين

المواد الكيميائية

التغيرات في درجات الحرارة

متطلبات الصيانة

غالبًا ما تستفيد التطبيقات ذات الوصول المحدود للصيانة من حلول الختم المحسنة.

يمكن لفريقنا الهندسي أن يوصي بأنواع السكن المناسبة، وطرق القفل، وتكوينات الختم بناءً على ظروف التشغيل الفعلية.

دعم تصنيع المعدات الأصلية والتصنيع المخصص

بالنسبة لمصنعي المعدات والموزعين الصناعيين، يدعم BMT:

إنتاج تحمل OEM

أنظمة الختم المخصصة

مواد سكنية خاصة

أبعاد غير قياسية

تغليف الملصقات الخاصة

توريد الطلب بالجملة

يساعد التخصيص على ضمان التوافق مع تصميمات المعدات المحددة ومتطلبات التشغيل.

تجربة التوريد العالمية

يتم توفير المحامل والمبيتات المثبتة على BMT للعملاء في أوروبا وجنوب شرق آسيا وأمريكا الجنوبية والشرق الأوسط.

منتجاتنا شائعة الاستخدام من قبل:

مصنعي الآلات الزراعية

منتجي نظام الناقل

مصانع المحركات الكهربائية

موزعين المعدات الصناعية

شركات الصيانة والإصلاح

تساعد جدولة الإنتاج المستقرة وإدارة المخزون في دعم برامج التوريد طويلة الأجل والتعاون في مجال تصنيع المعدات الأصلية.

BMT Factory

هل تحتاج إلى مساعدة في اختيار وحدة المحمل المثبتة بشكل صحيح؟

إذا كنت تستطيع توفير:

حجم رمح

نوع المعدات

حالة التحميل

سرعة التشغيل

بيئة العمل

يمكن لفريقنا الفني أن يوصي بالمحمل المثبت المناسب وتكوين الغلاف للمساعدة في تحسين موثوقية المعدات، وتقليل تكرار الصيانة، وخفض تكاليف التشغيل.

الفئة ذات الصلة

إرسال استفسار

معلومات الاتصال



عنوان

No.183، Longfeng، غرب المنطقة الصناعية Zhangting، يوياو، نينغبو، الصين


هاتف

+86-15990260649


بريد إلكتروني

info@demy-bearing.com

أرسل مواصفات المحامل الصناعية، والمحامل الكروية ذات الأخدود العميق، والمحامل الأسطوانية المستدقة، والمزيد. يستجيب فريق BMT في غضون 24 ساعة بأسعار تنافسية للمحامل المتينة.
