وسادة كتلة الإسكان

توفر شركة BMT Bearings حلولًا متينة لمبيت كتلة الوسادة لأنظمة النقل الصناعية والآلات الزراعية والمضخات والناقلات والمحركات الكهربائية. تم تصنيع الأغطية الخاصة بنا من مواد حديد الزهر المستقرة ومقاعد المحامل المصنعة بدقة، لضمان عمر تشغيلي طويل، ودعم موثوق للعمود، وسهولة الصيانة. يتم دعم عمليات الشراء بالجملة وتصنيع المعدات الأصلية للموزعين العالميين وشركات تصنيع المعدات.

إرسال استفسار

تصنيف: 5.0

(عدد التقييمات: 1)

وصف المنتج

يتكون مبيت كتلة الوسادة من جسم مبيت ومحمل وأجهزة تثبيت مثل البراغي. تم تصميم الهيكل بقاعدة أو شفة للتثبيت الآمن على الإطارات أو الأسطح، بينما يستوعب المحمل الداخلي العمود الدوار. تم تصميم بعض الطرز بأختام أو أغطية مصممة لحماية المحامل من الملوثات مثل الغبار والرطوبة، وهو أمر مفيد في بيئات العمل القاسية.

يتم اختيار مادة الغلاف لصلابتها ومقاومتها للتآكل، فالحديد الزهر شائع في التطبيقات العامة، بينما يمكن استخدام الفولاذ المقاوم للصدأ في آلات تجهيز الأغذية أو الإعدادات البحرية. من خلال الاستخدام العملي، يعمل هذا التصميم المتكامل على تبسيط إعداد دعم العمود ويساعد في الحفاظ على المحاذاة، مما يساعد على التشغيل الأكثر سلاسة.

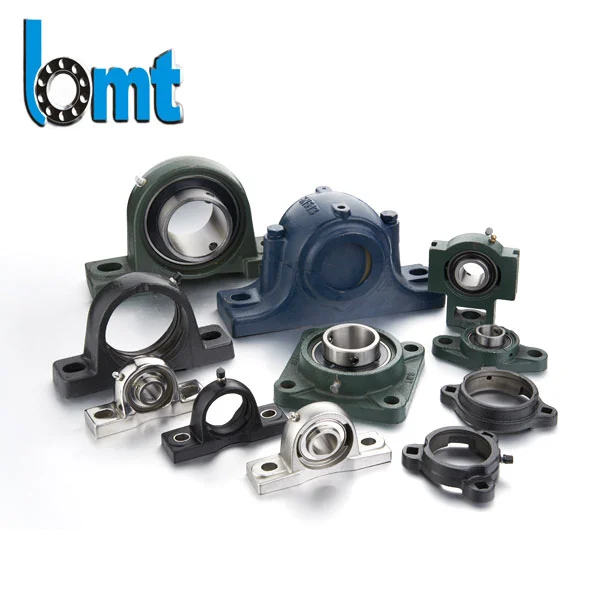

Pillow Block Housing

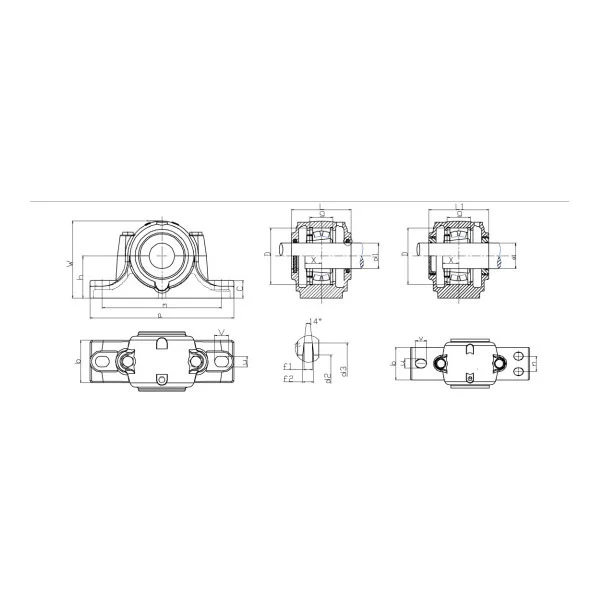

المعلمات التقنية

كتلة بلامر والإسكان: SN500، 600، SSN500، 600
رقم السكن	رمح ضياء دي	الأبعاد (مم)																تحمل رقم		كم المحول		تحديد موقع الدائري
رقم السكن	مم	د ح8	a	b	c	ز ح12	ح ح12	L	W	m	S	u	V	د2 ح12	د3 ح12	فاي H13	f2	تحمل رقم		كم المحول		رقم	الكمية
SN505	20	52	165	46	22	25	40	67	75	130	م12	15	20	21.5	31	3	4.2	1205 ألف 2205 ألف	22205 ك	ح205 ح305	HE205 HE305	ريال 52 × 5 ريال 52 × 7	2 1
SN506	25	62	185	52	22	30	50	77	90	150	م12	15	20	26.5	38	4	5.4	1206 ك 2206 ك	22206 ك	ح206 ح306	HE206 HE306	ريال 62 × 7 ريال 62 × 10	2 1
SN507	30	72	185	52	22	33	50	82	95	150	م12	15	20	31.5	43	4	5.4	1207 ك 2207 ك	22207 ك	ح207 ح307	HE207 HE307	SR72X8 SR72X 1 0	2 1
SN508	35	80	205	60	25	33	60	85	110	170	م12	15	20	36.5	48	4	5.4	1208 ك 2208 ك	22208 ك	ح208 ح308	HE208 HE308	ريال 80 × 7.5 ريال 80 × 10	2 1
SN509	40	85	205	60	25	31	60	85	112	170	م12	16	20	41.5	63	4	5.4	1209 ك 2209 ك	22209 ك	ح209 ح309	HE209 HE309	ريال 85 × 6 ريال 85 × 8	2 1
SN510	45	90	205	60	25	33	60	90	115	170	م12	16	20	46.5	68	4	5.4	1210 ألف 2210 ألف	22210 ك	ح210 ح310	HE210 HE310	90×6.5 ريال 90×10	2 1
SN511	50	100	255	70	28	33	70	95	130	210	م16	18	23	51.5	67	5	6.9	1211 ك 2211 ك	22211 ك	ح211 ح311	HE211 HE311	ريال100×6 ريال100×8	2 1
SN512	55	110	255	70	30	38	70	105	135	210	م16	18	23	56.5	72	5	6.9	1212 ك 2212 ك	22212 ك	ح212 ح312	HE212 HE312	ريال110×8 ريال110×10	2 1
SN513	60	120	275	80	30	43	80	110	150	230	م16	18	23	62	77	5	6.8	1213 ك 2213 ك	22213 ك	ح213 ح313	HE213 HE313	ريال 120 × 10 ريال 120 × 12	2 1
SN515	65	130	280	80	30	41	80	115	155	230	م16	18	23	67	82	5	6.8	1215 ك 2215 ك	22215 ك	ح215 ح315	HE215 HE315	ريال130×8 ريال130×10	2 1
SN516	70	140	315	90	32	43	95	120	175	260	م20	22	27	72	89	6	8.1	1216 ك 2216 ك	22216 ك	ح216 ح316	HE216 HE316	ريال 140×8. 5 ريال140×10	2 1
SN517	75	150	320	90	32	46	95	125	185	260	م20	22	27	77	94	6	8.1	1217 ك 2217 ك	22217 ك	ح217 ح317	HE217 HE317	ريال150×9 ريال150×10	2 1
SN518	80	160	345	100	35	62.4	100	145	195	290	م20	22	27	82	99	6	8.1	1218 ك 2218 ك	22218 ك 23218 ك	ح218 ح318 ح2318	HE218 HE318 HE2318	ريال 160 × 16. 2 ريال160×11,2 ريال160×10	2 2 1
SN519	85	170	345	100	35	53	112	140	210	290	م20	22	27	87	104	6	8.1	1219 ك 2219 ك	22219 ك	ح219 ح319	HE219 HE319	170×10 ريال سعودي. 5 ريال170×10	2 1
SN520	90	180	380	110	40	70.3	112	160	218	320	م24	26	32	92	111	7	9.3	2220 ألف	22220 ك 23220 ك	H320 H2320	HE320 HE2320	180×12 ريال سعودي. 1 ريال 180×10	2 1
SN522	100	200	410	120	45	80	125	175	240	350	م24	26	32	102	125	8	10.8	2222 ك	22222ك 23222ك	ح322 ح2322	HE322 HE2322	200 ريال سعودي ×13. 5 ريال200×10	2 1
SN524	110	215	410	120	45	86	140	185	270	350	م24	26	32	113	135	8	10.7		22224ك 23224ك	ح3124 ح2324	HE3124 HE2324	ريال 215 × 14 ريال 215 × 10	2 1
SN526	115	230	445	130	50	90	150	190	290	380	م24	28	36	118	140	8	10.7		22226 ك 23226 ك	ح3126 ح2326	HE3126 HE2326	ريال 230 × 13 ريال 230 × 10	2 1
SN528	125	250	500	150	50	98	150	205	305	420	م30	33	42	128	154	9	12.2		22228 ك 23228 ك	ح3128 ح2328	HE3128 HE2328	ريال 250 × 15 ريال 250 × 10	2 1
SN530	135	270	530	160	60	106	160	220	325	450	م30	33	42	138	164	9	12.2		22230 ك 23230 ك	H3130 H2330	HE3130 HE2330	270 ريال سعودي × 16. 5 ريال270×10	2 1
SN532	140	290	550	160	60	114	170	235	345	470	م30	33	42	143	173	10	13.7		22232 ك 23232 ك	ح3132 ح2332	HE3132 HE2332	ريال 290 × 17 ريال 290 × 10	2 1
SN605	20	62	185	52	22	34	50	80	90	150	م12	15	20	21.5	31	3	4.2	1305 ك 2305 ك		ح305 ح2305	HE305 HE2305	ريال62×8. 5 ريال62×10	2 1
SN606	25	72	185	52	22	37	50	82	95	150	م12	15	20	26.5	38	4	5.4	1306 ك 2306 ك		ح306 ح2306	HE306 HE2306	ريال 72 × 9 ريال 72 × 10	2 1
SN607	30	80	205	60	25	41	60	90	110	170	م12	15	20	31.5	43	4	5.4	1307 ك 2307 ك		ح307 ح2307	HE307 HE2307	ريال 80 × 10 ريال 80 × 10	2 1
SN608	35	90	205	60	25	43	60	95	115	170	م12	15	20	36.5	48	4	5.4	1308 ك 2308 ك	21308 ك 22308 ك	ح308 ح2308	HE308 HE2308	ريال 90 × 10 ريال 90 × 10	2 1
SN609	40	100	255	70	28	46	70	105	130	210	م16	18	23	41.5	53	4	5.4	1309 ك 2309 ك	21309 ك 22309 ك	ح309 ح2309	HE309 HE2309	100×10.5 ريال 100×10	2 1
SN610	45	110	255	70	30	50	70	115	135	210	م1 6	18	23	46.5	58	4	5.4	1310 ك 2310 ك	21310 ك 22310 ك	H310 H2310	HE310 HE2310	110×11.5 ريال 110×10 ريال	2 1
SN611	50	120	275	80	30	53	80	120	150	230	م16	18	23	51.5	67	5	6.9	1311 ك 2311 ك	21311 ك 22311 ك	ح311 ح2311	HE311 HE2311	ريال 120 × 12 ريال 120 × 10	2 1
SN612	55	130	280	80	30	56	80	125	155	230	م1 6	18	23	56.5	72	5	6.9	1312 ك 2312 ك	21312 ك 22312 ك	H312 H231 2	HE312 HE2312	130×12.5 ريال 130×10	2 1
SN613	60	140	315	90	32	58	95	130	175	260	م20	22	27	62	77	5	6.8	1313 ك 2313 ك	21313 ك 22313 ك	ح313 ح2313	HE313 HE2313	140×12.5 ريال 140×10	2 1
SN615	65	160	345	100	35	65	100	140	195	290	م20	22	27	67	82	5	6.8	1315 ك 2315 ك	21315 ك 22315 ك	ح315 ح2315	HE315 HE2315	ريال 160 × 14 ريال 160 × 10	2 1
SN616	70	170	345	100	35	68	112	145	212	290	م20	22	27	72	89	6	8.1	1316 ك 2316 ك	21316 ك 22316 ك	ح316 ح2316	HE316 HE2316	170×14.5 ريال 170×10	2 1
SN617	75	180	380	110	40	70	112	155	218	320	م24	26	32	77	94	6	8.1	1317 ك 2317 ك	21317 ك 22317 ك	ح317 ح2317	HE317 HE2317	180×14.5 ريال 180×10	2 1
SN618	80	190	400	110	33	74	112	160	230	320	م24	26	35	82	99	6	8.1	1318 ك 2318 ك	22318 ك	ح318 ح2318	HE318 HE2318	190×15.5 ريال 190×10	2 1
SN619	85	200	420	120	36	77	125	170	245	350	م24	26	35	87	104	6	8.1	1319 ك 2319 ك	22319 ك	ح319 ح2319	HE319 HE2319	ريال 200 × 16 ريال 200 × 10	2 1
SN620	90	215	420	120	38	83	140	175	280	350	م24	26	35	92	111	7	9.3	1320 ألف 2320 ألف	22320 ألف	H320 HE2320	HE320 HE2320	ريال 215 × 18 ريال 215 × 10	2 1
SN622	100	240	460	130	40	90	150	190	300	390	م24	28	38	102	125	8	10.8	1322 ك 2322 ك	22322 ك	ح322 ح2322	HE322 HE2322	ريال 240 × 20 ريال 240 × 10	2 1
SN624	110	260	540	160	50	96	160	205	325	450	م30	33	42	113	135	8	10.7		22324 ك	H2324	HE2324	260 ريال سعودي × 10	2 1
SN626	115	280	560	160	50	103	170	215	350	470	م30	33	42	118	140	8	10.7		22326 ك	H2326	HE2326	280 × 10	2 1
SN628	125	300	630	170	55	112	180	235	375	520	م30	35	45	128	154	9	12.2		22328 ك	H2328	HE2328	ريال300×10	2 1
SN630	135	320	680	180	55	118	190	245	395	560	م30	35	45	138	164	9	12.2		22330 ألف	ح2330	HE2330	ريال 320 × 10	2 1
SN632	140	340	710	190	60	124	200	255	415	580	م36	42	52	143	173	10	13.7		22332 ك	H2332	HE2332	340 ريال سعودي × 10	2 1

كتلة بلامر والإسكان: SNL200
رقم السكن	رمح د	h	a	e	b	u	v	c	w	L	د1	د2	j	F	g	D	S	تحمل	تحديد موقع الدائري
رقم السكن	رمح د	h	a	e	b	u	v	c	w	L	د1	د2	j	F	g	D		تحمل	مقاس	الكمية
سنل 205	25	40	165	130	46	13	20	19	74	67	36.5	44.5	7.5	5	25	52	م10	1205 2205 22205	52 ر.س5 ر.س 523.5 ر.س 52*3.5	2 2 2
سنل 206	30	50	185	150	52	15	20	22	89	77	46.5	54.5	7.5	5	32	62	م12	1206 2206 22206	628 ر.س 626 ر.س62*6	2 2 2
سنل 207	35	50	185	150	52	15	20	22	93	82	56.5	64.5	7.5	5	34	72	م12	1207 2207 22207	72 ريال8.5 ريال 725.5 ريال72*5.5	2 2 2
سنل 208	40	60	205	170	60	15	20	25	108	85	62	70.5	7.5	5	39	80	م12	1208 2208 22208	8010.5 ر.س808 ر.س80*8	2 2 2
سنل 209	45	60	205	170	60	15	20	25	109	85	67	75.5	8.5	5	30	85	م12	1209 2209 22209	855.5 ريال 857 85*7 ريال	2 1 1
سنل 210	50	60	205	170	60	15	20	25	113	90	72	80.5	8.5	5	41	90	م12	1210 2210 22210	ر.س9010.5 ر.س909 ر.س90*9	2 2 2
سنل 211	55	70	255	210	70	18	24	28	128	95	77	85.5	8.5	5	44	100	م16	1211 2211 22211	ر.س10011.5 ر.س1009.5 ر.س100*9.5	2 2 2
سنل 212	60	70	255	210	70	18	23	30	134	105	87	95.5	8.5	5	48	110	م16	1212 2212 22212	ر.س11013 ر.س11010 ر.س110*10	2 2 2
سنل 213	65	80	275	230	80	18	24	30	149	110	92.5	101	8.5	5	51	120	م16	1213 2213 22213	ر.س12014 ر.س12010 ر.س120*10	2 2 2
سنل 215	75	80	280	230	80	18	24	30	155	115	102.5	111	8.5	5	56	130	م16	1215 2215 22215	ر.س13015.5 ر.س13012.5 ر.س130*12.5	2 2 2
سنل 216	80	95	315	260	90	22	28	32	177	120	108	116.5	10.5	5	58	140	م20	1216 2216 22216	ر.س14016 ر.س14012.5 ر.س140*12.5	2 2 2
سنل 217	85	95	320	260	90	22	28	32	183	125	120.5	112	10.5	5	61	150	م20	1217 2217 22217	ر.س15016.5 ر.س15012.5 ر.س150*12.5	2 2 2
سنل 218	90	100	345	290	100	22	28	35	194	140	120	128.5	9	5	65	160	م20	1218 2218 22218	ر.س16017.5 ر.س16012.5 ر.س160*12.5	2 2 2

رقم السكن	ضياء رمح		h	a	e	b	u	v	c	w	L	L2	د1	د2	j	F	g	D	S	تحمل رقم	تحديد موقع الدائري
رقم السكن	دا	ديسيبل	h	a	e	b	u	v	c	w	L	L2	د1	د2	j	F	g	D	S	تحمل رقم	رقم	الكمية
SNL305	25	30	50	185	150	52	15	20	22	89	77	89	46.5	54.5	7.5	5	32	62	م12	1305 2305 21305	ر.س627.5 ر.س624 ر.س62*7.5	2 2 2
SNL306	30	35	50	185	150	52	15	20	22	93	82	94	46.5	54.5	7.5	5	34	72	م12	1306 2306 21306	72 ريال7.5 ريال 723.5 ريال72*7.5	2 2 2
SNL307	35	45	60	205	170	60	15	20	25	108	85	99	62	70.5	7.5	5	39	80	م12	1307 2307 21307	809ر.س804ر.س80*9	2 2 2
SNL308	40	50	60	205	170	60	15	20	25	113	90	102	62	70.5	8.5	5	41	90	م12	1308 2308 21308 22308	909 ريال 904 ريال909 ريال904	2 2 2 2
SNL309	45	55	70	255	210	70	18	23	28	128	95	107	67	75.5	8.5	5	44	100	م16	1309 2309 21309 22309	ر.س1009.5 ر.س1004 ر.س1009.5 ر.س1004	2 2 2 2
SNL310	50	60	70	255	210	70	18	23	30	134	105	117	72	80.5	8.5	5	48	110	م16	1310 2310 21310 22310	ر.س11010.5 ر.س1104 ر.س11010.5 ر.س1104	2 2 2 2
SNL311	55	65	80	275	230	80	18	24	30	149	110	122	77	85.5	8.5	5	51	120	م16	1311 2311 21311 22311	12011 ر.س1204 ر.س12011 ر.س1204	2 2 2 2
SNL312	60	70	80	280	230	80	18	26	30	155	115	127	87	95.5	8.5	5	56	130	م16	1312 2312 21312 22312	ر.س13012.5 ر.س1305 ر.س13012.5 ر.س1305	2 2 2 2
SNL313	65	75	95	315	260	90	22	29	32	177	120	138	92.5	101	10.5	5	58	140	م20	1313 2313 21313 22313	ر.س14012.5 ر.س1405 ر.س14012.5 ر.س1405	2 2 2 2
SNL314	70	80	95	320	260	90	22	30	32	183	125	143	97.5	106	10.5	5	61	150	م20	1314 2314 21314 22314	15013 ر.س1505 ر.س15013 ر.س1505	2 2 2 2
SNL315	75	85	100	345	290	100	22	27	35	194	140	158	102.5	111	10.5	5	65	160	م20	1315 2315 21315 22315	16014 ر.س1605 ر.س16014 ر.س1605	2 2 2 2
SNL316	80	90	112	345	290	100	22	27	35	212	145	163	131	141	11.5	6	68	170	م20	1316 2316 21316 22316	ر.س17014.5 ر.س1705 ر.س17014.5 ر.س1705	2 2 2 2
SNL317	85	95	112	380	320	110	26	32	40	218	160	178	137.5	147.5	11.5	6	70	180	م24	1317 2317 21317 22317	ر.س18014.5 ر.س1805 ر.س18014.5 ر.س1805	2 2 2 2
SNL319	95	110	125	410	350	120	26	32	45	242	175	191	147.5	157.5	11.5	6	80	200	م24	1319 2319 21319 22319	ر.س20017.5 ر.س2006.5 ر.س20017.5 ر.س2006.5	2 2 2 2
SNL320	100	115	140	410	350	120	26	32	45	271	185	199	157.5	167.5	11.5	6	86	215	م24	1320 2320 21320 22320	ر.س21519.5 ر.س2156.5 ر.س21519.5 ر.س2156.5	2 2 2 2

كتلة بلامر والإسكان: SNL500
رقم السكن	رمح د	h	a	e	b	u	v	c	w	L	د1	د2	j	F	g	D	S	تحمل	كم	تحديد موقع الدائري
رقم السكن	رمح د	h	a	e	b	u	v	c	w	L	د1	د2	j	F	g	D		تحمل	كم	الجزء رقم	الكمية
SNL505	20	40	165	130	46	15	20	19	74	67	31.5	39.5	7.5	5	25	52	م10	1205 ك	ح205	52 ريال سعودي*5	2
SNL506	25	50	185	150	52	15	22	22	89	77	36.5	44.5	7.5	5	32	62	م10	1206 ك	ح206	62 ريال سعودي*8	2
SNL507	30	50	185	150	52	15	20	22	93	82	46.5	54.5	7.5	5	34	72	م10	1207 ك 22207 ك	ح207 ح307	72 ريال8.5 ريال 725.5	2 2
SNL508	35	60	205	170	60	15	20	25	108	85	51.5	59.5	7.5	5	39	80	م12	1208 ك 22208 ك	ح208 ح308	ر.س8010.5 ر.س808	2 2
SNL509	40	60	205	170	60	15	20	25	109	85	56.5	64.5	8.5	5	30	85	م12	1209 ك 22209 ك	ح209 ح309	ر.س855.5 ر.س857	2 1
SNL510	45	60	205	170	60	15	20	25	113	90	62	70.5	8.5	5	41	90	م12	1210 ك 22210 ك	ح210 ح310	ر.س9010.5 ر.س909	2 2
SNL511	50	70	255	210	70	18	23	28	128	95	67	75.5	8.5	5	44	100	م16	1211 ك 22211 ك	ح211 ح311	ر.س10011.5 ر.س1009.5	2 2
SNL512	55	70	255	210	70	18	23	30	134	105	72	80.5	8.5	5	48	110	م16	1212 ك 22212 ك	ح212 ح312	ر.س11013 ر.س.11010	2 2
SNL513	60	80	275	230	80	18	24	30	149	110	77	85.5	8.5	5	51	120	م16	1213 ك 22213 ك	ح213 ح313	ر.س12014 ر.س.12010	2 2
SNL515	65	80	280	230	80	18	26	30	155	115	87	95.5	8.5	5	56	130	م16	1215 ك 22215 ك	ح215 ح315	ر.س13015.5 ر.س13012.5	2 2
SNL516	70	95	315	260	90	22	29	32	177	120	92.5	101	10.5	5	58	140	م20	1216 ك 22216 ك	ح216 ح316	ر.س14016 ر.س14012.5	2 2
SNL517	75	95	320	260	90	22	30	32	183	125	97.5	106	10.5	5	61	150	م20	1217 ك 22217 ك	ح217 ح317	ر.س15016.5 ر.س.15012.5	2 2
SNL518	80	100	345	290	100	22	27	35	194	140	102.5	111	10.5	5	65	160	م20	1218 ك 22218 ك 23218 ك	ح218 ح318 ح2318	ر.س16017.5 ر.س16012.5 ر.س160*12.5	2 2 1
SNL519	85	112	345	290	100	22	27	35	212	145	131	141	11.5	6	68	170	م20	1219 ك 22219 ك	ح219 ح319	ر.س17018 ر.س17012.5	2 2
SNL520	90	112	380	320	110	26	32	40	218	160	137.5	147.5	11.5	6	70	180	م24	22220 ك 23220 ك	H320 H2320	ر.س18012 ر.س1809.7	2 1
SNL522	100	125	410	350	120	26	32	45	242	175	147.5	157.5	11.5	6	80	200	م24	1222ك 22222ك 23222ك	ح222 ح322 ح2322	ر.س20021 ر.س20013.5 ر.س200*10.2	2 2 1
SNL524	110	140	410	350	120	26	32	45	271	185	157.5	167.5	11.5	6	86	215	م24	22224ك 23224ك	ح3124 ح2324	ر.س21514 ر.س21510	2 1
SNL526	115	150	445	380	130	28	35	50	290	190	167.5	177.5	13	6	90	230	م24	22226 ك 23226 ك	ح3126 ح2326	ر.س23013 ر.س23010	2 1
SNL528	125	150	500	420	150	35	42	50	302	205	177.5	187.5	13	6	98	250	م30	22228 ك 23228 ك	ح3128 ح2328	ر.س25015 ر.س.25010	2 1
SNL530	135	160	530	450	160	35	42	60	323	220	192.5	202.5	13.5	6	106	270	م30	22230 ك 23230 ك	H3130 H2330	ر.س27016.5 ر.س27010	2 1
SNL532	140	170	550	470	160	35	42	60	344	235	202.5	212.5	13.5	6	114	290	م30	22232 ك 23232 ك	ح3132 ح2332	ر.س29017 ر.س29010	2 1

كتلة بلامر والإسكان:SNL3000
تحمل رقم	رمح ضياء (د)	D	g	L	c	w	h	m	a	b	s	v	u	n	تحمل	كم المحول	تحديد موقع حلقة
تحمل رقم	رمح ضياء (د)	D	g	L	c	w	h	m	a	b	s	v	u	n	تحمل	كم المحول	رقم	الكمية
إس إن إل 3036 تورت	160	280	108	226	180	333	170	430	510	70	24	34	28	100	23036 ك	ح3036	280 ريال*17	2
إس إن إل 3038تورت	170	290	115	235	190	353	180	450	530	75	24	34	28	110	23038 ك	ح3038	290 ريال*10	4
إس إن إل 3040تورت	180	310	122	255	210	375	190	480	560	80	24	34	28	120	23040 ك	ح3040	310 ريال سعودي*10	4
إس إن إل 3044 تورت	200	340	130	274	230	411	210	510	610	85	30	42	35	130	23044 ك	OH3044H	340 ريال*10	4
إس إن إل 3048 تورت	220	360	140	280	240	434	220	540	640	90	30	42	35	140	23048 ك	OH3048H	360 ريال سعودي*12	4
إس إن إل 3052 تورت	240	400	148	300	260	474	240	600	700	95	30	42	35	150	23052 ك	OH3052H	400 ريال*22	2
إس إن إل 3056 تورت	260	420	166	315	280	516	260	650	770	100	36	50	42	160	23056 ك	OH3056H	420 ريال*10	6
إس إن إل 3060 تورت	280	460	168	315	280	551	280	670	790	105	36	50	42	160	23060 ك	OH3060H	460*25 ريال	2
إس إن إل 3064 تورت	300	480	181	345	310	591	300	710	830	110	36	50	42	190	23064 ك	OH3064H	480 ريال سعودي*10	6
إس إن إل 3068 تورت	320	520	197	365	330	631	320	750	880	115	36	50	42	200	23068 ك	OH3068H	520 ريال سعودي*16	4
إس إن إل 3072 تورت	340	540	198	365	330	631	320	750	880	115	36	50	42	200	23072 ك	OH3072H	540 ريال سعودي*16	4
إس إن إل 3076 تورت	360	560	135	395	360	675	340	810	950	120	36	50	42	220	23076 ك	OH3076H	_	_
إس إن إل 3080 تورت	380	600	148	395	360	695	350	840	1000	120	36	50	42	220	23080 ك	OH3080H	_	_

كتلة بلامر والإسكان:SNL3100
رقم السكن	رمح د	D	a	b	c	g	h	L	W	m	n	u	v	J	S	تحمل	كم		تحديد موقع الدائري
رقم السكن	رمح د	D	a	b	c	g	h	L	W	m	n	u	v	J	S	تحمل	كم		رقم الجزء	الكمية
سنل 3134	150	280	510	180	70	108	170	230	333	430	100	28	34	14	م24	23134 ك	ح3134	HE3134	280 ريال*10	2
سنل 3136	160	300	530	190	75	116	180	240	353	450	110	28	34	15	م24	23136 ك	ح3136	HE3136	300*10 ريال	2
سنل 3138	170	320	560	210	80	124	190	260	375	480	120	28	34	10	م24	23138 ك	ح3138	HE3138	320 ريال*10	2
سنل 3140	180	340	610	230	85	132	210	280	411	510	130	35	42	10	م30	23140 ك	ح3140	HE3140	340 ريال*10	2
سنل 3144	200	370	640	240	90	140	220	290	434	540	140	35	42	12	م30	23144 ك	ح3144		370 ريال*10	2
سنل 3148	220	400	700	260	95	148	240	310	474	600	150	35	42	12	م30	23148 ك	ح3148		4000 ريال*10	2
سنل 3152	240	440	770	280	100	164	260	320	516	650	160	42	50	13	م36	23152 ك	H3152		440 ريال*10	2
سنل 3156	260	460	790	280	105	166	280	320	551	670	160	42	50	16	م36	23156 ك	ح3156		460 ريال*10	2
سنل 3160	280	500	830	310	110	180	300	350	591	710	190	42	50	22	م36	23160 ألف	H3160		500 ريال*10	2
سنل 3164	300	540	880	330	115	196	320	370	631	750	200	42	50	23	م36	23164 ك	ح3164		540*10 ريال	2

كتلة بلامر والإسكان: SN200، SN300
رقم السكن	رمح ضياء (مم)		الأبعاد (مم)															تحمل رقم		تحديد موقع الدائري
رقم السكن	d	دي	د ح8	a	b	c	ز ح12	ح ح12	L	W	m	u	V	د2 ح12	د3 ح12	f1 ح12	f2	تحمل رقم		رقم	الكمية
SN205	25	30	52	165	46	22	25	40	67	75	130	15	20	31.5	43	4	5.4	1205 2205	22205	ريال 52 × 5 ريال 52 × 7	2 1
SN206	30	35	62	185	52	22	30	50	77	90	150	15	20	36.5	48	4	5.4	1206 2206	22206	SR62X7 SR62X10	2 1
SN207	35	45	72	185	52	22	33	50	82	95	150	15	20	46.5	58	4	5.4	1207 2207	22207	ريال 72 × 8 ريال 72 × 10	2 1
SN208	40	50	80	205	60	25	33	60	85	110	170	15	20	51.5	67	5	6.9	1208 2208	22208	80×7.5 ريال 80×10 ريال	2 1
SN209	45	55	85	205	60	25	31	60	85	112	170	15	20	56.5	72	5	6.9	1209 2209	22209	ريال 85 × 6 ريال 85 × 8	2 1
SN210	50	60	90	205	60	25	33	60	90	115	170	15	20	62	77	5	6.8	1210 2210	22210	90×6.5 ريال 90×10 ريال	2 1
SN211	55	65	100	255	70	28	33	70	95	130	210	18	23	67	82	5	6.8	1211 2211	22211	ريال100×6 ريال100×8	2 1
SN212	60	70	110	255	70	30	38	70	105	135	210	18	23	72	89	6	8.1	1212 2212	22212	ريال110×8 ريال110×10	2 1
SN213	65	75	120	275	80	30	43	80	110	150	230	18	23	77	94	6	8.1	1213 2213	22213	ريال 120 × 10 ريال 120 × 12	2 1
SN214	70	80	125	275	80	30	44	80	115	155	230	18	23	82	99	6	8.1	1214 2214	22214	ريال 125 × 10 ريال 125 × 13	2 1
SN215	75	85	130	280	80	30	41	80	115	155	230	18	23	87	104	6	8.1	1215 2215	22215	ريال130×8 ريال130×10	2 1
SN216	80	90	140	315	90	32	43	95	120	175	260	22	27	92	111	7	9.3	1216 2216	22216	140×8.5 ريال 140×10	2 1
SN217	85	95	150	320	90	32	46	95	125	185	260	22	27	97	116	7	9.3	1217 2217	22217	ريال150×9 ريال150×10	2 1
SN218	90	100	160	345	100	35	62.4	100	145	195	290	22	27	102	125	8	10.8	1218 2218	22218 23218	ريال 160X16.2 ريال 160X11.2 ريال 160X10	2 2 1
SN219	95	110	170	345	100	35	53	112	140	210	290	22	27	113	135	8	10.7	1219 2219	22219	170×10.5 ريال 170×10	2 1
SN220	100	115	180	380	110	40	70.3	112	160	218	320	26	32	118	140	8	10.7	1220 2220	22220 23220	ريال 180X18.1 ريال 180X12.1 ريال 180X10	2 2 1
SN222	110	125	200	410	120	45	80	125	175	240	350	26	32	128	154	9	12.2	1222 2222	22222 23222	SR200X21 SR200X13.5 SR200X10	2 2 1
SN224	120	135	215	410	120	45	86	140	185	270	350	26	32	138	164	9	12.2		22224 23224	ريال 215 × 14 ريال 215 × 10	2 1
SN226	130	145	230	445	130	50	90	150	190	290	380	28	36	148	178	10	13.7		22226 23226	ريال 230 × 13 ريال 230 × 10	2 1
SN228	140	155	250	500	150	50	98	150	205	305	420	33	42	158	188	10	13.7		22228 23228	ريال 250 × 15 ريال 250 × 10	2 1
SN230	150	165	270	530	160	60	106	160	220	325	450	33	42	168	198	10	13.7		22230 23230	270×16.5 ريال 270×10	2 1
SN232	160	175	290	550	160	60	114	170	235	345	470	33	42	178	208	10	13.7		22232 23232	ريال 290 × 17 ريال 290 × 10	2 1
SN305	25	30	62	185	52	22	34	50	80	90	150	15	20	31.5	43	4	5.4	1305 2305		ريال62×8.5 ريال62×10	2 1
SN306	30	35	72	185	52	22	37	50	82	95	150	15	20	36.5	48	4	5.4	1306 2306		ريال 72 × 9 ريال 72 × 10	2 1
SN307	35	45	80	205	60	25	41	60	90	110	170	15	20	46.5	58	4	5. 4	1307 2307		ريال 80 × 10 ريال 80 × 10	2 1
SN308	40	50	90	205	60	25	43	60	95	115	170	15	20	51.5	67	5	6.9	1308 2308	21308 22308	ريال 90 × 10 ريال 90 × 10	2 1
SN309	45	55	100	255	70	28	46	70	105	130	210	18	23	56.5	72	5	6.9	1309 2309	21309 22309	100×10.5 ريال 100×10	2 1
SN310	50	60	110	255	70	30	50	70	115	135	210	18	23	62	77	5	6.8	1310 2310	21310 22310	110×11.5 ريال 110×10 ريال	2 1
SN311	55	65	120	275	80	30	53	80	120	150	230	18	23	67	82	5	6.8	1311 2311	21311 22311	ريال 120 × 12 ريال 120 × 10	2 1
SN312	60	70	130	280	80	30	56	80	125	155	230	18	23	72	89	6	8.1	1312 23 12	21312 22312	130×12.5 ريال 130×10	2 1
SN313	65	75	140	315	90	32	58	95	130	175	260	22	27	77	94	6	8.1	1313 2313	21313 22313	140×12.5 ريال 140×10	2 1
SN314	70	80	150	320	90	32	61	95	130	185	260	22	27	82	99	6	8.1	1314 2314	21314 22314	ريال150×13 ريال150×10	2 1
SN315	75	85	160	345	100	35	65	100	140	195	290	22	27	87	104	6	8.1	1315 2315	21315 22315	ريال 160 × 14 ريال 160 × 10	2 1
SN316	80	90	170	345	100	35	68	112	145	212	290	22	27	92	111	7	9.3	1316 2316	21316 22316	170×14.5 ريال 170×10	2 1
SN317	85	95	180	380	110	40	70	112	155	218	320	26	32	97	116	7	9.3	1317 2317	21317 22317	180×14.5 ريال 180×10	2 1
SN318	90	100	190	400	110	33	74	112	160	230	320	26	35	102	125	8	10.8	1318 2318	21318 22318	190×15.5 ريال 190×10	2 1
SN319	95	110	200	420	120	36	77	125	170	245	350	26	35	113	135	8	10.7	1319 2319	21319 22319	ريال 200 × 16 ريال 200 × 10	2 1
SN320	100	115	215	420	120	38	83	140	175	280	350	26	35	118	140	8	10.7	1320 2320	21320 22320	ريال 215 × 18 ريال 215 × 10	2 1
SN322	110	125	240	460	130	40	90	150	190	300	390	28	38	128	154	9	12.2	1322 2322	21322 22322	ريال 240 × 20 ريال 240 × 10	2 1
SN324	120	135	260	540	160	50	96	160	205	325	450	33	42	138	164	9	12.2		22324	260 ريال سعودي × 10	1
SN326	130	150	280	560	160	50	103	170	215	350	470	33	42	153	183	10	13.7		22326	280 ريال سعودي × 10	1
SN328	140	160	300	630	170	55	112	180	235	375	520	35	45	163	193	10	13.7		22328	ريال300×10	1
SN330	150	170	320	680	180	55	118	190	245	395	560	35	45	173	203	10	13.7		22330	ريال320×10	1
SN332	160	180	340	710	190	60	124	200	255	415	580	42	52	183	213	10	13.7		22332	340 ريال سعودي × 10	1

كتلة بلامر والإسكان: SNU500، SNG500
رقم السكن	رمح ضياء دي	الأبعاد (مم)																		تحمل رقم	كم المحول	تحديد موقع الدائري
	(مم)	ح ح12	a	e	b	u	v	c	W	L	د1 ح12	د2 ح12	n	J	F	ز ح12	دا H8	S			كم المحول	رقم	الكمية
	(مم)	ح ح12	a	e	b	u	v	c	W	L	د1 ح12	د2 ح12	n	J	F	ز ح12	دا H8	-2	-4
SNU505	20	40	165	130	46	13	20	19	71	67	31.5	39.5		7.5	5	25	52	م10		1205 ك	ح205	52 ريال سعودي × 5	2
SNU506-605	25	50	185	150	52	13	22	22	87	77	36.5	44.5		7.5	5	32	62	م10		1206 ك	ح206	ريال62×5	2
SNU507-606	30	50	185	150	52	13	20	22	92	82	46.5	54.5		7.5	5	34	72	م10		1207 ك 22207 ك	ح207 ح307	72X8.5 ريال سعودي 72X5.5 ريال سعودي	2 2
SNU508-607	35	60	205	170	60	15	20	25	106	85	51.5	59.5		7.5	5	39	80	م12		1208 ك 22208 ك	ح208 ح308	80×10.5 ريال 80×8	2 2
SNU509	40	60	205	170	60	15	20	25	109	85	56.5	64.5		8.5	5	30	85	م12		1209 ك 22209 ك	ح209 ح309	85×5.5 ريال 85×7	2 1
SNU510-608	45	60	205	170	60	15	20	25	112	90	62	70.5		8.5	5	41	90	م12		1210 ك 22210 ك	ح210 ح310	90×10.5 ريال 90×9	2 2
SNU511-609	50	70	255	210	70	18	23	28	127	95	67	75.5	35	8.5	5	44	100	م16	م12	1211 ك 22211 ك	ح211 ح311	100×11.5 ريال 100×9.5 ريال	2 2
SNU512-610	55	70	255	210	70	18	23	30	133	105	72	80.5	35	8.5	5	48	110	م16	م12	1212 ك 22212 ك	ح212 ح312	ريال 110 × 13 ريال 110 × 10	2 2
SNU513-611	60	80	275	230	80	18	24	30	148	110	77	85.5	35	8.5	5	51	120	م16	م12	1213 ك 22213 ك	ح213 ح313	ريال 120 × 14 ريال 120 × 10	2 2
SNU515-612	65	80	280	230	80	18	26	30	154	115	87	95.5	40	8.5	5	56	130	م16	م12	1215 ك 22215 ك	ح215 ح315	130×15.5 ريال 130×12.5 ريال	2 2
SNU516-613	70	95	315	260	90	22	29	32	175	120	92.5	101	40	10.5	5	58	140	م20	م12	1216 ك 22216 ك	ح216 ح316	ريال 140 × 16 ريال 140 × 12 5	2 2
SNU517	75	95	320	260	90	22	30	32	181	125	97.5	106	50	10.5	5	61	150	م20	م12	1217 ك 22217 ك	ح217 ح317	150×16.5 ريال 150×12.5 ريال	2 2
SNU518-615	80	100	345	290	100	22	27	35	192	140	102.5	111	50	10.5	5	65	160	م20	م16	1218 ك 22218 ك 23218 ك	ح218 ح318 ح2318	ريال 160X17.5 ريال 160X12.5 ريال 160X12.5	2 2 1
SNU519-616	85	112	345	290	100	22	27	35	209	145	131	141	50	11.5	6	68	170	م20	م16	1219 ك 22219 ك	ح219 ح319	170×18 ريال 170×12.5 ريال	2 2
SNU520-617	90	112	380	320	110	26	32	40	215	160	137.5	147.5	60	11.5	6	70	180	م24	م16	1220 كيلو 22220 كيلو 23220 كيلو	H220 H320 H2320	ريال 180X18 ريال180X12 ريال180X9. 7	2 2 1
SNU522-619	100	125	410	350	120	26	32	45	239	175	147.5	157.5	70	11.5	6	80	200	م24	م16	1222ك 22222ك 23222ك	ح222 ح322 ح2322	SR200X21 SR200X13.5 SR200X10.2	2 2 1
SNU524-620	110	140	410	350	120	26	32	45	271	185	157.5	167.5	70	11.5	6	86	215	م24	م16	22224ك 23224ك	ح3124 ح2324	ريال 215 × 14 ريال 215 × 10	2 1
SNU526	115	150	445	380	130	28	35	50	290	190	167.5	177.5	70	13	6	90	230	م24	م20	22226 ك 23226 ك	ح3126 ح2326	ريال 230 × 13 ريال 230 × 10	2 1
SNU528	125	150	500	420	160	35	42	50	302	205	177.5	187.5	80	13	6	98	250	م30	م24	22228 ك 23228 ك	ح3128 ح2328	ريال 250 × 15 ريال 250 × 10	2 1
SNU530	135	160	530	450	160	35	42	60	323	220	192.5	202.5	90	13.5	6	106	270	م30	م24	22230 ك 23230 ك	H3130 H2330	270×16.5 ريال 270×10	2 1
SNU532	140	170	550	470	160	35	42	60	344	235	202.5	212.5	90	13.5	6	114	290	م30	م24	22232 ك 23232 ك	ح3132 ح2332	ريال 290 × 17 ريال 290 × 10	2 1
SNG507-606	30	50	185	150	52	13	20	22	92	82	46.5	54.5		7.5	5	34	72	م10		1207 ك 22207 ك	ح207 ح307	72X8.5 ريال سعودي 72X5.5 ريال سعودي	2 2
SNG508-607	35	60	205	170	60	15	20	25	106	85	51.5	59.5		7.5	5	39	80	م12		1208 ك 22208 ك	ح208 ح308	80×10.5 ريال 80×8	2 2
SNG509	40	60	205	170	60	15	20	25	109	85	56.5	64.5		8.5	5	30	85	م12		1209 ك 22209 ك	ح209 ح309	85×5.5 ريال 85×7	2 1
SNG510-608	45	60	205	170	60	15	20	25	112	90	62	70.5		8.5	5	41	90	م12		1210 ك 22210 ك	ح210 ح310	90×10.5 ريال 90×9	2 2
SNG511-609	50	70	255	210	70	18	23	28	127	95	67	75.5	35	8.5	5	44	100	م16	م12	1211 ك 22211 ك	ح211 ح311	100×11.5 ريال 100×9.5 ريال	2 2
SNG512-610	55	70	255	210	70	18	23	30	133	105	72	80.5	35	8.5	5	48	110	م16	م12	1212 ك 22212 ك	ح212 ح312	ريال 110 × 13 ريال 110 × 10	2 2
SNG513-611	60	80	275	230	80	18	24	30	148	110	77	85.5	35	8.5	5	51	120	م16	م12	1213 ك 22213 ك	ح213 ح313	ريال 120 × 14 ريال 120 × 10	2 2
SNG515-612	65	80	280	230	80	18	26	30	154	115	87	95.5	40	8.5	5	56	130	م16	م12	1215 ك 22215 ك	ح215 ح315	130×15.5 ريال 130×12.5 ريال	2 2
SNG516-613	70	95	315	260	90	22	29	32	175	120	92.5	101	40	10.5	5	58	140	م20	م12	1216 ك 22216 ك	ح216 ح316	140×16 ريال 140×12.5 ريال	2 2
SNG517	75	95	320	260	90	22	30	32	181	125	97.5	106	50	10.5	5	61	150	م20	م12	1217 ك 22217 ك	ح217 ح317	150×16.5 ريال 150×12.5 ريال	2 2
SNG518-615	80	100	345	290	100	22	27	35	192	140	102.5	111	50	10.5	5	65	160	م20	م16	1218 ك 22218 ك 23218 ك	ح218 ح318 ح2318	ريال 160X17.5 ريال 160X12.5 ريال 160X12.5	2 2 1
SNG519-616	85	112	345	290	100	22	27	35	209	145	131	141	50	11.5	6	68	170	م20	م16	1219 ك 22219 ك	ح219 ح319	170×18 ريال 170×12.5 ريال	2 2
SNG520-617	90	112	380	320	110	26	32	40	215	160	137.5	147.5	60	11.5	6	70	180	م24	م16	1220 كيلو 22220 كيلو 23220 كيلو	H220 H320 H2320	SR180X18 SR180X12 SR180X9.7	2 2 1
SNG522-619	100	125	410	350	120	26	32	45	239	175	147.5	157.5	70	11.5	6	R80	200	م24	م16	1222ك 22222ك 23222ك	ح222 ح322 ح2322	SR200X21 SR200X13.5 SR200X10.2	2 2 1
SNG524-620	110	140	410	350	120	26	32	45	271	185	157.5	167.5	70	11. 5	6	86	215	م24	م16	22224ك 23224ك	ح3124 ح2324	SR215X14 SR2I5X10	2 1
SNG526	115	150	445	380	130	28	35	50	290	190	167.5	177.5	70	13	6	90	230	م24	م20	22226 ك 23226 ك	ح3126 ح2326	ريال 230 × 13 ريال 230 × 10	2 1
SNG528	125	150	500	420	150	35	42	50	302	205	177.5	187.5	80	13	6	98	250	م30	م24	22228 ك 23228 ك	ح3128 ح2328	ريال 250 × 15 ريال 250 × 10	2 1
SNG530	135	160	530	450	160	35	42	60	323	220	192.5	202.5	90	13.5	6	106	270	م30	م24	22230 ك 23230 ك	H3130 H2330	270×16.5 ريال 270×10	2 1
SNG532	140	170	550	470	160	35	42	60	344	235	202.5	212.5	90	13.5	6	114	290	م30	م24	22232 ك 23232 ك	ح3132 ح2332	ريال 290 × 17 ريال 290 × 10	2 1

رقم السكن	رمح ضياء (مم)	الأبعاد (مم)															تحمل رقم	كم المحول	تحديد موقع الدائري
رقم السكن	د1	ح ح12	W	L	a	b	c	m	ز ح12	f1 ح12	f2	د2 ح12	د3 ح12	V	u	s	تحمل رقم	كم المحول	رقم	الكمية
S3024K	110	112	215	150	390	110	40	320	56	8	10.7	113	135	30	36	م24	23024 ك	H3024	فر180/10	1
S3026K	115	125	239	160	420	120	45	350	62	8	10.7	118	140	30	36	م24	23026 ك	H3026	فر200/10	1
S3028K	125	140	259	170	420	120	45	350	63	9	12.2	128	154	30	36	م24	23028 ك	H3028	FR210/10	1
S3030K	135	150	278	175	460	130	45	380	66	9	12.2	138	164	30	36	م24	23030 ك	ح3030	فر225/10	1
S3032K	140	150	288	190	470	130	50	390	70	10	13.7	143	173	30	36	م24	23032 ك	H3032	فر240/10	1
S3034K	150	160	320	200	540	160	55	450	77	10	13.7	153	183	36	48	م30	23034 ك	H3034	فر260/10	1
S3036K	160	170	340	210	560	160	55	470	84	10	13.7	163	193	36	48	م30	23036 ك	ح3036	فر280/10	1
S3038K	170	170	353	210	560	160	55	470	85	10	13.7	173	203	36	48	م30	23038 ك	ح3038	فر290/10	1
S3040K	180	180	373	235	615	170	60	515	92	10	13.7	183	213	36	48	م30	23040 ك	ح3040	فر310/10	1
S3044K	200	200	408	255	690	190	70	580	100	11	15.5	203	240	42	50	م36	23044 ك	ح3044	فر340/10	1
S3048K	220	210	433	265	720	200	75	610	102	11	15.5	223	260	42	50	م36	23048 ك	ح3048	فر360/10	1
S3052K	240	240	485	285	820	220	80	680	114	12	17.3	243	286	52	70	م45	23052 ك	H3052	فر400/10	1
S3056K	260	250	505	295	860	230	80	720	116	12	17.3	263	306	52	70	م45	23056 ك	H3056	فر420/10	1

كتلة بلامر والإسكان: SD3000، SD500، 600
رقم السكن	رمح ديا	الأبعاد (مم)																	تحمل رقم	كم المحول	تحديد موقع الدائري		يا الدائري
رقم السكن	رمح ديا	د ح8	a	b	c	ز ح12	ح ح12	L	W	m	n	u	V	s	د2 ح12	د3 ح12	فاي H13	f2	تحمل رقم	كم المحول	رقم	الكمية	رقم	الكمية
SD3034	150	260	540	200	50	77	160	230	320	450	110	36	52	م30	153	183	10	13.8	23034 ك	H3034	260 ريال سعودي × 10	1
SD3036	160	280	560	220	50	84	170	250	340	470	120	36	52	م30	163	193	10	13.8	23036 ك	ح3036	280 × 10	1
SD3038	170	290	560	220	50	85	170	250	345	470	120	36	52	م30	173	203	10	13.8	23038 ك	ح3038	290 ريال سعودي × 10	1
SD3040	180	310	620	230	60	92	180	270	360	510	140	36	52	م30	183	213	10	13.8	23040 ك	ح3040	ريال 310 × 10	1
SD3044	200	340	700	260	65	100	200	290	400	570	160	36	55	م30	203	240	11	15.7	23044 ك	ح3044	340 ريال سعودي × 10	1
SD3048	220	360	740	270	65	102	210	300	420	610	170	36	55	م30	223	260	11	15.7	23048 ك	ح3048	ريال360×10	1
SD3052	240	400	820	300	70	114	240	330	475	680	190	43	62	م36	243	286	12	17.4	23052 ك	H3052	400 × 10	1
SD3056	260	420	860	320	85	116	250	350	500	710	200	43	62	م36	263	306	12	17.4	23056 ك	H3056	ريال420×10	1
SD3060	280	460	920	330	85	128	280	360	550	770	210	43	62	م36	283	332	13	19.1	23060 ك	ح3060	460 ريال سعودي 10	1
SD3064	300	480	940	340	85	131	280	370	560	790	210	43	62	م36	303	352	13	19.1	23064 ك	H3064	480 ريال سعودي × 10	1
SD3068	320	520	1020	370	100	143	310	400	615	860	230	50	70	م42	323	372	13	19.1	23068 ك	ح3068	ريال 520 × 10	1
SD3072	340	540	1060	390	100	144	325	410	640	890	250	50	70	م42	343	392	13	19.1	23072 ك	H3072	540 ريال سعودي × 10	1
SD3076	360	560	1080	390	100	145	340	410	665	900	260	50	70	م42	363	412	13	19.1	23076 ك	ح3076	560 × 10 ريال سعودي	1
SD534	150	310	620	230	60	106	180	270	360	510	140	36	52	م30	153	183	10	13.8	22234 ك	ح3134	ريال310×10	2
SD536	160	320	650	240	60	106	190	280	380	540	150	36	52	م30	163	193	10	13.8	22236 ك	ح3136	ريال320×10	2
SD538	170	340	700	260	65	112	200	290	400	570	160	36	55	م30	173	203	10	13.8	22238 ك	ح3138	340 ريال سعودي × 10	2
SD540	180	360	740	270	65	118	210	300	420	610	170	36	55	م30	183	213	10	13.8	22240 ك	ح3140	ريال360×10	2
SD544	200	400	820	300	70	128	240	330	475	680	190	43	62	م36	203	240	11	15.7	22244 ك	ح3144	ريال400×10	2
SD548	220	440	880	310	85	140	260	340	515	740	200	43	62	م36	223	260	11	15.7	22248 ك	ح3148	440 ريال سعودي × 10	2
SD552	240	480	940	340	85	150	280	370	560	790	210	43	62	م36	243	286	12	17.4	22252 ك	H3152	480 ريال سعودي × 10	2
SD556	260	500	990	370	100	150	300	390	590	830	230	50	70	م42	263	306	12	17.4	22256 ك	ح3156	500×10 ريال سعودي	2
SD560	280	540	1060	390	100	160	325	410	640	890	250	50	70	م42	283	332	13	19.1	22260 ألف	H316O	540 ريال سعودي × 10	2
SD564	300	580	1110	420	110	170	355	440	690	930	270	58	77	م48	303	352	13	19.1	22264 ك	ح3164	580 × 10 ريال سعودي	2
SD634	150	360	740	270	65	130	210	300	420	610	170	36	55	م30	153	183	10	13.8	22334 ك	H2334	ريال360×10	1
SD636	160	380	780	290	70	136	225	320	450	640	180	43	62	م36	163	193	10	13.8	22336 ك	H2336	380 ريال سعودي × 10	1
SD638	170	400	820	300	70	142	240	330	475	680	190	43	62	م36	173	203	10	13.8	22338 ك	H2338	ريال400×10	1
SD640	180	420	860	320	85	148	250	350	500	710	200	43	62	م36	183	213	10	13.8	22340 ك	H2340	ريال420×10	1
SD644	200	460	920	330	85	155	280	360	550	770	210	43	62	م36	203	240	11	15.7	22344 ك	H2344	460 ريال سعودي × 10	1
SD648	220	500	990	370	100	165	300	390	590	830	230	50	70	م42	223	260	11	15.7	22348 ك	H2348	500×10 ريال سعودي	1
SD652	240	540	1060	390	100	175	325	410	640	890	250	50	70	م42	243	286	12	17.4	22352 ك	H2352	540 ريال سعودي × 10	1
SD656	260	580	1110	420	110	185	355	440	690	930	270	58	77	م48	263	306	12	17.4	22356 ك	H2356	580 × 10 ريال سعودي	1
SD3134-TS	150	280	510	180	70	108	170	240	335	430	100	30	36	م24	230		14		23134 ك	ح3134	280x10 ريال سعودي	2	TS34	2
SD3136-TS	160	300	530	190	75	116	180	250	355	450	110	30	36	م24	240		15		23136 ك	ح3136	300x10 ريال سعودي	2	TS36	2
SD3138-TS	170	320	560	210	80	124	190	270	375	480	120	30	36	م24	260		10		23138 ك	ح3138	320x10 ريال سعودي	2	TS38	2
SD3140-TS	180	340	610	230	85	132	210	290	410	510	130	35	40	م30	280		10		23140 ك	ح3140	340x10 ريال سعودي	2	TS40	2
SD3144-TS	200	370	640	240	90	140	220	300	435	540	140	35	40	م30	290		12		23144 ك	ح3144	370 ريال سعودي × 10	2	TS44	2
SD3148-TS	220	400	700	260	95	148	240	320	475	600	150	35	40	م30	310		12		23148 ك	ح3148	400x10 ريال سعودي	2	TS48	2
SD3152-TS	240	440	770	280	100	164	260	330	515	650	160	40	48	م36	320		13		23152 ك	H3152	440 ريال سعودي × 10	2	TS52	2
SD3156-TS	260	460	790	280	105	166	280	330	550	670	160	42	50	م36	320		16		23156 ك	ح3156	460 ريال سعودي × 10	2	TS56	2
SD3160-TS	280	500	830	310	110	180	300	360	590	710	190	42	60	م36	350		22		23160 ألف	H3160-HG	500x10 ريال سعودي	2	TS60	2
SD3164-TS	300	540	880	330	115	196	320	380	630	750	200	42	60	م36	370		23		23164 ك	H3164-HG	540x10 ريال سعودي	2	TS64	2
SD3168-TS	320	580	965	380	120	210	340	410	670	840	240	49	59	م45	390		25		23168 ك	H3168-HG	580x10 ريال سعودي	2	TS68	2
SD3172-TS	340	600	1040	390	130	212	360	410	720	890	255	49	59	م50	390		22		23172 ك	H3172-HG	600x10 ريال سعودي	2	TS72	2
SD3176-TS	360	620	1120	400	135	214	380	410	750	980	255	60	72	م55	405		22		23176 ك	H3176-HG	620x10 ريال سعودي	2	TS76	2
SD3180-TS	380	650	1245	420	140	220	400	440	790	1050	270	65	78	م60	405		22		23180 ألف	H3180-HG	650 ريال سعودي × 10	2	TS80	2

كتلة بلامر والإسكان: SD3100
رقم السكن	رمح ديا	الأبعاد (مم)																	تحمل رقم	كم المحول		تحديد موقع الدائري
رقم السكن	رمح ديا	د ح8	a	b	c	ز ح12	ح ح12	L	L2	W	m	n	u	v	J	X	Z	S	تحمل رقم	كم المحول		رقم	الكمية
SD3134	150	280	510	18ج	70	108	170	230	308	335	430	100	30	36	14	65	120	م24	23134 ك	ح3134	HE3134	280 ريال سعودي × 10	2
SD3136	160	300	530	19ج	75	116	180	240	318	355	450	110	30	36	15	68	130	م24	23136 ك	ح3136	HE3136	ريال300×10	2
SD3138	170	320	560	21ج	80	124	190	260	336	375	480	120	30	38	10	80	140	م24	23138 ك	ح3138	HE3138	ريال320×10	2
SD3140	180	340	610	23ج	85	132	210	280	356	410	510	130	35	40	10	82	150	م30	23140 ك	ح3140	HE3140	340 ريال سعودي × 10	2
SD3144	200	370	640	24ج	90	140	220	290	368	435	540	140	35	40	12	90	155	م30	23144 ك	ح3144		370 ريال سعودي × 10	2
SD3148	220	400	700	26ج	95	148	240	310	388	475	600	150	35	40	12	100	160	م30	23148 ك	ح3148		ريال400×10	2
SD3152	240	440	770	28ج	100	164	260	320	400	515	650	160	40	48	13	105	170	م36	23152 ك	H3152		440 ريال سعودي × 10	2
SD3156	260	460	790	28ج	105	166	280	320	400	550	670	160	42	50	16	105	170	م36	23156 ك	ح3156		460 ريال سعودي × 10	2
SD316O	280	500	830	31ج	110	180	300	350	426	590	710	190	42	60	22	110	190	م36	23160 ألف	H3160		500×10 ريال سعودي	2
SD3164	300	540	880	33ج	115	196	320	370	448	630	750	200	42	60	23	120	200	م36	23164 ك	ح3164		540 ريال سعودي × 10	2
SD3168	320	580	965	38ج	120	210	340	410	488	670	840	240	49	59	25	135	220	م45	23168 ك	ح3168		580 × 10 ريال سعودي	2
SD3172	340	600	1040	39ج	130	212	360	410	498	720	890	255	49	59	22	145	225	م45	23172 ك	ح3172		600×10 ريال سعودي	2
SD3176	360	620	1120	40 درجة مئوية	135	214	380	430	520	750	980	255	60	72	22	145	240	م55	23176 ك	ح3176		620×10 ريال سعودي	2
SD318O	380	650	1245	42ج	140	220	400	430	552	790	1050	270	65	78	22	150	260	م60	23180 ألف	H3180		650 ريال سعودي × 10	2

بلامر بلوك والإسكان: SN3000، 3100
رقم السكن		رمح د يا د1 (مم)	الأبعاد (مم)																		تحمل رقم	كم المحول	تحديد موقع حلقة
			د ح8	a	b	c	ز ح12	ح ح12	L	W	m	n	u	v	f1 ح13	f2	S		د2 ح12	د3 ح12			تحديد موقع حلقة
			د ح8	a	b	c	ز ح12	ح ح12	L	W	m	n	u	v	f1 ح13	f2	-2	-4	د2 ح12	د3 ح12			رقم	الكمية
SN3024	SSN3024	110	180	380	110	40	56	112	160	218	320	60	26	32	8	107	م24	م16	113	135	23024 ك	H3024	180×10 ريال سعودي	1
SN3026	SSN3026	115	200	410	120	45	62	125	175	240	350	70	26	32	8	107	م2 4	م16	118	140	23026 ك	H3026	200×10 ريال سعودي	1
SN3028	SSN3028	125	210	410	120	45	63	140	185	270	350	70	26	32	9	12.2	م2 4	م16	128	154	23028 ك	H3028	210 ريال سعودي × 10	1
SN3030	SSN3030	135	225	445	130	50	66	150	175	283	380	70	28	36	9	12.22	م24	م20	138	164	23030 ك	ح3030	225 ريال سعودي × 10	1
SN3032	SSN3032	140	240	460	130	40	70	150	190	300	390	70	28	38	10	13.7	م24	م20	143	173	23032 ك	H3032	240 ريال سعودي × 10	1
SN3034	SSN3034	150	260	540	160	50	77	160	205	325	450	90	33	42	10	13.7	م30	م20	153	183	23034 ك	H3034	260 ريال سعودي × 10	1
SN3036	SSN3036	160	280	550	160	50	84	170	215	345	470	90	33	42	10	137	م30	م20	163	193	23036 ك	ح3036	280 ريال سعودي × 10	1
SN3038	SSN3038	170	290	550	160	60	85	170	235	345	470	90	33	42	10	13.7	م30	م24	173	203	23038 ك	ح3038	290 ريال سعودي × 10	1
SN3122	SSN3122	100	180	380	110	40	66	112	160	218	320	60	26	32	8	108	م24	م16	102	125	23122 ك	H3122	180×10 ريال سعودي	1
SN3124	SSN3124	110	200	410	120	45	72	125	175	240	350	70	26	32	8	107	م24	م16	113	135	23124 ك	H3124	200×10 ريال سعودي	1
SN3126	SSN3126	115	210	410	120	45	74	140	185	270	350	70	26	32	8	107	م24	م16	118	140	23126 ك	H3126	210 ريال سعودي × 10	1
SN3128	SSN3128	125	225	445	130	50	78	150	175	285	380	70	28	36	9	12.2	م24	م20	128	154	23128 ك	H3128	225 ريال سعودي × 10	1
SN3130	SSN3130	135	250	500	150	50	90	150	205	305	420	80	33	42	9	12.2	م30	م24	138	164	23130 ألف	ح3130	250 ريال سعودي × 10	1
SN3132	SSN3132	140	270	530	160	60	96	160	220	325	450	90	33	42	10	13.7	م30	م2 4	143	173	23132 ك	H3132	SR2 70X10	1

بلامر بلوك والإسكان: 722500DA, DB
رقم السكن		رمح ضياء	الأبعاد (مم)																تحمل رقم	كم المحول	رقم تحديد الموقع
دا	ديسيبل	د1 (مم)	أأ	أب	g	با	ب	D	H	أهلاً	J	L	S	f1 ح12	f2	د2 ح12	د3 ح12	G	تحمل رقم	كم المحول	رقم	الكمية
722505DA	722505DB	20	51.5	56.5	10	15	12.5	75	100	38	96	110	11.5	3	4.2	21.5	31	م10	1205 إيك 2205 إيك 22205 إيك	ح205 ح305 ح305	FRB5/52 ZW42X52 ZW42X52	1
722506DA	722506 ديسيبل	25	57	59.5	12	16	15	86	117	44	116	130	11.5	4	5.4	26.5	38	م10	1206 إيك 2206 إيك 22206 إيك	ح206 ح306 ح306	FRB6/62 ZW50X62 ZW50X62	1
722507DA	722507 ديسيبل	30	59.5	63.5	12	16	14.5	97	130	48.5	130	145	14	4	5.4	31.5	43	م12	1207 إك 2207 إك 22207 إك	ح207 ح307 ح307	FRB8/72 ZW65X72 ZW65X72	1
722508DA	722508DB	35	64	65.5	12	17	18	108	143	54	140	160	14	4	5.4	36.5	48	م12	1208 إيك 2208 إيك 22208 إيك	ح208 ح308 ح308	FRB7/80 ZW70X80 ZW70X80	1
722509DA	722509DB	40	64.5	69.5	12	19	16.5	113	160	60	160	180	14	4	5.4	41.5	53	م12	1209 إيك 2209 إيك 22209 إيك	ح209 ح309 ح309	FRB6/85 ZW75 X85 ZW75 X85	1
722510دا	722510 ديسيبل	45	68.5	73	15	22	175	118	160	60	160	180	14	4	5.4	46.5	58	م12	1210 إيك 2210 إيك 22210 إيك	H210 H310 H310	FRB5/90 ZW80X90 ZW80X90	1
722511 د	722511 ديسيبل	50	75.5	81.5	15	24	19.5	128	172	65	170	192	14	5	6.8	51.5	67	م12	1211 إك 2211 إك 22211 إك	ح211 ح311 ح311	FRB6/100 ZW85X100 ZW85X100	1
722512دا	722512 ديسيبل	55	77	82	15	23	19	142	189	72	180	210	14	5	6.8	56.5	72	م12	1212 إيك 2212 إيك 22212 إيك	ح212 ح312 ح312	FRB8/110 ZW90X110 ZW90X110	1
722513DA	722513DB	60	80	86	15	22	20	152	203	78	190	225	14	5	6.8	62	77	م12	1213 إيك 2213 إيك 22213 إيك	ح213 ح313 ح313	FRB10/120 FRB2/120 FRB2/120	1

كتلة بلامر والإسكان: 722500 A، B type
رقم السكن		رمح ضياء	الأبعاد (مم)															تحمل رقم	كم المحول	تحديد موقع الدائري
A	B	دي (مم)	أأ	أب	g	با	ب	D	أهلاً	E	L	S	f1 ح12	f2	د2 ح12	د3 ح12	G	تحمل رقم	كم المحول	رقم	الكمية
722515أ	722515ب	65	100	107	25	30	23	168	95	152	190	18	5	6.8	66.5	82	م16	1215 ك 2215 ك 22215 ك	ح215 ح315 ح315	FRB8/130 FRB10/130 FRB10/130	2 1 1
722516أ	722516ب	70	102	114	25	31	22	176	98	152	196	18	6	8.1	71.5	89	م16	1216 ك 2216 ك 22216 ك	ح216 ح316 ح316	FRB8. 5/140 FRB10/140 FRB10/140	2 1 1
722517أ	722517ب	75	107	115	25	31	24	188	105	170	210	22	6	8.1	76.5	94	م16	1217 ك 2217 ك 22217 ك	ح217 ح317 ح317	FRB9/150 FRB10/150 FRB10/150	2 1 1
722518أ	722518ب	80	112	119	25	30	25	198	105	170	210	22	6	8.1	81.5	99	م16	1218 ك 2218 ك 22218 ك	ح218 ح318 ح318	FRB10/160 FRB10/160 FRB10/160	2 1 1
722520أ	722520ب	90	124	134	30	30	31	224	125	198	250	22	7	9.3	92	111	م20	1220 ك 2220 ك 22220 ك	H220 H320 H320	FRB11/180 FRB10/180 FRB10/180	2 1 1
722522أ	722522ب	100	134	137	30	30	33	246	135	219	270	22	8	10.8	102	125	م20	1222 ك 2222 ك 22222 ك	ح222 ح322 ح322	FRB12. 5/200 FRB10/200 FRB10/200	2 1 1

المزايا الرئيسية لمبيت كتلة الوسادة

1. الآلات الدقيقة للتشغيل المستقر

يتم تصنيع تجويف السكن باستخدام الحاسب الآلي لضمان التركيز العالي بين العمود ومقعد المحمل. وهذا يقلل من الاهتزاز والتآكل غير الطبيعي في أنظمة النقل والمحركات والمعدات الصناعية.

بالنسبة لتطبيقات التحميل المستمر، يوصى باستخدام الهياكل المصنوعة من الحديد الزهر نظرًا لصلابة أعلى مقارنة بالبدائل خفيفة الوزن.

2. اختيار المواد للصناعات المختلفة

HT200 الحديد الزهر– التطبيقات الصناعية العامة
حديد الدكتايل– البيئات المقاومة للصدمات العالية
الفولاذ المقاوم للصدأ– الظروف الرطبة أو المسببة للتآكل
لدن بالحرارة– بيئات تجهيز الأغذية وغسلها

بالنسبة للمعدات المتربة أو الخارجية، يوصى بتصميمات الختم المزدوج لتحسين احتجاز الشحوم ومقاومة التلوث.

3. المعالجة السطحية لإطالة عمر الخدمة

يعمل الطلاء الاختياري المضاد للصدأ والطلاء الكهربي على تحسين مقاومة التآكل بشكل كبير.

في المناطق الرطبة مثل جنوب شرق آسيا، يكون أداء العلب المطلية أفضل أثناء التخزين والنقل على المدى الطويل مقارنة بالحديد الزهر غير المعالج.

4. الإنتاج الصارم ومراقبة الجودة

يقوم مصنعنا بتشغيل خطوط الطحن والتجميع الآلية وفقًا لمعايير التفتيش الصارمة.

فحص الأبعاد
اختبار تحمل التحمل
التحكم في خشونة السطح
مطابقة الخلوص الشعاعي
اختبار الضوضاء والدوران

تتبع جميع أنظمة الإنتاج معايير الجودة ISO9001 وIATF 16949.

IATF 16949 ISO9001

التطبيقات

أنظمة النقل

يضمن محاذاة العمود المستقرة لخطوط الإنتاج المستمرة.

الآلات الزراعية

يستخدم على نطاق واسع في آلات رش الأسمدة، وجزازات العشب، وتسويات الأراضي، وأنظمة الري بسبب المقاومة القوية للغبار والاهتزاز.

المحركات والمضخات الكهربائية

يحسن استقرار الدوران ويقلل من انحراف العمود أثناء دورات التشغيل الطويلة.

معدات المواد الغذائية والتغليف

تعتبر العلب المصنوعة من الفولاذ المقاوم للصدأ واللدائن الحرارية مثالية للغسيل والبيئات الحساسة للتآكل.

توصيات التثبيت

تحقق من تحمل العمود قبل التثبيت
تجنب قوة القفل المفرطة على مجموعة البراغي
قم بإجراء إعادة تشحيم دورية تحت درجة حرارة عالية
استخدم وحدات محكمة الغلق في البيئات المتربة
اختر السكن المصنوع من الفولاذ المقاوم للصدأ أو المطلي في المناطق ذات الرطوبة العالية

حلول تصنيع المعدات الأصلية والعرف

نحن نقدم الدعم الكامل لتصنيع المعدات الأصلية بما في ذلك:

أبعاد السكن المخصصة
تحمل مجموعات إدراج
خيارات المعالجة السطحية
نقش الشعار
تخصيص التغليف

يختارنا العديد من العملاء العالميين لبرامج الاستبدال طويلة الأجل بسبب اتساق الأبعاد المستقر وتقليل مشكلات التثبيت.

لماذا تختار محامل BMT

نحن لسنا مجرد مورد للمحامل القياسية، ولكن أيضًا شركة مصنعة تتمتع بخبرة عميقة في التطبيقات الصناعية.

نحن نساعد العملاء على اختيار الحلول السكنية المناسبة بناءً على:

شروط التحميل
سرعة الدوران
بيئة العمل
تردد الصيانة
توازن التكلفة والأداء

وهذا يضمن عمر خدمة أطول وتقليل وقت التوقف عن العمل في التطبيقات الحقيقية.

حول محامل BMT

محامل بي إم تيهي شركة مصنعة ومصدرة محترفة للمحامل من الصين متخصصة في حلول المحامل عالية الدقة وطويلة العمر للعملاء الصناعيين العالميين.

نعمل باستمرار على تحسين القدرة الإنتاجية وأنظمة مراقبة الجودة لضمان إمدادات OEM مستقرة في جميع أنحاء العالم.

الاتصال ووسائل الإعلام

يوتيوب: قناة يوتيوب محامل BMT

تيك توك: محامل BMT تيك توك

فيسبوك: صفحة الفيسبوك للمحامل BMT

الفئة ذات الصلة

إرسال استفسار

معلومات الاتصال



عنوان

No.183، Longfeng، غرب المنطقة الصناعية Zhangting، يوياو، نينغبو، الصين


هاتف

+86-15990260649


بريد إلكتروني

info@demy-bearing.com

أرسل مواصفات المحامل الصناعية، والمحامل الكروية ذات الأخدود العميق، والمحامل الأسطوانية المستدقة، والمزيد. يستجيب فريق BMT في غضون 24 ساعة بأسعار تنافسية للمحامل المتينة.
