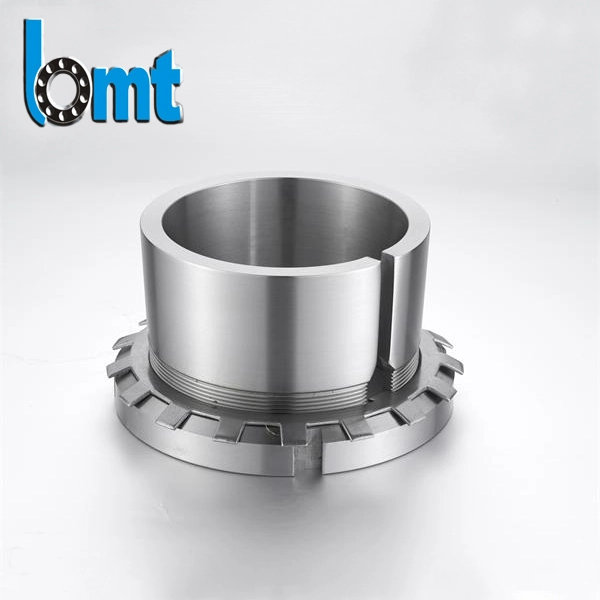

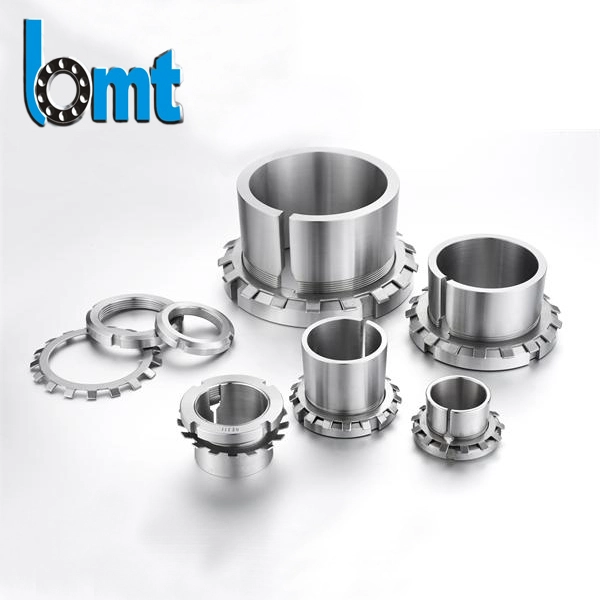

أكمام المحول

تعتبر الأكمام المحولة مكونات ميكانيكية أساسية لتركيب محامل التجويف المستدقة على أعمدة أسطوانية. إنها تتيح التركيب والتفكيك الآمن والفعال للمحامل، مما يقلل وقت التجميع ويحسن دقة المحاذاة. تم تصميم هذه الأغطية لتبسيط عملية التثبيت وفي الوقت نفسه الحفاظ على الأداء، وتُستخدم على نطاق واسع في مختلف القطاعات الصناعية. BMT هي علامة تجارية موثوقة في مجال المكونات الميكانيكية الدقيقة، وتقدم مجموعة متنوعة من المنتجات التي تلبي معايير SKF وISO.

إرسال استفسار

وصف المنتج

خصائص المنتج

تتميز أكمام المحولات الخاصة بشركة BMT بالتناقص التدريجي عالي الدقة الذي يتوافق مع التجويف الداخلي للمحمل. يأتي كل كم مع صامولة قفل وغسالة أو مشبك قفل، لتأمين المحمل في المكان المناسب. وهي مصممة للاستخدام على كل من الأعمدة العادية والمتدرجة ومناسبة للتطبيقات ذات الأحمال المتوسطة إلى الثقيلة. تضمن الأبعاد والمواد القياسية أن تكون الأكمام متينة ومقاومة للتآكل وإعادة الاستخدام المتعددة دون فقدان الأداء.

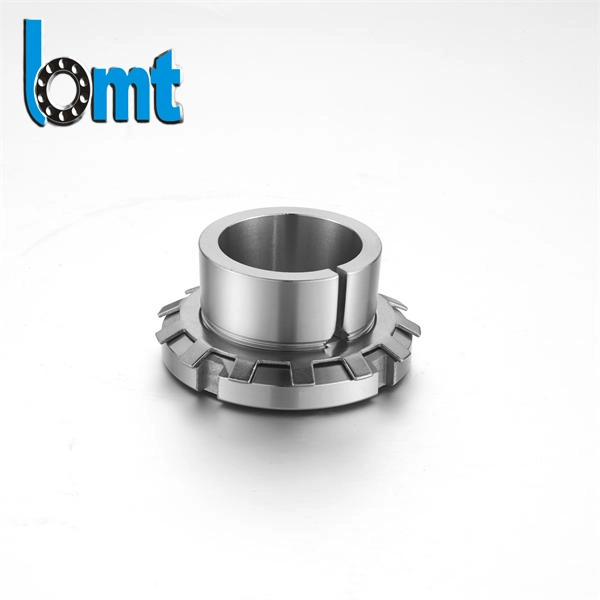

Adapter Sleeves

المعلمات التقنية

أكمام المحول وأكمام السحب: المحول H200، 300، H2000، 3000

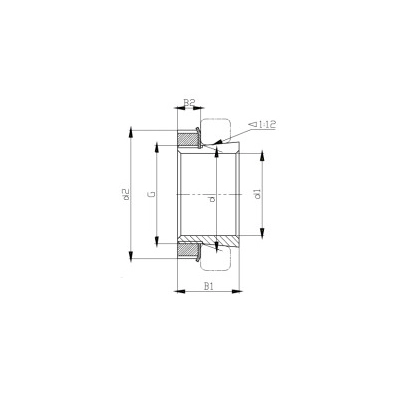

التكيف مع سييف	رمح د1	الأبعاد (مم)					تعبير
التكيف مع سييف	همم	d	d2	ثنائية	B2	G	كم	غطاء الجوز	غسالة القفل	بطاقة القفل
ح204	17	20	32	24	7	M20X1	A204	كم4	MB04
H205	20	25	38	26	8	M25X1. 5	A205	كم5	MB05
ح206	25	30	45	27	8	M30X1. 5	أ206	كم6	MB06
H207	30	35	52	29	9	M35X1. 5	A207	كم7	MB07
H208	35	40	58	31	10	M40X1. 5	A208	كم8	MB08
H209	40	45	65	33	11	M45X1. 5	A209	KM9	MB09
H210	45	50	70	35	12	M50X1. 5	أ210	كم10	MB10
ح211	50	55	75	37	12	M55X2	أ211	كم11	MB11
ح212	55	60	80	38	13	M60X2	A212	كم12	MB12
H213	60	65	85	40	14	M65X2	A213	كم 13	MB13
ح214	60	70	92	41	14	M70X2	أ214	كم14	MB14
H215	65	75	98	43	15	M75X2	A215	كم 15	إم بي 15
ح216	70	80	105	46	17	M80X2	A216	كم16	MB16
H217	75	85	110	50	18	M85X2	A217	كم 17	MB17
ح218	80	90	120	52	18	M90X2	A218	ال	MB18
H219	85	95	125	55	19	M95X2	A219	كو19	إم بي 19
H220	90	100	130	58	20	M100X2	A220	كم 20	إم بي 20
H221	95	105	140	60	20	M105X2	A221	كم21	MB21
H222	100	110	145	63	21	M110X2	A222	KM22	MB22
ح304	17	20	32	28	7	M20X1	A304	كم4	MB04
ح305	20	25	38	29	8	M25X1. 5	A305	كم5	MB05
ح306	25	30	45	31	8	M30X1. 5	أ306	كم6	MB06
H307	30	35	52	35	9	M35X1. 5	A307	كم7	MB07
ح308	35	40	58	36	10	M40X1. 5	A308	كم8	MB08
H309	40	45	65	39	11	M45X1. 5	A309	KM9	MB09
ح310	45	50	70	42	12	M50X1. 5	A310	كم10	MB10
ح311	50	55	75	45	12	M55X2	A311	كم11	MB11
H312	55	60	80	47	13	M60X2	A312	كم12	MB12
H313	60	65	85	50	14	M65X2	A313	كم 13	MB13
ح314	60	70	92	52	14	M70X2	أ314	كم14	MB14
ح315	65	75	98	55	15	M75X2	A315	كم 15	إم بي 15
H316	70	80	105	59	17	M80X2	A316	كم16	MB16
H317	75	85	110	63	18	M85X2	A317	كم 17	MB17
ح318	80	90	120	65	18	M90X2	A318	ال	MB18
H319	85	95	125	68	19	M95X2	A319	كو19	إم بي 19
H320	90	100	130	71	20	M100X2	A320	كم 20	إم بي 20
ح321	95	105	140	74	20	M105X2	A321	كم21	MB21
ح322	100	110	145	77	21	M110X2	A322	KM22	MB22
H2304	17	20	32	31	7	M20X1	A2304	كم04	MB04
H2305	20	25	38	35	8	M25X1. 5	A2305	كم05	MB05
H2306	25	30	45	38	8	M30X1. 5	A2306	كم06	MB06
H2307	30	35	52	43	9	M35X1. 5	A2307	كم07	MB07
H2308	35	40	58	46	10	M40X1. 5	A2308	كم08	MB08
H2309	40	45	65	50	11	M45X1. 5	A2309	كو09	MB09
H2310	45	50	70	55	12	M50X1. 5	A2310	كم10	MB10
H2311	50	55	75	59	12	M55X2	A2311	كم11	MB11
H2312	55	60	80	62	13	M60X2	A2312	كم12	MB12
H2313	60	65	85	65	14	M65X2	A2313	كم 13	MB13
H2314	60	70	92	68	14	M70X2	A2314	كم14	MB14
H2315	65	75	98	73	15	M75X2	A2315	كم 15	إم بي 15
H2316	70	80	105	78	17	M80X2	A2316	كم16	MB16
H2317	75	85	110	82	18	M85X2	A2317	كم 17	MB17
H2318	80	90	120	86	18	M90X2	A2318	ال	MB18
H2319	85	95	125	90	19	M95X2	A2319	كو19	إم بي 19
H2320	90	100	130	97	20	M100X2	A2320	كم 20	إم بي 20
H2321	95	105	140	101	20	M105X2	A2321	كم21	MB21
H2322	100	110	145	105	21	M110X2	A2322	KM22	MB22
H2324	110	120	155	112	22	M120X2	A2324	كم 24	MB24
H2326	115	130	165	121	23	M130X2	A2326	كم 2	MB26
H2328	125	140	180	131	24	M140X2	A2328	كم 28	MB28
H2330	135	150	195	139	26	M150X2	A2330	كم 30	إم بي 30
H2332	140	160	210	147	28	M160X3	A2332	KM32	MB32
H2334	150	170	220	154	29	M170X3	A2334	KM34	MB34
H2336	160	180	230	161	30	M180X3	A2336	كم 36	MB36
H2338	170	190	240	169	31	M190X3	A2338	KM38	MB38
H2340	180	200	250	176	32	M200X3	A2340	كم 40	إم بي 40
H2344	200	220	280	186	44	T220X4	A2344	HM44		MS44
H2348	220	240	300	199	46	T240X4	A2348	إتش إم 48		MS48
H2352	240	260	330	211	49	T260X4	A2352	HM52		MS52
H2356	260	280	350	224	51	T280X4	A2356	اتش ام56		MS56
H3120	90	100	130	76	20	M100X2	A3120	كم 20	إم بي 20
H3122	100	110	145	81	21	M110X2	A3122	KM22	MB22
H3124	110	120	155	88	22	M120X2	A3124	كم 24	MB24
H3126	115	130	165	92	23	M130X2	A3126	كم 2	MB26
H3128	125	140	180	97	24	M140X2	A3128	كم 28	MB28
H3130	135	150	195	111	26	M150X2	A3130	كم 30	إم بي 30
H3132	140	160	210	119	28	M160X3	A3132	KM32	MB32
H3134	150	170	220	122	29	M170X3	A3134	KM34	MB34
H3136	160	180	230	131	30	M180X3	A3136	كم 36	MB36
H3138	170	190	240	141	31	M190X3	A3138	KM38	MB38
ح3140	180	200	250	150	32	M200X3	A3140	كم 40	إم بي 40
ح3144	200	220	280	161	44	T220X4	A3144	كم 44		MS44
ح3148	220	240	300	172	46	T240X4	A3148	كم 48		MS48
H3152	240	260	330	190	49	T260X4	A3152	KM52		MS52
ح3156	260	280	350	195	51	T280X4	A3156	كم56		MS56
H3160	280	300	380	208	53	T300X4	A3160	كم60		MS60
ح3164	300	320	400	226	56	T320X5	A3164	كم64		MS64
ح3168	320	340	440	254	72	T340X5	A3168	كم 68		MS68
H3172	340	360	460	259	75	T360X5	A3172	KM72		MS72
H3176	360	380	490	264	77	T380X5	A3176	كم76		MS76
H3180	380	400	520	272	82	T400X5	A3180	كم 80		MS80
ح3184	400	420	540	304	90	T420X5	A3184	كم 84		MS84
H3188	410	440	560	307	90	T440X5	A3188	كم 88		MS88
H3192	430	460	580	326	95	T460X5	A3192	KM92		MS92
H3196	450	480	620	335	95	T480X5	A3196	كم 96		MS96
H3024	110	120	145	72	22	M120X2	A3024	KML24	MBL24
H3026	115	130	155	80	23	M130X2	A3026	KML26	MBL26
H3028	125	140	165	82	24	M140X2	A3028	KML28	MBL28
ح3030	135	150	180	87	26	M150X2	A3030	كل3030	MBL30
H3032	140	160	190	93	28	M160X3	A3032	KML32	MBL32
H3034	150	170	200	101	29	M170X3	A3034	KML34	MBL34
ح3036	160	180	210	109	30	M180X3	A3036	KML36	MBL36
H3038	170	190	220	112	31	M190X3	A3038	KML38	MBL38
ح3040	180	200	240	120	32	M200X3	A3040	كم 40	MBL40
ح3044	200	220	260	126	41	T220X4	A3044	KML44		MSL44
ح3048	220	240	290	133	46	T240X4	A3048	كما		MSL48
H3052	240	260	310	145	46	T260X4	A3052	KML52		MSL52
H3056	260	280	330	152	50	T280X4	A3056	KML56		MSL56
ح3060	280	300	360	168	54	T300X4	A3060	KML60		MSL60
H3064	300	320	380	171	55	T320X5	A3064	KML64		MSL64
ح3068	320	340	400	187	58	T340X5	A3068	KML68		MSL68
H3072	340	360	420	188	58	T360X5	A3072	KML72		MSL72
H3076	360	380	450	193	62	T380X5	A3076	KML76		MSL76
ح3080	380	400	470	210	66	T400X5	A3080	KML80		MSL80
H3084	400	420	490	212	66	T420X5	A3084	KML84		MSL84
ح3088	410	440	520	228	77	T440X5	A3088	KML88		MSL88
ح3092	430	460	540	234	77	T460X5	A3092	KML92		MSL92
H3096	450	480	560	237	77	T480X5	A3096	KML96		MSL96

أكمام المحول وأكمام السحب: غلاف المحول H3200
التكيف مع سييف	الأبعاد (مم)						تعبير
التكيف مع سييف	د1	d	d2	ثنائية	b2	G	غربال	غطاء الجوز	بطاقة القفل
H3260	280	300	380	240	53	T300X4	A3260	اتش ام60	MS60
H3264	300	320	400	258	56	T320X5	A3264	HM64	MS64
ح3268	320	340	440	288	72	T340X5	A3268	اتش ام68	MS68
H3272	340	360	460	299	75	T360X5	A3272	HM72	MS72
ح3276	360	380	490	310	77	T380X5	A3276	HM76	MS76
H3280	380	400	520	328	82	T400X5	A3280	اتش ام80	MS80
H3284	400	420	540	352	90	T420X5	A3284	اتش ام84	MS84
ح3288	410	440	560	361	90	T440X5	A3288	اتش ام88	MS88
H3292	430	460	580	382	95	T460X5	A3292	HM92	MS92
H3296	450	480	620	397	95	T480X5	A3296	HM96	MS96

أكمام المحول وأكمام السحب: أكمام السحب من سلسلة AH
كم المحول	البعد (مم)										غطاء الجوز
كم المحول	د1	d	B3	ب4	د1	D2	a	b	f	G	غطاء الجوز
AH208	35	40	25	27	41.5	41	9	6	2	M45x1.5	كو09
AH209	40	45	26	29	46.67	46	9	6	2	م50x1.5	كم10
AH210	45	50	28	31	51.15	51	10	7	2	M55x2	كم11
AH211	50	55	29	32	56.83	56	10	7	3	M60x2	كم12
AH212	55	60	32	35	62	61.5	11	8	3	M65x2	كم 13
AHX213	60	65	32.5	36	67.08	66.5	11	8	3	M70x2	كم14
AHX214	65	70	33.5	37	72.17	71.5	11	8	3	M75x2	كم 15
AHX215	70	75	34.5	38	77.25	76.5	11	8	3	M80x2	كم16
AH216	75	80	35.5	39	82.33	81.5	11	8	3	M90x2	ال
AH217	80	85	38.5	42	87.5	87	12	9	3	M95x2	كو19
AH218	85	90	40	44	92.67	92	12	9	3	M100x2	كم 20
AH219	90	95	43	47	97.83	97	13	10	4	M105x2	كم21
AH220	95	100	45	49	103	102.5	13	10	4	M110x2	KM22
AH222	105	110	50	54	113.33	112.5	14	11	4	M120x2	كم 24
AH224	115	120	53	57	123.5	123	15	12	4	M130x2	كم 2
AH226	125	130	53	57	133.5	133	15	12	4	M140x2	كم 28
AH228	135	140	56	61	143.75	143	16	13	4	M150x2	كم 30
AH230	145	150	60	65	154	153.5	17	14	4	M160x3	KM32
AH232	150	160	64	69	164.25	163	18	15	5	M170x3	KM34
AH234	160	170	69	74	174.58	173	19	16	5	M180x3	كم 36
AH236	170	180	69	74	184.58	183	19	16	5	M190x3	KM38
AHX238	180	190	73	78	194.58	193	23	17	5	M200x3	كم 40
AHX240	190	200	77	82	204.83	203	24	18	5	Tr210x4	كم 42
AHX244	200	220	85	91	225.58	224	24	18	5	Tr230x4	كم 46
AHX248	220	240	96	102	246.17	245	28	22	5	Tr260x4	KM52
AHX252	240	260	105	111	266.83	265	29	23	6	Tr280x4	كم56
AHX256	260	280	105	113	287	286	29	23	6	Tr300x4	كم60
AH3024	115	120	60	64	124	123.5	16	13	4	M130x2	KML26
AH3026	125	130	67	71	134.5	134	17	14	4	M140x2	KML28
AH3028	135	140	68	73	144.67	144	17	14	4	M150x2	كل3030
AH3030	145	150	72	77	154.92	154	18	15	4	M160x3	KML32
AH3032	150	160	77	82	165.25	164	19	16	5	M170x3	KML34
AH3034	160	170	85	90	175.83	174	20	17	5	M180x3	KML36
AH3036	170	180	92	98	186.25	185	23	17	5	M190x3	KML38
AHX3038	180	190	96	102	196.5	195	24	18	5	M200x3	كم 40
AHX3040	190	200	102	108	206.92	205	25	19	5	Tr210x4	كم 42
AHX3044	200	220	111	117	227.58	226	26	20	5	Tr230x4	كم 46
AH3048	220	240	116	123	248	247	27	21	5	Tr260x4	HML52
AH3052	240	260	128	135	268.83	267	29	23	6	Tr280x4	HML56
AH3056	260	280	131	139	289.08	288	30	24	6	Tr300x4	HML60
AH3060	280	300	145	153	310.08	309	32	26	6	Tr320x5	HML64
AHX3064	300	320	149	157	330.33	329	33	27	6	Tr340x5	HML68
AHX3068	320	340	162	171	351.42	350	34	28	6	Tr360x5	HML72
AHX3072	340	360	167	176	371.67	370	36	30	6	Tr380x5	HML76
AHX3076	360	380	170	180	391.92	390	37	31	6	Tr400x5	HML80
AHX3080	380	400	183	193	412.83	411	39	33	6	Tr420x5	HML84
AHX3084	400	420	186	196	433	432	40	34	8	Tr440x5	HML88
AHX3088	420	440	194	205	453.67	452	41	35	8	Tr460x5	HML92
AHX3092	440	460	202	213	474.17	473	43	37	8	Tr480x5	HML96
AHX3096	460	480	205	217	494.42	493	44	38	8	Tr500x5	إتش إم إل/500
AH2308	35	40	40	43	42.75	42	10	7	2	M45x1.5	كو09
AH2309	40	45	44	47	48.08	47.5	10	7	2	م50x1.5	كم10
AH2310	45	50	50	53	53.5	52	12	9	2	M55x2	كم11
AH2311	50	55	54	57	58.67	57	13	10	3	M60x2	كم12
AH2312	55	60	58	61	63.92	62	14	11	3	M65x2	كم 13
AHX2313	60	65	61	64	69.08	68.5	15	12	3	M70x2	كم14
AHX2314	65	70	64	68	74.42	73.5	15	12	3	M75x2	كم 15
AHX2315	70	75	68	72	79.75	79	15	12	3	M80x2	كم16
AH2316	75	80	71	75	85	84.5	15	12	3	M90x2	ال
AH2317	80	85	74	78	90.17	89.5	16	13	3	M95x2	كو19
AH2318	85	90	79	83	95.5	95	17	14	3	M100x2	كم 20
AH2319	90	95	85	89	100.83	100	19	16	4	M105x2	كم21
AH2320	95	100	90	94	106.25	105	19	16	4	M110x2	KM22
AHX2322	105	110	98	102	116.92	116	19	16	4	M120x2	كم 24
AHX2324	115	120	105	109	127.42	127	20	17	4	M130x2	كم 2
AHX2326	125	130	115	119	138.08	138	22	19	4	M140x2	كم 28
AHX2328	135	140	125	130	148.92	148	23	20	4	M150x2	كم 30
AHX2330	145	150	135	140	159.42	159	27	24	4	M160x3	KM32
AHX2332	150	160	140	146	169.92	168	27	24	5	M170x3	KM34
AHX2334	160	170	146	152	180.42	179	27	24	5	M180x3	كم 36
AHX2336	170	180	154	160	190.92	189	29	26	5	M190x3	KM38
AHX2338	180	190	160	167	201.25	200	32	26	5	M200x3	كم 40
AH2340	190	200	170	177	211.75	210	36	30	5	Tr220x4	كم 44
AH2344	200	220	181	189	232.75	231	36	30	5	Tr240x4	كم 48
AH2348	220	240	189	197	253.42	252	36	30	5	Tr260x4	KM52
AHX2352	240	260	205	213	274.75	273	36	30	6	Tr280x4	كم56
AHX2356	260	280	212	220	295.33	294	36	30	6	Tr300x4	كم60
AH3218	85	90	63	67	94.5	94	13	10	3	M100x2	كم 20
AH3219	90	95	67	71	99.75	99	14	11	4	M105x2	كم21
AH3220	95	100	73	77	105.25	104.5	14	11	4	M110x2	KM22
AHX3222	105	110	82	86	116	115.5	14	11	4	M120x2	كم 24
AHX3224	115	120	90	94	126.5	126	16	13	4	M130x2	كم 2
AHX3226	125	130	98	102	137	136.5	18	15	4	M140x2	كم 28
AHX3228	135	140	104	109	147.58	147	18	15	4	M150x2	كم 30
AHX3230	145	150	114	119	158.25	157.5	20	17	4	M160x3	KM32
AHX3232	150	160	124	130	168.92	167	23	20	5	M170x3	KM34
AHX3234	160	170	134	140	179.42	178	27	24	5	M180x3	كم 36
AHX3236	170	180	140	146	189.92	188	27	24	5	M190x3	KM38
AHX3238	180	190	145	152	200.08	199	31	25	5	M200x3	كم 40
AH3240	190	200	153	160	210.75	209	31	25	5	Tr220x4	كم 44
AHX3260	280	300	228	236	316.33	315	40	34	6	Tr320x5	HM64
AHX3264	300	320	246	254	337.67	336	42	36	6	Tr340x5	اتش ام68
AHX3268	320	340	264	273	359.08	358	44	38	6	Tr360x5	HM72
AHX3272	340	360	274	283	379.75	378	46	40	6	Tr380x5	HM76
AHX3276	360	380	284	294	400.5	399	48	42	6	Tr400x5	اتش ام80
AHX3280	380	400	302	312	421.83	420	50	44	6	Tr420x5	اتش ام84
AHX3284	400	420	321	331	443.25	442	52	46	8	Tr440x5	اتش ام88
AHX3288	420	440	330	341	463.92	462	54	48	8	Tr460x5	HM92
AHX3292	440	460	349	360	485.33	484	56	50	8	Tr480x5	HM96
AHX3296	460	480	364	376	506.5	505	58	52	8	Tr500x5	جلالة/500
AH3120	95	100	64	68	104.5	104	14	11	4	M110x2	KM22
AH3122	105	110	68	72	114.83	114	14	11	4	M120x2	كم 24
AH3124	115	120	75	79	125.33	124	15	12	4	M130x2	كم 2
AH3126	125	130	78	82	135.58	135	15	12	4	M140x2	كم 28
AH3128	135	140	83	88	145.92	145	17	14	4	M150x2	كم 30
AHX3130	145	150	96	101	156.92	156	18	15	4	M160x3	KM32
AHX3132	150	160	103	108	167.42	166	19	16	5	M170x3	KM34
AHX3134	160	170	104	109	177	176	19	16	5	M180x3	كم 36
AHX3136	170	180	116	122	188.33	187	22	19	5	M190x3	KM38
AHX3138	180	190	125	131	198.75	197	26	20	5	M200x3	كم 40
AH3140	190	200	134	140	209.42	208	27	21	5	Tr220x4	كم 44
AH3144	200	220	145	151	230.17	229	29	23	5	Tr240x4	كم 48
AH3148	220	240	154	161	250.83	249	31	25	5	Tr260x4	KM52
AHX3152	240	260	172	179	272.25	271	32	26	6	Tr280x4	كم56
AHX3156	260	280	175	183	292.42	291	34	28	6	Tr300x4	اتش ام60
AHX3160	280	300	192	200	313.67	312	36	30	6	Tr320x5	HM64
AHX3164	300	320	209	217	335	334	37	31	6	Tr340x5	اتش ام68
AHX3168	320	340	225	234	356.25	355	39	33	6	Tr360x5	HM72
AHX3172	340	360	229	238	376.42	375	41	35	6	Tr380x5	HM76
AHX3176	360	380	232	242	396.67	395	42	36	6	Tr400x5	اتش ام80
AHX3180	380	400	240	250	417.17	416	44	38	6	Tr420x5	اتش ام84
AHX3184	400	420	266	276	439.17	438	46	40	8	Tr440x5	اتش ام88
AHX3188	420	440	270	281	459.42	458	48	42	8	Tr460x5	HM92
AHX3192	440	460	285	296	480.58	479	49	43	8	Tr480x5	HM96
AHX3196	460	480	295	307	501.33	500	51	45	8	Tr500x5	جلالة/500
AH3024	115	120	60	64	124	123.5	16	13	4	مل 30x2	KML26
AH3026	125	130	67	71	134.5	134	17	14	4	مل 40x2	KML28
AH3028	135	140	68	73	144.67	144	17	14	4	مل 50x2	كل3030
AH3030	145	150	72	77	154.92	154	18	15	4	M160x3	KNIL32
AH3032	150	160	77	82	165.25	164	19	16	5	M170x3	كنيل34
AH3034	160	170	85	90	175.83	174	20	17	5	M180x3	KNIL36
AH3036	170	180	92	98	186.25	185	23	17	5	M190x3	KNIL38
AHX3038	180	190	96	102	196.5	195	24	18	5	M200x3	كم 40
AHX3040	190	200	102	108	206.92	205	25	19	5	Tr210x4	كم 42
AHX3044	200	220	111	117	227.58	226	26	20	5	Tr230x4	كم 46
AH3048	220	240	116	123	248	247	27	21	5	Tr260x4	HML52
AH3052	240	260	128	135	268.83	267	29	23	6	Tr280x4	HML56
AH3056	260	280	131	139	289.08	288	30	24	6	Tr300x4	HML60
AH3060	280	300	145	153	310.08	309	32	26	6	Tr320x5	HML64
AHX3064	300	320	149	157	330.33	329	33	27	6	Tr340x5	HML68
AHX3068	320	340	162	171	351.42	350	34	28	6	Tr360x5	HML72
AHX3072	340	360	167	176	371.67	370	36	30	6	Tr380x5	HML76
AHX3076	360	380	170	180	391.92	390	37	31	6	Tr400x5	HML80
AHX3080	380	400	183	193	412.83	411	39	33	6	Tr420x5	هينيل84
AHX3084	400	420	186	196	433	432	40	34	8	Tr440x5	روت88
AHX3088	420	440	194	205	453.67	452	41	35	8	Tr460x5	HML92
AHX3092	440	460	202	213	474.17	473	43	37	8	Tr480x5	HML96
AHX3096	460	480	205	217	494.42	493	44	38	8	Tr500x5	إتش إم إل/500

أكمام المحول وأكمام السحب: أكمام السحب من سلسلة OH
التكيف مع سييف	رمح د1	الأبعاد (مم)							موضع Ccm
التكيف مع سييف	همم	d	d2	ب1	B2	G1	A	G	غربال	غطاء الجوز	بطاقة القفل
OH3144	200	220	280	161	44	م6	4.2	T220X4	A3144	كم 44	MS44
OH3148	220	240	300	172	46	م6	4.2	T240X4	A3148	كم 48	MS48
OH3152	240	260	330	190	49	م6	4.2	T260X4	A3152	KM52	MS52
OH3156	260	280	350	195	51	م6	4.2	T280X4	A3156	كم56	MS56
OH3160	280	300	380	208	53	م6	4.2	T300X4	A3160	كم60	MS60
OH3164	300	320	400	226	56	م6	4	T320X5	A3164	كم64	MS64
OH3168	320	340	440	254	72	م6	4	T340X5	A3168	كم 68	MS68
OH3172	340	360	460	259	75	م6	4	T360X5	A3172	KM72	MS72
OH3176	360	380	490	264	77	م6	4	T380X5	A3176	كم76	MS76
OH3180	380	400	520	272	82	م6	4	T400X5	A3180	كم 80	MS80
OH3184	400	420	540	304	90	م6	4	T420X5	A3184	كم 84	MS84
OH3188	410	440	560	307	90	م8	6.5	T440X5	A3188	كم 88	MS88
OH3192	430	460	580	326	95	م8	6.5	T460X5	A3192	KM92	MS92
OH3196	450	480	620	335	95	م8	6.5	T480X5	A3196	كم 96	MS96
OH3044	200	220	260	126	41	م6	4.2	T220X4	A3044	KML44	MSL44
OH3048	220	240	290	133	46	م6	4.2	T240X4	A3048	كما	MSL48
OH3052	240	260	310	145	46	م6	4.2	T260X4	A3052	KML52	MSL52
OH3056	260	280	330	152	50	م6	4.2	T280X4	A3056	KML56	MSL56
OH3060	280	300	360	168	54	م6	4.2	T300X4	A3060	KML60	MSL60
OH3064	300	320	380	171	55	م6	4	T320X5	A3064	KML64	MSL64
OH3068	320	340	400	187	58	م6	4	T340X5	A3068	KML68	MSL68
OH3072	340	360	420	188	58	م6	4	T360X5	A3072	KML72	MSL72
OH3076	360	380	450	193	62	م6	4	T380X5	A3076	KML76	MSL76
OH3080	380	400	470	210	66	م6	4	T400X5	A3080	KML80	MSL80
OH3084	400	420	490	212	66	م6	4	T420X5	A3084	KML84	MSL84
OH3088	410	440	520	228	77	م8	6.5	T440X5	A3088	KML88	MSL88
OH3092	430	460	540	234	77	م8	6.5	T460X5	A3092	KML92	MSL92
OH3096	450	480	560	237	77	م8	6.5	T480X5	A3096	KML96	MSL96
OH2344	200	220	280	186	44	م6	4.2	T220X4	A2344	HM44	MS44
OH2348	220	240	300	199	46	م6	4.2	T240X4	A2348	إتش إم 48	MS48
OH2352	240	260	330	211	49	م6	4.2	T260X4	A2352	HM52	MS52
OH2356	260	280	350	224	51	م6	4.2	T280X4	A2356	اتش ام56	MS56

أكمام المحول وأكمام السحب: سلسلة أكمام السحب AOH
التكيف مع سييف	البعد (مم)							غطاء الجوز
التكيف مع سييف	د1	L	b	ريال عماني	e	t	د1	غطاء الجوز
AOH2332	150	140	24	م6	4.5	7	M180X3	كم 36
AOH2334	160	146	24	م6	4.5	7	M190X3	KM38
AOH2336	170	154	26	م6	4.5	7	M200X3	كم 40
AOH2338	180	160	26	م6	4.5	7	T210X4	HM42
AOH2340	190	170	30	م6	4.5	7	T220X4	HM44
AOH2344	200	181	30	ب1/8	8	12	T240X4	إتش إم 48
بشكل سنوي	220	189	30	ب1/8	8	12	T260X4	HM52
AOH2352	240	205	30	ب1/8	8	12	T290X4	HM58
AOH2356	260	212	30	ب1/8	8	12	T310X5	HM62
AOH3132	150	103	16	م6	4.5	7	M180X3	كم 36
AOH3134	160	104	16	م6	4.5	7	M190X3	KM38
AOH3136	170	116	19	م6	4.5	7	M200X3	كم 40
AOH3138	180	125	20	م6	4.5	7	T210X4	HM42
آه3140	190	134	21	م6	4.5	7	T220X4	HM44
AOH3144	200	145	23	ب1/8	8	12	T240X4	إتش إم 48
ألوهيو314	220	154	25	ب1/8	8	12	T260X4	HM52
AOH3152	240	172	26	ب1/8	8	12	T290X4	HM58
AOH3156	260	175	28	ب1/8	8	12	T310X4	HM62
AOH3160	280	192	30	ب1/8	8	12	T330X5	اتش ام66
AOH3164	300	209	31	ب1/8	8	12	T350X5	اتش ام70
آآه318	320	225	33	ب1/8	8	12	تي 370 × 5	اتش ام 74
AOH3172	340	229	35	ب1/8	8	12	T400X5	اتش ام80
اوه3173	360	232	36	ب1/8	8	12	T420X5	اتش ام84
AoH3180	380	240	38	ب1/8	8	12	T440X5	اتش ام88
AOH3184	400	266	40	ب1/8	8	12	T460X5	HM92
AOAH3188	420	270	42	ب1/8	8	12	T480X5	HM96
AOH3192	440	285	43	ب1/8	8	12	T510X6	HM102
آآه319	460	295	45	ب1/8	8	12	T530 × 6	HM106
AOH3032	150	77	16	م6	4	7	M170 × 3	KM34
AOH3034	160	85	17	م6	4	7	إم 180 × 3	كم 36
AOH3036	170	92	17	م6	4	7	M190 × 3	KM38
AOH3038	180	96	18	م6	4	7	T205X4	HM41
AOH3040	190	102	19	م6	4	7	T215 × 4	HM43
AOH3044	200	111	20	بي تي1/8	8	12	T235 × 4	HM47
AOH3048	220	116	21	بي تي1/8	8	12	T260 × 4	HM52
AOH3052	240	128	23	بي تي1/8	8	12	T280 × 4	اتش ام56
AOH3056	260	131	24	بي تي1/8	8	12	تي 300 × 4	اتش ام60
AOH3060	280	145	26	بي تي1/8	8	12	T320 × 5	HM64
AOH3064	300	149	27	بي تي1/8	8	12	T345 × 5	HM69
أويه'68	320	162	28	بي تي1/8	8	12	T365 × 5	HM73
AOH3072	340	167	30	بي تي1/8	8	12	T385 × 5	HM77
AOH3076	360	170	31	بي تي1/8	8	12	T410 × 5	HM82
AOH3080	380	183	33	بي تي1/8	8	12	T430 × 5	هم86
AOH3084	400	186	34	بي تي1/8	8	12	تي 450 × 5	اتش ام90
AOH3088	420	194	35	بي تي1/8	8	12	تي 470 × 5	HM94
AOH3092	440	202	37	بي تي1/8	8	12	تي 490 × 5	HM98
AOH3096	460	205	38	بي تي1/8	8	12	T520 × 6	HM104
AOH3232	150	124	20	م6	4.5	7	إم 180 × 3	كم 36
AOH3234	160	134	24	م6	4.5	7	M190 × 3	KM38
AOH3236	170	140	24	م6	4.5	7	M200X3	كم 40
AOH3238	180	145	25	م6	4.5	7	T210 × 4	HM42
أنو224	190	153	25	م6	4.5	7	T220 × 4	HM44
AOH3260	280	228	34	بي تي1/8	8	12	T330 × 5	اتش ام66
AOH3264	300	246	36	بي تي1/8	8	12	تي 350 × 5	اتش ام70
AOH3268	320	264	38	بي تي1/8	8	12	تي 370 × 5	اتش ام 74
AOH3272	340	274	40	بي تي1/8	8	12	تي 400 × 5	اتش ام80
AOH3276	360	284	42	بي تي1/8	8	12	T420 × 5	اتش ام84
برتقالة 38	380	302	44	بي تي1/8	8	12	تي 440 × 5	اتش ام88
أوهيها هوم2	400	321	46	بي تي1/8	8	12	تي 460 × 5	HM92
AOH3288	420	330	48	بي تي1/8	8	12	تي 480 × 5	HM96
AOH3292	440	349	50	بي تي1/8	8	12	تي510×5	HM102
أنتر22	460	364	52	بي تي1/8	8	12	تي530×5	HM106

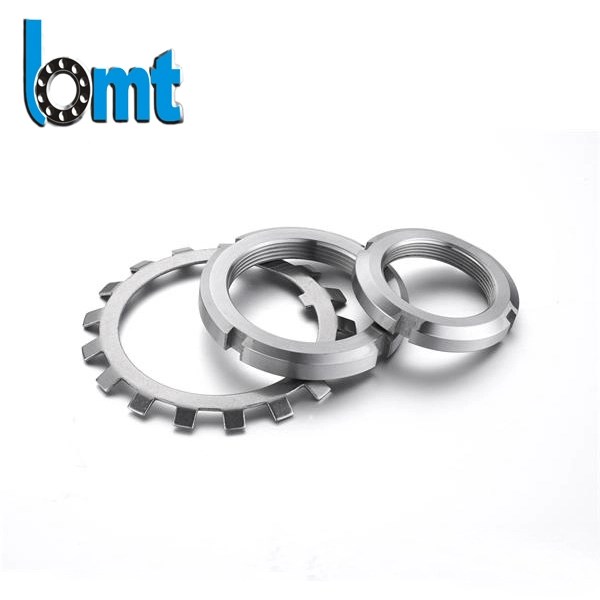

أكمام المحول وأكمام السحب: صواميل القفل
نموذج
ربط الجوز المسمار			مقاس
اليد اليمنى	اليد اليسرى		d2G	مارك ألماني	ب1	و	m	n
كم0	كم0L	ميغابايت	M10X0.75	18	4	13.5	3	2
كم1	ك مل 1	MB1	M12X1	22	4	17	3	2
كم2	KM2L	MB2	M15X1	25	5	21	4	2
KM3	KM3L	MB3	M17X1	28	5	24	4	2
كم4	KM4L	إم بي 4	M20X1	32	6	26	4	2
كم5	KM5L	MB5	M25X1.5	38	7	32	5	2
كم6	KM6L	MB6	M30X1.5	45	7	38	5	2
كم7	KM7L	MB7	M35X1.5	52	8	44	5	2
كم8	KM8L	إم بي 8	M40X1.5	58	9	50	6	2.5
KM9	KM9L	MB9	M45X1.5	65	10	56	6	2.5
كم10	KM10L	MB10	M50X1.5	70	11	61	6	2.5
كم11	KM11L	MB11	M55X2	75	11	67	7	3
كم12	KM12L	MB12	M60X2	80	11	73	7	3
كم 13	KM13L	MB13	M65X2	85	12	79	7	3
كم14	KM14L	MB14	M70X2	92	12	85	8	3.5
كم 15	كم 15 لتر	إم بي 15	M75X2	98	13	90	8	3.5
كم16	KM16L	MB16	M80X2	105	15	95	8	3.5
كم 17	كم 18	MB17	M85X2	110	16	102	8	3.5
ال	KM18L	MB18	M90X2	120	16	108	10	4
كو19	كم 19 لتر	إم بي 19	M95X2	125	17	113	10	4
كم 20	كم 20 لتر	إم بي 20	M100X2	130	18	120	10	4
كم21	KM21L	MB21	M105X2	140	18	126	12	5
KM22	KM22L	MB22	M110X2	145	19	133	12	5
KM23	KM23L	MB23	M115X2	150	19	137	12	5
كم 24	كم 28	MB24	M120X2	155	20	138	12	5
كم 2	كم 2 ثانية	إم بي 25	M125X2	160	21	148	12	5
كم 2	KM26L	MB26	M130X2	165	21	149	12	5
KM27	كم 27 لتر	MB27	M135X2	175	22	160	14	6
كم 28	KM28L	MB28	M140X2	180	22	160	14	6
KM29	KM29L	MB29	M145X2	190	24	171	14	6
كم 30	كم 30 لتر	إم بي 30	M150X2	195	24	171	14	6
كم31	KM31L	MB31	M155X3	200	25	182	16	7
KM32	KM32L	MB32	M160X3	210	25	182	16	7
KM33	KM33L	MB33	M165X3	210	26	193	16	7
KM34	KM34L	MB34	M170X3	220	26	193	16	7
كم 36	KM36L	MB36	M180X3	230	27	203	18	8
KM38	KM38L	MB38	M190X3	240	28	214	18	8
كم 40	كم 40 لتر	إم بي 40	M200X3	250	29	226	18	8
KML24	MBL24		M120X2	145	20	135	12	5
KML26	MBL26		M130X2	155	21	145	12	5
KML28	MBL28		M140X2	165	22	155	12	5
كل3030	MBL30		M150X2	180	24	170	14	5
KML32	MBL32		M160X3	190	25	180	14	5
KML34	MBL34		M170X3	200	26	190	16	5
KML36	MBL36		M180X3	210	27	200	16	5
KML38	MBL38		M190X3	220	28	210	16	5
كم 40	MBL40		M200X3	240	29	220	18	8

أكمام المحول وأكمام السحب: حلقة قفل FRM
تحديد موقع الدائري	مقاس		تحديد موقع الدائري	مقاس		تحديد موقع الدائري	مقاس
تحديد موقع الدائري	D	B	تحديد موقع الدائري	D	B	تحديد موقع الدائري	D	B

فرم 52/4.5	52	4.5	ف.م.140/5	140	5	ف.م.225/10	225	10
ف.م.52/6	52	6	ف آر إم 140/8.5	140	8.5	ف.م.230/15	230	15
			فروم 140/10	140	10	ف.ر.م.230/13	230	13
فروم 62/3	62	3	ف آر إم 140/12.5	140	12.5	ف.م.230/25	230	25
فروم 62/5	62	5	فرم 140/16	140	16
فرم 62/6.5	62	6.5				ف.م.240/5	240	5
فرم 62/7	62	7	ف آر إم 150/5	150	5	ف آر إم 240/10	240	10
			ف ر م 150/9	150	9	ف.م.240/20	240	20
ف.م.72/3	72	3	ف آر إم 150/10	150	10	ف آر إم 250/5	250	5
ف.م.72/5	72	5	ف آر إم 150/12.5	150	12.5
فروم 72/7	72	7	فروم 150/13	150	13	ف آر إم 250/15	250	15
ف.م.72/8	72	8	ف آر إم 150/16.5	150	16.5	ف ر م 250/28	250	28

فروم 80/4	80	4	فرم 160/5	160	5	ف.م.260/5	260	5
فروم 80/8	80	8	فرم 160/6.3	160	6.3	فروم 260/10	260	10
فروم 80/9	80	9	فروم 160/10	160	10	ف آر إم 260/20.5	260	20.5
ف آر إم 80/10.5	80	10.5	فروم 160/12.5	160	12.5
			فرم 160/14	160	14	ف.م.270/5	270	5
فرم 85/4	85	4	فرم 160/17.5	160	17.5	ف آر إم 270/16.5	270	16.5
ف.م.85/6	85	6				ف آر إم 270/30.5	270	30.5
			فرم 170/5	170	5
فروم 90/4	90	4	ف آر إم 170/12.5	170	12.5	ف.م.280/5	280	5
فروم 90/9	90	9	فرم 170/14.5	170	14.5	فروم 280/10	280	10
فروم 90/10.5	90	10.5	ف.ر.م.170/18	170	18	ف آر إم 280/22.5	280	22.5

فروم 100/4	100	4	ف آر إم 180/4.85	180	4.85	ف.م.290/5	290	5
فروم 100/9.5	100	9.5	ف ر م 180/5	180	5	فروم 290/10	290	10
فروم 100/11.5	100	11.5	فروم 180/10	180	10	ف.ر.م.290/17	290	17
			فرم 180/12	180	12	فروم 290/33	290	33
فرم 110/4	110	4	ف آر إم 180/14.5	180	14.5
فروم 110/10	110	10	ف ر م 180/18	180	18	ف آر إم 300/5	300	5
فروم 110/10.5	110	10.5				ف آر إم 300/10	300	10
فروم 110/13	110	13	ف.م.190/5	190	5	ف آر إم 300/25	300	25
			فروم 190/15.5	190	15.5
ف ر م 120/4	120	4				ف ر م 310/10	310	10
ف آر إم 120/10	120	10	إف آر إم 200/5.1	200	5.1
ف ر م 120/11	120	11	إف آر إم 200/6.5	200	6.5	ف.م.320/5	320	5
فرم 120/14	120	14	فروم 200/10	200	10	ف ر م 320/10	320	10
			إف آر إم 200/13.5	200	13.5	ف آر إم 320/26.5	320	26.5
ف.م.125/4	125	4	فروم 200/17.5	200	17.5
ف آر إم 125/7.5	125	7.5	ف آر إم 200/21	200	21	ف.م.340/5	340	5
						ف.م.340/10	340	10
ف.م.130/5	130	5	فروم 210/10	210	10
ف.م.130/8	130	8
فروم 130/10	130	10	ف.م.215/5	215	5
ف آر إم 130/12.5	130	12.5	ف آر إم 215/6.5	215	6.5
ف آر إم 130/15.5	130	15.5	ف.ر.م.215/14	215	14
			فرم 215/19.5	215	19.5
			ف.م.215/23	215	23

أكمام المحول وأكمام السحب: غسالات القفل
غرض	مقاس
غرض	d	س	s	و	E	F	K
MBL24	120	151	2	135	14	115	12
MBL26	130	161	2	145	14	125	12
MBL28	140	171	2	155	16	135	14
MBL30	150	188	2	170	16	145	14
MBL32	160	199	2.5	180	18	154	16
MBL34	170	211	2.5	190	18	164	16
MBL36	180	221	2.5	200	20	174	18
MBL38	190	231	2.5	210	20	184	18
MBL40	200	248	2.5	222	20	194	18

نقاط البيع الأساسية

- متوافق مع جميع المحامل المدببة القياسية

- توفير الوقت والجهد أثناء التركيب والتفكيك

- يقلل من الحاجة إلى معالجة دقيقة للعمود

- يسمح بوضع مرن للمحمل

- مطابق للمواصفات ISO وSKF

- تخفيض المخزون بسبب التوحيد القياسي

تطبيقات المحامل

تعتبر أكمام المحول مناسبة للاستخدام في مجموعة واسعة من الصناعات وأنواع المعدات. إنها تعمل بشكل مثالي مع المحركات الكهربائية والمراوح والمضخات وعلب التروس وأنظمة النقل والكسارات وآلات النسيج وتوربينات الرياح. توفر الأكمام تركيبًا موثوقًا للمحمل في البيئات ذات الإزاحة المحورية أو الاهتزاز أو الأحمال الشعاعية الثقيلة. ونظرًا لمرونتها، يمكن للمهندسين وأطقم الصيانة الاستفادة منها في تجميعات جديدة، أو تحديث الآلات الحالية بأقل قدر من التعديل.

ضمان الجودة

تضمن شركة BMT أن يتم تصنيع كل غلاف محول تحت رقابة صارمة على الجودة، مع اتباع بروتوكولات ISO 9001:2015 تمامًا. بدءًا من مصادر المواد الخام وحتى الفحص النهائي، فإننا مستمرون في الحفاظ على عدم التسامح مع العيوب. يتم اختبار كل منتج للتأكد من دقة الأبعاد والتشطيب السطحي والصلابة للتأكد من أنه يلبي المعايير الدولية. ويتم تقديم علامات واضحة للمنتج وإمكانية التتبع لتسهيل إدارة المخزون والاستبدال.

مخاوف العملاء

عادةً ما يقلق العملاء بشأن التوافق والمتانة وسهولة الاستخدام. تعالج أكمام المحولات الخاصة بشركة BMT هذه المخاوف من خلال الحجم المسمى بوضوح والتصنيع الدقيق والملاءمة الشاملة مع العلامات التجارية الرئيسية للمحامل. تقلل أكمامنا من أخطاء التثبيت، وتقلل من وقت التوقف عن العمل، وتسمح بالاستبدال الميداني دون الحاجة إلى أدوات أو تدريب متقدم. كما نقدم أيضًا دعمًا فنيًا فائقًا وإرشادات للتطبيق للمساعدة في اختيار الغلاف المناسب.

المعلمة التقنية

رقم غلاف المحول قطر العمود (مم)	تتحمل الأكمام (مم)	الخارجي	القطر (مم)	العرض (مم)	الحمل الديناميكي (ن)	تحميل ثابت (ن)
ح306	25	30	40	38	20000	12000
H307	30	35	45	40	24000	14000
ح308	35	40	50	42	28000	16000
H309	40	45	55	45	32000	18000
ح310	45	50	60	47	36000	21000
ح311	50	55	65	50	40000	24000
H312	55	60	70	52	44000	26000
H313	60	65	75	55	48000	29000
ح314	65	70	80	58	52000	32000
ح315	70	75	85	60	56000	35000

مزايا المنتج

- قابلة لإعادة الاستخدام وفعالة من حيث التكلفة

- يبسط المخزون والمشتريات

- يضمن توزيع أفضل للحمل ومحاذاة العمود

- تطبيقات التحديثية المثالية والجديدة

- يقلل من التآكل على الأعمدة

- مقاومة عالية للصدمات والتآكل والاهتزازات

تعليمات الاستخدام للأداء

1. قم بتنظيف العمود والكم بالكامل.

2. قم بتحريك غلاف المحول على العمود إلى الموضع المناسب المناسب.

3. قم بتركيب المحمل على الكم ثم قم بربط صامولة القفل يدويًا.

4. قم بربط الصامولة بشكل أكبر باستخدام خطاف أو مفتاح ربط.

5. قم بتثبيت غسالة القفل لتأمين الجوز.

6. تحقق من محاذاة المحمل وقم بتشغيل الآلة بسرعة منخفضة للاختبار.

7. أعد فحص الضيق بعد فترة التشغيل الأولية.

لماذا تختار بمت؟

توفر أكمام المحول الخاصة بشركة BMT طريقة ذكية وفعالة واقتصادية لتركيب المحامل على أعمدة أسطوانية. لقد أصبحت الآن خيارًا شائعًا للصناعات في جميع أنحاء العالم، نظرًا لتوافقها العالمي وبساطة الاستخدام والالتزام بمعايير SKF. بفضل التصنيع عالي الدقة والجودة المعتمدة من ISO والالتزام برضا العملاء، تضمن شركة BMT تشغيل أجهزتك بشكل أكثر سلاسة وأطول ووقت توقف أقل. اختر أكمام محول شركة BMT لترقية أدائك وموثوقيتك اليوم.

الكلمات الساخنة: أكمام المحول

الفئة ذات الصلة

إرسال استفسار

معلومات الاتصال



عنوان

No.183، Longfeng، غرب المنطقة الصناعية Zhangting، يوياو، نينغبو، الصين


هاتف

+86-15990260649


بريد إلكتروني

info@demy-bearing.com

أرسل مواصفات المحامل الصناعية، والمحامل الكروية ذات الأخدود العميق، والمحامل الأسطوانية المستدقة، والمزيد. يستجيب فريق BMT في غضون 24 ساعة بأسعار تنافسية للمحامل المتينة.
