كيف يمكن للكرات الفولاذية الحاملة للكرات تحسين الدقة والمتانة وأداء الماكينات

عندما تعمل الآلات بسرعة عالية أو تحت أحمال مستمرة، فإن جودة عناصرها المتداول تؤثر بشكل مباشر على الموثوقية وعمر الخدمة.بي إم تيدقة الإمداداتمحمل كروي كرة فولاذيةحلول مصممة لدعم التدوير السلس والأبعاد المتسقة والأداء الموثوق عبر تطبيقات السيارات والصناعية والزراعية والمنزلية.

الكرات الفولاذية التي تحمل الكرات عبارة عن مكونات مصممة بدقة تقلل الاحتكاك وتدعم حركة التدحرج التي يتم التحكم فيها في مجموعات المحامل. يعتمد أدائها على اختيار المواد، والمعالجة الحرارية، ودقة الأبعاد، والاستدارة، والانتهاء من السطح. يُستخدم فولاذ الكروم على نطاق واسع في التطبيقات الحاملة الصعبة، بينما يوفر الفولاذ المقاوم للصدأ مقاومة محسنة للتآكل في البيئات المناسبة. يشرح هذا الدليل خيارات المواد الرئيسية وعمليات التصنيع ودرجات الدقة والتطبيقات واعتبارات الشراء التي يجب على المهندسين وفرق المشتريات تقييمها عند تحديد مصادر الكرات الفولاذية. كما يوضح أيضًا كيف تدعم BMT المشترين الصناعيين من خلال اختيار المنتجات والتخصيص والتصنيع الذي يركز على الجودة.

جدول المحتويات

• ما هي الكرات الفولاذية التي تحمل الكرة؟
• لماذا تعتبر جودة الكرة الفولاذية مهمة؟
• ما هي المواد المتوفرة؟
• كيف يتم تصنيع الكرات الفولاذية الدقيقة؟
• كيف يؤثر الحجم ودرجات الدقة على الأداء؟
• أين تستخدم الكرات الفولاذية بشكل شائع؟
• كيف يجب على المشترين اختيار الكرات الفولاذية؟
• ما هي فحوصات الجودة التي يجب على المشترين طلبها؟
• الأسئلة المتداولة
• الخلاصة: اختيار مورد موثوق

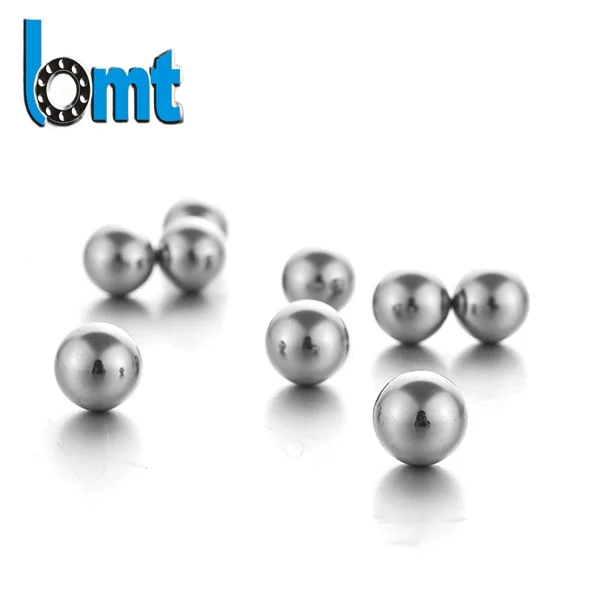

ما هي الكرات الفولاذية التي تحمل الكرة؟

الكرات الفولاذية التي تحمل الكرة هي عناصر دوارة كروية مثبتة بين الحلقات الداخلية والخارجية لمحمل الكرة. عندما يدور المحمل، تقوم هذه الكرات بتوزيع الأحمال وتمكين الحركة النسبية مع تقليل الاحتكاك مقارنة بالاتصال المنزلق المباشر.

على الرغم من أن الكرة الفولاذية قد تبدو بسيطة، إلا أن هندستها وحالة سطحها تتطلب تحكمًا دقيقًا. يمكن أن تؤثر الانحرافات الصغيرة في القطر أو الاستدارة أو تشطيب السطح على الاهتزاز والضوضاء وضغط التلامس والأداء العام لمجموعة المحامل.

عادة ما يتم تصنيع الكرات الفولاذية عالية الجودة من الفولاذ المحمل المقسى، مع توفر الفولاذ المقاوم للصدأ والفولاذ الكربوني للتطبيقات التي تتطلب مجموعات مختلفة من الأداء الميكانيكي ومقاومة التآكل والتكلفة.

تخصصت شركة BMT في تصنيع المحامل ومكونات المحامل منذ عام 2004. وتشمل مجموعة منتجاتها كرات فولاذية مخصصة لمجموعات المحامل المستخدمة في المحركات والمضخات وأنظمة السيارات والآلات الزراعية وغيرها من المعدات الصناعية.

بالنسبة للمكونات ذات الصلة، يمكن للمشترين استكشاف المحامل الكروية الخطية والمحامل الصناعية لفهم كيفية مساهمة العناصر المتدحرجة في أنظمة الحركة المختلفة.

لماذا تعتبر جودة الكرة الفولاذية مهمة؟

تؤثر جودة العناصر المتداول أكثر من سلاسة الدوران. في التطبيقات التي تتضمن التشغيل المستمر، أو التحميل المتكرر، أو متطلبات السرعة المطلوبة، يعد اتساق المواد والتصنيع من العوامل المهمة في التحكم في التآكل المبكر ووقت التوقف غير المتوقع.

العديد من الخصائص تستحق اهتماما خاصا:

• دقة الأبعاد:تساعد أقطار الكرة المتسقة في الحفاظ على الشكل الهندسي الداخلي المقصود وتوزيع الأحمال.
• استدارة:يدعم الشكل الكروي مع الانحرافات المتحكم فيها الاتصال المستقر المتدحرج.
• صلابة:تساعد المعالجة الحرارية المناسبة الكرة على مقاومة التشوه الدائم وتآكل السطح.
• الانتهاء من السطح:تساعد الأسطح الملساء على تقليل الاحتكاك واضطرابات التلامس والضوضاء غير الضرورية.
• نظافة المواد:تساعد جودة الفولاذ التي يتم التحكم فيها والمعالجة الحرارية المناسبة على تقليل مخاطر الأعطال المرتبطة بالتعب.
• اتساق الدفعة:تعد جودة الإنتاج الموحدة أمرًا ضروريًا لمصنعي المحامل الذين يقومون بتجميع كميات كبيرة من المكونات.

تعمل هذه الخصائص معًا وليس بشكل مستقل. على سبيل المثال، قد يظل أداء الكرة شديدة الصلابة ضعيفًا إذا كان سطحها يحتوي على عيوب أو إذا كانت أبعادها لا تلبي التفاوتات المطلوبة. ولذلك يجب على المشترين تقييم المواصفات الكاملة بدلاً من الاعتماد على الصلابة وحدها.

ما هي المواد المتاحة للكرات الفولاذية التي تحمل الكرة؟

يجب أن يعكس اختيار المواد بيئة التشغيل والحمل المتوقع والتعرض للتآكل وعمر الخدمة المطلوب. يعد الفولاذ الكروم خيارًا شائعًا للمحامل الدقيقة للأغراض العامة، بينما يكون الفولاذ المقاوم للصدأ مناسبًا عندما تكون مقاومة التآكل ذات أولوية أعلى.

بالنسبة للعديد من المحامل التقليدية، يتم استخدام فولاذ الكروم عالي الكربون مثل AISI 52100 أو ما يعادله على نطاق واسع. ومع ذلك، فإن الدرجة الصحيحة تعتمد على التصميم وظروف الخدمة وليس على التفضيل العالمي لمادة واحدة.

يتطلب الفولاذ المقاوم للصدأ أيضًا مواصفات دقيقة. لا توفر كل درجة من الفولاذ المقاوم للصدأ نفس الصلابة أو مقاومة التآكل أو أداء التعب الناتج عن التلامس. عندما تواجه المعدات الماء أو مواد التنظيف الكيميائية أو الظروف الرطبة، يجب على المشترين تحديد التعرض الفعلي قبل اختيار المادة.

للحصول على إرشادات مادية إضافية، استشر مرجعًا فنيًا معترفًا به مثل igus أو ناقش التطبيق مباشرة مع مورد مكونات المحمل.

كيف يتم تصنيع الكرات الفولاذية الدقيقة؟

يتضمن تصنيع الكرات الفولاذية الدقيقة عمليات متعددة تعمل على تحويل المواد الخام الفولاذية إلى مكونات كروية متسقة. يعتمد التسلسل الدقيق على المادة والدرجة المطلوبة والقطر والتطبيق المقصود.

1. تحضير المواد الخام:يتم اختيار الفولاذ وفقًا للتركيب والتطبيق المطلوب.
2. تشكيل:تتم معالجة المادة إلى فراغات كروية خشنة بالحجم التقريبي المطلوب.
3. المعالجة الحرارية:يعمل التسخين والتبريد المتحكم فيهما على تطوير الصلابة والخصائص الميكانيكية المطلوبة للخدمة.
4. طحن:يعمل الطحن الدقيق على تحسين اتساق الأبعاد ويجعل الكرة أقرب إلى الشكل الهندسي المحدد لها.
5. اللف والتشطيب:تعمل عمليات التشطيب الإضافية على تحسين الاستدارة وجودة السطح عند الحاجة.
6. التفتيش والفرز:يتحقق القياس والفرز من الامتثال لمتطلبات الأبعاد والجودة المعمول بها.
7. التعبئة والتغليف:يساعد التغليف المناسب على حماية المكونات النهائية من التلوث والرطوبة وأضرار النقل.

كل عملية تساهم في المنتج النهائي. تؤثر المعالجة الحرارية على الصلابة والسلامة الهيكلية، بينما يحدد الطحن واللف الخصائص الهندسية والسطحية المهمة. يؤكد الفحص ما إذا كانت الكرات المكتملة تلبي المواصفات المتفق عليها.

تصف BMT قدراتها الإنتاجية بأنها تشمل معدات الطحن الآلية، وأنظمة الفرز الدقيقة، واختبار الصلابة، وقياس الاستدارة، وفحص السطح. تدعم هذه القدرات إنتاج الكرات الفولاذية للتطبيقات الصناعية وتطبيقات OEM.

كيف يؤثر الحجم ودرجات الدقة على الأداء؟

يجب أن يتطابق قطر الكرة ودرجة الدقة مع تصميم المحمل. يمكن أن يتداخل الحجم غير الصحيح مع عملية التجميع، والخلوص الداخلي، وهندسة التلامس، وتوزيع الأحمال. قد يؤدي الاختلاف المفرط في الأبعاد أيضًا إلى زيادة الاهتزاز أو إنتاج سلوك تشغيل غير متناسق.

يسرد BMT الأحجام المترية والبوصة ويحدد درجات الدقة بما في ذلك G10، وG16، وG20، وG40، وG100، مع خيارات مخصصة متاحة وفقًا لمتطلبات المنتج.

يجب دائمًا تفسير ملصقات الدرجات وفقًا للمعايير المعمول بها ومواصفات المورد. لا ينبغي للمشترين أن يفترضوا أن كل مصنع يستخدم معايير قبول متطابقة لمجرد ظهور نفس تصنيف الدرجة في عرض الأسعار.

بالنسبة لتطبيقات الإنتاج، قم بتوفير رسم المحمل وقطر الكرة والدرجة المطلوبة والمواد وظروف التشغيل قبل طلب عرض الأسعار. ويساعد ذلك في تقليل الفجوات في المواصفات وتجنب أخذ العينات أو إعادة العمل غير الضرورية.

أين يتم استخدام الكرات الفولاذية الحاملة للكرة بشكل شائع؟

يتم استخدام الكرات الفولاذية الدقيقة في أي مكان تدعم فيه المحامل الدوارة المعدات الدوارة. يختلف دورها باختلاف التصميم، لكن الهندسة المتسقة وأداء المواد يظل مهمًا في التطبيقات التي تتراوح من المحركات الكهربائية الصغيرة إلى الآلات الصناعية الثقيلة.

• المحركات الكهربائية:دعم دوران العمود السلس في المعدات الصناعية والأجهزة المنزلية.
• أنظمة السيارات:يشكل جزءًا من مجموعات المحامل المستخدمة في الأنظمة المحددة للعجلات وناقل الحركة والأنظمة المساعدة.
• مضخات المياه:تساعد مجموعات المحامل على الحفاظ على دوران مستقر أثناء التشغيل المستمر.
• الآلات الزراعية:دعم المكونات الدوارة المعرضة للاهتزاز والغبار وأحمال العمل المتغيرة.
• الناقلات وأنظمة التروس الصناعية:تمكين الحركة التي يتم التحكم فيها في معدات مناولة المواد والإنتاج.
• الأتمتة والروبوتات:المساهمة في الحركة المتكررة في ترتيبات تحمل مناسبة.
• الأجهزة المنزلية:دعم آليات الدوران حيث يهم الضوضاء والتشغيل السلس.

تحدد بيئة التشغيل المواصفات النهائية. قد يركز المحرك الذي يعمل بسرعة عالية بشكل خاص على الدقة والضوضاء والتوازن، في حين أن المعدات المعرضة للرطوبة قد تتطلب مادة مقاومة للتآكل. قد تتطلب التطبيقات ذات الأحمال الصدمية أو التلوث اهتمامًا إضافيًا بتصميم المحامل والتشحيم والختم والصيانة.

لذلك يجب اختيار الكرات الفولاذية كجزء من نظام محمل كامل بدلاً من معاملتها كمكونات قابلة للتبديل بغض النظر عن الحجم أو المادة أو ظروف التشغيل.

كيف يجب على المشترين اختيار الكرات الفولاذية التي تحمل الكرة؟

بالنسبة للموزعين ومصنعي المحامل وفرق الصيانة وأقسام مشتريات OEM، تبدأ عملية التوريد الفعالة بمواصفات فنية واضحة.

قبل تقديم الطلب، قم بتقييم النقاط التالية:

1. تعريف التطبيق:التعرف على نوع المحمل والمعدات وسرعة التشغيل وظروف الحمل المتوقعة.
2. تحديد المادة:اختر درجة فولاذ مناسبة بناءً على الصلابة ومتطلبات التعب والتعرض للتآكل والتكلفة.
3. تأكيد الأبعاد:توفير القطر الاسمي والتسامح ومتطلبات القياس.
4. ضبط درجة الدقة:التأكد من المعيار المطبق ومعايير القبول المطلوبة.
5. مراجعة وثائق الجودة:اطلب سجلات التفتيش ذات الصلة والمعلومات المادية وتقارير الاختبار عند الاقتضاء.
6. تقييم اتساق الإنتاج:تحديد ما إذا كان المورد يمكنه الحفاظ على نفس المتطلبات عبر الطلبات المتكررة.
7. التحقق من التعبئة والتغليف والتسليم:تأكيد الكميات وحماية التغليف والمهلة الزمنية ومتطلبات التصدير.
8. تقييم العينات:عند الاقتضاء، قم باختبار العينات في التجميع المقصود قبل الموافقة على الإنتاج الضخم.

بالنسبة للطلبات المخصصة، يعد الرسم الفني أو المواصفات المكتوبة ذا قيمة خاصة. فهو يقلل من الغموض حول الأبعاد والمواد والدرجات ومعايير التفتيش. يجب على المشترين أيضًا تحديد أي متطلبات خاصة لإمكانية التتبع أو التغليف أو مراقبة الجودة الواردة قبل بدء الإنتاج.

يجب أن يكون المورد الذي يمكن الاعتماد عليه قادرًا على شرح قدراته وتوضيح الأسئلة الفنية وتقديم عرض أسعار بناءً على نطاق محدد بدلاً من تقديم وعود أداء غير مدعومة.

ما هي فحوصات الجودة التي يجب على المشترين طلبها؟

يجب أن يغطي ضمان الجودة الخصائص التي تؤثر على التطبيق المقصود. تكون عملية التفتيش الخاصة بالمورد مفيدة للغاية عندما تكون مرتبطة بمتطلبات قابلة للقياس ومعايير قبول موثقة.

اعتمادًا على مواصفات الطلب، قد يطلب المشترون ما يلي:

• تحديد المواد الخام وشهادات المواد ذات الصلة.
• فحص القطر وتغير الأبعاد.
• قياسات الاستدارة وخشونة السطح.
• اختبار الصلابة بعد المعالجة الحرارية.
• الفحص البصري للعيوب السطحية.
• تحديد الدفعة وسجلات التفتيش.
• فحص التغليف قبل الإرسال.

قد تساعد المعايير المعترف بها في تحديد متطلبات الكرات الحاملة والمكونات ذات الصلة. على سبيل المثال، يغطي ASTM F2215 المتطلبات المحددة للكرات الحديدية وغير الحديدية المستخدمة في المحامل والتطبيقات الأخرى. يجب على المشترين تأكيد ما إذا كان هناك معيار معين ينطبق على منتجهم ونظام الأبعاد والمواد والمتطلبات التعاقدية.

تحدد BMT أنظمة إدارة الجودة ISO 9001 وIATF 16949 في معلومات التصنيع الخاصة بها. عند تحديد مصادر المكونات الخاصة بالسيارات أو غيرها من التطبيقات الخاضعة للتنظيم، يجب على فرق المشتريات التحقق من نطاق الاعتماد ذي الصلة، والصلاحية الحالية، وأي متطلبات خاصة بالعميل مباشرةً مع المورد.

الأسئلة المتداولة

1. ما هي المواد الأكثر استخدامًا للكرات الفولاذية التي تحمل الكرة؟

يستخدم الفولاذ عالي الكربون المحمل بالكروم، مثل AISI 52100 أو ما يعادله، على نطاق واسع للمحامل التدحرجية التقليدية لأنه يمكن أن يوفر صلابة عالية، ومقاومة التآكل، وأداء إجهاد التلامس المتدحرج بعد المعالجة الحرارية المناسبة. لا تزال أفضل المواد تعتمد على بيئة التشغيل ومتطلبات التصميم.

2. هل كرات الفولاذ الكروم أفضل من كرات الفولاذ المقاوم للصدأ؟

ولا تعتبر أي من المادتين أفضل عالميًا. يتم اختيار فولاذ الكروم بشكل شائع عندما يكون أداء التحمل ومقاومة التآكل من الأولويات في البيئات التي يمكن التحكم في التآكل فيها. غالبًا ما يُفضل الفولاذ المقاوم للصدأ عندما يكون التعرض للرطوبة أو التآكل أمرًا مقلقًا، بشرط أن تلبي الدرجة المختارة المواصفات الميكانيكية والأبعاد المطلوبة.

3. ما هي درجات الدقة التي يمكن أن توفرها BMT؟

يسرد BMT درجات دقة الكرة الفولاذية G10، وG16، وG20، وG40، وG100، بالإضافة إلى خيارات مخصصة. يجب التأكد من التوفر والتفاوتات المطبقة ومتطلبات الاختبار للقطر والمواد المطلوبة.

4. هل يمكن تخصيص الكرات الفولاذية لمشاريع OEM؟

نعم. يشير BMT إلى دعم الأبعاد المخصصة وخيارات المواد وتغليف OEM وإمدادات العلامات الخاصة والطلبات الصناعية المجمعة. يجب على المشترين تقديم رسومات أو مواصفات تفصيلية لتأكيد الجدوى والحد الأدنى لكميات الطلب والمهل الزمنية.

5. كيف يمكن للمشترين التحقق من جودة الكرة الفولاذية قبل الطلب بكميات كبيرة؟

طلب العينات حيثما كانت متوفرة ومقارنتها بالمواصفات المتفق عليها. قد تشمل عمليات الفحص ذات الصلة القطر، والاستدارة، والصلابة، وتشطيب السطح، ووثائق المواد، والحالة البصرية. بالنسبة للتطبيقات المهمة، حدد طريقة الفحص ومعايير القبول قبل تقديم أمر الإنتاج.

6. ما هي المعلومات التي يجب تضمينها في طلب عرض أسعار الكرة الفولاذية؟

قم بتضمين درجة المادة، والقطر الاسمي، وتفاوت الأبعاد، ودرجة الدقة، ومتطلبات الصلابة، والكمية، والتطبيق المقصود، وتفضيلات التغليف، ووجهة التسليم. يمكن أن تساعد الرسومات والمعايير المطبقة المورد في إعداد عرض أسعار أكثر دقة.

الخلاصة: اختيار مورد موثوق للكرة الفولاذية لمحمل كروي

يتطلب اختيار الكرات الفولاذية المناسبة لمحامل الكرة توازنًا بين خصائص المواد ودقة الأبعاد واتساق التصنيع والمتطلبات الخاصة بالتطبيق. يخدم كل من الفولاذ الكرومي والفولاذ المقاوم للصدأ وخيارات المواد الأخرى ظروف تشغيل مختلفة، بينما يساعد الطحن والتشطيب والفحص الدقيق على ضمان تلبية المكونات النهائية للمواصفات المقصودة.

تجمع BMT بين خبرة تصنيع المحامل التي يعود تاريخها إلى عام 2004 مع القدرات المعلنة في الطحن الدقيق والفرز والفحص ودعم OEM. بالنسبة للمشترين الذين يقومون بشراء مكونات المحركات وأنظمة السيارات والمضخات والمعدات الزراعية والآلات الصناعية، فإن المواصفات الواضحة وعملية مراجعة الموردين الفعالة هي أسس عملية للشراء الموثوق.

إذا كنت تقوم بتوريد كرات فولاذية دقيقة لتصميم محمل جديد، أو إنتاج متكرر، أو برنامج استبدال صناعي، فاستكشف حلول الكرة الفولاذية ذات المحمل الكروي من BMT واتصل بنالمناقشة متطلباتك الفنية أو طلب عرض أسعار أو الاستفسار عن العينات وخيارات التوريد المخصصة.
