أي نوع من المحامل الأسطوانية هو الأفضل لتطبيقك الصناعي

محامل أسطوانيةمعترف بها على نطاق واسع لقدرتها الاستثنائية على التحميل الشعاعي وصلابتها العالية وملاءمتها للبيئات الصناعية الصعبة. ومع ذلك، فإن اختيار النوع الصحيح من المحامل الأسطوانية ليس بالأمر السهل دائمًا. مع التصميمات المتعددة مثل سلسلة NU، وNJ، وNUP، وN، وNF، يقدم كل منها مزايا هيكلية وأداء فريدة، فإن اختيار المحمل الأمثل يتطلب فهمًا واضحًا لظروف التطبيق.

يستكشف هذا الدليل المتعمق مبادئ العمل، والأنواع الهيكلية، وخصائص الأداء، والتطبيقات الواقعية للمحامل الأسطوانية. بحلول نهاية هذه المقالة، سوف تكون قادرًا على تحديد المحمل الأسطواني الذي يناسب احتياجاتك الصناعية المحددة بكل ثقة.

جدول المحتويات

• ما هي المحامل الأسطوانية؟
• كيف تعمل المحامل الأسطوانية؟
• المزايا الرئيسية للمحامل الأسطوانية
• شرح الأنواع الرئيسية للمحامل الأسطوانية
• جدول مقارنة أنواع المحامل الأسطوانية
• التطبيقات الصناعية
• كيفية اختيار المحمل الأسطواني المناسب
• اعتبارات الصيانة ومدة الخدمة
• الأسئلة المتداولة

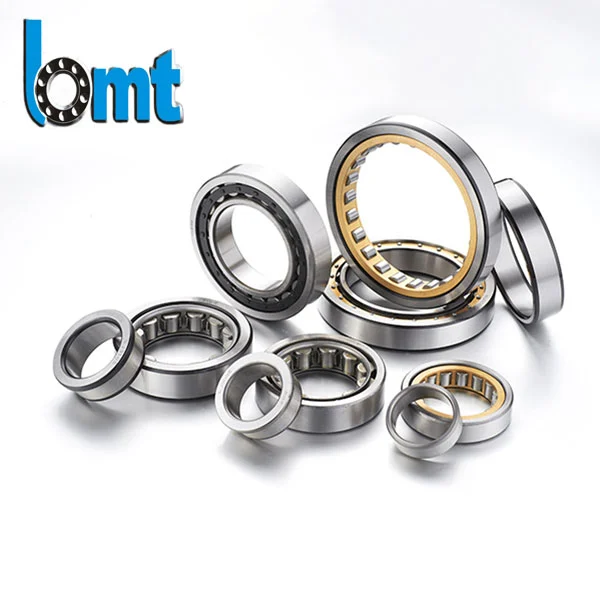

ما هي المحامل الأسطوانية؟

المحامل الأسطوانية هي محامل ذات عناصر دوارة تستخدم بكرات أسطوانية بدلاً من الكرات للحفاظ على الفصل بين الأجزاء المتحركة. على عكس المحامل الكروية، التي تلامس المجاري المائية، توفر البكرات الأسطوانية اتصالًا خطيًا، مما يسمح لها بدعم الأحمال الشعاعية الأعلى بشكل ملحوظ.

تُستخدم هذه المحامل بشكل شائع في الآلات الثقيلة حيث تعد سعة التحميل العالية والصلابة والموثوقية التشغيلية أمرًا ضروريًا. الشركات مثلبي إم تيتصميم محامل أسطوانية لتلبية المتطلبات الصارمة للصناعات مثل إنتاج الصلب والتعدين وتوليد الطاقة وعلب التروس الصناعية.

كيف تعمل المحامل الأسطوانية؟

يعتمد مبدأ عمل المحامل الأسطوانية على حركة التدحرج بدلاً من الاحتكاك المنزلق. يتم توجيه الأسطوانات الأسطوانية بين المجاري المائية الداخلية والخارجية، لتوزيع الأحمال بالتساوي عبر سطح المحمل.

• يتم نقل الأحمال الشعاعية من خلال اتصال الخط
• يؤدي تقليل الاحتكاك إلى تحسين كفاءة استخدام الطاقة
• صلابة عالية تقلل من انحراف العمود

تسمح بعض التصميمات بالإزاحة المحورية، مما يجعلها مثالية للتطبيقات التي يحدث فيها التمدد الحراري للعمود.

المزايا الرئيسية للمحامل الأسطوانية

• قدرة تحميل شعاعية عالية- مثالية للآلات الثقيلة
• قدرة عالية السرعة- مناسبة للدوران عالي السرعة
• احتكاك منخفض- انخفاض توليد الحرارة
• تصميم وحدات- سهولة التركيب والتفكيك
• عمر خدمة طويل– عندما يتم تشحيمها ومحاذاتها بشكل صحيح

شرح الأنواع الرئيسية للمحامل الأسطوانية

نو نوع محامل أسطوانية

تحتوي المحامل من النوع NU على ضلعين على الحلقة الخارجية ولا توجد أضلاع على الحلقة الداخلية. يسمح هذا التصميم بالإزاحة المحورية في كلا الاتجاهين، مما يجعله مناسبًا لمواقع المحامل العائمة.

NJ نوع محامل أسطوانية

تتميز محامل NJ بضلعين على الحلقة الخارجية وضلع واحد على الحلقة الداخلية، مما يمكنها من دعم الأحمال المحورية المحدودة في اتجاه واحد.

NUP نوع محامل أسطوانية

تتضمن محامل NUP ضلعًا فضفاضًا إضافيًا، مما يسمح لها بتحديد موقع العمود محوريًا في كلا الاتجاهين مع الاستمرار في دعم الأحمال الشعاعية الثقيلة.

N نوع محامل أسطوانية

تحتوي المحامل من النوع N على ضلعين على الحلقة الداخلية ولا يوجد ضلع على الحلقة الخارجية، مما يتيح الإزاحة المحورية المشابهة لأنواع NU ولكن بتكوين تركيب مختلف.

NF نوع محامل أسطوانية

يمكن لمحامل NF أن تدعم الأحمال المحورية في اتجاه واحد نظرًا لتكوين ضلعها، وغالبًا ما تستخدم في تطبيقات علبة التروس والمحركات.

جدول مقارنة أنواع المحامل الأسطوانية

التطبيقات الصناعية

تستخدم المحامل الأسطوانية على نطاق واسع في مختلف الصناعات نظرًا لقوتها وقدرتها على التكيف:

• مصانع درفلة الصلب
• معدات التعدين والبناء
• توربينات الرياح
• علب التروس الصناعية
• المحركات والمولدات الكهربائية

على سبيل المثال، في مصانع الصلب، تتعامل المحامل الأسطوانية مع الأحمال الشديدة وظروف الصدمات مع الحفاظ على ثبات الأبعاد.

كيفية اختيار المحمل الأسطواني المناسب

عند اختيار المحامل الأسطوانية، يجب مراعاة العوامل التالية:

1. متطلبات الحمل الشعاعي والمحوري
2. سرعة التشغيل
3. ترتيب التركيب (ثابت أو عائم)
4. طريقة التشحيم
5. درجة حرارة التشغيل

العمل مع الشركات المصنعة ذات الخبرة مثلبي إم تييضمن أن اختيار المحامل الخاص بك تم تحسينه من أجل الأداء والموثوقية وكفاءة التكلفة.

اعتبارات الصيانة ومدة الخدمة

تعمل الصيانة المناسبة على إطالة عمر خدمة المحمل بشكل كبير. تشمل أفضل الممارسات الرئيسية ما يلي:

• استخدام التشحيم المناسب
• منع التلوث
• ضمان التركيب والمحاذاة الصحيحة
• مراقبة الاهتزاز ودرجة الحرارة

يساعد الفحص المنتظم على تحديد العلامات المبكرة للتعب أو التآكل، مما يمنع فترات التوقف المكلفة.

الأسئلة المتداولة

هل يمكن للمحامل الأسطوانية أن تدعم الأحمال المحورية؟

يمكن لبعض الأنواع، مثل محامل NJ وNUP، أن تدعم أحمالًا محورية محدودة اعتمادًا على تكوين أضلاعها.

هل المحامل الأسطوانية أفضل من المحامل الكروية؟

بالنسبة للحمل الشعاعي العالي وتطبيقات الصلابة العالية، فإن المحامل الأسطوانية تتفوق عمومًا على المحامل الكروية.

ما هي الصناعات التي تستخدم المحامل الأسطوانية بشكل ملحوظ؟

يعتمد الصلب والتعدين وتوليد الطاقة والتصنيع الصناعي الثقيل بشكل كبير على المحامل الأسطوانية.

كيف يمكنني إطالة عمر المحامل الأسطوانية؟

يعد التشحيم الصحيح والتركيب المناسب والصيانة الدورية من أكثر الطرق فعالية لزيادة عمر المحمل إلى أقصى حد.

خاتمة

يعد اختيار المحمل الأسطواني المناسب قرارًا حاسمًا يؤثر بشكل مباشر على موثوقية الماكينة وأدائها. من خلال فهم الاختلافات بين أنواع المحامل، وقدرات التحميل، ومتطلبات التطبيق، يمكنك ضمان التشغيل الأمثل والمتانة على المدى الطويل.

إذا كنت تبحث عن محامل أسطوانية عالية الجودة مصممة للتطبيقات الصناعية الصعبة،بي إم تيتقدم الحلول المهنية والدعم الفني. لا تتردد فياتصل بنااليوم لمناقشة متطلباتك والعثور على الاتجاه المناسب لمشروعك.
