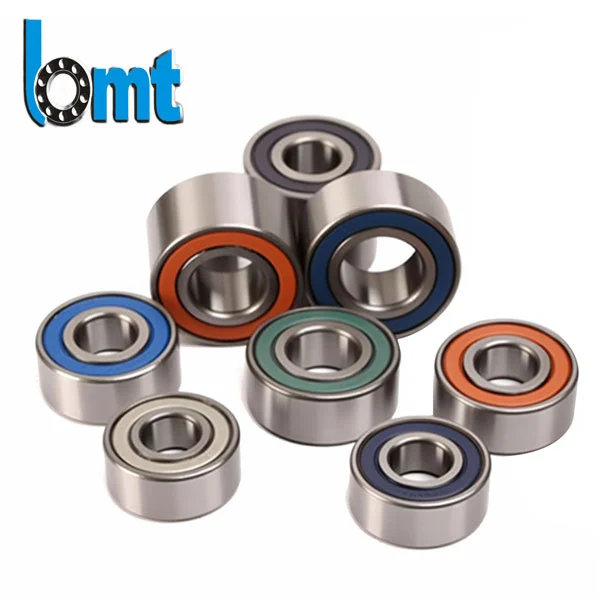

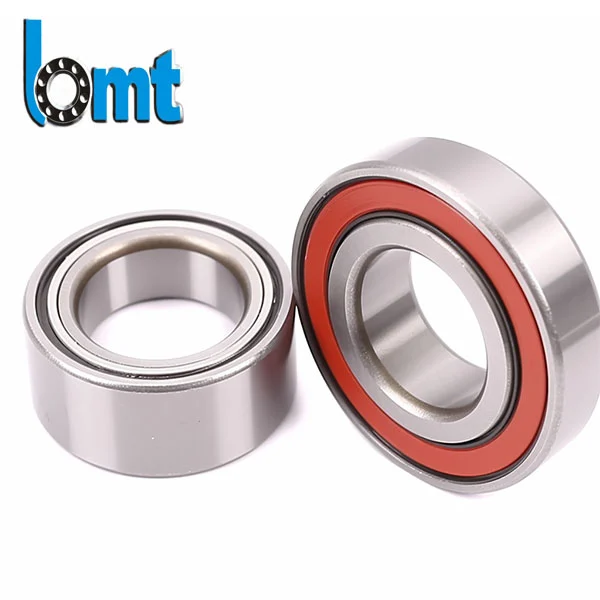

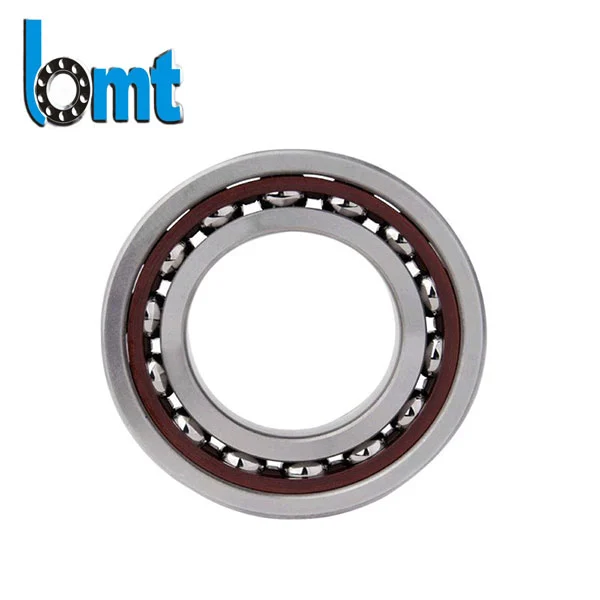

صف واحد محامل الكرة الاتصال الزاوي
في مجال الآلات الدقيقة التي تحتاج إلى تحمل الأحمال المحورية أحادية الاتجاه، حازت محامل كروية الاتصال الزاوي أحادية الصف من BMT على اعتراف واسع النطاق لأدائها الممتاز. نحن نستخدم فولاذ المحامل عالي الجودة وتكنولوجيا المعالجة الدقيقة لضمان أن كل مجموعة من المحامل يمكن أن تعمل بثبات في ظل ظروف العمل القاسية المختلفة.
نقطة البيع الأساسية
تصميم زاوية دقيق: يتوفر محامل كروية ذات اتصال زاوي بصف واحد، 30 درجة و40 درجة، لتلبية متطلبات الحمل المختلفة.
مجموعة متنوعة من خيارات القفص: بما في ذلك الفولاذ المختوم والنحاس الميكانيكي والبلاستيك الهندسي الخاص
أداء متميز لسرعة الدوران: ما يصل إلى 18000 دورة في الدقيقة
تصميم طويل العمر: تعمل عمليات المعالجة الحرارية الخاصة على إطالة عمر الخدمة بأكثر من 50%
المعلمات التقنية
| نموذج تحمل | قطر التجويف (د) | القطر الخارجي (د) | العرض (ب) | تصنيف الحمل الديناميكي (Cᵣ) (كيلو نيوتن) | تصنيف الحمل الثابت (C₀ᵣ) (كيلو نيوتن) | السرعة القصوى (دورة في الدقيقة) | الوزن (كجم/رطل) |
| 7000 | 10 | 26 | 8 | 4 | 2.5 | 20000 | 0.05 |
| 7001 | 12 | 28 | 8 | 4.5 | 3 | 19500 | 0.06 |
| 7002 | 15 | 32 | 9 | 5.5 | 3.5 | 19000 | 0.07 |
| 7003 | 17 | 35 | 10 | 6.5 | 4 | 18500 | 0.09 |
| 7004 | 20 | 42 | 12 | 8 | 5 | 18000 | 0.12 |
| 7005 | 25 | 47 | 14 | 10 | 6.5 | 17500 | 0.14 |
| 7006 | 30 | 52 | 16 | 12 | 8 | 17000 | 0.17 |
| 7007 | 35 | 55 | 17 | 14 | 9.5 | 16500 | 0.19 |
| 7008 | 40 | 62 | 19 | 16 | 11 | 16000 | 0.21 |
| 7009 | 45 | 68 | 20 | 18 | 12.5 | 15500 | 0.23 |
| 7010 | 50 | 72 | 22 | 20 | 14 | 15000 | 0.26 |
| 7011 | 55 | 80 | 23 | 22 | 15.5 | 14500 | 0.28 |
| 7012 | 60 | 85 | 25 | 24 | 17 | 14000 | 0.3 |
| 7013 | 65 | 90 | 26 | 26 | 18.5 | 13500 | 0.32 |
| 7014 | 70 | 30 | 28 | 28 | 20 | 13000 | 0.34 |
| 7200 | 10 | 32 | 9 | 4.2 | 3 | 20000 | 0.08 |
| 7201 | 12 | 35 | 10 | 5 | 3.5 | 19500 | 0.09 |
| 7202 | 15 | 40 | 11 | 6 | 4 | 19000 | 0.11 |
| 7203 | 17 | 47 | 12 | 7 | 4.5 | 18500 | 0.13 |
| 7204 | 20 | 52 | 14 | 9 | 5.5 | 18000 | 0.15 |
| 7205 | 25 | 62 | 15 | 10 | 6 | 17500 | 0.17 |
| 7206 | 30 | 72 | 16 | 12 | 7 | 17000 | 0.19 |
| 7207 | 35 | 80 | 18 | 14 | 8 | 16500 | 0.21 |
| 7208 | 40 | 85 | 20 | 16 | 9 | 16000 | 0.24 |
| 7209 | 45 | 90 | 22 | 18 | 10 | 15500 | 0.26 |
| 7210 | 50 | 100 | 23 | 20 | 11 | 15000 | 0.28 |
| 7211 | 55 | 110 | 24 | 22 | 12 | 14500 | 0.3 |
| 7212 | 60 | 120 | 25 | 24 | 13 | 13000 | 0.32 |
| 7213 | 65 | 30 | 27 | 5.5 | 3 | 12500 | 0.34 |
| 7214 | 10 | 32 | 9 | 6 | 3.5 | 12000 | 0.36 |
| 7300 | 12 | 35 | 10 | 7.5 | 4.5 | 11500 | 0.07 |
القضايا الثلاث الأكثر أهمية للعملاء
1.ما مقدار القوة المحورية التي يمكن أن يتحملها المحمل؟
يمكن لنسخة المحمل ذات زاوية التلامس 40 درجة أن تتحمل حملًا محوريًا أعلى بنسبة 35% من الموديل القياسي.
2. هل هي مستقرة عند التشغيل بسرعة عالية؟
من خلال اختبار التوازن الديناميكي الدقيق، يتم التأكد من أن قيمة الاهتزاز لا تتجاوز معيار الصناعة عند أقصى سرعة دوران.
3.كيفية ضمان جودة المنتج؟
تخضع كل مجموعة من محامل كروية التلامس الزاوي ذات الصف الواحد إلى 12 اختبارًا صارمًا بما في ذلك الحجم والصلابة والضوضاء.
شرح تفصيلي لمزايا المنتج
خذ تطبيق مغازل الأدوات الآلية كمثال. تتحكم محامل كروية التلامس الزاوي ذات الصف الواحد BMT في الجريان الشعاعي ضمن 0.003 مم، مما يحسن بشكل كبير من دقة المعالجة. بالنسبة للبيئات ذات درجات الحرارة العالية مثل علب تروس السيارات، تضمن صيغة التشحيم الخاصة أداءً مستقرًا حتى عند 120 درجة مئوية.
احتياطات الاستخدام
يجب تطبيق التحميل المسبق المناسب أثناء التثبيت
يوصى باستخدامه في أزواج لتحمل الأحمال الشعاعية
تحقق من حالة التشحيم بانتظام
تجنب التشغيل الزائد للسرعة
معلمات المنتج
المواصفات: سلسلة زاوية الاتصال 30 درجة، سلسلة زاوية الاتصال 40 درجة
نطاق القطر الداخلي 10-150 مللي متر
الحمل الديناميكي: 5.8-98 كيلو نيوتن، 7.2-120 كيلو نيوتن
الحمل الساكن: 2.9-49 كيلو نيوتن، 3.6-60 كيلو نيوتن
الحد الأقصى لسرعة الدوران هو 18000 دورة في الدقيقة إلى 15000 دورة في الدقيقة
تم تخفيض معيار الوزن بنسبة 15% للإصدار القياسي
إذا كنت بحاجة إلى معلومات مفصلة أو عينة اختبار لمحامل كروية الاتصال الزاوي ذات الصف الواحد، فلا تتردد في الاتصال بنا. دعونا نقدم الحل الأكثر موثوقية لمعداتك.
