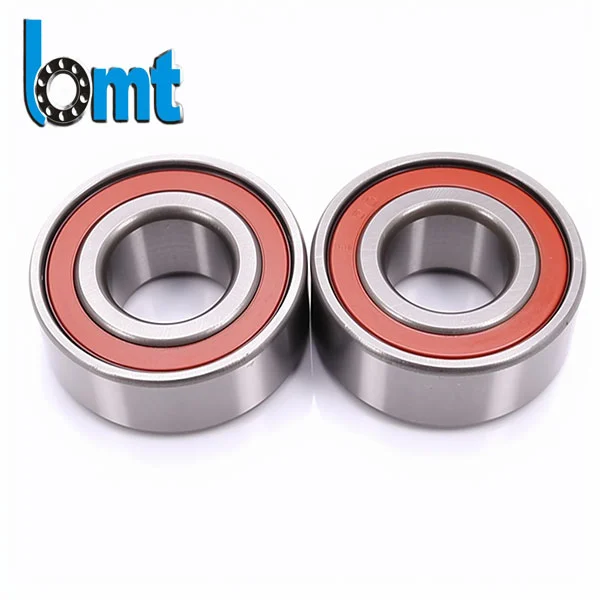

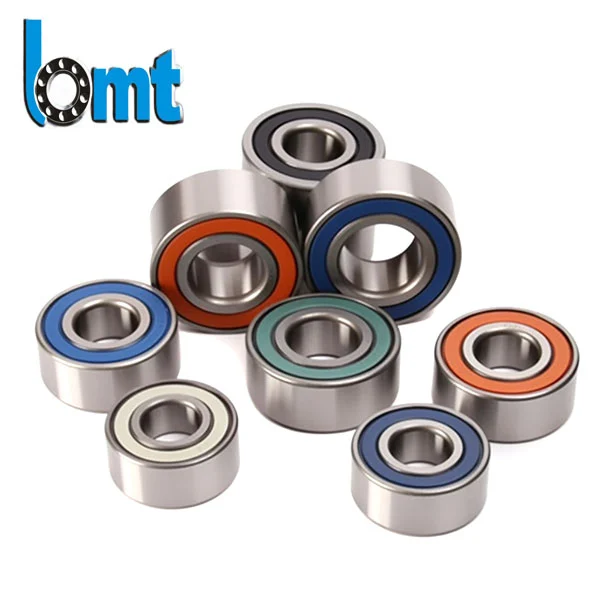

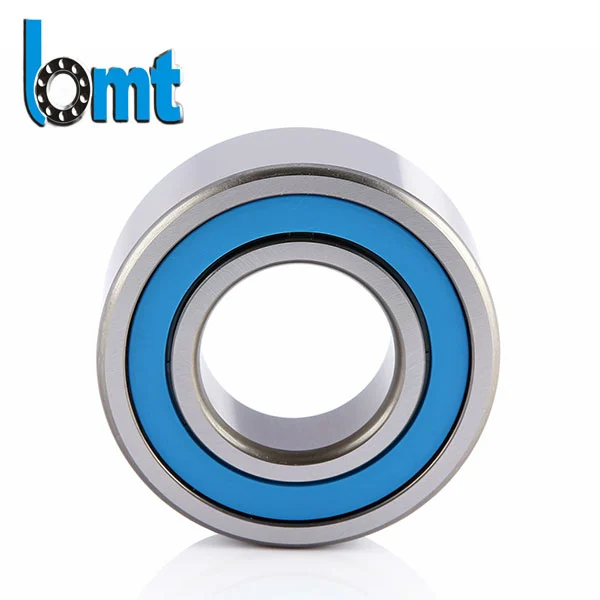

صف مزدوج الزاوي الاتصال الكرات

تم تصميم محامل كروية الاتصال الزاوي ذات الصف المزدوج لظروف الحمل الشعاعي والمحوري المدمجة في كلا الاتجاهين. تُستخدم هذه المحامل على نطاق واسع في المحركات والمضخات وأنظمة السيارات والآلات الصناعية حيث يلزم الدوران المستقر وعمر الخدمة الطويل وكفاءة مساحة التثبيت.
نحن ندعم إنتاج OEM والتوريد بالجملة والتصدير العالمي بمعايير تصنيع متسقة وإمكانية تتبع الدفعات.

إرسال استفسار

وصف المنتج

مع أكثر من 20 عامًا من الخبرة في تصنيع المحامل، تنتج شركة BMT Bearings محامل كروية ذات اتصال زاوي مزدوج الصف في منشآت حاصلة على شهادة ISO9001 وIATF16949.

تم تصميم هذه المحامل للمعدات التي تعمل تحت:

دوران مستمر عالي السرعة

الجمع بين التحميل الشعاعي والمحوري

مساحة التثبيت محدودة

فترات صيانة طويلة

تتبع كل دفعة إنتاج إجراءات التصنيع الخاضعة للرقابة، بما في ذلك التصنيع الدقيق، والمعالجة الحرارية، والطحن، والتجميع، والفحص النهائي.

قبل الشحن، يتم اختبار كل محمل للتأكد من دقة الأبعاد، وضوضاء التشغيل، ومستوى الاهتزاز، والاستقرار الدوراني لضمان الأداء المتسق في الاستخدام الصناعي.

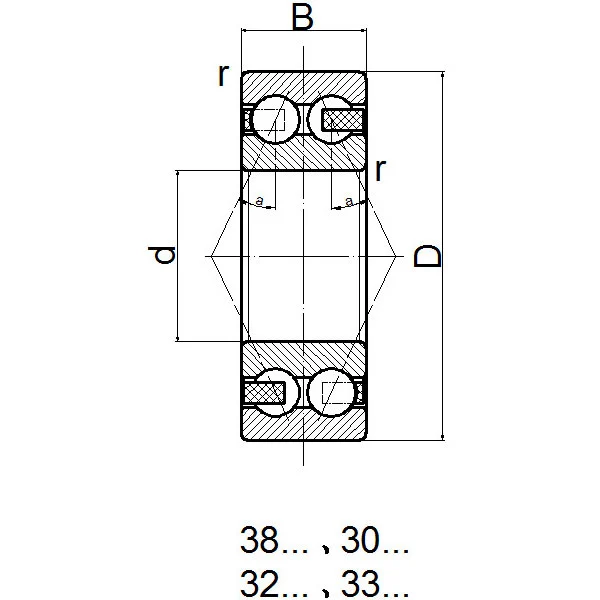

Double Row Angular Contact Ball Bearings

المعلمات التقنية

مسلسل	رقم الجزء	د (مم)	د (مم)	ب (مم)	Cᵣ (ن)	C₀ᵣ (N)	ماكس دورة في الدقيقة	الوزن (كجم/رطل)
3200	3200	10	30	14	7800	4550	19700	0.05
3200	3201	12	32	15.9	10600	5850	17600	0.05
3200	3202	15	35	15.9	11800	7100	16700	0.07
3200	3203	17	40	17.5	14600	9000	14600	0.09
3200	3204	20	47	20.6	19600	12500	12100	0.15
3200	3205	25	52	20.6	21200	14600	10700	0.18
3200	3206	30	62	23.8	30000	21200	9000	0.29
3200	3207	35	72	27	39000	28500	7600	0.45
3200	3208	40	80	30.2	48000	36500	6700	0.59
3200	3209	45	85	30.2	48000	37500	6300	0.63
3200	3210	50	90	30.2	51000	42500	5900	0.68
3200	3211	55	100	33.3	58500	49000	5300	0.95
3200	3212	60	110	36.5	72000	61000	4750	1.27
3200	3213	65	120	38.1	80000	73500	4300	1.64
3200	3214	70	125	39.7	83000	76500	4300	1.8
3300	3302	15	42	19	16300	10000	13800	0.12
3300	3303	17	47	22.2	20800	12500	12400	0.18
3300	3304	20	52	22.2	23200	15300	11000	0.22
3300	3305	25	62	25.4	31200	20800	9300	0.35
3300	3306	30	72	30.2	41000	28500	7800	0.55
3300	3307	35	80	34.9	51000	34500	6800	0.66
3300	3308	40	90	36.5	62000	45000	6000	0.98
3300	3309	45	100	39.7	68000	51000	5500	1.34
3300	3310	50	110	44.4	81500	62000	4900	1.8
3300	3311	55	120	49.2	102000	78000	4300	2.32
3300	3312	60	130	54	125000	98000	4000	2.92
3300	3313	65	140	58.7	143000	112000	3950	3.63
5200	5200-ZZ	10	30	63.5	1200	755	16000	0.108
5200	5201-ZZ	12	32	14.287	1580	1030	15000	0.126
5200	5202-ZZ	15	35	15.875	1740	1180	12000	0.141
5200	5203-ZZ	17	40	15.875	2210	1540	10000	0.212
5200	5204-ZZ	20	47	17.462	3300	2410	9000	0.337
5200	5205-ZZ	25	52	20.638	3550	2710	8000	0.386
5200	5206-ZZ	30	62	20.638	4950	3900	7000	0.631
5200	5207-ZZ	35	72	23.812	6550	5300	6000	0.961
5200	5208-ZZ	40	80	26.988	7400	6100	6000	1.3
5200	5209-ZZ	45	85	30.162	8300	6900	5000	1.41
5200	5210-ZZ	50	90	30.162	8850	7700	5000	1.52
5200	5211-ZZ	55	100	30.162	9180	8490	5000	2.46
5200	5212-ZZ	60	110	33.338	13700	7700	4000	3.14
5200	5213-ZZ	65	120	36.512	14900	8490	4000	4.22
5200	5214-ZZ	70	130	38.1	16200	13200	3000	4.54
5300	5215-ZZ	75	140	39.688	17700	14700	3000	5.46
5300	5216-ZZ	10	35	41.275	18620	16000	3000	5.66
5300	5300	12	37	44.45	22100	17900	3000	0.092
5300	5301	15	42	19	23400	17100	3000	0.109

الميزات الهندسية الرئيسية

1. سعة الحمولة المجمعة

مصممة لدعمالحمل الشعاعي + الحمل المحوري في كلا الاتجاهين، مما يقلل الحاجة إلى تجميعات تحمل إضافية.

2. الصلابة الهيكلية العالية

يعمل التصميم ذو الصف المزدوج على زيادة الصلابة، وتحسين ثبات محاذاة العمود في ظل ظروف الحمل الثقيل.

3. عملية الاهتزاز المنخفض

تعمل الكرات الفولاذية عالية الدقة وتشطيب المجاري على تقليل الضوضاء والاهتزاز أثناء التشغيل عالي السرعة.

4. تحسين عمر الخدمة

تعمل الهندسة الداخلية المُحسّنة على تقليل الاحتكاك وتوليد الحرارة، مما يؤدي إلى إطالة العمر التشغيلي في أنظمة الخدمة المستمرة.

5. تصميم موفر للمساحة

يجمع بين اثنين من محامل الاتصال الزاوي في وحدة واحدة، مما يقلل من مساحة التثبيت ويبسط تصميم السكن.

التصنيع ومراقبة الجودة

يتم الإنتاج باستخدام العمليات الصناعية الموحدة:

اختيار الصلب تحمل معتمد
طحن CNC وتشطيب فائق الدقة
أنظمة التجميع الأوتوماتيكية
اختبار التخليص والتحكم في التحميل المسبق
فحص الضوضاء والاهتزازات
اختبار محاكاة الأداء عالي السرعة

يقوم المصنع بتشغيل خطوط إنتاج آلية متعددة لضمان اتساق الأبعاد عبر الطلبات كبيرة الحجم.

مجالات التطبيق

يستخدم هذا النوع من المحامل بشكل شائع في:

المحركات الكهربائية الصناعية
أنظمة نقل السيارات
المضخات والضواغط
الآلات الزراعية
البناء والمعدات الثقيلة
علب التروس والمحركات الصناعية

في هذه التطبيقات، تتمثل متطلبات الأداء الرئيسية في الاستقرار والمتانة وتقليل وقت التوقف عن العمل، خاصة في ظل ظروف التحميل المستمر.

تصنيع المعدات الأصلية والقدرة على العرض

نحن ندعم متطلبات المشتريات الصناعية بما في ذلك:

تخصيص OEM (الأبعاد، التخليص، العلامات التجارية)
الإنتاج بالجملة للموزعين والمصنعين
مهلة زمنية مستقرة للطلبات المتكررة
معايير التعبئة والتغليف للتصدير
الدعم الفني لاختيار التطبيق

لماذا يختار المشترون الصناعيون محامل BMT

تركز BMT Bearings على الموثوقية الصناعية على المدى الطويل بدلاً من أداء المواصفات على المدى القصير.

تشمل نقاط القوة الرئيسية ما يلي:

إنتاج خاضع للرقابة بموجب أنظمة ISO وIATF
جودة متسقة من دفعة إلى دفعة
تحسينات التصميم القائمة على التطبيق من ردود الفعل الميدانية
قدرة توريد مستقرة للطلبات كبيرة الحجم
الدعم الهندسي لاختيار المنتجات وحلول الاستبدال

الأسئلة المتداولة (الأسئلة الشائعة)

Q1: ما هي الميزة الرئيسية لمحامل كروية الاتصال الزاوي ذات الصف المزدوج؟
إنها تحمل أحمالًا شعاعية ومحورية مشتركة في كلا الاتجاهين، مما يقلل الحاجة إلى مجموعات محامل متعددة ويحسن ضغط النظام.

Q2: هل يمكنك إنتاج مواصفات OEM أو مخصصة ؟
نعم. نحن ندعم تصنيع OEM بناءً على الرسومات أو العينات أو المتطلبات الفنية.

س 3: كيف يتم التحكم في جودة المنتج؟
يتم التحكم في الجودة من خلال أنظمة إنتاج معتمدة، وتصنيع آلي، وفحص كامل للمعايير الرئيسية بما في ذلك الضوضاء والاهتزاز ودقة الأبعاد.

س 4: ما هي الصناعات التي تستخدم هذا المحمل أكثر؟
يستخدم على نطاق واسع في المحركات وأنظمة السيارات والمضخات والآلات الزراعية ومعدات النقل الصناعية.

س 5: هل تدعم التصدير والطلبات بالجملة؟
نعم. نحن نزود العملاء العالميين بقدرة إنتاجية مستقرة ودعم لوجستي جاهز للتصدير.
