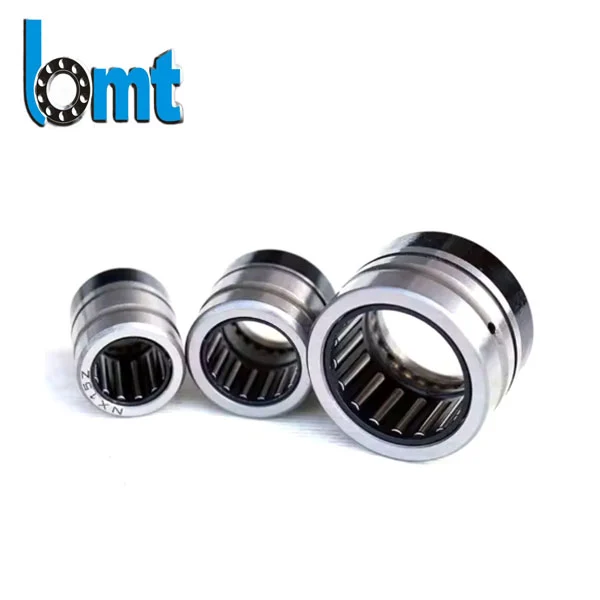

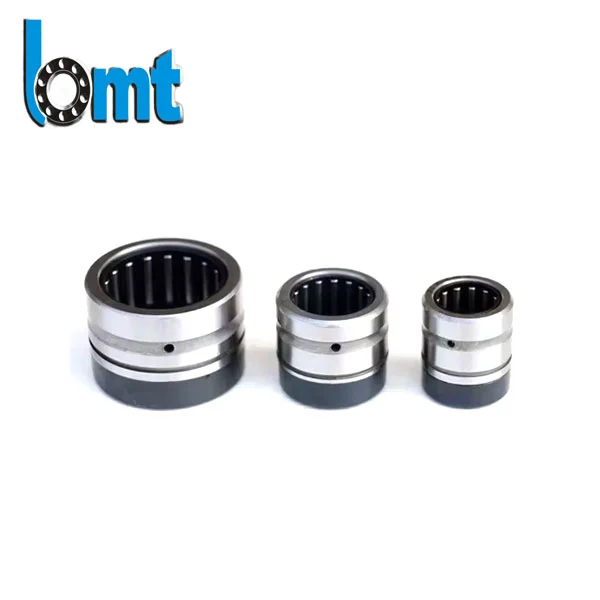

مجتمعة محامل شعاعي محوري
تم تصميم محامل BMT المجمعة الشعاعية والمحورية لإدارة كل من الأحمال الشعاعية والمحورية في وقت واحد. وهي تقدم أداءً ثابتًا لمختلف التطبيقات من علب التروس الصناعية إلى الآليات الآلية. يتم إجبار محامل BMT كاختيار رئيسي لمكونات الآلات من اتجاهات متعددة. تكوين المنتج.
إدارة الأحمال المزدوجة: تكمن القوة الرئيسية للمحامل الشعاعية المحورية المجمعة في قدرتها الفريدة على إدارة الأحمال الشعاعية والمحورية دون التضحية بالأداء في أي من الجانبين. يعد هذا أمرًا بالغ الأهمية في المعدات مثل مطابع الطباعة حيث تتحمل الأعمدة القوى الشعاعية الدورانية والضغط المحوري من بكرات الورق في نفس الوقت. تشير تجاربنا الميدانية إلى أنها تقلل من تكرار التعديلات الضرورية مقارنة باستخدام محامل منفصلة.
تحسين المساحة: تحرر هذه المحامل مساحة قيمة في تصميمات الآلات من خلال دمج وظيفتين في وحدة واحدة. أبلغتنا إحدى الشركات المصنعة لمعدات التعبئة والتغليف مؤخرًا أن التحول إلى المحامل المدمجة الخاصة بنا يسمح بجعل المعدات أكثر ملاءمة للتركيب في مساحات المصنع الضيقة.
عملية تركيب أسهل: يؤدي استخدام محمل شعاعي/محوري مشترك واحد بدلاً من محملين منفصلين إلى تقليل خطوات التثبيت وتقليل خطر المحاذاة الخاطئة. وقد تُرجم هذا إلى أوقات تجميع أقصر لعملائنا؛ أبلغ أحد موردي قطع غيار السيارات عن تسارع بنسبة 15% في خط الإنتاج بعد اعتماد هذه المحامل.
المعلمات التقنية

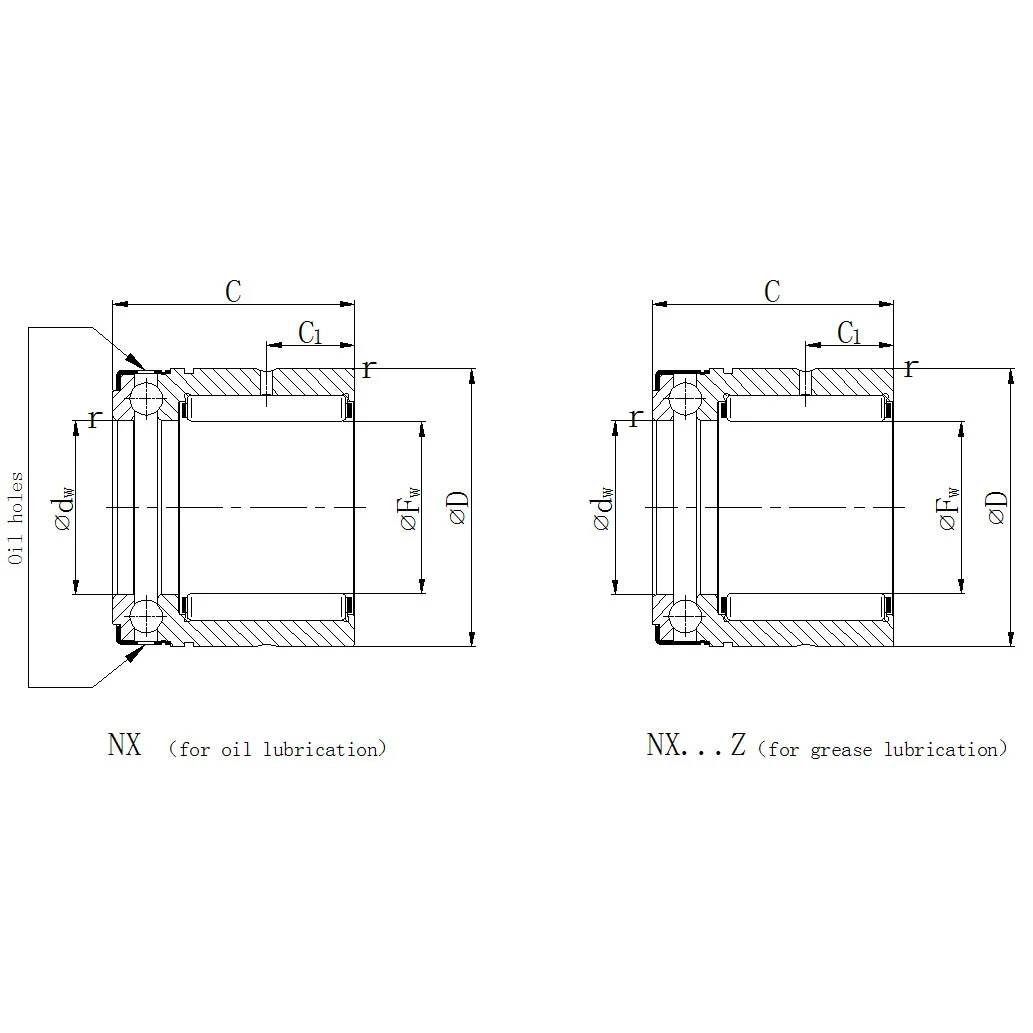

| محامل شعاعية/محورية مدمجة: سلسلة NX | |||||||||||||
| الأبعاد (مم) | تقييمات الحمل الأساسية | ||||||||||||
| التسمية (النفط) | التعيين (الشحوم) | مهاجم (مم) | د (مم) | ج -0.25 (مم) | C1 (مم) | عمق E8 (مم) | ص دقيقة. (مم) | داين. الكروم (كن) | القانون الأساسي. كور (كن) | داين. كاليفورنيا (كن) | الإحصائيات. كوا (كن) | الحلقة الداخلية الموصى بها | حلقات المفاجئة المناسبة |
| NX7-TV | NX7-Z-TV | 7 | 14 | 18 | 4.7 | 7 | 0.3 | 2.85 | 2.65 | 3.15 | 4.3 | – | WR14 |
| NX10 | NX10-Z | 10 | 19 | 18 | 4.7 | 10 | 0.3 | 4.45 | 3.7 | 4.6 | 7.2 | IR6X10X10-IS1 | WR19 |
| NX12 | NX12-Z | 12 | 21 | 18 | 4.7 | 12 | 0.3 | 4.8 | 4.3 | 4.85 | 8.2 | IR8X12X10-IS1 | WR21 |
| NX15 | NX15-Z | 15 | 24 | 28 | 8 | 15 | 0.3 | 10.7 | 12.7 | 5.6 | 10.4 | IR12X15X16 | WR24 |
| NX17 | NX17-Z | 17 | 26 | 28 | 8 | 17 | 0.3 | 11.9 | 15 | 5.8 | 11.5 | IR14X17X17 | WR26 |
| NX20 | NX20-Z | 20 | 30 | 28 | 8 | 20 | 0.3 | 13 | 17.5 | 7 | 14.7 | IR17X20X16 | Wr30 |
| NX25 | NX25-Z | 25 | 37 | 30 | 8 | 25 | 0.3 | 14.9 | 22.4 | 11.1 | 24.3 | IR20X25X16-IS1 | WR37 |
| NX30 | NX30-Z | 30 | 42 | 30 | 10 | 30 | 0.3 | 22.6 | 36 | 11.7 | 28 | IR25X30X20 | WR42 |
| NX35 | NX35-Z | 35 | 47 | 30 | 10 | 35 | 0.3 | 24.3 | 41.5 | 12.4 | 32.5 | IR30X35X20 | WR47 |
| المحامل الشعاعية/المحورية المجمعة: NKX | ||||||||||||||
| تعيين | تحمل مع غطاء الاحتفاظ | مهاجم (مم) | د (مم) | D1 كحد أقصى. (مم) | D2 كحد أقصى. (مم) | ج (مم) | C1 (مم) | C2 دقيقة. (مم) | دو (مم) | ص (مم) | دين شعاعي الكروم (كن) | إحصائيات شعاعية. كور (كن) | دينام محوري الكروم (كن) | الإحصائيات المحورية كور (كن) |
| NKX10-TV | NKX10-Z-TV | 10 | 19 | 24.1 | 25.2 | 23 | 9 | 6.5 | 10 | 0.3 | 6.2 | 7.8 | 10 | 14 |
| NKX12 | NKX12-Z | 12 | 21 | 26.1 | 27.2 | 23 | 9 | 6.5 | 12 | 0.3 | 9 | 11 | 10.3 | 15.4 |
| NKX15 | NKX15-Z | 15 | 24 | 28.1 | 29.2 | 23 | 9 | 6.5 | 15 | 0.3 | 10.7 | 12.7 | 10.5 | 16.8 |
| NKX17 | NKX17-Z | 17 | 26 | 30.1 | 31.2 | 25 | 9 | 8 | 17 | 0.3 | 11.9 | 15 | 10.8 | 18.2 |
| NKX20 | NKX20-Z | 20 | 30 | 35.1 | 36.2 | 30 | 10 | 10.5 | 20 | 0.3 | 16.4 | 23.8 | 14.3 | 24.7 |
| NKX25 | NKX25-Z | 25 | 37 | 42.1 | 43.2 | 30 | 11 | 9.5 | 25 | 0.6 | 18.8 | 30.5 | 19.6 | 37.5 |
| NKX30 | NKX30-Z | 30 | 42 | 47.1 | 48.2 | 30 | 11 | 9.5 | 30 | 0.6 | 22.6 | 36 | 20.4 | 42 |
| NKX35 | NKX35-Z | 35 | 47 | 52.1 | 53.2 | 30 | 12 | 9 | 35 | 0.6 | 24.3 | 41.5 | 21.2 | 47 |
| NKX40 | NKX40-Z | 40 | 52 | 60.1 | 61.2 | 32 | 13 | 10 | 40 | 0.6 | 26 | 47 | 27 | 63 |
| NKX45 | NKX45-Z | 45 | 58 | 65.2 | 66.5 | 32 | 14 | 9 | 45 | 0.6 | 27.5 | 53 | 28 | 69 |
| نككس50 | NKX50-Z | 50 | 62 | 70.2 | 71.5 | 35 | 14 | 10 | 50 | 0.6 | 38 | 74 | 29 | 75 |
| NKX60 | NKX60-Z | 60 | 72 | 85.2 | 86.5 | 40 | 17 | 12 | 60 | 1 | 42 | 90 | 41.5 | 113 |
| NKX70 | NKX70-Z | 70 | 85 | 95.2 | 96.5 | 40 | 18 | 11 | 70 | 1 | 44.5 | 92 | 43 | 127 |
حالات التطبيق العملي
في مجال الروبوتات الصناعية، استخدمت بعض الشركات محامل CRAB 30 في أذرعها الآلية ذات المحاور الستة. تتعامل هذه المحامل بكفاءة مع القوى الشعاعية الناتجة عن دوران الذراع والقوى المحورية الناتجة عن رفع الحمولة الصافية والتي تضمن حركة سلسة ودقيقة حتى في ظل التشغيل بكامل طاقته. على مدار عام من الاستخدام، سجلت الشركة المصنعة انخفاضًا بنسبة 30% في متطلبات الصيانة المتعلقة بالمحامل.
استخدم أحد منتجي آلات النسيج محامل CRAB 40 في إطارات الغزل الخاصة بهم. تتعامل المحامل بشكل فعال مع الضغط الشعاعي الناتج عن دوران المغزل عالي السرعة والتوتر المحوري الناتج عن لف الخيوط، مما يؤدي إلى تشغيل أكثر استقرارًا وتقليل كسر الخيوط. لاحظ العميل تحسنًا بنسبة 20% في جودة المنتج بعد التبديل.
حافة الجودة لدينا
في شركة BMT، نحن ندرك جيدًا أن المحامل الشعاعية/المحورية المجمعة تلعب دورًا حيويًا في الحفاظ على التشغيل السلس للآلات. سيقوم كل محمل بسلسلة من الاختبارات الصارمة وتحليل المواد التي تضمن استخدام التفاوتات الدقيقة واختبار الحمل للتحقق من الأداء في ظل ظروف مختلفة. نحن نفعل ذلك لأننا تعلمنا من عملائنا أنه في السيناريوهات الصناعية. يمكن أن تكون محامل BMT الموثوقة عاملاً مهمًا للإنتاج المستمر.
الكلمات الساخنة: مجتمعة محامل شعاعي محوري
