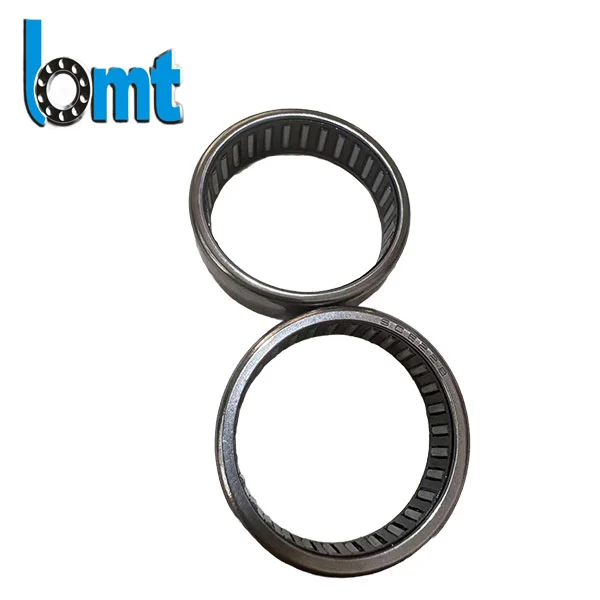

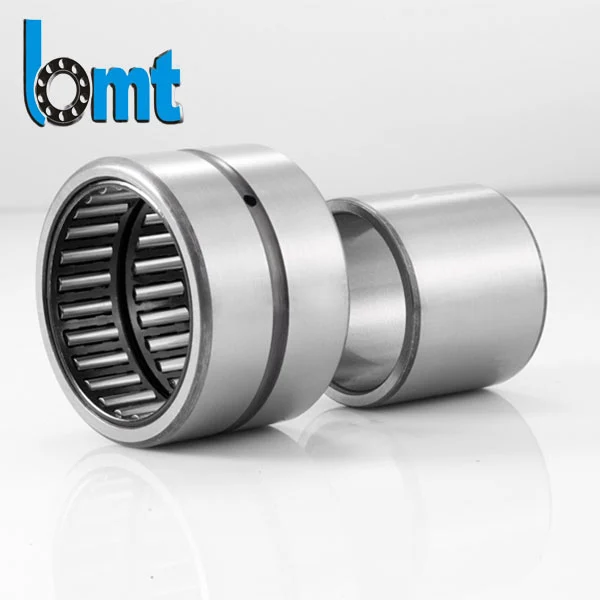

محامل إبرة كأس مرسومة
تقوم BMT Bearings بتصنيع محامل إبرة الكوب المسحوبة المصممة للتطبيقات التي تكون فيها مساحة التثبيت محدودة ولكن الحمل الشعاعي مرتفع. يسمح هيكل الحلقة الخارجية ذو الجدران الرقيقة بالتركيب المدمج دون التضحية بقدرة التحميل، مما يجعل هذا المحمل مناسبًا للأنظمة الميكانيكية عالية الكفاءة.
تُستخدم هذه المحامل على نطاق واسع في المحركات الكهربائية، وناقل الحركة للسيارات، وأنظمة التروس، والآلات الزراعية، والأدوات الصناعية التي تتطلب دورانًا مستقرًا وتوزيعًا ثابتًا للحمل.
التحدي الهندسي الذي يحل هذا المحمل
في أنظمة النقل المدمجة، غالبًا ما يواجه المهندسون ثلاث مشكلات متكررة:
- مساحة تركيب شعاعية محدودة
- متطلبات تحميل شعاعي عالية
- التآكل المبكر الناتج عن التوزيع غير المتساوي للحمل في المحامل الكروية القياسية
تعالج محامل الإبرة الكوبية المسحوبة هذه الظروف عن طريق الزيادةمساحة سطح الاتصال بين البكرات ومجرى السباقمما يقلل من تركيز الضغط ويحسن توزيع الحمل أثناء التشغيل المستمر.

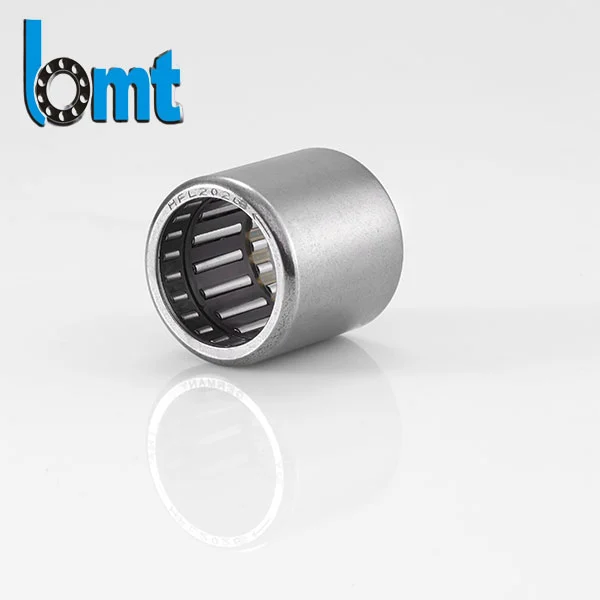

التصميم الهيكلي ومبدأ العمل
على عكس المحامل الكروية ذات الأخدود العميق، يستخدم هذا المنتج أهيكل بكرة إبرة مع حلقة خارجية رقيقة الجدران.
خصائص التصميم الرئيسية:
- حلقة خارجية رقيقة مختومةيقلل من متطلبات مساحة السكن
- بكرات أسطوانية طويلةزيادة منطقة الاتصال مع مجرى السباق
- قدرة تحميل شعاعية عاليةتحت أبعاد مدمجة
- مناسبة لتركيب مناسب للضغط في تجويف السكن
يكون هذا الهيكل فعالاً بشكل خاص في الأنظمة التي يكون فيها الحمل الشعاعي هو السائد ويكون الحمل المحوري في حده الأدنى أو يتم التحكم فيه بواسطة مكونات أخرى.
المعلمات التقنية
| الحجم (مم) | تصنيف الحمل الأساسي | |||||
| نموذج تحمل | مهاجم | D | ج-0.3 | ص دقيقة. | تصنيف الحمل الأساسي Cr KN | تصنيف الحمل الأساسي Cor KN |
| HK0408 | 4 | 8 | 8 | 0.3 | 1.69 | 1.24 |
| HK0509 | 5 | 9 | 9 | 0.4 | 2.28 | 1.89 |
| HK0606 | 6 | 10 | 6 | 0.4 | 1.53 | 1.16 |
| HK0608 | 6 | 10 | 8 | 0.4 | 1.93 | 1.57 |
| HK0609 | 6 | 10 | 9 | 0.4 | 2.71 | 2.47 |
| HK0709 | 7 | 11 | 9 | 0.4 | 2.95 | 2.8 |
| HK0808 | 8 | 12 | 8 | 0.4 | 2.61 | 2.47 |
| HK0810 | 8 | 12 | 10 | 0.4 | 3.61 | 3.75 |
| HK0908 | 9 | 13 | 8 | 0.4 | 3.37 | 3.56 |
| HK0910 | 9 | 13 | 10 | 0.4 | 4.04 | 4.42 |
| HK0912 | 9 | 13 | 12 | 0.4 | 5.04 | 5.99 |
| HK1010 | 10 | 14 | 10 | 0.4 | 4.18 | 4.85 |
| HK1012 | 10 | 14 | 12 | 0.4 | 5.23 | 6.46 |
| HK1015 | 10 | 14 | 15 | 0.4 | 6.46 | 8.36 |
| HK1210 | 12 | 16 | 10 | 0.4 | 4.7 | 5.89 |
| HK1212 | 12 | 18 | 12 | 0.8 | 6.18 | 6.94 |
| HK1312 | 13 | 19 | 12 | 0.8 | 6.46 | 7.51 |
| HK1412 | 14 | 20 | 12 | 0.8 | 6.75 | 8.08 |
| HK1512 | 15 | 21 | 12 | 0.8 | 7.51 | 8.93 |
| HK1516 | 15 | 21 | 16 | 0.8 | 9.98 | 13.68 |
| HK1522-ZW | 15 | 21 | 22 | 0.8 | 12.73 | 18.53 |
| HK1612 | 16 | 22 | 12 | 0.8 | 7.22 | 9.22 |
| HK1616 | 16 | 22 | 16 | 0.8 | 10.36 | 14.54 |
| HK1622-ZW | 16 | 22 | 22 | 0.8 | 12.45 | 18.43 |
| HK1712 | 17 | 23 | 12 | 0.8 | 7.51 | 9.79 |
| HK1812 | 18 | 24 | 12 | 0.8 | 7.7 | 10.36 |
| HK1816 | 18 | 24 | 16 | 0.8 | 11.02 | 16.44 |
| هونج كونج 2010 | 20 | 26 | 10 | 0.8 | 6.08 | 7.79 |
| هونج كونج 2012 | 20 | 26 | 12 | 0.8 | 8.17 | 11.5 |
| هونج كونج 2016 | 20 | 26 | 16 | 0.8 | 12.07 | 19.1 |
| هونج كونج 2020 | 20 | 26 | 20 | 0.8 | 14.92 | 24.7 |
| HK2030-ZW | 20 | 26 | 30 | 0.8 | 20.71 | 38 |
| HK2210 | 22 | 28 | 10 | 0.8 | 7.13 | 9.98 |
| HK2212 | 22 | 28 | 12 | 0.8 | 8.65 | 12.73 |
| HK2216 | 22 | 28 | 16 | 0.8 | 12.73 | 21 |
| HK2220 | 22 | 28 | 20 | 0.8 | 15.68 | 27.55 |
| HK2512 | 25 | 32 | 12 | 0.8 | 10.45 | 14.44 |
| HK2516 | 25 | 32 | 16 | 0.8 | 14.82 | 22.8 |
| HK2520 | 25 | 32 | 20 | 0.8 | 18.91 | 31.35 |
| HK2526 | 25 | 32 | 26 | 0.8 | 24.23 | 42.75 |
| HK2538-ZW | 25 | 32 | 38 | 0.8 | 32.3 | 62.7 |
| HK2816 | 28 | 35 | 16 | 0.8 | 15.58 | 25.18 |
| HK2820 | 28 | 35 | 20 | 0.8 | 19.86 | 34.2 |
| HK3012 | 30 | 37 | 12 | 0.8 | 11.5 | 17.29 |
| HK3016 | 30 | 37 | 16 | 0.8 | 16.34 | 27.55 |
| HK3020 | 30 | 37 | 20 | 0.8 | 20.9 | 37.53 |
| HK3022 | 30 | 37 | 22 | 0.8 | 23.56 | 43.7 |
| HK3026 | 30 | 37 | 26 | 0.8 | 26.6 | 51.3 |
| HK3038-ZW | 30 | 37 | 38 | 0.8 | 35.63 | 75.05 |
| HK3220 | 32 | 39 | 20 | 0.8 | 20.7 | 38.25 |
| HK3224 | 32 | 39 | 24 | 0.8 | 24.75 | 48.6 |
| HK3512 | 35 | 42 | 12 | 0.8 | 11.79 | 19.17 |
| HK3516 | 35 | 42 | 16 | 0.8 | 16.83 | 30.15 |
| HK3520 | 35 | 42 | 20 | 0.8 | 21.42 | 41.4 |
| HK4012 | 40 | 47 | 12 | 0.8 | 12.6 | 21.87 |
| HK4016 | 40 | 47 | 16 | 0.8 | 18 | 34.65 |
| HK4020 | 40 | 47 | 20 | 0.8 | 22.95 | 46.8 |
| HK4512 | 45 | 52 | 12 | 0.8 | 13.41 | 24.75 |
| HK4516 | 45 | 52 | 16 | 0.8 | 19.17 | 38.7 |
| HK4520 | 45 | 52 | 20 | 0.8 | 24.3 | 53.1 |
| HK5020 | 50 | 58 | 20 | 0.8 | 27.9 | 56.7 |
| HK5025 | 50 | 58 | 25 | 0.8 | 34.65 | 75.6 |
| HK5520 | 55 | 63 | 20 | 0.8 | 28.35 | 60.3 |
| HK5528 | 55 | 63 | 28 | 0.8 | 39.6 | 92.7 |
| HK6012 | 60 | 68 | 12 | 0.8 | 15.66 | 28.8 |
| HK6020 | 60 | 68 | 20 | 0.8 | 30.15 | 67.5 |
| HK6032 | 60 | 68 | 32 | 0.8 | 47.7 | 121.5 |
10 محامل إبرة كأسية مسحوبة بشكل مستمر من شركة BMT مدرجة في الجدول أدناه:
رقم المحمل الأبعاد الرئيسية (مم) (d×D×H) معدل الحمل الديناميكي (كيلو نيوتن) معدل الحمل الثابت (كيلو نيوتن)
| نك 5/12 | 5×12×12 | 5.8 | 6.2 |
| نك 6/16 | 6×16×16 | 8.3 | 9.0 |
| نك 7/18 | 7×18×18 | 10.5 | 11.2 |
| نك 8/20 | 8×20×20 | 12.1 | 13.0 |
| نك 10/22 | 10×22×22 | 14.6 | 16.0 |
| نك 12/25 | 12×25×25 | 17.2 | 19.5 |
| نك 15/30 | 15×30×30 | 22.0 | 24.8 |
| نك 17/35 | 17×35×35 | 28.5 | 32.0 |
| نك 20/40 | 20×40×40 | 35.0 | 39.5 |
| نك 25/47 | 25×47×47 | 42.5 | 48.0 |
مراقبة المواد والمعالجة الحرارية
يعتمد أداء المحمل على ثبات المواد والتحكم في الأبعاد أثناء الإنتاج.
يتم تصنيع محامل إبرة الكوب المسحوبة BMT باستخدام:
- فولاذ محمل بالكروم عالي الكربون (GCr15 / ما يعادله)
- عملية تشكيل على البارد يتم التحكم فيها من أجل دقة الحلقة الخارجية
- بكرات إبرة صلبة مع تشطيب سطحي لتقليل الاحتكاك
- عملية المعالجة الحرارية المستقرة للحفاظ على توحيد الصلابة
يتم التحكم في كل دفعة للحفاظ على الاتساق:
- توزيع الصلابة
- استدارة البكرات
- نوعية سطح القناة
- التسامح الأبعاد في ظل ظروف الضغط المناسب
التطبيقات النموذجية
استناداً إلى أنماط الاستخدام الصناعي، يتم تطبيق هذا النوع من المحامل بشكل شائع في:
- علب التروس المدمجة وأنظمة التخفيض
- جمعيات نقل الحركة للدراجات النارية
- أنظمة قيادة الآلات الزراعية
- أدوات الطاقة الكهربائية (المحركات المدمجة عالية السرعة)
- توجيه السيارات والأنظمة المساعدة
- بكرات النقل وأنظمة الأتمتة الصناعية
هو الأكثر ملاءمة عندماتمنع قيود المساحة استخدام مجموعات تحمل أكبر.
خصائص الأداء في التشغيل
1. قدرة تحميل شعاعية عالية في مساحة محدودة
يقوم هيكل بكرة الإبرة بتوزيع الحمل عبر خط اتصال أكبر، مما يحسن كفاءة تحمل الحمولة مقارنةً بالمحامل الكروية ذات نقطة الاتصال.
2. دوران مستقر في ظل العمل المستمر
عندما يتم تشحيمه بشكل صحيح، يحافظ المحمل على حركة ثابتة في دورات التشغيل الطويلة مع انخفاض الاهتزاز.
3. التكامل الهيكلي المدمج
تتيح الحلقة الخارجية الرفيعة إمكانية الضغط المباشر على فتحات المبيت، مما يقلل الحاجة إلى مبيتات تحمل إضافية في التجميعات المدمجة.
التصنيع ومراقبة الجودة
لضمان اتساق الدفعة لتطبيقات OEM، يتضمن الإنتاج ما يلي:
- فحص الأبعاد لهندسة الحلقة الخارجية
- قطر الأسطوانة وقياس الاستدارة
- التحكم في الخلوص الشعاعي قبل التجميع
- اختبار صلابة أسطح المجاري المائية
- تشغيل فحوصات الضوضاء والاهتزاز على أساس أخذ العينات
بالنسبة للتطبيقات الصناعية التي تتطلب استقرارًا أعلى، تتوفر خيارات فئة EMQ مع تحكم أكثر صرامة في الضوضاء وتشطيب السطح.
متطلبات التثبيت والتطبيق
يعتمد أداء المحمل بشكل كبير على ظروف التثبيت. تؤثر العوامل التالية بشكل مباشر على عمر الخدمة:
- دقة التسامح الأبعاد رمح والإسكان
- تصحيح قوة الضغط المناسبة أثناء التثبيت
- التشحيم المناسب (ثبات طبقة الشحوم أو الزيت)
- تجنب المحاذاة غير الصحيحة أثناء التجميع
- الحد من أحمال التأثير المحوري غير الطبيعية
في التطبيقات الحقيقية، يعد سوء المحاذاة وعدم كفاية التشحيم من الأسباب الأكثر شيوعًا للفشل المبكر وليس العيوب المادية.
مقارنة مع المحامل الكروية القياسية
في أنظمة النقل المدمجة:
| ميزة | محامل كروية | محامل إبرة كأس مرسومة |
|---|---|---|
| سعة التحميل الشعاعية | معتدل | عالي |
| متطلبات المساحة | أعلى | أدنى |
| نوع الاتصال | نقطة الاتصال | اتصال الخط |
| ملاءمة التصميم المدمج | محدود | قوي |
| أداء الحمل الثقيل المستمر | خطر التآكل المعتدل | توزيع حمل أكثر استقرارًا |
القدرة على تصنيع المعدات الأصلية
تدعم BMT Bearings العملاء الصناعيين الذين يحتاجون إلى إنتاج ضخم مستقر بمواصفات متسقة.
تشمل خدمات تصنيع المعدات الأصلية ما يلي:
- تخصيص الحجم غير القياسي
- وضع علامات على السطح (ليزر أو ختم)
- تخصيص التعبئة والتغليف لمتطلبات التصدير
- اختيار نوع الشحوم على أساس بيئة التشغيل
- تأكيد الرسم الهندسي قبل الإنتاج
- تتبع الدفعة لمراقبة الجودة الصناعية
تم تصميم أنظمة الطاقة الإنتاجية والفحص لضمان اتساق العرض على المدى الطويل في طلبات OEM المتكررة.
الاستخدام العملي
لتحسين عمر الخدمة في بيئات التشغيل الحقيقية:
- مطابقة صلابة العمود مع مواصفات المحمل
- تأكد من تحمل تجويف السكن الصحيح لتصميم الضغط المناسب
- استخدم فترات التشحيم المناسبة بناءً على السرعة/الحمل
- تجنب الأحمال المؤثرة أثناء التثبيت
- الحفاظ على النظافة في بيئة التجميع
إن التركيب والتشحيم المناسبين لهما تأثير أكبر على عمر التحمل من اختلافات المواد وحدها.
تم تصميم محامل إبرة الكوب المسحوبة من أجلالأنظمة الميكانيكية المدمجة التي تتطلب قدرة تحميل شعاعية عالية وأداء دوراني مستقر. يتيح هيكلها ذو الجدران الرقيقة الاستفادة الفعالة من المساحة، بينما تعمل هندسة الأسطوانة الإبرة على تحسين توزيع الحمل في بيئات التشغيل المستمرة.
