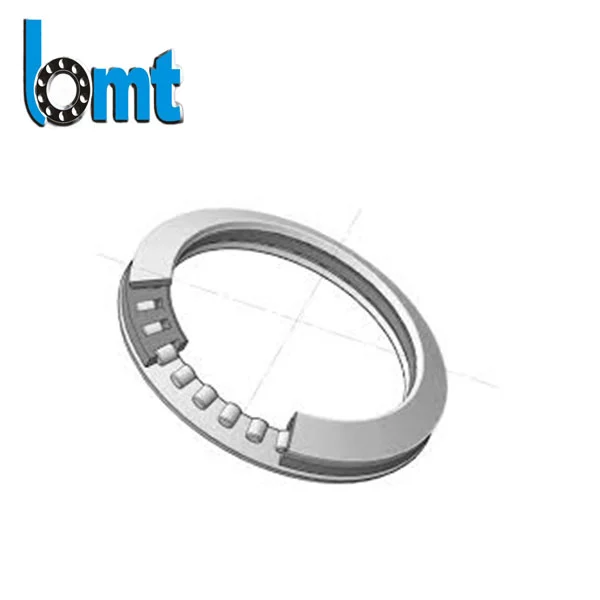

محوري الاتصال الزاوي محامل سلسلة SGL

نحن متخصصون في حلول المحامل الدقيقة عالية التحميل المصممة للآلات الصناعية وأنظمة التشغيل الآلي المطلوبة. تم تصميم سلسلة SGL من محامل الاتصال الزاوي المحورية الخاصة بنا للتطبيقات التي تتطلب صلابة محورية عالية وتحديد المواقع بدقة وأداء مستقر تحت الأحمال المجمعة. يتم اختيارها على نطاق واسع للأدوات الآلية، والطاولات الدوارة، وأنظمة الأتمتة الثقيلة حيث يعد عمر الخدمة الطويل، والاهتزاز المنخفض، والدقة المتسقة أمرًا بالغ الأهمية.

إرسال استفسار

تصنيف: 5.0

(عدد التقييمات: 1)

وصف المنتج

مع أكثر من 20 عامًا من الخبرة في التصنيع، لاحظنا مشكلة شائعة في التطبيقات الصناعية:

غالبًا ما تفشل محامل الدفع القياسية في الحفاظ على دقة ثابتة في ظل الأحمال المحورية العالية المستمرة ودورات التشغيل الطويلة.

تم تطوير سلسلة SGL للمحامل الدوارة ذات الاتصال الزاوي المحوري خصيصًا لمعالجة هذا القيد من خلال تحسين:

هندسة الاتصال الأسطوانة

التحكم في استقرار التحميل المسبق

المقاومة للحرارة تحت عملية عالية السرعة

اتساق توزيع الحمل

بالمقارنة مع محامل الدفع التقليدية، توفر سلسلة SGL صلابة أعلى ودقة دوران أكثر استقرارًا، خاصة في أنظمة تحديد المواقع الدقيقة.

Axial Angular Contact Roller Bearings Sgl Series

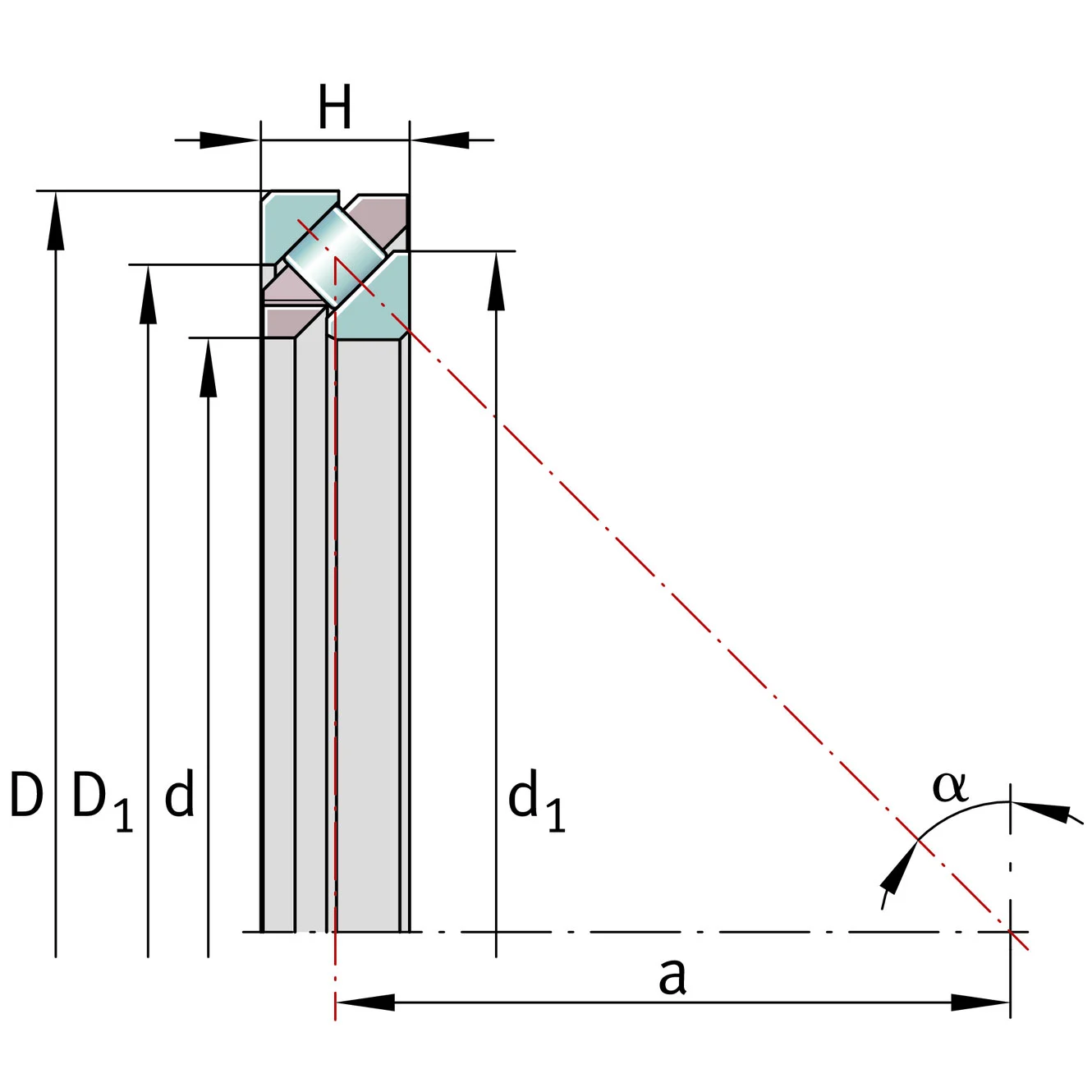

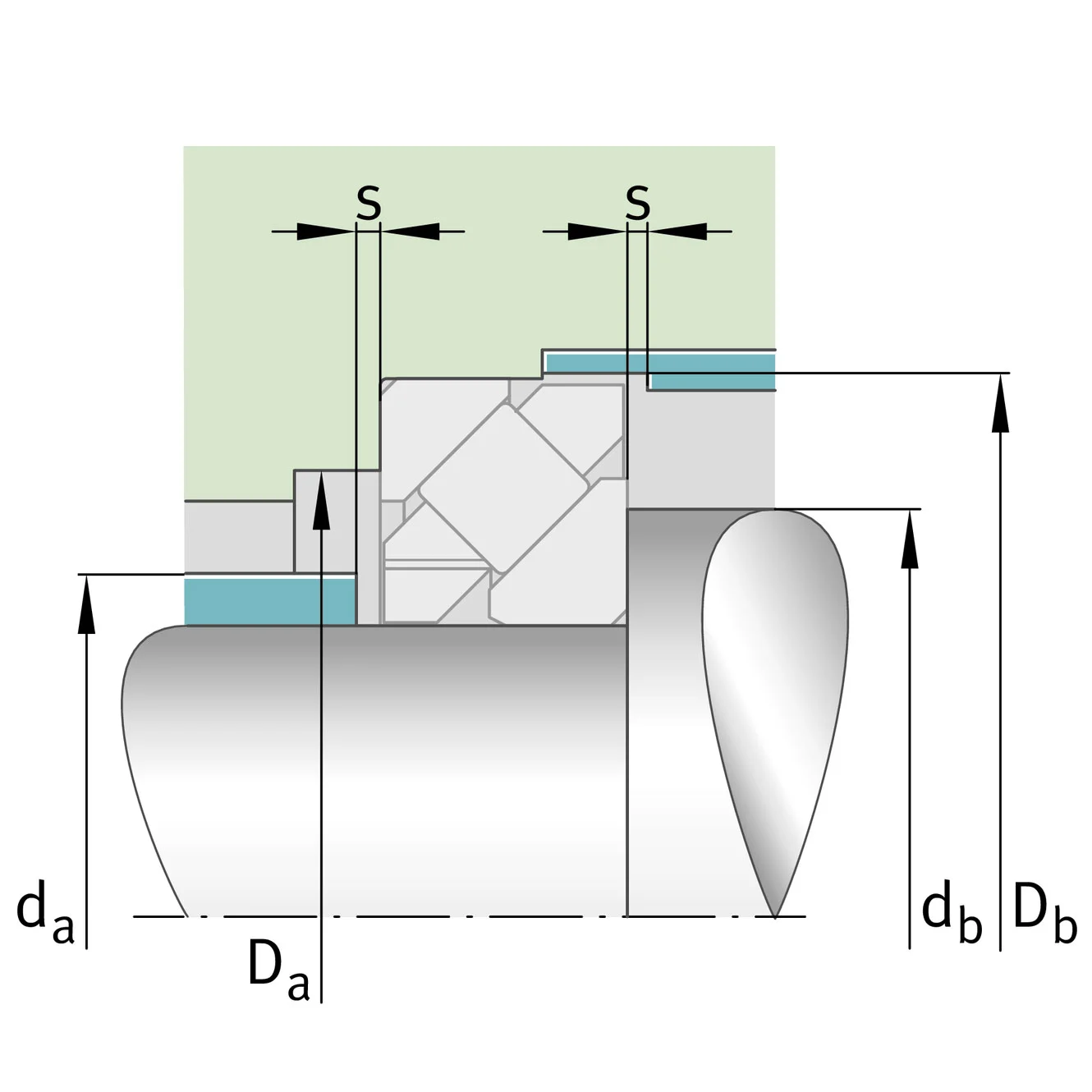

المعلمات التقنية

تعيين	طلب التعيين	الكتلة (كجم)	د (مم)	د (مم)	همم)	D1 (مم)	د1 (مم)	أ (مم)	دين 623-1	دا (مم)	ديسيبل (مم)	ديسيبل دقيقة (مم)	s	الكروم (ن)	C0r (ن)	يستطيع)	C0a (ن)	كور (ن)	كوا (ن)	السرعة المرجعية (ص/دقيقة)	الحد من السرعة (ص / دقيقة)
SGL1730	F-587391.SGL	0.015	17	30	7	22.5	24.5	11.75	–	22.5	24.5	31	1	3500	3550	8400	17700	610	2480	7000	3200
SGL3042	F-587397.SGL	0.022	30	42	7	34.5	37.5	18	–	34.5	37.5	43	1	4400	5500	10600	27500	940	3850	5100	2100
SGL3547	F-618875.SGL	0.024	35	47	7	40	42	20.5	–	40	42	48	1	4800	6400	11500	32000	1110	4500	4600	1800
SGL4052	F-557493.SGL	0.026	40	52	7	45.5	46.5	23	1808	45.5	46.5	53	1	6900	9600	16600	48000	1650	6700	4300	1600
SGL4558	F-238341.SGL	0.033	45	58	7	51	52.2	25.75	1809	51	52.2	59	1	7600	11200	18200	56000	1950	7900	3900	1400
SGL5065	F-557494.SGL	0.042	50	65	7	57.3	57.7	28.75	1810	57.3	57.7	66	1	9900	14900	23700	75000	1730	7000	3600	1300
SGL6078	F-238166.SGL	0.085	60	78	10	68	70	34.5	1812	68	70	79	1	14300	21700	34500	109000	2500	10200	3200	1100
SGL6585	F-557495.SGL	0.106	65	85	10	75	77	37.5	1813	75	77	86	1	15000	23900	36000	119000	2750	11200	3000	1000
SGL80100	F-238167.SGL	0.12	80	100	10	90	92	45	1816	90	92	101	1.5	16600	29000	40000	144000	3350	13600	2500	850
SGL85110	F-587396.SGL	0.228	85	110	13	96	99	48.75	1817	96	99	111	1.5	21400	36000	51000	180000	4350	17700	2400	750
SGL98130	F-238584.SGL	0.42	98	130	16	113	115	57	–	113	115	131	1.5	37000	63000	89000	315000	7700	31000	2200	650
SGL105130	F-240120.SGL	0.269	105	130	13	116.5	118.5	58.75	1821	116.5	118.5	131	1.5	28500	52000	68000	260000	6000	24400	2000	600
SGL130165	F-631562.SGL	0.64	130	165	17.5	146	149	73.75	–	146	149	166	1.5	49000	90000	118000	450000	8600	35000	1800	500
SGL140175	F-550953.SGL	0.69	140	175	18	156	159	78.75	1828	156	159	176	1.5	50000	95000	121000	475000	9000	36500	1700	450
SGL180225	F-550954.SGL	1.44	180	225	22	200	205	101.25	1836	200	205	226	2	75000	151000	181000	750000	14400	58000	1500	350
SGL200250	F-565516.SGL	1.93	200	250	24	222.5	227.5	112.5	1840	222.5	227.5	251	2	100000	199000	240000	990000	19000	77000	1300	300
SGL240310	F-571366.SGL	4.55	240	310	33	272	278	137.5	–	272	278	311	2.5	153000	320000	370000	1600000	31000	125000	1200	250
SGL260320	F-555613.SGL	3	260	320	30	287	293	145	–	287	293	321	2.5	126000	280000	305000	1390000	25500	103000	1100	250
SGL290330	F-614821.SGL	1.78	290	330	20	307.4	312.6	155	–	307.4	312.6	331	2.5	84000	217000	203000	1090000	17600	72000	1000	200
SGL340400	F-565223.SGL	4.85	340	400	30	367	373	185	–	367	373	401	3	181000	440000	435000	2200000	39000	158000	900	200

مزايا الأداء الرئيسية

هيكل الصلابة المحورية العالية

تعمل هندسة الأسطوانة المُحسّنة على زيادة منطقة الاتصال الفعالة بين البكرات والمجاري المائية.
يقلل هذا التصميم من التشوه المرن ويحسن بشكل كبير من ثبات الحامل، مما يساعد في الحفاظ عليهتحديد المواقع بدقة تحت القوة المحورية الثقيلة.

طحن مضمار السباق الدقيق

يتم تصنيع جميع المجاري المائية باستخدام خطوط طحن آلية وأنظمة تحكم صارمة في الأبعاد.

وينتج عن ذلك:

انخفاض ضوضاء التشغيل
انخفاض حرارة الاحتكاك
تحسين مقاومة التعب السطحي
الحد الأدنى من الاهتزازات الدقيقة

هذه المزايا مهمة بشكل خاص لآلات CNC وأنظمة التشغيل الآلي عالية السرعة.

أداء المواد مستقرة

تعتبر سلسلة SGL للمحامل الدوارة ذات الاتصال الزاوي المحوري مثالية للأنظمة التي تتطلب تحكمًا محوريًا عالي الدقة ودورانًا مستقرًا، بما في ذلك:

مقاومة التآكل العالية
دقة الأبعاد مستقرة
أداء الحياة التعب القوي
قدرة ممتازة ضد التشوه

المواد الاختيارية والمعالجات السطحية متاحة لبيئات التشغيل الرطبة أو المسببة للتآكل أو الخاصة.

التصنيع ومراقبة الجودة

تدير BMT Bearings نظام إنتاج يتم التحكم فيه بالكامل ويتوافق مع معايير ISO9001 وIATF16949.

تشمل قدراتنا الإنتاجية ما يلي:

خطوط الطحن الدقيقة الآلية
أنظمة التجميع الآلية بالكامل
معدات اختبار الضوضاء والاهتزازات
أدوات فحص الاستدارة وخشونة السطح
دورة الحياة وأنظمة اختبار التخليص

تخضع كل دفعة من محامل سلسلة SGL لفحص كامل قبل الشحن للتأكدالأداء المتسق والموثوقية.

التطبيقات النموذجية

مغزل أداة آلة CNC
جداول الفهرسة الدوارة
معدات الأتمتة الدقيقة
آلات صب الحقن
أنظمة الحمل الثقيل التي تعمل بمحرك مؤازر
آلات الطحن العمودية
الروبوتات الصناعية
جمعيات نقل عالية التحميل

في بيئات الإنتاج المستمر، يساعد الأداء المحوري المستقر على تقليل وقت التوقف عن العمل وتكرار الصيانة.

سلسلة SGL مقابل محامل الدفع القياسية

عامل الأداء	محامل الدفع القياسية	محامل سلسلة SGL
سعة الحمولة المحورية	واسطة	عالي
دقة تحديد المواقع	معيار	درجة الدقة
استقرار عالي السرعة	معتدل	استقرار عالي
الصلابة الهيكلية	أدنى	أعلى
مقاومة الحرارة	عام	تحسين
التشغيل المستمر	متوسط	مستقرة وطويلة العمر

ظروف التشغيل الموصى بها

يوصى بسلسلة SGL من أجل:

التشغيل الصناعي المستمر
أنظمة الحمل المحوري العالي
معدات تحديد المواقع بدقة
متطلبات منخفضة الاهتزاز
تطبيقات البدء والتوقف المتكررة

بالنسبة للبيئات القاسية (الغبار والرطوبة ودرجات الحرارة المرتفعة)، يجب أن يتوافق تكوين التشحيم والختم مع ظروف التشغيل.

تصنيع المعدات الأصلية والقدرة على العرض العالمي

تدعم BMT Bearings التعاون طويل الأمد في تصنيع المعدات الأصلية والتصدير عبر أوروبا وجنوب شرق آسيا وأمريكا الجنوبية والشرق الأوسط.

نحن نقدم:

تخصيص صانعي القطع الأصلية
وضع العلامات بالليزر
وضع العلامات الخاصة والتعبئة والتغليف
تعديل المعلمة التقنية
توريد الإنتاج بالجملة

لا ينصب تركيزنا على كفاءة التكلفة فحسب، بل على ذلكالاستقرار والاتساق والموثوقية التشغيلية على المدى الطويلللمستخدمين الصناعيين.
