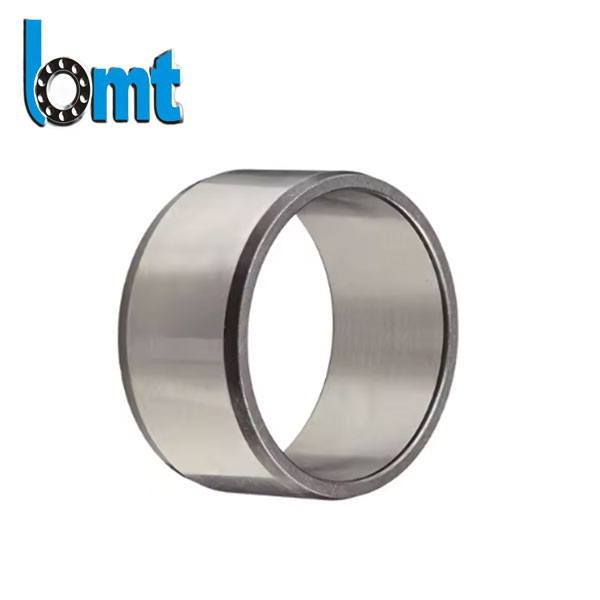

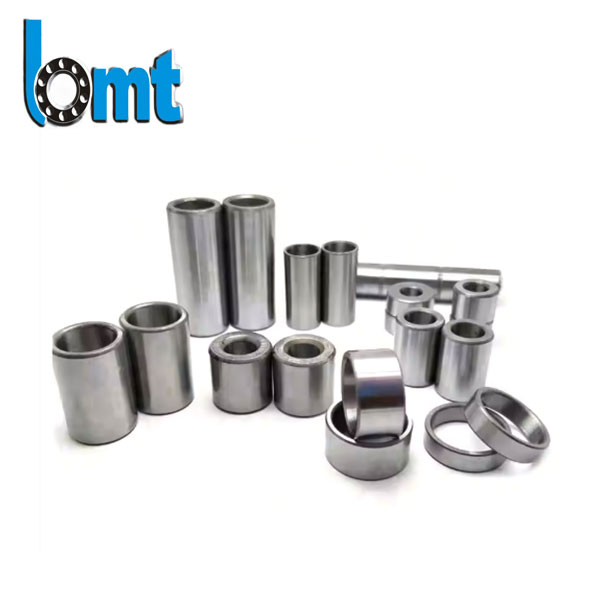

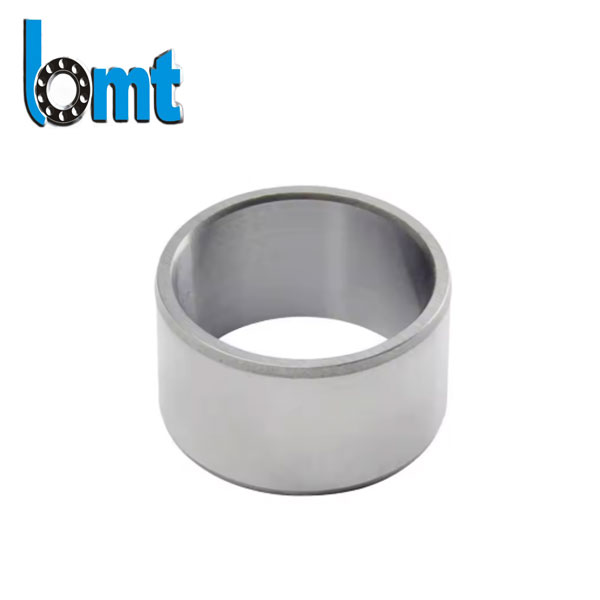

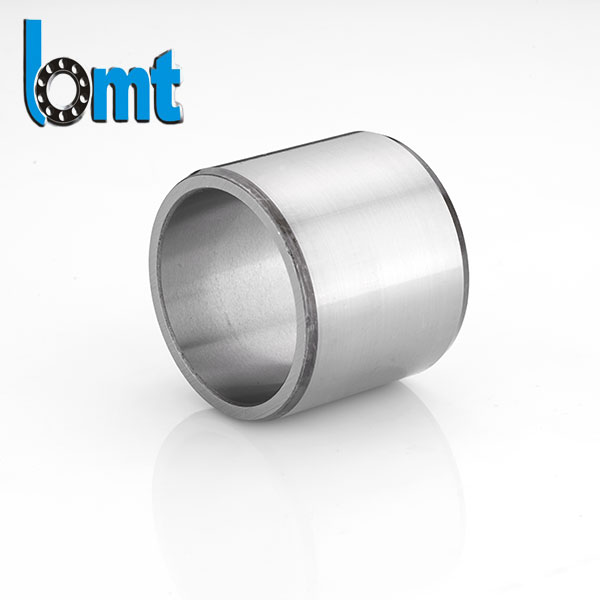

الأشعة تحت الحمراء سلسلة إبرة أسطواني الحلقة الداخلية
تقوم BMT Bearings بتصنيع الحلقات الداخلية لمحمل إبرة سلسلة IR المصنوعة من الفولاذ المحمل المتصلب مع طحن دقيق. إنها توفر مقاومة عالية للتآكل، ودقة دوران مستقرة، وعمر خدمة طويل للآلات الصناعية، وأنظمة التروس، والمضخات، وتطبيقات OEM.
تم تصميم الحلقات الداخلية لمحامل الإبرة من سلسلة IR لتوفير مسار ثابت ومتين لأنظمة محامل الإبرة. في العديد من نواقل الحركة الصناعية، تؤثر الحلقة الداخلية بشكل مباشر على مستوى الاهتزاز، واستقرار الحمل، وعمر المحمل الإجمالي.
تركز BMT Bearings على تحسين أداء التشغيل الحقيقي من خلال التحكم في جودة المواد والمعالجة الحرارية والطحن الدقيق لكل دفعة إنتاج.
دقة اختيار المواد
نحن نستخدم الفولاذ المحامل عالي الجودة مثل GCr15 / SAE52100، مما يضمن:
بالنسبة للبيئات الخاصة، يمكن أيضًا تخصيص خيارات الفولاذ المقاوم للصدأ بناءً على متطلبات التطبيق.
سطح أرضي دقيق لأداء أفضل
يلعب سطح القناة دورًا رئيسيًا في تحمل الاستقرار والتحكم في الضوضاء.
يتم طحن الحلقات الداخلية من سلسلة IR الخاصة بنا بدقة كاملة بعد المعالجة الحرارية، مما يضمن ما يلي:
وهذا مهم بشكل خاص في المحركات الكهربائية وعلب التروس وآلات النسيج وأنظمة التشغيل الآلي.
رقابة صارمة على التصنيع
لضمان الجودة المتسقة، يتم فحص كل دفعة إنتاج من خلال:
بفضل أنظمة الطحن والفحص الآلية، فإننا نحافظ على جودة مستقرة لكل من طلبات OEM الصغيرة والكبيرة.
المعلمات التقنية
| البعد (مم) | البعد (مم) | ||||||
| رقم الجزء | د (مم) | واو (مم) | ب (مم) | رقم الجزء | د (مم) | واو (مم) | ب (مم) |
| IR5X8X12 | 5 | 8 | 12 | IR35X43X22 | 35 | 43 | 22 |
| IR5X8X16 | 5 | 8 | 16 | IR38X43X20 | 38 | 43 | 20 |
| IR6X9X12 | 6 | 9 | 12 | IR38X43X30 | 38 | 43 | 30 |
| IR6X9X16 | 6 | 9 | 16 | IR40X45X17 | 40 | 45 | 17 |
| IR7X10X10.5 | 7 | 10 | 10.5 | IR40X45X20 | 40 | 45 | 20 |
| IR7X10X12 | 7 | 10 | 12 | IR40X45X20.5 | 40 | 45 | 20.5 |
| IR7X10X16 | 7 | 10 | 16 | IR40X45X30 | 40 | 45 | 30 |
| IR8X12X10.5 | 8 | 12 | 10.5 | IR40X48X22 | 40 | 48 | 22 |
| IR8X12X12 | 8 | 12 | 12 | IR40X48X40 | 40 | 48 | 40 |
| IR8X12X12.5 | 8 | 12 | 12.5 | IR40X50X22 | 40 | 50 | 22 |
| IR9X12X12 | 9 | 12 | 12 | IR42X47X20 | 42 | 47 | 20 |
| IR9X12X16 | 9 | 12 | 16 | IR42X47X30 | 42 | 47 | 30 |
| IR10X13X12.5 | 10 | 13 | 12.5 | IR45X50X25 | 45 | 50 | 25 |
| IR10X14X13 | 10 | 14 | 13 | IR45X50X25.5 | 45 | 50 | 25.5 |
| IR10X14X16 | 10 | 14 | 16 | IR45X50X35 | 45 | 50 | 35 |
| IR10X14X20 | 10 | 14 | 20 | IR45X52X22 | 45 | 52 | 22 |
| IR12X15X12 | 12 | 15 | 12 | IR45X52X40 | 45 | 52 | 40 |
| IR12X15X12.5 | 12 | 15 | 12.5 | IR45X55X22 | 45 | 55 | 22 |
| IR12X15X16 | 12 | 15 | 16 | IR50X55X25 | 50 | 55 | 25 |
| IR12X15X16.5 | 12 | 15 | 16.5 | IR50X55X35 | 50 | 55 | 35 |
| IR12X15X22.5 | 12 | 15 | 22.5 | IR50X58X22 | 50 | 58 | 22 |
| IR12X16X13 | 12 | 16 | 13 | IR50X58X40 | 50 | 58 | 40 |
| IR12X16X16 | 12 | 16 | 16 | IR50X60X25 | 50 | 60 | 25 |
| IR12X16X20 | 12 | 16 | 20 | IR50X60X28 | 50 | 60 | 28 |
| IR12X16X22 | 12 | 16 | 22 | IR55X60X25 | 55 | 60 | 25 |
| IR14X17X17 | 14 | 17 | 17 | IR55X60X35 | 55 | 60 | 35 |
| IR15X18X16 | 15 | 18 | 16 | IR55X63X25 | 55 | 63 | 25 |
| IR15X18X16.5 | 15 | 18 | 16.5 | IR55X63X45 | 55 | 63 | 45 |
| IR15X19X16 | 15 | 19 | 16 | IR55X65X28 | 55 | 65 | 28 |
| IR15X19X20 | 15 | 19 | 20 | IR60X68X25 | 60 | 68 | 25 |
| IR15X20X13 | 15 | 20 | 13 | IR60X68X35 | 60 | 68 | 35 |
| IR15X20X23 | 15 | 20 | 23 | IR60X68X45 | 60 | 68 | 45 |
| IR17X20X16 | 17 | 20 | 16 | IR60X70X25 | 60 | 70 | 25 |
| IR17X20X16.5 | 17 | 20 | 16.5 | IR60X70X28 | 60 | 70 | 28 |
| IR17X20X20 | 17 | 20 | 20 | IR65X72X25 | 65 | 72 | 25 |
| IR17X20X20.5 | 17 | 20 | 20.5 | IR65X72X45 | 65 | 72 | 45 |
| IR17X20X30.5 | 17 | 20 | 30.5 | IR65X73X25 | 65 | 73 | 25 |
| IR17X21X16 | 17 | 21 | 16 | IR65X73X35 | 65 | 73 | 35 |
| IR17X21X20 | 17 | 21 | 20 | IR65X75X28 | 65 | 75 | 28 |
| IR17X22X13 | 17 | 22 | 13 | IR70X80X25 | 70 | 80 | 25 |
| IR17X22X16 | 17 | 22 | 16 | IR70X80X30 | 70 | 80 | 30 |
| IR17X22X23 | 17 | 22 | 23 | IR70X80X35 | 70 | 80 | 35 |
| IR17X24X20 | 17 | 24 | 20 | IR70X80X54 | 70 | 80 | 54 |
| IR20X24X16 | 20 | 24 | 16 | IR75X85X25 | 75 | 85 | 25 |
| IR20X24X20 | 20 | 24 | 20 | IR75X85X30 | 75 | 85 | 30 |
| IR20X25X17 | 20 | 25 | 17 | IR75X85X35 | 75 | 85 | 35 |
| IR20X25X20 | 20 | 25 | 20 | IR75X85X54 | 75 | 85 | 54 |
| IR20X25X20.5 | 20 | 25 | 20.5 | IR80X90X25 | 80 | 90 | 25 |
| IR20X25X26.5 | 20 | 25 | 26.5 | IR80X90X30 | 80 | 90 | 30 |
| IR20X25X30 | 20 | 25 | 30 | IR80X90X35 | 80 | 90 | 35 |
| IR20X25X38.5 | 20 | 25 | 38.5 | IR80X90X54 | 80 | 90 | 54 |
| IR20X28X20 | 20 | 28 | 20 | IR85X95X26 | 85 | 95 | 26 |
| IR22X26X16 | 22 | 26 | 16 | IR85X95X36 | 85 | 95 | 36 |
| IR22X26X20 | 22 | 26 | 20 | IR85X100X35 | 85 | 100 | 35 |
| IR22X28X17 | 22 | 28 | 17 | IR85X100X63 | 85 | 100 | 63 |
| IR22X28X20 | 22 | 28 | 20 | IR90X100X26 | 90 | 100 | 26 |
| IR22X28X20.5 | 22 | 28 | 20.5 | IR90X100X30 | 90 | 100 | 30 |
| IR22X28X30 | 22 | 28 | 30 | IR90X100X36 | 90 | 100 | 36 |
| IR25X29X20 | 25 | 29 | 20 | IR90X105X35 | 90 | 105 | 35 |
| IR25X29X30 | 25 | 29 | 30 | IR90X105X63 | 90 | 105 | 63 |
| IR25X30X17 | 25 | 30 | 17 | IR95X105X26 | 95 | 105 | 26 |
| IR25X30X20 | 25 | 30 | 20 | IR95x105x36 | 95 | 105 | 36 |
| IR25X30X20.5 | 25 | 30 | 20.5 | IR95X110X35 | 95 | 110 | 35 |
| IR25X30X26.5 | 25 | 30 | 26.5 | IR95X110X63 | 95 | 110 | 63 |
| IR25X30X30 | 25 | 30 | 30 | IR100X110X30 | 100 | 110 | 30 |
| IR25X30X32 | 25 | 30 | 32 | IR100X110X40 | 100 | 110 | 40 |
| IR25X30X38.5 | 25 | 30 | 38.5 | IR100X115X40 | 100 | 115 | 40 |
| IR25X32X22 | 25 | 32 | 22 | IR110X120X30 | 110 | 120 | 30 |
| IR28X32X17 | 28 | 32 | 17 | IR110X125X40 | 110 | 125 | 40 |
| IR28X32X20 | 28 | 32 | 20 | IR120X130X30 | 120 | 130 | 30 |
| IR28X32X30 | 28 | 32 | 30 | IR120X135X45 | 120 | 135 | 45 |
| IR30X35X13 | 30 | 35 | 13 | IR130X145X35 | 130 | 145 | 35 |
| IR30X35X16 | 30 | 35 | 16 | IR130X150X50 | 130 | 150 | 50 |
| IR30X35X17 | 30 | 35 | 17 | IR140X155X35 | 140 | 155 | 35 |
| IR30X35X20 | 30 | 35 | 20 | IR140X160X50 | 140 | 160 | 50 |
| IR30X35X20.5 | 30 | 35 | 20.5 | IR150X165X40 | 150 | 165 | 40 |
| IR30X35X26 | 30 | 35 | 26 | IR160X175X40 | 160 | 175 | 40 |
| IR30X35X30 | 30 | 35 | 30 | IR170X185X45 | 170 | 185 | 45 |
| IR30X37X18 | 30 | 37 | 18 | IR180X195X45 | 180 | 195 | 45 |
| IR30X37X22 | 30 | 37 | 22 | IR190X210X50 | 190 | 210 | 50 |
| IR32X37X20 | 32 | 37 | 20 | IR200X220X50 | 200 | 220 | 50 |
| IR32X37X30 | 32 | 37 | 30 | IR220X240X50 | 220 | 240 | 50 |
| IR32X40X20 | 32 | 40 | 20 | IR240X265X60 | 240 | 265 | 60 |
| IR32X40X36 | 32 | 40 | 36 | IR260X285X60 | 260 | 285 | 60 |
| IR33X37X13 | 33 | 37 | 13 | IR280X305X69 | 280 | 305 | 69 |
| IR35X40X17 | 35 | 40 | 17 | IR300X330X80 | 300 | 330 | 80 |
| IR35X40X20 | 35 | 40 | 20 | IR320X350X80 | 320 | 350 | 80 |
| IR35X40X20.5 | 35 | 40 | 20.5 | IR340X370X80 | 340 | 370 | 80 |
| IR35X40X30 | 35 | 40 | 30 | IR360X390X80 | 360 | 390 | 80 |
| IR35X42X36 | 35 | 42 | 36 | IR380X415X100 | 380 | 415 | 100 |
التطبيقات الصناعية
تستخدم الحلقات الداخلية لمحمل إبرة سلسلة IR على نطاق واسع في:
إنها مناسبة بشكل خاص للتصميمات المدمجة حيث لا يكون العمود متصلبًا ويتطلب سطحًا مخصصًا لمجرى السباق.
لماذا نستخدم الحلقة الداخلية بدلاً من تشغيل العمود المباشر؟
| غرض | سطح العمود المباشر | الأشعة تحت الحمراء الحلقة الداخلية |
|---|---|---|
| ارتداء المقاومة | أدنى | أعلى |
| صيانة | صعب | أسهل |
| تشغيل الاستقرار | أقل استقرارا | أكثر استقرارا |
| خدمة الحياة | أقصر | أطول |
| التحكم في الصلابة | يعتمد على رمح | تسيطر عليها بالكامل |
تجربة تصنيع المعدات الأصلية والتصدير
منذ عام 2004، قامت شركة BMT Bearings بتوريد مكونات المحامل إلى الأسواق العالمية بما في ذلك جنوب شرق آسيا وأوروبا وأمريكا الجنوبية والشرق الأوسط.
نحن ندعم:
توصيات التثبيت
لضمان الأداء الأمثل:
غالبًا ما يكون للتزييت والمحاذاة المناسبين تأثير أكبر على عمر الخدمة من تأثير المادة وحدها.
قوة التصنيع
مع أكثر من 20 عامًا من الخبرة وأنظمة الإنتاج المعتمدة من ISO، تحافظ BMT Bearings على جودة تصنيع مستقرة من خلال:
نحن نركز على الأداء المتسق عبر كل شحنة، وليس فقط جودة العينة.
