مجموعة أسطوانة الإبرة المحورية والقفص
تم تصميم مجموعة أسطوانة الإبرة والقفص للتعامل مع الأحمال المحورية الثقيلة في مساحات محدودة. لقد أثبتنا بشكل خاص أهميتها في الآلات حيث تسير قيود المساحة ومتطلبات الأداء جنبًا إلى جنب. قامت BMT بتحسين هذه التجميعات عبر سنوات من التحسين لضمان أنها توفر موثوقية متسقة في تطبيقات مثل ناقل حركة السيارات والأنظمة الهيدروليكية.
ما الذي يجعل هذا المنتج؟

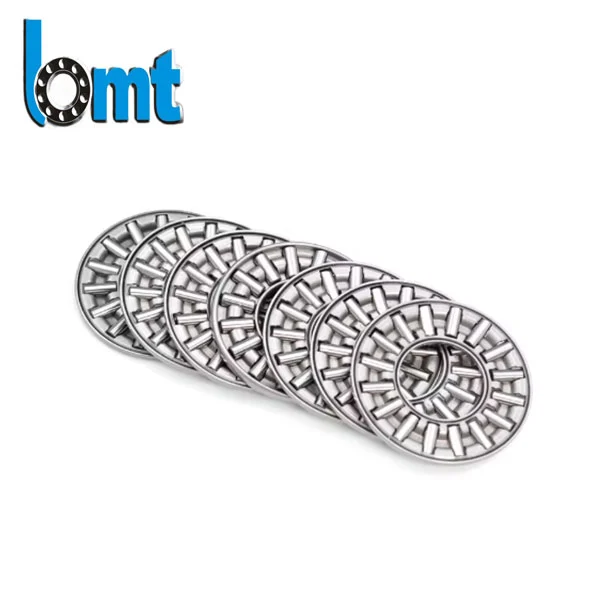

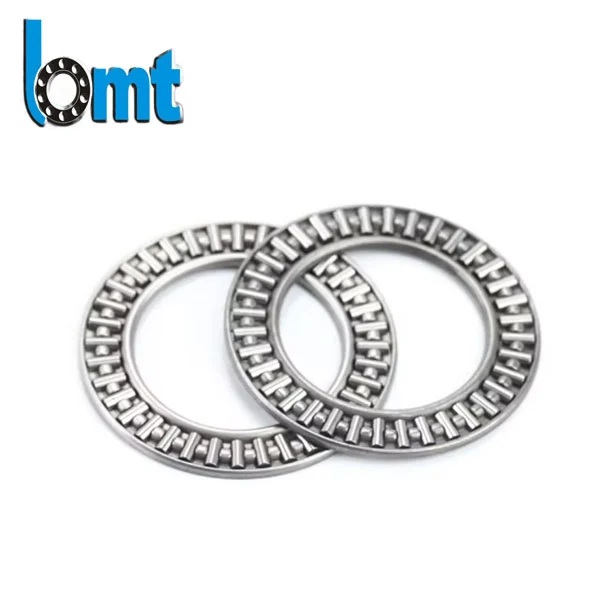

تتكون مجموعة أسطوانة الإبرة والقفص من بكرات إبرة أسطوانية يتم تثبيتها في وضع ثابت مع قفص فولاذي دقيق. يمكّنهم هذا الهيكل من توزيع الأحمال المحورية عبر منطقة اتصال كبيرة على الرغم من صغر حجمها.
عادة ما يكون القفص مصنوعًا من الفولاذ عالي القوة أو مادة البوليمر التي تحافظ على مسافة متساوية بين البكرات لتجنب الاحتكاك بينها. وتضمن المحامل دورانًا سلسًا حتى في ظل الأحمال الثقيلة. لقد اخترنا هندسة الأسطوانة لتقليل إجهاد التلامس، وهي تفاصيل تؤدي إلى عمر خدمة أطول في الاستخدام العملي.

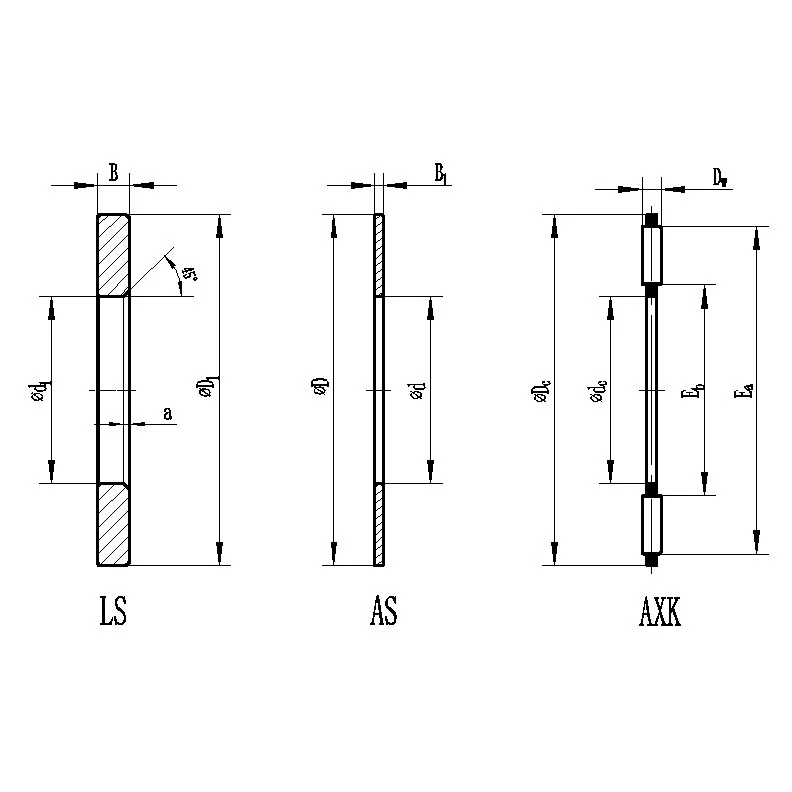

المعلمات التقنية
| مجموعة أسطوانة الإبرة المحورية والقفص | غسالات تحمل محورية | الأبعاد (مم) | أبعاد مضمار السباق (مم) | تقييمات الحمل الأساسية | |||||||||||||
| يكتب | نوع غسالة المحمل المحوري | تحمل نوع الغسالة | العاصمة | d | د1 | العاصمة | D | د1 | دو | ب1 | B | دقيقة | إب | عصام | داين كا كن | القانون الأساسي C0a KN | الحد من السرعة نانوغرام دقيقة -1 |
| AXK0414-TV | AS0414 | - | 4 | 14 | 2 | 1 | - | - | 5 | 13 | 4.4 | 8 | 21000 | ||||
| AXK0515-TV | AS0515 | - | 5 | 15 | 2 | 1 | - | - | 6 | 14 | 4.75 | 9.2 | 21000 | ||||
| AXK0619-TV | AS0619 | ل س 0619 | 6 | 19 | 2 | 1 | 2.75 | 0.3 | 7 | 18 | 6.8 | 15.5 | 19000 | ||||
| AXK0821-TV | AS0821 | ل س 0821 | 8 | 21 | 2 | 1 | 2.75 | 0.3 | 9 | 20 | 7.8 | 19.4 | 18000 | ||||
| AXK1024 | AS1024 | ل س 1024 | 10 | 24 | 2 | 1 | 2.75 | 0.3 | 12 | 23 | 9.2 | 25.5 | 17000 | ||||
| AXK1226 | AS1226 | ل س 1226 | 12 | 26 | 2 | 1 | 2.75 | 0.3 | 14 | 25 | 9.9 | 29 | 15000 | ||||
| AXK1528 | AS1528 | ل س 1528 | 15 | 28 | 2 | 1 | 2.75 | 0.3 | 17 | 27 | 11.3 | 36 | 13000 | ||||
| AXK1730 | AS1730 | ل س 1730 | 17 | 30 | 2 | 1 | 2.75 | 0.3 | 19 | 29 | 11.9 | 39.5 | 12000 | ||||
| AXK2035 | AS2035 | إل إس 2035 | 20 | 35 | 2 | 1 | 2.75 | 0.3 | 22 | 34 | 13.1 | 46.5 | 10000 | ||||
| AXK2542 | AS2542 | ل س 2542 | 25 | 42 | 2 | 1 | 3 | 0.6 | 29 | 41 | 14.7 | 58 | 8500 | ||||
| AXK3047 | AS3047 | ل س 3047 | 30 | 47 | 2 | 1 | 3 | 0.6 | 34 | 46 | 16.3 | 70 | 7500 | ||||
| AXK3552 | AS3552 | ل س 3552 | 35 | 52 | 2 | 1 | 3.5 | 0.6 | 39 | 51 | 17.8 | 81 | 6500 | ||||
| AXK4060 | AS4060 | ل س 4060 | 40 | 60 | 3 | 1 | 3.5 | 0.6 | 45 | 58 | 28 | 114 | 6000 | ||||
| AXK4565 | AS4565 | ل س 4565 | 45 | 65 | 3 | 1 | 4 | 0.6 | 50 | 63 | 30 | 128 | 5000 | ||||
| AXK5070 | AS5070 | ل س 5070 | 50 | 70 | 3 | 1 | 4 | 0.6 | 55 | 68 | 32 | 143 | 4800 | ||||
| AXK5578 | AS5578 | ل س 5578 | 55 | 78 | 3 | 1 | 5 | 0.6 | 60 | 76 | 38 | 186 | 4300 | ||||
| AXK6085 | AS6085 | ل س 6085 | 60 | 85 | 3 | 1 | 4.75 | 1 | 65 | 83 | 44.5 | 234 | 4000 | ||||
| AXK6590 | AS6590 | ل س 6590 | 65 | 90 | 3 | 1 | 5.25 | 1 | 70 | 88 | 46.5 | 255 | 3700 | ||||
| AXK7095 | AS7095 | ل س 7095 | 70 | 95 | 4 | 1 | 5.25 | 1 | 74 | 93 | 54 | 255 | 3500 | ||||
| AXK75100 | AS75100 | ل س 75100 | 75 | 100 | 4 | 1 | 5.75 | 1 | 79 | 98 | 55 | 265 | 3300 | ||||
| AXK80105 | AS80105 | ل س 80105 | 80 | 105 | 4 | 1 | 5.75 | 1 | 84 | 103 | 56 | 280 | 3100 | ||||
| AXK85110 | AS85110 | ل س 85110 | 85 | 110 | 4 | 1 | 5.75 | 1 | 89 | 108 | 58 | 290 | 3000 | ||||
| AXK90120 | AS90120 | ل س 90120 | 90 | 120 | 4 | 1 | 6.5 | 1 | 94 | 118 | 73 | 405 | 2700 | ||||
| AXK100135 | AS100135 | ل س 100135 | 100 | 135 | 4 | 1 | 7 | 1 | 105 | 133 | 91 | 560 | 2500 | ||||
| AXK110145 | AS110145 | ل س 110145 | 110 | 145 | 4 | 1 | 7 | 1 | 115 | 143 | 97 | 620 | 2300 | ||||
| AXK120155 | AS120155 | ل س 120155 | 120 | 155 | 4 | 1 | 7 | 1 | 125 | 153 | 102 | 680 | 2100 | ||||
| AXK130170 | AS130170 | ل س 130170 | 130 | 170 | 5 | 1 | 9 | 1 | 136 | 167 | 133 | 840 | 1900 | ||||
| AXK140180 | AS140180 | ل س 140180 | 140 | 180 | 5 | 1 | 9.5 | 1 | 146 | 177 | 138 | 900 | 1800 | ||||
| AXK150190 | AS150190 | ل س 150190 | 150 | 190 | 5 | 1 | 9.5 | 1 | 156 | 187 | 143 | 960 | 1700 | ||||
| AXK160200 | AS160200 | ل س 160200 | 160 | 200 | 5 | 1 | 9.5 | 1 | 166 | 197 | 148 | 1020 | 1600 | ||||
ما هي الفوائد التي يقدمها هذا المنتج؟
تصميم موفر للمساحة: تعمل مجموعة أسطوانة الإبرة المحورية والقفص بشكل جيد للغاية في التطبيقات ذات المساحة الشعاعية المحدودة. يتيح شكلها النحيف إمكانية وضعها في مبيتات مدمجة، مثل تلك الموجودة في علب التروس أو أنظمة القابض، دون تقليل سعة الحمولة
التعامل القوي مع الأحمال المحورية: نظرًا للعدد الكبير من بكرات الإبر، يمكن لهذه التجميعات إدارة الأحمال المحورية الأعلى بشكل ملحوظ من المحامل ذات الحجم المماثل. وهذا يجعلها مناسبة للآلات مثل المضخات الهيدروليكية.
أداء منخفض الاحتكاك: المحاذاة الدقيقة للبكرات داخل القفص تقلل من الاحتكاك أثناء الدوران. هذا التصميم الخاص يمكن أن يقلل من تراكم الحرارة. تظهر قياساتنا المعملية أن هذا يؤدي إلى استخدام أكثر كفاءة للطاقة، وهو أحد الاعتبارات الرئيسية لمصنعي السيارات الكهربائية الذين يهدفون إلى إطالة عمر البطارية.
كيف يتم استخدام هذا المنتج في السيناريوهات الحقيقية؟
في مجال نقل حركة السيارات، استبدلت إحدى الشركات المصنعة الرائدة محامل الدفع التقليدية بمجموعات AXK 2030 الخاصة بنا، مما أدى إلى تقليص الحجم المحوري لناقل الحركة بنسبة 15% مع زيادة سعة الحمولة بنسبة 20%. لاحظ مهندسوهم تحولات أكثر سلاسة في التروس ومشاكل صيانة أقل على مدى 50000 ميل اختبار - وهي النتيجة التي تتوافق مع اختبارات المتانة الخاصة بنا.
لماذا يمكنك الاعتماد على الجودة لدينا؟
تدرك شركة BMT أن مجموعة أسطوانة الإبرة والقفص المحورية تعمل في الآلات المهمة. لذلك، فإننا لا نختصر الجودة أبدًا. تخضع كل مجموعة لاختبارات صارمة. يتم فحص جميع الأسطوانات للتأكد من صلابة موحدة ويتم فحص جميع الأقفاص للتأكد من دقة الأبعاد. ويتم اختبار كل محمل للتأكد من سلاسة الدوران. نحن نقوم بذلك لأن تعليقات العملاء علمتنا أن الموثوقية هي أكثر من مجرد ميزة - إنها ضرورة.
تواصل معنا
إذا كان التصميم الخاص بك يتطلب سعة تحميل محورية عالية في مساحة صغيرة، فقد تكون مجموعة أسطوانة الإبرة المحورية والقفص هي الحل الذي تحتاجه.
