كيف يمكن لمبيت كتلة الوسادة المناسب تحسين أداء المحمل وموثوقية المعدات

ملخص المقال: A حبةoث كتلة الإسكانهو مكون ميكانيكي مهم يدعم الأعمدة الدوارة، ويؤمن المحامل، ويساعد في الحفاظ على المحاذاة في المعدات الصناعية. يتضمن اختيار الغلاف المناسب تقييم المواد وقطر العمود وتوافق المحمل وأبعاد التركيب وظروف التشغيل ومتطلبات الصيانة.بي إم تيتوفر حلول إسكان كتلة الوسادة لأنظمة النقل الصناعية، والآلات الزراعية، والمضخات، والناقلات، والمحركات الكهربائية، مما يساعد المشترين على تحديد المكونات المناسبة لمعداتهم واحتياجات التشغيل الخاصة بهم.

جدول المحتويات

1. ما هو السكن كتلة وسادة؟
2. كيف يعمل الإسكان كتلة وسادة؟
3. ما هي المواد والتصاميم المتاحة؟
4. أين يتم استخدام المساكن كتلة وسادة؟
5. كيف تختار غطاء الوسادة المناسب؟
6. مقارنة اختيار الإسكان كتلة وسادة
7. أفضل ممارسات التثبيت والصيانة
8. المشاكل الشائعة والحلول العملية
9. الأسئلة المتداولة
10. الخلاصة: ابحث عن مسكن مناسب لكتلة الوسادة

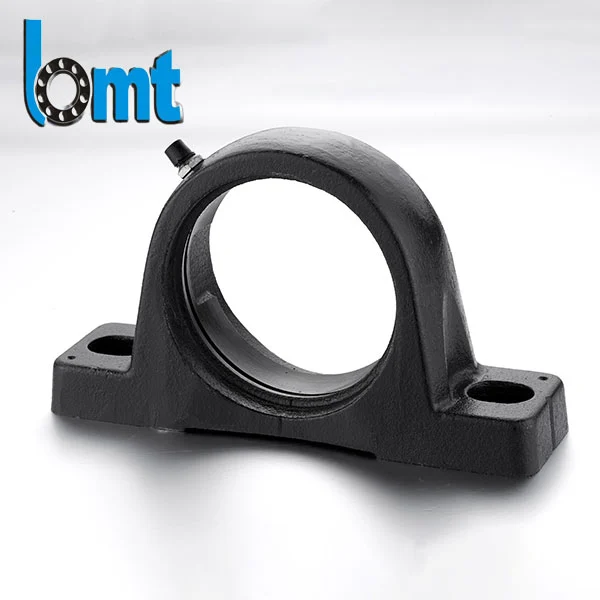

ما هو السكن كتلة وسادة؟

إن مبيت كتلة الوسادة عبارة عن مكون دعم ميكانيكي مصمم لحمل المحمل وتأمين عمود دوار بإطار الآلة أو سطح التثبيت. إنه يوفر نقطة تثبيت مستقرة بينما يساعد المحمل على الحفاظ على موضعه المقصود أثناء التشغيل. اعتمادًا على التصميم، قد يشتمل التجميع أيضًا على أختام وأغطية ومستلزمات التشحيم وأجهزة التثبيت.

في التطبيقات الصناعية، المصطلحاتالإسكان كتلة وسادةووحدة تحمل كتلة الوسادةتستخدم في بعض الأحيان بالتبادل. ومع ذلك، فإنها لا تصف دائمًا نفس المنتج تمامًا. المبيت هو الجسم الهيكلي، في حين أن وحدة المحمل الكاملة تشتمل عادةً على المبيت وإدخال المحمل المتوافق.

التمييز مهم عند شراء المكونات البديلة. يجب على المشترين الذين يطلبون مسكنًا فقط التحقق من أبعاد المحمل وترتيب التثبيت بشكل منفصل. يجب على أولئك الذين يبحثون عن مجموعة جاهزة للتثبيت التأكد من توافق المحمل وآلية القفل والإسكان.

يمكن أن يساهم الغلاف المختار بشكل صحيح في دعم العمود بشكل موثوق، والصيانة التي يمكن التحكم فيها، والتشغيل المتسق للماكينة. ولذلك فهو مكون مهم في تصميم المعدات وليس مجرد دعامة تثبيت.

كيف يعمل الإسكان كتلة وسادة؟

يتم تثبيت الهيكل على قاعدة آلة صلبة، في حين أن المحمل المثبت بداخله يدعم العمود الدوار. عندما يدور العمود، يستوعب المحمل الحركة النسبية بين العمود والهيكل الثابت. ينقل الغلاف أحمال التشغيل إلى سطح التثبيت ويساعد في الحفاظ على وضع المحمل بشكل صحيح.

تؤدي مجموعة محمل كتلة الوسادة النموذجية عدة وظائف:

• دعم رمح:يحافظ على العمود الدوار في موضعه المقصود.
• نقل الحمل:ينقل الأحمال المدعومة من المحمل إلى إطار الماكينة.
• استقرار التركيب:يوفر نقطة ربط آمنة لتجميع المحمل.
• دعم المحاذاة:يساعد في الحفاظ على موضع العمود المصمم عندما تكون أسطح التثبيت والتركيب صحيحة.
• الحماية من التلوث:يمكن أن تساعد الأختام أو الأغطية المتوافقة في تقليل دخول الغبار والرطوبة والملوثات الأخرى.
• الوصول إلى الصيانة:اعتمادًا على التصميم، يمكن لتركيبات التشحيم وأجهزة التثبيت التي يمكن الوصول إليها تبسيط عملية الخدمة.

تحتوي بعض إدخالات المحامل على سطح خارجي كروي يسمح بمحاذاة ذاتية محدودة داخل الهيكل. يمكن أن تستوعب هذه الميزة الانحرافات الزاوية الصغيرة، ولكن لا ينبغي معاملتها كبديل لمحاذاة العمود الصحيحة، أو التثبيت المناسب، أو الدعم الهيكلي المناسب.

لمزيد من المعلومات حول المكونات المتوافقة، استكشف مجموعة منتجات تحمل BMT وحدد التكوين المناسب لتطبيقك.

ما هي المواد والتصاميم المتاحة؟

تؤثر مواد الإسكان والبناء على سعة الحمولة والصلابة ومقاومة التآكل والوزن ومتطلبات الصيانة. يعتمد الاختيار الأفضل على بيئة التشغيل والأحمال المنقولة عبر مجموعة المحمل.

1. غلاف وسادة من الحديد الزهر

يستخدم الحديد الزهر على نطاق واسع في دعامات المحامل الصناعية العامة لأنه يوفر صلابة مفيدة وخصائص جيدة لتخميد الاهتزاز وتوازن عملي بين الأداء والتكلفة. يتم استخدامه بشكل شائع للناقلات والمعدات الزراعية والمضخات والمحركات الكهربائية والآلات الأخرى التي تعمل في ظل الظروف الصناعية العادية.

ومع ذلك، فإن سعة الحمولة الفعلية تعتمد على تصميم السكن، ودرجة المواد، واختيار المحمل، وترتيب التركيب، وظروف التشغيل. لا ينبغي اختيار غلاف من الحديد الزهر على المادة وحدها.

2. غطاء وسادة من الفولاذ المقاوم للصدأ

قد يكون الفولاذ المقاوم للصدأ مناسبًا للمعدات المعرضة للرطوبة أو التنظيف المتكرر أو المواد المسببة للتآكل. غالبًا ما يتم أخذه في الاعتبار لآلات تجهيز الأغذية، والمعدات البحرية، وبعض تطبيقات معالجة المواد الكيميائية.

يجب على المشترين التحقق من درجة الفولاذ المقاوم للصدأ وتقييم التجميع بأكمله، بما في ذلك المحمل والأختام ومواد التشحيم والسحابات. يتم تحديد مقاومة التآكل من خلال المواصفات الكاملة للمادة وبيئة الخدمة، وليس فقط وصف المنتج.

3. تصاميم المساكن المنفصلة والقطعة الواحدة

توفر العلب المكونة من قطعة واحدة بنية واضحة نسبيًا للعديد من التطبيقات القياسية. تحتوي العلب المقسمة على غطاء وقاعدة منفصلين، مما يجعل فحص المحمل واستبداله أكثر ملاءمة عندما يجعل ترتيب العمود عملية التفكيك صعبة.

بالنسبة للتطبيقات الصناعية الثقيلة، تتضمن معلومات منتج BMT عائلات الإسكان SN500 وSN600 وSNL. تتميز هذه السلاسل بأبعاد مختلفة وترتيبات تحمل متوافقة، لذا يجب التحقق من الطراز الدقيق وفقًا لمواصفات المعدات.

عند تقييم السكن، ضع في اعتبارك تفاصيل التصميم التالية:

• بناء من قطعة واحدة أو منقسم.
• أبعاد التركيب الأساسية ومواضع ثقب الترباس.
• تحمل أبعاد المقعد وتوافق قطر العمود.
• ترتيبات الختم والغطاء.
• الوصول إلى التشحيم ومتطلبات الخدمة.
• التوافق مع المحمل المحدد وغطاء المحول.

أين يتم استخدام المساكن كتلة وسادة؟

تُستخدم أغطية كتل الوسائد في أي مكان تتطلب فيه الأعمدة الدوارة دعمًا آمنًا وترتيب تركيب عملي. إن تنوعها يجعلها مناسبة لمجموعة واسعة من الآلات الصناعية والتجارية.

• أنظمة النقل:دعم الأعمدة الدوارة في معدات مناولة المواد وتجميعات النقل ذات الصلة.
• الآلات الزراعية:ساعد في دعم المكونات الدوارة في المعدات المعرضة للغبار والاهتزاز وأعباء العمل المتغيرة.
• مضخات:توفير دعم المحمل لترتيبات العمود المتوافقة في أنظمة معالجة السوائل الصناعية.
• المحركات الكهربائية:تجميعات عمود الدعم حيث يتطابق تكوين الغلاف المحدد مع التصميم الميكانيكي.
• معدات التصنيع:توفير دعم التركيب للبكرات وأعمدة النقل وآليات الدوران الأخرى.
• التعدين والآلات الثقيلة:دعم ترتيبات المحمل المناسبة عندما تلبي تقييمات قوة الغلاف والختم والحمل متطلبات التطبيق.

يمكن أن تؤثر الظروف البيئية بشكل كبير على المواصفات المناسبة. قد تتطلب البيئات المليئة بالغبار إحكامًا أكثر فعالية، في حين أن البيئات الرطبة أو المسببة للتآكل قد تتطلب مواد مناسبة مقاومة للتآكل. يتطلب الاهتزاز العالي وتحميل الصدمات أيضًا تقييمًا دقيقًا للمحمل والإسكان ومسامير التثبيت والهيكل الداعم.

كيف تختار غطاء الوسادة المناسب؟

يبدأ تحديد مبيت كتلة الوسادة المناسب بمتطلبات التشغيل الفعلية للماكينة. قد يظل الغلاف الذي يناسب العمود غير مناسب إذا كانت أبعاد التركيب أو سعة التحميل أو ترتيب الختم أو توافق المحمل لا تتطابق مع التطبيق.

الخطوة 1: تأكيد قطر العمود

تحديد قطر العمود وتجويف المحمل المطلوب. بالنسبة للمحامل ذات التجويف المستدق، تحقق من غلاف المحول المناسب وترتيب التركيب. لا تفترض أن المبيتين قابلان للتبادل لمجرد أن أشكالهما الخارجية تبدو متشابهة.

الخطوة 2: التحقق من توافق المحمل

تأكد من تعيين المحمل، والأبعاد، ومتطلبات الخلوص الداخلي، وطريقة القفل، وترتيب التشحيم. يجب أن يكون السكن والمحمل متوافقين كتجميع كامل.

الخطوة 3: حساب أحمال التشغيل

تقييم الأحمال الشعاعية والأحمال المحورية وتحميل الصدمات وسرعة العمود وواجب التشغيل. تحقق من تقييمات تحمل الشركة المصنعة ومواصفات السكن بدلاً من الاعتماد على أوصاف المواد العامة.

الخطوة 4: تقييم البيئة

ضع في اعتبارك درجة الحرارة والرطوبة والغبار والتعرض للماء والمواد الكيميائية وإجراءات التنظيف. حدد مادة الغلاف وترتيب الختم ليناسب هذه الظروف.

الخطوة 5: التحقق من أبعاد التثبيت

قارن الطول الإجمالي والعرض والارتفاع وارتفاع مركز العمود وتباعد فتحات التثبيت وأحجام المسامير مع الماكينة الموجودة. يعد توافق الأبعاد مهمًا بشكل خاص عند استبدال مكون متوقف أو تالف.

الخطوة 6: فكر في الصيانة طويلة المدى

تقييم فترات التشحيم وإمكانية الوصول وإجراءات الاستبدال وتوافر قطع الغيار. قد يؤدي الغلاف الذي يبسط عملية الفحص والخدمة إلى تقليل جهد الصيانة طوال فترة خدمة الجهاز.

مقارنة اختيار الإسكان كتلة وسادة

يقدم الجدول التالي مقارنة عملية لمواد وتصميمات الإسكان الشائعة. الغرض منه هو أن يكون بمثابة دليل اختيار أولي؛ يجب أن يعتمد الاختيار النهائي على مواصفات المنتج التي تم التحقق منها.

كمرجع، تسرد صفحة المنتج المنشورة لشركة BMT SN505 بقطر عمود 20 مم، وSN510 بقطر عمود 45 مم، وSN520 بقطر عمود 90 مم. تنتمي هذه الأمثلة إلى سلسلة الإسكان SN المدرجة. قم دائمًا بمراجعة جدول الأبعاد الكامل وتأكد من مجموعة المحامل المطلوبة قبل الطلب.

اعرض مواصفات مبيت كتلة الوسادة BMT لمراجعة نماذج المبيت المدرجة والأبعاد الفنية المقابلة لها.

أفضل ممارسات التثبيت والصيانة

يساعد التثبيت الصحيح على أداء الهيكل والمحمل على النحو المنشود. حتى المكونات المصنعة جيدًا يمكن أن تتعرض للتآكل المبكر عندما تكون قاعدة التثبيت غير متساوية، أو يكون العمود غير محاذٍ، أو يكون التشحيم غير كافٍ.

قائمة التحقق من التثبيت

• افحص الهيكل ومقعد المحمل والعمود وسطح التثبيت للتأكد من عدم وجود أي ضرر أو تلوث.
• تحقق من نموذج السكن، ومواصفات المحمل، وقطر العمود، وأبعاد التثبيت.
• تأكد من أن سطح التثبيت مسطح وصلب ونظيف بدرجة كافية.
• ضع الهيكل بعناية وقم بمحاذاة العمود مع المعدات المتصلة.
• قم بربط مثبتات التثبيت إلى عزم الدوران المحدد باستخدام التسلسل الموصى به.
• قم بتثبيت مكونات المحمل والقفل وفقًا لتعليمات الشركة المصنعة.
• قم بتطبيق مادة التشحيم المحددة وتأكد من تثبيت الأختام والأغطية بشكل صحيح.
• قم بتدوير العمود يدويًا عندما يكون الأمر آمنًا وعمليًا، ثم قم بإجراء اختبار تشغيل خاضع للتحكم.

الصيانة الروتينية

أثناء عمليات التفتيش المجدولة، قم بمراقبة الضوضاء غير العادية، والاهتزاز، والتغيرات في درجات الحرارة، وحالة مادة التشحيم، والمثبتات المفككة، والتلوث المرئي. حدد فترات الصيانة وفقًا لسرعة التشغيل والحمل والبيئة وتوصيات الشركة المصنعة.

يمكن أن يؤدي الإفراط في التشحيم أيضًا إلى حدوث مشكلات، بما في ذلك الحرارة الزائدة في بعض ظروف التشغيل. استخدم نوع وكمية مواد التشحيم الموصى بها بدلاً من استخدام الشحوم بشكل عشوائي.

المشاكل الشائعة والحلول العملية

يساعد التعرف على علامات الإنذار المبكر فرق الصيانة على التحقيق في مشكلات المحامل والإسكان قبل أن تؤدي إلى فترات توقف طويلة.

• الاهتزاز المفرط:تحقق من محاذاة العمود، وصلابة التركيب، وأمان التثبيت، وحالة المحمل، وتوازن الماكينة.
• درجة حرارة التشغيل غير الطبيعية:التحقق من التشحيم وتحميل المحمل واحتكاك الختم والمحاذاة وسرعة التشغيل.
• تآكل المحمل المبكر:قم بمراجعة التحكم في التلوث وإجراءات التثبيت وتركيبات العمود والتشحيم وظروف التحميل.
• تآكل:التحقق من التعرض البيئي، وملاءمة المواد، وحماية السطح، وفعالية الختم.
• تركيب فضفاض:افحص القاعدة ومسامير التثبيت والإطار الداعم وأي دليل على القلق أو الحركة.
• فشل الاستبدال المتكرر:تحقق من السبب الجذري الأصلي بدلاً من استبدال الهيكل دون مراجعة المحمل وظروف التشغيل.

يمكن أن يكون لهذه الأعراض أسباب متعددة. يعد الفحص المنهجي للمجموعة الدوارة بأكملها أكثر فعالية من افتراض أن الهيكل نفسه هو المسؤول دائمًا.

الأسئلة المتداولة

1. ما هو الغرض الرئيسي من غطاء الوسادة؟

والغرض الرئيسي منه هو تثبيت المحمل المتوافق ودعمه، وتأمين مجموعة العمود الدوار على سطح التثبيت، ونقل أحمال التشغيل إلى الهيكل الداعم.

2. ما هو الفرق بين مبيت كتلة الوسادة ومحمل كتلة الوسادة؟

إن غلاف كتلة الوسادة هو المكون الهيكلي الذي يستوعب المحمل. تشير وحدة محمل كتلة الوسادة بشكل عام إلى المنتج المجمع، بما في ذلك الغلاف وإدخال المحمل. تختلف مصطلحات المنتج حسب الشركة المصنعة، لذا تأكد مما إذا كان عرض الأسعار يغطي السكن وحده أو وحدة كاملة.

3. ما هي المادة الأفضل لسكن كتلة الوسادة؟

يعد الحديد الزهر خيارًا شائعًا للتطبيقات الصناعية العامة بسبب صلابته وخصائص تخميد الاهتزازات. قد يكون الفولاذ المقاوم للصدأ أكثر ملاءمة عندما تكون مقاومة التآكل مهمة. يعتمد الاختيار النهائي على الأحمال والبيئة والأبعاد ومواصفات الشركة المصنعة.

4. كيف يمكنني العثور على الحجم الصحيح لمبيت كتلة الوسادة؟

ابدأ بقطر العمود وتعيين المحمل. ثم تحقق من أبعاد المبيت، والمسافة بين فتحات التثبيت، وارتفاع مركز العمود، وتوافق المحمل، وترتيب القفل. بالنسبة لعمليات الشراء البديلة، قارن رقم الجزء الأصلي ورسم الأبعاد.

5. هل يمكن لمبيت كتلة الوسادة استيعاب اختلال العمود؟

تستخدم بعض وحدات كتلة الوسادة إدخالات محامل ذاتية المحاذاة يمكنها استيعاب اختلال زاوية محدود. النطاق المسموح به يعتمد على تصميم المحمل. لا يزال من الممكن أن يؤدي عدم المحاذاة المفرطة إلى الاهتزاز والتحميل غير المتساوي والفشل المبكر.

6. كم مرة يجب صيانة مجموعة محمل كتلة الوسادة؟

لا توجد فترة صيانة عالمية. يجب أن تعكس جداول الفحص والتشحيم نوع المحمل وسرعة التشغيل والحمل ودرجة الحرارة ومستوى التلوث وتوصيات الشركة المصنعة. قد يكون للوحدات المختومة مدى الحياة متطلبات خدمة مختلفة عن التصميمات القابلة لإعادة التشحيم.

7. هل يدعم BMT متطلبات الإسكان بالجملة أو OEM؟

تحدد صفحة منتج BMT تصنيع المعدات الأصلية والشراء بالجملة كخيارات مدعومة. يجب على المشترين تقديم النموذج والأبعاد وترتيب المحمل والمواد والكمية وتفاصيل التطبيق المطلوبة لتأكيد التوفر والمواصفات المناسبة.

الخلاصة: ابحث عن مسكن مناسب لكتلة الوسادة

يبدأ اختيار مبيت كتلة الوسادة الموثوق به بأبعاد دقيقة ومحامل متوافقة ومواد مناسبة وفهم واضح لبيئة التشغيل. يمكن أن يساعد الاهتمام بتقديرات الحمل ومحاذاة العمود وجودة التثبيت والختم والتشحيم في تحسين موثوقية المعدات وتبسيط الصيانة.

تقدم BMT حلول إسكان كتلة الوسادة لمجموعة من تطبيقات النقل والآلات الصناعية، مع معلومات فنية منشورة تغطي سلاسل وأبعاد إسكان متعددة. سواء كنت تقوم باستبدال أحد المكونات الموجودة أو توفير مبيت لمعدات جديدة، قم بمقارنة المتطلبات الفنية بعناية قبل اتخاذ قرار الشراء.

هل تبحث عن سكن كتلة وسادة يمكن الاعتماد عليه لمشروعك القادم؟ قم بزيارة صفحة منتج BMT Pillow Block Housing لمراجعة المواصفات المتاحة. شارك رسوماتك وأبعاد العمود ونموذج المحمل وظروف التشغيل وكمية الطلب مع فريقنا.اتصل بنااليوم لمناقشة طلبك، وتأكيد توافق المنتج، وطلب عرض أسعار لمتطلبات غطاء الوسادة الخاص بك.
