ملخص المقال:تعمل الآلات الزراعية في بعض البيئات الميكانيكية الأكثر تحديًا، حيث يمكن أن يؤدي الطين والغبار والرطوبة والاهتزاز وأحمال الصدمات ودورات العمل الطويلة إلى فرض متطلبات كبيرة على المكونات الدوارة.GW208PPB5 محامل زراعية ذات تجويف مربعتم تصميمها للمعدات الزراعية التي تتطلب مشاركة آمنة للعمود، ودعمًا موثوقًا للحمل، وحماية فعالة من التلوث، وتشغيلًا مستقرًا. بفضل التجويف المربع الذي يبلغ 28.575 مم، والقطر الخارجي 80 مم، والإسكان شديد التحمل، ونظام الغلق الثلاثي، والتشحيم بدرجة حرارة واسعة، والبنية التي تركز على الزراعة، يوفر تكوين المحمل هذا حلاً عمليًا للمعدات مثل الأمشاط القرصية، والمزارعين، ومثاقب البذور. يشرح هذا الدليل مواصفاته ومزايا التصميم والتطبيقات واعتبارات التثبيت وعوامل الشراء.
جدول المحتويات
- ما هي المحامل الزراعية ذات التجويف المربع GW208PPB5؟
- ما هي المواصفات الفنية الرئيسية؟
- ما أهمية التجويف المربع في الآلات الزراعية؟
- ما هي ميزات الأداء التي تدعم التطبيقات الزراعية؟
- أين يمكن استخدام هذه المحامل الزراعية؟
- كيف يجب على المشترين اختيار المحمل الزراعي المناسب؟
- كيف ينبغي تركيب وصيانة محامل GW208PPB5؟
- لماذا النظر في ديمي لمصادر تحمل الزراعية؟
- الأسئلة المتداولة

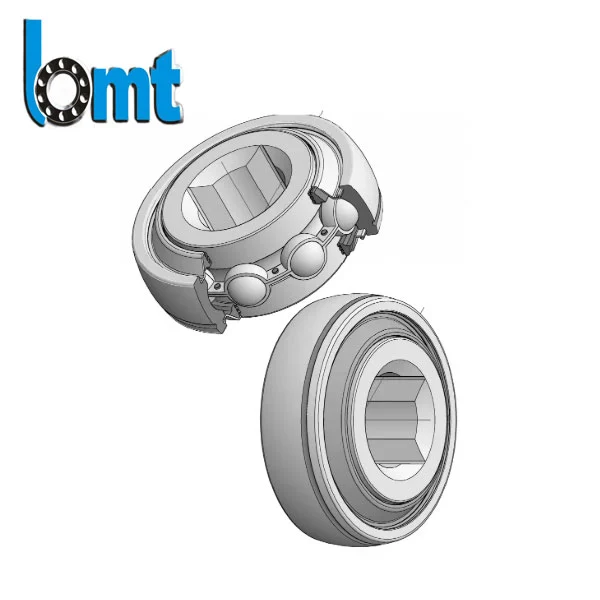

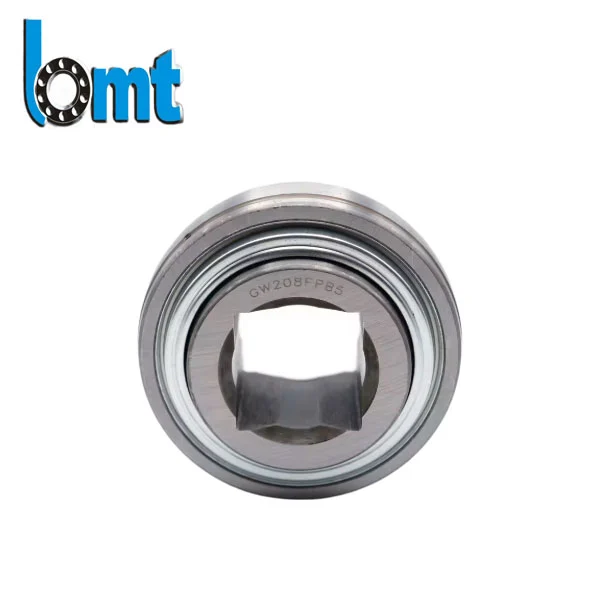

ما هي المحامل الزراعية ذات التجويف المربع GW208PPB5؟
لمصنعي المعدات الزراعية وفرق الصيانة،ديمييوفرGW208PPB5 محامل زراعية ذات تجويف مربعمصممة حول المتطلبات العملية للآلات الزراعية الصعبة. على عكس الترتيبات التقليدية ذات التجويف الدائري، تم تصميم المحمل ذو التجويف المربع ليتفاعل مع عمود مربع مطابق، مما يؤدي إلى إنشاء اتصال إيجابي من العمود إلى المحمل لنقل عزم الدوران.
يعد هذا التكوين مفيدًا بشكل خاص في الآلات المعرضة للاهتزاز والتأثير والأحمال المتغيرة وتلوث التربة والمياه وبقايا الأسمدة. تم إدراج طراز GW208PPB5 بحجم عمود يبلغ 28.575 مم، مما يجعل التوافق الدقيق للعمود أحد الاعتبارات المهمة أثناء تصميم المعدات الأصلية وشراء المحامل البديلة.
يرتبط المحمل بالمعدات الزراعية مثل الأمشاط القرصية، والمزارعين، ومثاقب البذور، وغيرها من الأدوات الدوارة. ويجمع تصميمه بين الهيكل القوي، وبنية المحامل المختومة، وشروط التشحيم، والواجهة ذات التجويف المربع المخصصة للظروف الميدانية الصعبة.
بالنسبة للمشترين الذين يقومون بمقارنة تكوينات المحامل الزراعية المختلفة، توفر مواصفات المنتج GW208PPB5 مرجعًا مفيدًا للتحقق من الأبعاد ومتطلبات التطبيق.
ما هي المواصفات الفنية الرئيسية؟
تعد مطابقة الأبعاد الصحيحة أمرًا ضروريًا عند اختيار بديل أو محمل زراعي OEM. لا ينبغي اختيار المحمل فقط وفقًا لرقم الطراز الخاص به. يجب التحقق من حجم العمود والقطر الخارجي والعرض ومتطلبات الحمل وتكوين التركيب وفقًا لتصميم الماكينة.
| مواصفة | GW208PPB5 | أهمية بالنسبة للمشترين |
|---|---|---|
| يكتب | محمل زراعي ذو تجويف مربع | مصممة لتطبيقات رمح الزراعية |
| رقم النوع | 1 | يحدد تكوين تحمل |
| حجم رمح | 28.575 ملم | يجب أن يتطابق مع العمود المربع المقابل |
| البعد أ | 29.972 ملم | مفيدة للتحقق من التثبيت |
| القطر الخارجي د | 80 ملم | مهم لتوافق السكن |
| يكون | 21 ملم | ذات صلة بهندسة التركيب |
| ثنائية | 36.525 ملم | يدعم فحوصات استبدال الأبعاد |
| تصنيف الحمل الديناميكي | 7,340 | يشير إلى القدرة الديناميكية على حمل الحمولة |
| تصنيف الحمل الثابت | 3,650 | ذات الصلة بتحميل ثابت وتأثير |
تمنح هذه القيم المهندسين وفرق الشراء نقطة بداية عملية للتحقق من التوافق. يجب أيضًا أن يأخذ اختيار المحمل الفعلي في الاعتبار سرعة المعدات، ودورات التحميل، وحالة العمود، والتعرض البيئي، وتفاوتات التثبيت، ومواصفات الشركة المصنعة للآلات.
ما أهمية التجويف المربع في الآلات الزراعية؟
تحتاج الآلات الزراعية في كثير من الأحيان إلى نقل عزم الدوران أثناء العمل تحت أحمال متقلبة. يمكن أن تؤدي مقاومة التربة والتضاريس غير المستوية ومواد المحاصيل والأحجار والبدء والتوقف المتكرر إلى خلق ظروف ميكانيكية مختلفة عن تلك الموجودة في العديد من التطبيقات الصناعية الداخلية.
يهدف التصميم ذو التجويف المربع إلى توفير واجهة ميكانيكية مباشرة مع عمود مربع متوافق. يمكن أن يساعد هذا الارتباط الإيجابي في تقليل الانزلاق الدوراني ودعم نقل عزم الدوران بشكل ثابت دون الاعتماد على محولات العمود الإضافية للتوصيل المربع الأساسي.
- مشاركة رمح المباشر:تم تصميم التجويف المربع ليتناسب مع العمود المربع المقابل.
- تقليل مخاطر الانزلاق:توفر أسطح العمود المسطحة واجهة قيادة إيجابية.
- نقل عزم الدوران الفعال:تم تصميم واجهة العمود والمحمل لتطبيقات المحركات الزراعية.
- الاستبدال العملي:يمكن أن تؤدي مطابقة الأبعاد الصحيحة إلى تبسيط اختيار المحامل وصيانتها.
- البناء الموجه نحو الميدان:يعالج التصميم التعرض الزراعي الشائع للأوساخ والرطوبة والاهتزاز.
ما هي ميزات الأداء التي تدعم التطبيقات الزراعية؟
تتطلب المحامل الزراعية الموثوقة أكثر من مجرد أبعاد دقيقة. يمكن أن تؤثر البيئة المحيطة بقوة على أداء الخدمة. تم تصميم GW208PPB5 بالعديد من الميزات المخصصة لدعم التشغيل في الظروف الميدانية الصعبة.
التصميم الهيكلي للخدمة الشاقة
يستخدم المحمل غلافًا من الحديد الزهر عالي القوة وهيكل بطانة فولاذي مقوى. يهدف هذا البناء إلى توفير القوة الميكانيكية والمقاومة للتأثير والتشوه أثناء تشغيل المعدات الصعبة.
حماية الختم الثلاثي
يمكن أن تواجه الآلات الزراعية الطين والأسمدة والرطوبة والغبار المحمول بالهواء. تم تصميم نظام الختم الثلاثي المحدد للحد من دخول التلوث إلى المحمل مع المساعدة في الحفاظ على التشحيم داخل مجموعة المحمل.
تشحيم بدرجة حرارة واسعة
يدعم الشحم الاصطناعي المحدد التشغيل عبر نطاق درجة حرارة واسع يتراوح من -35 درجة مئوية إلى 130 درجة مئوية. يجب دائمًا تقييم حدود التشغيل الفعلية جنبًا إلى جنب مع نظام الماكينة الكامل وظروف الخدمة.
القدرة على المحاذاة الدقيقة
يوفر تصميم المحمل أماكن إقامة محدودة لاختلال العمود. يمكن أن يساعد ذلك في تقليل تأثير انحرافات المحاذاة الصغيرة أثناء التشغيل، على الرغم من أن المحاذاة الصحيحة للعمود والإسكان تظل ضرورية.
الحماية ضد التآكل
يمكن للبيئات الزراعية الرطبة تسريع تآكل المكونات الميكانيكية المكشوفة. تهدف الحماية الإضافية للسطح إلى تحسين المقاومة لمثل هذه الظروف ودعم خدمة التشغيل لفترة أطول.
أين يمكن استخدام هذه المحامل الزراعية؟
GW208PPB5 مناسب للمعدات الزراعية الدوارة التي تتطلب اتصال عمود مربع ودعم محمل يمكن الاعتماد عليه. تشمل مجالات التطبيق الشائعة ما يلي:
- الأمشاط القرصية ومعدات الحراثة
- المزارعون وآلات إعداد التربة
- تدريبات البذور ومعدات الزراعة الزراعية
- مهاوي الدورية على الأدوات الزراعية
- الآلات الزراعية الثقيلة المعرضة للاهتزاز والتلوث
- تطبيقات تحمل الاستبدال للمعدات الزراعية المتوافقة
بالنسبة لتطبيقات OEM، يجب على المهندسين التحقق من أبعاد العمود وهندسة الغلاف وسرعة التشغيل وظروف التحميل والمتطلبات البيئية قبل الانتهاء من مواصفات المحمل.
كيف يجب على المشترين اختيار المحمل الزراعي المناسب؟
يتطلب شراء المحامل الزراعية مزيجًا من التحقق من الأبعاد وتحليل التطبيقات. يجب أن يتناسب المحمل المناسب مع المعدات ميكانيكيًا مع تلبية ظروف التشغيل المتوقعة أيضًا.
- التحقق من حجم رمح:تأكد من أن العمود المربع يتوافق تمامًا مع تجويف المحمل.
- التحقق من الأبعاد الخارجية:قارن القطر الخارجي البالغ 80 مم وأبعاد العرض ذات الصلة بترتيب التركيب الحالي.
- تقييم التحميل:ضع في اعتبارك كلاً من أحمال التشغيل المستمرة وأحمال الصدمات العرضية.
- مراجعة التعرض البيئي:وينبغي النظر في الطين والغبار والماء والأسمدة وتغيرات درجات الحرارة.
- تأكيد متطلبات التشحيم:اتبع توصيات الشركة المصنعة للمحامل وجدول خدمة المعدات.
- التحقق من شروط التثبيت:يمكن أن تؤثر حالة العمود، والمحاذاة، وتشديد عزم الدوران، ونظافة التركيب على أداء المحمل.
- النظر في القدرة على العرض:بالنسبة لمصنعي المعدات الأصلية والموزعين، يعد اتساق الإنتاج وأنظمة الجودة وإجراءات الفحص والدعم الفني من عوامل الشراء المهمة.
كيف ينبغي تركيب وصيانة محامل GW208PPB5؟
يعد التثبيت الصحيح أمرًا ضروريًا للحصول على الأداء المتوقع من أي محمل زراعي. قبل التثبيت، يجب أن تكون نهاية العمود وأسطح التثبيت نظيفة وخالية من الملوثات. يجب أن يتناسب التجويف المربع بشكل صحيح مع العمود المربع المقابل دون فرض مكون غير متوافق في موضعه.
بالنسبة لإجراء التثبيت المحدد بواسطة BMT، يجب وضع المحمل بشكل آمن على العمود المربع وإحكام ربط صامولة القفل ضمن نطاق عزم الدوران الموصى به وهو 20-30 نيوتن متر. الحد الأقصى المحدد المسموح به لاختلال الزاوية هو ≥1 درجة، في حين أن حد درجة الحرارة المدرج للتشغيل أقل من 90 درجة مئوية.
يجب أن تشمل الصيانة الروتينية فحص الضوضاء غير الطبيعية، والاهتزاز، واللعب المفرط، وارتفاع درجة الحرارة، وتلف الختم، والتلوث. توصي BMT بتطبيق الشحوم NLGI رقم 2 كل 250 ساعة تشغيل. ومع ذلك، ينبغي تنسيق الفاصل الزمني الفعلي للخدمة مع ظروف تشغيل المعدات والجدول الزمني الأصلي لصيانة الآلات.
- افحص المحمل والعمود أثناء الصيانة المجدولة.
- تحقق من عدم وجود ضوضاء أو اهتزاز غير عادي أثناء التشغيل.
- الحفاظ على جدول التشحيم الموصى به.
- حافظ على نظافة الأسطح المانعة للتسرب وافحصها بحثًا عن أي ضرر.
- قم بتخزين المحامل البديلة في بيئة جافة.
- استبدل المحامل عند اكتشاف تآكل شديد أو سخونة زائدة أو تشغيل غير طبيعي أو تلف.
لماذا النظر في ديمي لمصادر تحمل الزراعية؟
تتمتع شركة Demy (D&M) Bearings Co., Ltd. بأكثر من 20 عامًا من الخبرة في تصنيع المحامل وتوريد منتجات المحامل الخاصة بالسيارات والصناعية والدراجات النارية والزراعية. وتشمل قدراتها التصنيعية المعلنة علنًا خطوط إنتاج الطحن والتجميع الآلية، ومعدات الفحص والاختبار، وأنظمة إدارة الجودة بما في ذلك ISO 9001 وIATF 16949.
بالنسبة لمصنعي الآلات الزراعية والموزعين وموردي قطع الغيار، يمكن لهذه القدرات أن تدعم إنتاجًا أكثر اتساقًا ومراقبة الجودة. تشتمل محفظة المحامل الزراعية لشركة Demy أيضًا على تكوينات مختلفة للتجويف، مما يسمح للمشترين بتقييم التجويف المربع والتجويف الدائري وغيرها من حلول المحامل الزراعية وفقًا لمتطلبات المعدات.
عند المصدر من أالصين الصانع تحمل الزراعية، يجب على المشترين النظر إلى ما هو أبعد من سعر الوحدة وتقييم اتساق الأبعاد وإدارة الجودة والقدرة على الفحص والقدرة الإنتاجية والاتصالات الفنية والتعبئة واستقرار العرض على المدى الطويل.
تعرف على المزيد حول قدرات التصنيع لدى Demy وراجع نطاق المحامل الزراعية BMT لمقارنة التكوينات المناسبة لتطبيقات الآلات الزراعية المختلفة.
الأسئلة المتداولة
ما هو حجم العمود للمحامل الزراعية GW208PPB5 Square Bore؟
حجم العمود المدرج هو 28.575 ملم. يجب التحقق من هذا البعد مقابل العمود المربع الفعلي قبل شراء أو تثبيت محمل بديل.
ما الفرق بين GW208PPB5 وGW208PPB6؟
الفرق الأساسي في الأبعاد هو حجم التجويف المربع. تم إدراج GW208PPB5 بحجم عمود يبلغ 28.575 مم، بينما تم إدراج GW208PPB6 بحجم عمود يبلغ 25.4 مم. يتمتع كلا الطرازين بقطر خارجي يبلغ 80 مم ونفس تصنيفات الحمل الديناميكية والثابتة المدرجة، مما يجعل توافق العمود عامل اختيار مهمًا.
هل يمكن استخدام GW208PPB5 في البيئات الزراعية الصعبة؟
نعم. تم تصميم المحمل للتطبيقات الزراعية ويتضمن نظام إغلاق ثلاثي مصمم للحماية من الملوثات مثل الطين والغبار والرطوبة والأسمدة. يعتمد الأداء الفعلي للخدمة على التثبيت الصحيح والتشحيم وظروف التشغيل وتصميم المعدات.
كم مرة يجب تشحيم محامل GW208PPB5؟
تحدد BMT الشحوم NLGI رقم 2 على فترات تشغيل تبلغ 250 ساعة. يجب على المشترين وفرق الصيانة أيضًا مراعاة الحمل الفعلي والسرعة والتلوث ودرجة الحرارة ومتطلبات الصيانة الخاصة بالشركة المصنعة للآلات.
ما الذي يجب على المشترين التحقق منه قبل طلب GW208PPB5؟
يجب على المشترين التحقق من حجم العمود المربع، والأبعاد الخارجية، وتكوين التركيب، ومتطلبات التحميل، وبيئة التشغيل، ومتطلبات التشحيم، والتوافق مع المعدات المستهدفة. بالنسبة لتصنيع المعدات الأصلية أو المشتريات بالجملة، يمكن أن تساعد الرسومات والعينات الفنية أيضًا في تأكيد التوافق قبل الإنتاج الضخم.
خاتمة
تم تصميم المحامل الزراعية ذات التجويف المربع GW208PPB5 للآلات الزراعية التي تتطلب مشاركة آمنة للعمود، ودعمًا موثوقًا للحمل، وحماية من التلوث، وتشغيلًا مستقرًا في البيئات الميدانية الصعبة. إن التجويف المربع الذي يبلغ 28.575 مم، والقطر الخارجي 80 مم، والتصميم الهيكلي للخدمة الشاقة، ونظام الختم، والميزات الموجهة نحو الزراعة تجعل التحقق من الأبعاد والتطبيق أمرًا أساسيًا في اختيار المحامل الناجح.
بالنسبة لمصنعي المعدات الأصلية، وموزعي الآلات الزراعية، وفرق الصيانة، وموردي قطع الغيار، فإن اختيار المحمل المناسب يمكن أن يساعد في إنشاء نظام دوار أكثر موثوقية وقابلية للصيانة. إذا كنت تقوم بشراء محامل زراعية ذات تجويف مربع GW208PPB5 للآلات الزراعية، أو تقوم بتقييم متطلبات الشراء بالجملة، أو تبحث عن شركة تصنيع محامل صينية موثوقة،اتصل بنالمناقشة مواصفات المنتج والتوافق والعينات ومتطلبات OEM وحلول التوريد بالجملة.
