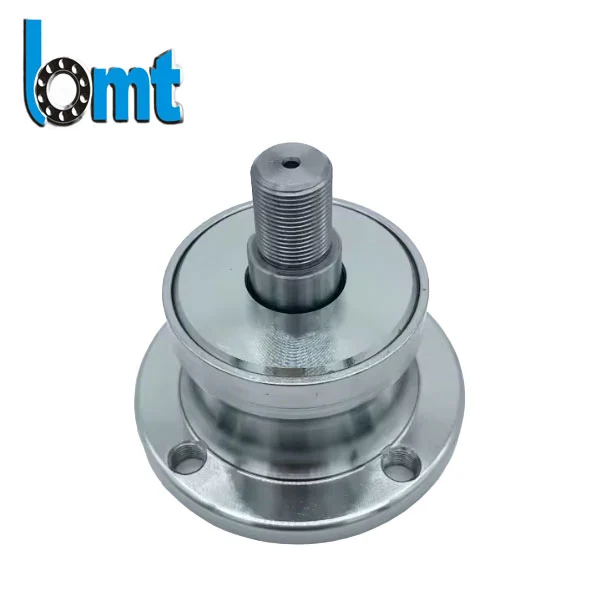

كيف يمكن للوحدات المحورية الزراعية BAA-0003 تحسين موثوقية المعدات الزراعية الحديثة

عندما تعمل الآلات الزراعية تحت الحمل المستمر، والاهتزاز، والغبار، والرطوبة، والتضاريس غير المستوية، يجب أن تظل العجلة والمجموعة الدوارة ثابتة طوال دورة العمل.بي إم تيلوازمBAA-0003 وحدات المحور الزراعيلتطبيقات المعدات الزراعية، مما يوفر حلاً متكاملاً للمحور والمحمل مصممًا حول أبعاد التركيب الدقيقة، ودعم الحمل، وأداء الختم، والتشغيل الدوراني الذي يمكن الاعتماد عليه.

يمكن أن يؤثر اختيار وحدة المحور الزراعية المناسبة بشكل مباشر على مدة تشغيل المعدات ومتطلبات الصيانة وأداء تجميع العجلات. تم تصميم وحدات المحور الزراعي BAA-0003 كمجموعات محورية متكاملة للآلات الزراعية والمعدات ذات الصلة. يتميز التكوين بتجويف 30 مم، وقطر خارجي 117 مم، وارتفاع إجمالي 60 مم، وقطر نمط الترباس 98 مم، وأربعة فتحات تثبيت M12 × 1.25. مع معدل حمل ديناميكي أساسي مدرج يبلغ 44.9 كيلو نيوتن ومعدل حمل ثابت أساسي يبلغ 34 كيلو نيوتن، توفر الوحدة معلمات قابلة للقياس لمصممي المعدات، ومصنعي الآلات الزراعية، وموزعي قطع الغيار، وفرق الصيانة. يشرح هذا الدليل كيفية عمل تكوين BAA-0003، وما هي المواصفات التي تستحق الاهتمام، وأين يتم استخدام وحدات المحور الزراعي بشكل شائع، وما الذي يجب على المشترين تقييمه قبل تقديم الطلب.

جدول المحتويات

1. ما هو الدور الذي تلعبه وحدة المحور الزراعي؟
2. كيف تم تصميم BAA-0003 للمعدات الزراعية؟
3. ما هي المواصفات الرئيسية BAA-0003؟
4. ما هي عوامل الأداء المهمة في الميدان؟
5. ما هي الآلات التي يمكنها استخدام وحدات المحور الزراعي؟
6. كيف يمكن للمشترين مطابقة BAA-0003 مع معداتهم؟
7. كيف يمكن الحفاظ على أداء الوحدة المحورية الزراعية؟
8. لماذا نفكر في BAA-0003 لمشاريع تصنيع المعدات الأصلية؟
9. الأسئلة المتداولة
10. الاعتبارات النهائية للمشترين

ما هو الدور الذي تلعبه وحدة المحور الزراعي؟

يعد المحور نقطة اتصال مهمة بين المجموعة الدوارة للآلة وهيكلها الداعم. في المعدات الزراعية، يمكن أن يتعرض هذا الاتصال للأحمال المتغيرة، والصدمات من الأرض غير المستوية، وتلوث التربة، والرطوبة، ودورات التشغيل الطويلة.

تقوم وحدة المحور الزراعية بدمج هيكل المحمل والتركيب في مجموعة واحدة. يمكن لهذا التصميم تبسيط عملية بناء المعدات مقارنةً بمصادر وتجميع مكونات المحامل المستقلة المتعددة. كما أنه يوفر للمهندسين واجهة تثبيت محددة يمكن تقييمها أثناء تصميم الماكينة أو اختيار الأجزاء البديلة.

تشمل الوظائف الأساسية للوحدة المحورية ما يلي:

• دعم العجلات الدوارة أو الأقراص أو المكونات ذات الصلة.
• إدارة الأحمال الشعاعية المتولدة أثناء تشغيل المعدات.
• توفير واجهة مستقرة بين التجميع الدوار وهيكل الماكينة.
• الحفاظ على دوران متحكم فيه خلال دورات العمل المتكررة.
• المساعدة في حماية مكونات المحمل الداخلي من التلوث البيئي.
• دعم سهولة الاستبدال أثناء صيانة المعدات.

بالنسبة لمصنعي الآلات الزراعية، تجعل هذه الوظائف وحدة المحور أكثر من مجرد مكون محمل بسيط. يجب أن تعمل أبعادها وخصائصها الميكانيكية مع هيكل الآلة الكامل.

كيف تم تصميم BAA-0003 للمعدات الزراعية؟

تم تكوين BAA-0003 كوحدة مركزية زراعية متكاملة ذات أبعاد تركيب وتحمل محددة. يسمح هذا الأسلوب للمشترين بتقييم المكون بناءً على واجهات قابلة للقياس بدلاً من الاعتماد فقط على وصف عام للمحمل.

يوفر التجويف مقاس 30 مم واجهة التثبيت المركزية، بينما يحدد القطر الخارجي البالغ 117 مم الغلاف الخارجي للتجميع. يوفر قطر نمط الترباس 98 مم وأربع نقاط تثبيت M12 × 1.25 الاتصال بين المحور وهيكل الماكينة المقابل.

يعد هذا المزيج من الأبعاد مهمًا لأن المعدات الزراعية غالبًا ما تكون مساحة تركيبها محدودة. لا يمكن لوحدة المحور التي تلبي متطلبات التحميل ولكنها لا تتطابق مع هندسة التركيب المتوفرة أن توفر بديلاً عمليًا.

يمكن للتصميم المتكامل أيضًا تبسيط تخطيط الصيانة. بدلاً من التعامل مع المحمل الفردي والإسكان ومكونات التثبيت كأجزاء منفصلة تمامًا، يمكن التعامل مع مجموعة المحور كوحدة بديلة محددة عند ظهور متطلبات الخدمة.

ما هي المواصفات الرئيسية BAA-0003؟

توفر المواصفات الفنية نقطة البداية لتحديد ما إذا كانت وحدة المحور مناسبة لجهاز معين. يلخص الجدول التالي معلمات BAA-0003 الرئيسية.

وينبغي التعامل مع هذه الأرقام باعتبارها معايير اختيار المنتج وليس حدود التشغيل العالمية. يعتمد الأداء الفعلي على توزيع الحمل، ودقة التركيب، والتشحيم، ودرجة الحرارة، والتلوث، وسرعة التشغيل، والنظام الميكانيكي الكامل.

قبل الطلب، يجب على الفرق الهندسية مقارنة الأبعاد مع المكونات الأصلية، أو رسومات المعدات، أو قياسات التثبيت. يمكن أن تمنع هذه الخطوة مشاكل التوافق التي يمكن تجنبها.

ما هي عوامل الأداء المهمة في الميدان؟

تعمل الآلات الزراعية في بيئة يمكن أن يتغير فيها أداء المكونات بشكل كبير مقارنة بالتطبيقات الداخلية النظيفة. قد تواجه مجموعة المحور اهتزازات متكررة وتغيرات مفاجئة في الحمل والماء وجزيئات التربة وتقلبات درجات الحرارة.

التعامل مع الأحمال

تعد سعة الحمولة إحدى المعلمات الأولى التي يجب على المهندسين فحصها. يحتوي تكوين BAA-0003 على تصنيف حمل ديناميكي أساسي مدرج يبلغ 44.9 كيلو نيوتن ومعدل حمل ثابت أساسي يبلغ 34 كيلو نيوتن. توفر هذه القيم نقاطًا مرجعية مفيدة عند تقييم ما إذا كانت الوحدة مناسبة لحمل ميكانيكي معين.

الختم والحماية من التلوث

يعد الغبار والرطوبة من الأسباب الشائعة لتدهور المحامل. يمكن أن يساعد بناء المحور المحكم في عزل مكونات المحمل الداخلي عن الملوثات الخارجية. ومع ذلك، ينبغي دائمًا مراعاة أداء الختم جنبًا إلى جنب مع الظروف البيئية الفعلية للآلة.

الاستقرار الدوراني

تتطلب مجموعات العجلات والأقراص دورانًا ثابتًا. يمكن أن يؤدي الاحتكاك المفرط أو المحاذاة غير الصحيحة أو التلوث أو التثبيت غير الصحيح إلى حدوث اهتزاز وتسريع التآكل. لذلك يعد اختيار المحور بدقة الأبعاد المناسبة وتثبيته بشكل صحيح أمرًا ضروريًا.

توافق التثبيت

حتى وحدة المحور ذات القدرة الفنية قد لا تكون مناسبة إذا كانت أبعاد تركيبها لا تتطابق مع المعدات. يجب التحقق من قطر التجويف ودائرة الترباس ومواصفات الخيط والارتفاع الإجمالي والتخليص المحيط قبل الشراء.

ما هي الآلات التي يمكنها استخدام وحدات المحور الزراعي؟

تُستخدم وحدات المحور الزراعي عبر أنواع مختلفة من الآلات حيث تتطلب العجلات أو الأقراص أو البكرات أو المكونات الدوارة الأخرى دعمًا للتحمل. ويعتمد التطبيق المناسب على المواصفات الميكانيكية للمعدات.

• الأمشاط القرصية:يمكن لمجموعات الأقراص الدوارة وضع أحمال مستمرة على المحور ومكونات المحمل أثناء تحضير التربة.
• آلات البذر ومعدات الغرس:يمكن أن تتطلب آليات الدوران المحددة تجميعات محورية مدمجة.
• آلات الحرث:يمكن أن تؤدي مقاومة التربة والأرض غير المستوية إلى حدوث أحمال واهتزازات متغيرة.
• المقطورات الزراعية:تتطلب مجموعات دعم العجلات محاور ومحامل متطابقة بشكل صحيح.
• أدوات المزرعة:تستخدم الأدوات المختلفة مجموعات دوارة تتطلب دعمًا ميكانيكيًا موثوقًا.
• مشاريع تصنيع المعدات الأصلية للآلات الزراعية:يمكن دمج الوحدات المحورية المتكاملة في تصميمات المعدات الجديدة حيث تتوافق الأبعاد ومتطلبات الأداء.

بدلاً من اختيار مركز يعتمد فقط على الصناعة المقصودة، يجب على المهندسين التحقق من الحمل الفعلي والسرعة والأبعاد وبيئة التثبيت للمعدات المستهدفة.

كيف يمكن للمشترين مطابقة BAA-0003 مع معداتهم؟

يمكن لعملية الاختيار المنظمة أن تقلل من مخاطر طلب وحدة مركزية زراعية غير متوافقة. يمكن للمشترين البدء بالواجهة المادية ومن ثم تقييم ظروف التشغيل.

1. قياس واجهة رمح:تأكد مما إذا كانت التجويف المطلوب يتوافق مع التجويف BAA-0003 مقاس 30 مم.
2. تحقق من دائرة التثبيت:تحقق من قطر نمط الترباس الذي يبلغ 98 مم مقابل رسم الماكينة.
3. تأكيد متطلبات الموضوع:تأكد من أن نقاط التثبيت الأربع M12 × 1.25 تتوافق مع الجهاز.
4. قياس المساحة المتوفرة:تأكد من أن القطر الخارجي 117 ملم والارتفاع 60 ملم يتناسبان مع منطقة التثبيت.
5. حساب أحمال العمل:ضع في اعتبارك كلاً من أحمال التشغيل العادية وأحمال الصدمات المؤقتة.
6. التحقق من سرعة التشغيل:قارن سرعة الماكينة الفعلية مع ظروف التشغيل المقدرة لوحدة المحور.
7. تقييم التعرض البيئي:ضع في اعتبارك الماء والغبار والتربة والأسمدة والمواد الكيميائية ودرجة الحرارة.
8. مناقشة المتطلبات الخاصة:يجب على مشتري OEM الإبلاغ عن أي مواصفات مطلوبة للشحوم أو العلامات أو العمود أو نمط الترباس أو التغليف.

بالنسبة لعمليات شراء الاستبدال، من المفيد مقارنة وحدة المحور القديمة بالمكون الجديد، ولكن لا ينبغي اعتبار التشابه المادي وحده كافيًا. يجب التأكد من الأبعاد الفنية ومتطلبات التطبيق قبل التثبيت.

كيف يمكن الحفاظ على أداء الوحدة المحورية الزراعية؟

التثبيت الصحيح لا يقل أهمية عن اختيار المنتج. لا يزال من الممكن أن يتعرض المحور المحدد بشكل صحيح للتآكل المبكر إذا تم تركيبه بشكل غير صحيح أو تشغيله في ظل ظروف غير مناسبة.

يجب على فرق الصيانة مراعاة الممارسات التالية:

• تنظيف سطح التثبيت قبل التثبيت.
• افحص العمود ومكونات التزاوج بحثًا عن أي تلف أو تآكل مفرط.
• استخدم أدوات التثبيت المناسبة بدلاً من تطبيق تأثير غير متحكم فيه على المحمل.
• اتبع متطلبات التشديد الخاصة بالشركة المصنعة للمعدات.
• افحص منطقة الختم بحثًا عن أي ضرر بعد التثبيت.
• مراقبة الاهتزازات غير العادية أو الضوضاء أو الحرارة أو مقاومة الدوران.
• قم بفحص مسامير التثبيت بشكل دوري عندما يتطلب جدول صيانة المعدات ذلك.
• استبدل المكونات عندما يؤثر التآكل أو التلف على التشغيل الآمن للماكينة.

قد تتطلب الآلات التي تعمل في بيئات رطبة أو متربة أو عدوانية كيميائيًا اهتمامًا إضافيًا بالختم والتشحيم. يجب على المشترين إبلاغ المورد بظروف العمل عند طلب توصية فنية.

لماذا نفكر في BAA-0003 لمشاريع تصنيع المعدات الأصلية؟

بالنسبة لمصنعي المعدات الزراعية، غالبًا ما تعتمد قرارات الشراء على أكثر من سعر الوحدة. يمكن أن يكون للاتساق والتحكم في الأبعاد والقدرة الإنتاجية والتخصيص والتفتيش والدعم الفني تأثير كبير على إجمالي قيمة المشتريات.

تحدد معلومات منتج BMT إدارة الجودة وفقًا لمعايير ISO 9001:2015 وIATF 16949:2016. تتضمن عملية الإنتاج المذكورة أيضًا إمكانية تتبع المواد وفحص ما قبل الشحن، مع عمليات فحص تغطي الأبعاد ودوران المحمل وسلامة الختم.

تعتبر عناصر التحكم هذه ذات صلة بمشتري OEM لأن الإنتاج المتكرر يتطلب مكونات ذات واجهات متسقة. يمكن أن يصبح انحراف الأبعاد غير المهم في عملية شراء بديلة معزولة مشكلة كبيرة عندما تستخدم مئات أو آلاف الأجهزة نفس المكون.

يشير BMT أيضًا إلى خيارات التخصيص للمتطلبات المحددة، بما في ذلك وضع علامة شعار OEM ومواصفات الشحوم وأبعاد العمود وتكوينات نمط الترباس. يجب تأكيد المتطلبات المخصصة مع المورد قبل الإنتاج.

بالنسبة للمشترين الدوليين، فإن القدرة التصنيعية وخبرة التوريد تستحق أيضًا النظر فيها. تشير تقارير BMT إلى أكثر من 20 عامًا من الخبرة في تصنيع المحامل، ومنشأة إنتاج تبلغ مساحتها 80,000 متر مربع، وأكثر من 200 خط إنتاج CNC، وتصدر إلى أكثر من 60 دولة.

الأسئلة المتداولة

ما هي وحدات المحور الزراعي BAA-0003 المستخدمة؟

تم تصميم وحدات المحور الزراعي BAA-0003 للآلات الزراعية والمعدات ذات الصلة التي تتطلب مجموعة متكاملة للمحور والمحور. تشتمل التطبيقات المحتملة على مجموعات محددة من العجلات والأقراص والدوارة حيث تكون الأبعاد المحددة وخصائص الحمل مناسبة.

ما هو حجم التجويف BAA-0003؟

يبلغ قطر التجويف المدرج BAA-0003 30 ملم. يجب على المشترين التأكد من هذا البعد مقابل العمود أو واجهة التثبيت المركزية قبل الطلب.

ما هو نمط الترباس BAA-0003؟

يستخدم تكوين BAA-0003 ترتيب تركيب M12 × 1.25 من أربع نقاط مع قطر نمط الترباس المدرج 98 مم. يجب فحص أبعاد التركيب على جانب الماكينة بعناية للتأكد من توافقها.

ما هي سعة الحمولة BAA-0003؟

تصنيف الحمل الديناميكي الأساسي المدرج هو 44.9 كيلو نيوتن، في حين أن تصنيف الحمل الثابت الأساسي هو 34 كيلو نيوتن. هذه القيم هي تقييمات مرجعية ولا ينبغي معاملتها كبديل للحسابات الهندسية الخاصة بالتطبيقات.

هل يمكن تخصيص BAA-0003 لمصنعي الآلات الزراعية؟

تتوفر خيارات التخصيص المحددة لمتطلبات OEM، بما في ذلك وضع العلامات ومواصفات الشحوم وتكوينات معينة للأبعاد أو التركيب. يجب تأكيد نطاق التخصيص الدقيق باستخدام BMT بناءً على تصميم المعدات.

ما هي المعلومات التي يجب أن أقدمها عند طلب عرض الأسعار؟

يمكن للمشترين تقديم الكمية المطلوبة، ونوع المعدات، ونموذج المحور الحالي، والرسم الفني، وقطر العمود، ونمط الترباس، والحمل المتوقع، وسرعة التشغيل، وبيئة العمل، وأي متطلبات خاصة بوضع العلامات أو التغليف من قبل OEM. يساعد توفير المعلومات الكاملة المورد على تقييم التوافق بشكل أكثر كفاءة.

الاعتبارات النهائية للمشترين

يجب اختيار وحدة المحور الزراعية كجزء من نظام الماكينة الكامل وليس كمكون محمل معزول. بالنسبة لـ BAA-0003، فإن التجويف 30 مم، والقطر الخارجي 117 مم، والارتفاع الإجمالي 60 مم، وقطر نمط الترباس 98 مم، وأربع نقاط تثبيت M12 × 1.25، وتقييمات الحمل المدرجة توفر أساسًا تقنيًا واضحًا لتقييم المنتج. عند دمجها مع ممارسات الختم والتركيب والفحص والصيانة المناسبة، يمكن لوحدة المحور المطابقة بشكل صحيح أن تدعم التشغيل المستقر في التطبيقات الزراعية كثيرة المتطلبات. بالنسبة لمصنعي المعدات الأصلية والموزعين ومشتري قطع غيار الآلات الزراعية الذين يبحثون عن حل توريد موثوق، تعرف على المزيد حول وحدات المحور الزراعي BAA-0003 والاتصال بى ام تىللاستشارات الفنية ومتطلبات OEM وتقييم العينات ودعم الطلبات بالجملة.
