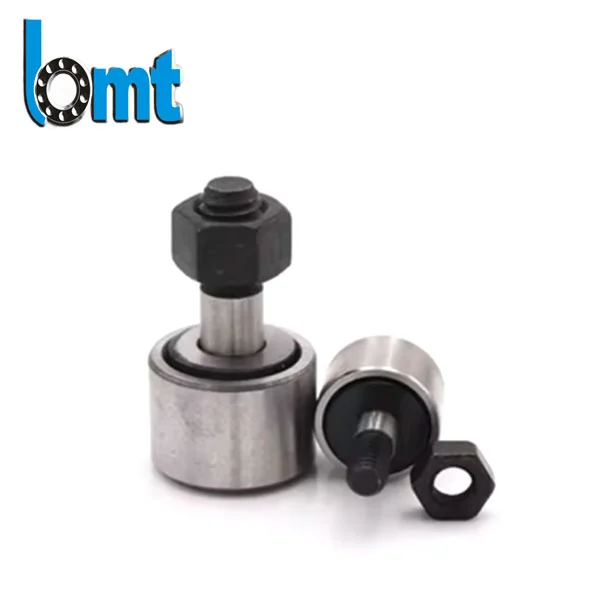

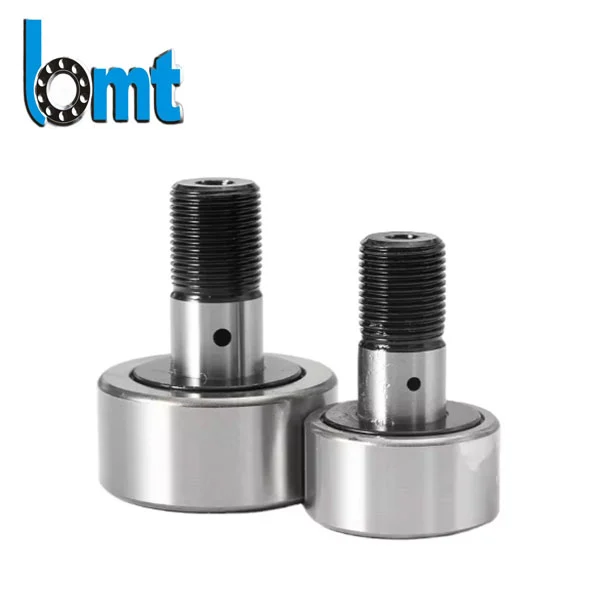

بكرات المسار من النوع المسمار
توفر BMT Bearings بكرات مسار متينة من النوع المسماري لأنظمة النقل، وقضبان التوجيه، ومحركات الكامات، وآلات التغليف، والمعدات الآلية. لقد تم تصنيع بكراتنا من الفولاذ المحمل المتصلب، والمجاري المائية الأرضية الدقيقة، وهياكل الختم المستقرة، للمشترين الذين يبحثون عن عمر خدمة طويل، وضوضاء تشغيل منخفضة، وأداء موثوق به تحت الأحمال الصناعية المستمرة.
لقد قمنا بإنتاج محامل كروية وبكرات لسنوات عديدة، والشيء الوحيد الذي وجدناه مرارًا وتكرارًا في التطبيقات الصناعية هو أن المحامل القياسية غالبًا ما تفشل مبكرًا عند تعرضها للأحمال الجانبية أو الاهتزاز أو حركة الصدمات المتكررة.
ولهذا السبب يتم تصنيع بكرات الجنزير من النوع ذو المسامير بحلقات خارجية معززة وهياكل داخلية محسنة خصيصًا لتطبيقات تشغيل المسار.
بالمقارنة مع محامل التوجيه العادية، تعمل بكرات النوع المسماري بشكل أكثر موثوقية في الأنظمة حيث يتصل المحمل بشكل مستمر بالقضبان أو الكامات أو المسارات الخطية.
نحن عادة نوفر هذه المحامل من أجل:
· أنظمة توجيه الناقلات
· خطوط التعبئة والتغليف الآلية
· آلات النسيج
· آلات إنتاج القفازات
· المعدات الزراعية
· أنظمة مناولة المواد
· وحدات النقل الآلية
· أتباع الكاميرا وقضبان التوجيه

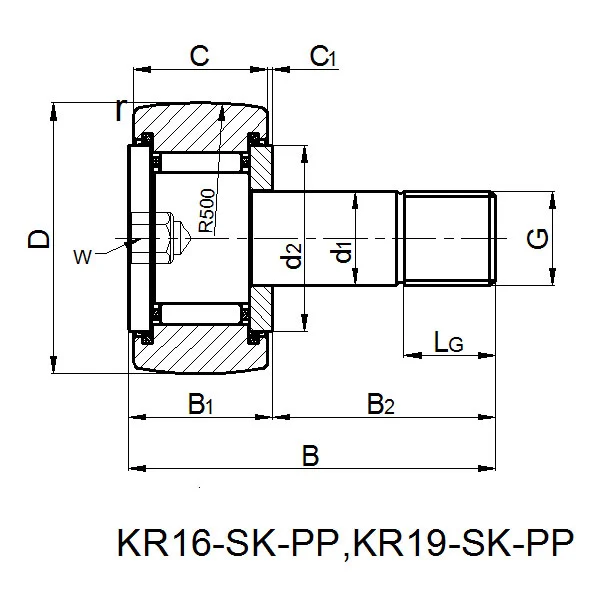

المعلمات التقنية
| بكرات المسار من النوع المسمار | ||||||||||||||||||||
| يكتب | مع نوع طوق غريب الأطوار | الأبعاد (مم) | طوق غريب الأطوار | تقييمات الحمل الأساسية | ||||||||||||||||
| D | د1 | B | ب1 كحد أقصى. | ب2 | ب3 | C | ج1 | ص دقيقة. | د2 | د3 | G | إل جي | W | دي | يكون | e | داين. الكروم كن | القانون الأساسي. كور كن | ||
| KR22-PP | KRE22-PP | 22 | 10 | 36 | 13.2 | 23 | – | 12 | 0.6 | 0.3 | 17.5 | – | M10X1 | 12 | 5 | 13 | 10 | 0.5 | 4.55 | 5.3 |
| KRV22-PP | – | 22 | 10 | 36 | 13.2 | 23 | – | 12 | 0.6 | 0.3 | 17.5 | – | M10X1 | 12 | 5 | – | – | – | 6.2 | 9.2 |
| 26 كرونة | – | 26 | 10 | 36 | 13.2 | 23 | – | 12 | 0.6 | 0.3 | 17.5 | – | M10X1 | 12 | 5 | – | – | – | 5.1 | 6.4 |
| KR26-PP | KRE26-PP | 26 | 10 | 36 | 13.2 | 23 | – | 12 | 0.6 | 0.3 | 17.5 | – | M10X1 | 12 | 5 | 13 | 10 | 0.5 | 5.1 | 6.4 |
| KRV26-PP | – | 26 | 10 | 36 | 13.2 | 23 | – | 12 | 0.6 | 0.3 | 17.5 | – | M10X1 | 12 | 5 | – | – | – | 7.3 | 11.5 |
| 30 كرونة | – | 30 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1.5 | 13 | 6 | – | – | – | 6.8 | 8.6 |
| KR30-PP | KRE30-PP | 30 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1.5 | 13 | 6 | 15 | 11 | 0.5 | 6.8 | 8.6 |
| KRV30-PP | – | 30 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1.5 | 13 | 6 | – | – | – | 9.5 | 14.9 |
| 32.KR | – | 32 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1.5 | 13 | 6 | – | – | – | 7.1 | 9.2 |
| KR32-PP | KRE32-PP | 32 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1.5 | 13 | 6 | 15 | 11 | 0.5 | 7.1 | 9.2 |
| KRV32-PP | – | 32 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1.5 | 13 | 6 | – | – | – | 10 | 16.1 |
| 35 كرونة | – | 35 | 16 | 52 | 19.6 | 32.5 | 8 | 18 | 0.8 | 0.6 | 27.6 | 3 | M16X1.5 | 17 | 8 | – | – | – | 9.7 | 14.3 |
| KR35-PP | KRE35-PP | 35 | 16 | 52 | 19.6 | 32.5 | 8 | 18 | 0.8 | 0.6 | 27.6 | 3 | M16X1.5 | 17 | 8 | 20 | 14 | 1 | 9.7 | 14.3 |
| KRV35-PP | – | 35 | 16 | 52 | 19.6 | 32.5 | 8 | 18 | 0.8 | 0.6 | 27.6 | 3 | M16X1.5 | 17 | 8 | – | – | – | 12.6 | 23.1 |
| 40 كرونة | – | 40 | 18 | 58 | 21.6 | 36.5 | 8 | 20 | 0.8 | 1 | 31.5 | 3 | M18X1.5 | 19 | 8 | – | – | – | 10.9 | 15.8 |
| KR40-PP | KRE40-PP | 40 | 18 | 58 | 21.6 | 36.5 | 8 | 20 | 0.8 | 1 | 31.5 | 3 | M18X1.5 | 19 | 8 | 22 | 16 | 1 | 10.9 | 15.8 |
| KRV40-PP | – | 40 | 18 | 58 | 21.6 | 36.5 | 8 | 20 | 0.8 | 1 | 31.5 | 3 | M18X1.5 | 19 | 8 | – | – | – | 14.7 | 26.5 |
| KR47-PP | KRE47-PP | 47 | 20 | 66 | 25.6 | 40.5 | 9 | 24 | 0.8 | 1 | 36.5 | 4 | M20X1.5 | 21 | 10 | 24 | 18 | 1 | 15.4 | 26 |
| KRV47-PP | – | 47 | 20 | 66 | 25.6 | 40.5 | 9 | 24 | 0.8 | 1 | 36.5 | 4 | M20X1.5 | 21 | 10 | – | – | – | 20.3 | 42 |
| KR52-PP | KRE52-PP | 52 | 20 | 66 | 25.6 | 40.5 | 9 | 24 | 0.8 | 1 | 36.5 | 4 | M20X1.5 | 21 | 10 | 24 | 18 | 1 | 16.6 | 29 |
| KRV52-PP | – | 52 | 20 | 66 | 25.6 | 40.5 | 9 | 24 | 0.8 | 1 | 36.5 | 4 | M20X1.5 | 21 | 10 | – | – | – | 22.3 | 48 |
| KR62-PP | KRE62-PP | 62 | 24 | 80 | 30.6 | 49.5 | 11 | 29 | 0.8 | 1 | 44 | 4 | M24X1.5 | 25 | 14 | 28 | 22 | 1 | 26 | 48 |
| KRV62-PP | – | 62 | 24 | 80 | 30.6 | 49.5 | 11 | 29 | 0.8 | 1 | 44 | 4 | M24X1.5 | 25 | 14 | – | – | – | 33.5 | 75 |
| KR72-PP | KRE72-PP | 72 | 24 | 80 | 30.6 | 49.5 | 11 | 29 | 0.8 | 1.1 | 44 | 4 | M24X1.5 | 25 | 14 | 28 | 22 | 1 | 28 | 53 |
| KRV72-PP | – | 72 | 24 | 80 | 30.6 | 49.5 | 11 | 29 | 0.8 | 1.1 | 44 | 4 | M24X1.5 | 25 | 14 | – | – | – | 36.5 | 85 |
| KR80-PP | KRE80-PP | 80 | 30 | 100 | 37 | 63 | 15 | 35 | 1 | 1.1 | 53 | 4 | M30X1.5 | 32 | 14 | 35 | 29 | 1.5 | 38.5 | 77 |
| KRV80-PP | – | 80 | 30 | 100 | 37 | 63 | 15 | 35 | 1 | 1.1 | 53 | 4 | M30X1.5 | 32 | 14 | – | – | – | 48.5 | 117 |
| KR90-PP | KRE90-PP | 90 | 30 | 100 | 37 | 63 | 15 | 35 | 1 | 1.1 | 53 | 4 | M30X1.5 | 32 | 14 | 35 | 29 | 1.5 | 40.5 | 83 |
| KRV90-PP | – | 90 | 30 | 100 | 37 | 63 | 15 | 35 | 1 | 1.1 | 53 | 4 | M30X1.5 | 32 | 14 | – | – | – | 52 | 129 |
لماذا تعمل بكرات الجنزير من النوع ذي المسامير لدينا بشكل أكثر موثوقية
يركز العديد من المشترين فقط على الأبعاد. ومع ذلك، في التشغيل الفعلي، يحدد الهيكل الداخلي وعملية المعالجة الحرارية عمر المحمل.
نحن نستخدم الفولاذ عالي الكربون المحمل بالكروم مع معالجة صلابة يمكن التحكم فيها لتحسين:
· مقاومة التآكل
· قوة التعب السطحي
· الاستقرار الدوراني
· مقاومة التشوه تحت الحمل
بالنسبة للبيئات عالية السرعة أو الملوثة، نوصي بالإصدارات المختومة لتقليل تسرب الغبار وفقدان مواد التشحيم.
في اختبار المصنع، وجدنا أن دقة المجاري المائية المستقرة وبنية الختم المناسبة تساعد على تقليل الاهتزاز غير الطبيعي أثناء التشغيل المستمر، خاصة في أنظمة النقل التي تعمل لساعات طويلة.
تفاصيل المواد والإنتاج
مادة تحمل
· فولاذ الكروم GCr15
· الفولاذ المقاوم للصدأ متاح للبيئات الرطبة
· طلاءات اختيارية مقاومة للتآكل
المعالجة السطحية والحرارية
· عملية الطحن الدقيقة
· علاج تصلب القناة
· خشونة السطح التي يمكن التحكم فيها من أجل ملامسة أكثر سلاسة
تشحيم
· مدهون مسبقًا قبل التسليم
· شحم اختياري بدرجة حرارة عالية
· مناسبة للتشغيل المستمر
أنواع الختم
· النوع المفتوح
· نوع محمي
· نوع مختوم مزدوج
نوصي باستخدام بكرات الجنزير مزدوجة الغلق لورش العمل المتربة أو الآلات الخارجية لأنها عادةً ما تحافظ على أداء الشحوم لفترة أطول من الهياكل المفتوحة.
ظروف العمل الحقيقية التي نراعيها أثناء الإنتاج
قد يكون أداء المحمل جيدًا في الكتالوجات ولكنه يفشل بسرعة في المصانع الحقيقية إذا كانت تفاوتات الإنتاج غير مستقرة.
في BMT Bearings، تخضع كل دفعة إنتاج لفحص الأبعاد واختبار الضوضاء وفحوصات الدوران قبل الشحن.
يقوم مصنعنا بتشغيل خطوط الطحن وأنظمة التجميع الأوتوماتيكية بطاقة إنتاجية سنوية تتجاوز 100 مليون وحدة تحمل. نحن نتبع أيضًا معايير إدارة الجودة ISO9001 وIATF 16949 أثناء إجراءات التصنيع والفحص.
بالنسبة لعملاء التصدير، يعد الاتساق بين الدُفعات أمرًا مهمًا بشكل خاص. نحن نولي اهتماما وثيقا ل:
· تركيز مسمار
· دقة مجرى السباق
· استقرار الخلوص الشعاعي
· فحص التشققات السطحية
تؤثر هذه التفاصيل بشكل مباشر على دقة التثبيت وعمر الخدمة.
الفرق بين بكرات المسار من النوع المسمار والمحامل القياسية
في العديد من تطبيقات التوجيه الصناعي، لم يتم تصميم محامل كريات الأخدود العميق العادية للتعامل مع اتصال المسار المستمر.
توفر بكرة الجنزير من النوع ذو المسامير المصممة بشكل صحيح العديد من المزايا الهيكلية:
|
ميزة |
تحمل القياسية |
أسطوانة الجنزير من النوع المسمار BMT |
|
سمك الحلقة الخارجية |
معيار |
عززت |
|
اتجاه التحميل |
شعاعي بشكل رئيسي |
شعاعي + مسار الاتصال |
|
مقاومة التأثير |
معتدل |
أعلى |
|
تثبيت |
مطلوب رمح منفصل |
تصميم مسمار متكامل |
|
دليل تشغيل السكك الحديدية |
محدود |
الأمثل |
كما يعمل هيكل المسمار المتكامل أيضًا على تبسيط عملية التثبيت والصيانة لمصنعي الآلات.
التطبيقات المشتركة
الناقلات والمعدات اللوجستية
يُستخدم في أنظمة التوجيه الجانبي ومسارات النقل حيث يكون التدحرج السلس ووقت التوقف المنخفض أمرًا مهمًا.
ماكينات التعبئة والتغليف
مناسبة لحركة الكاميرا ذات الدورة العالية وتحديد موضع سكة التوجيه.
آلات النسيج
يتم تطبيقه في أنظمة توجيه الخيوط ومعدات إنتاج المنسوجات الآلية حيث يساعد الاهتزاز المنخفض على تحسين استقرار التشغيل.
الآلات الزراعية
يعمل بشكل موثوق في بيئات الغبار المعتدل عند اختيار الهياكل المغلقة.
خطوط الإنتاج الآلي
يستخدم بشكل متكرر في آليات النقل الروبوتية وتجميعات الحركة الخطية.
تجربة الإنتاج من محامل BMT
بدأ فريقنا في تصنيع المحامل في نينغبو، الصين، مع التركيز على الدقة والإمداد المستقر على المدى الطويل.
على مر السنين، توسعنا من إنتاج المحامل القياسية إلى حلول المحامل المخصصة وغير القياسية لأن العديد من العملاء الصناعيين طلبوا منتجات تتكيف مع ظروف الماكينة الفعلية بدلاً من تصميمات الكتالوج فقط.
لعملاء OEM، يمكننا توفير:
· الأبعاد المخصصة
· اختيار الشحوم الخاصة
· خيارات المعالجة السطحية
· وضع العلامات بالليزر
· تغليف OEM
نحن ندعم أيضًا عمليات الشراء بالجملة ومشاريع التوريد طويلة الأجل لمصنعي الآلات والموزعين الصناعيين.
التفتيش ومراقبة الجودة
قبل الشحن، يتم اختبار بكرات الجنزير من النوع ذي المسامير للتأكد من:
· سلاسة التشغيل
· مستوى الضوضاء
· العيوب السطحية
· تسامح الأبعاد
· المرونة الدورانية
بالنسبة للعملاء الذين يعملون في ظروف التحميل العالي أو السرعة العالية، نوصي عادةً بالتأكد من:
· درجة حرارة التشغيل
· اتجاه التحميل
· هيكل التثبيت
· دورة التشحيم
· حالة سطح السكك الحديدية
المطابقة الصحيحة بين صلابة سطح الجنزير وهيكل الأسطوانة يمكن أن تحسن بشكل كبير من عمر المحمل.
اختيار أسطوانة الجنزير المناسبة من النوع ذي المسمار
عند اختيار نموذج، نقترح بشكل عام على المشترين التركيز على ما هو أكثر من الحجم وحده.
العوامل التالية مهمة في التشغيل الفعلي:
· تحميل ثابت وديناميكي
· تتبع صلابة المواد
· التعرض للغبار أو الرطوبة
· سرعة التشغيل
· ساعات العمل المستمرة
بالنسبة للمعدات الآلية التي تعمل بدورات إنتاج مدتها 24 ساعة، توفر البكرات الأرضية محكمة الغلق والدقيقة عادةً أداءً أكثر استقرارًا على المدى الطويل.
القدرة على توريد محامل BMT
تقوم BMT Bearings بتصدير المحامل إلى العملاء في العديد من الأسواق الصناعية وتستمر في دعم مشتري OEM والجملة من خلال أنظمة إنتاج وفحص مستقرة.
نحن نركز على الأداء العملي للمحامل واتساق الإنتاج والتواصل الفني سريع الاستجابة بدلاً من مواصفات الكتالوج فقط.
إذا كنت تقوم بشراء بكرات الجنزير ذات المسامير للآلات الصناعية أو أنظمة النقل أو معدات التشغيل الآلي المخصصة، فيمكن لفريق الهندسة والإنتاج لدينا المساعدة في التوصية بالهياكل المناسبة بناءً على ظروف العمل الفعلية لديك.
