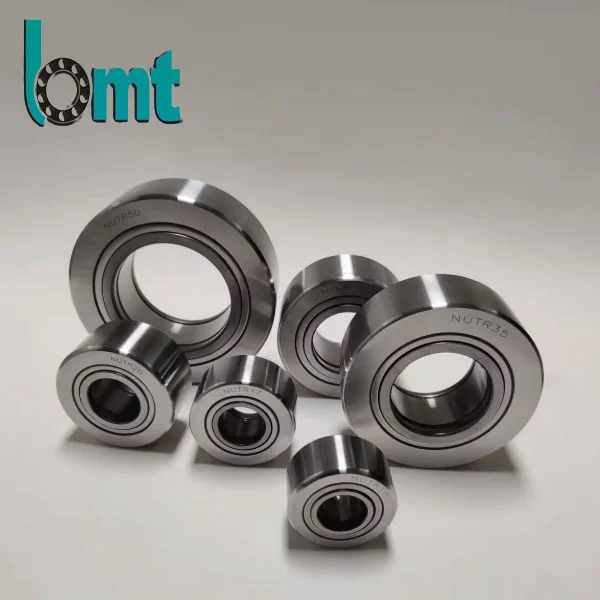

بكرات المسار من نوع النير

بكرات المسار من النوع المقرن هي محامل متخصصة ذات مبيت على شكل مقرن، مصممة للحركة المدارية أو لدعم أنظمة الجنزير الخطية. يتم تطبيقها على نطاق واسع في آلات التعبئة والتغليف، والأتمتة الصناعية، ومعدات مناولة المواد. تحتوي الحلقة الخارجية الدوارة على سطح متوج أو أسطواني، مقترن بعناصر متدحرجة بالداخل، مما يمكنها من التعامل مع الأحمال الشعاعية والدفع المحوري العرضي في ظل أنواع مختلفة من بيئات التشغيل.

إرسال استفسار

وصف المنتج

مما يتكون هذا المنتج

تتكون بكرات الجنزير من نوع النير من نير على شكل حرف U (مع فتحات تثبيت للتثبيت الثابت)، وحلقة خارجية تدور حول عمود مركزي وعناصر دوارة - عادةً ما تكون بكرات إبرية. تتضمن معظم الموديلات موانع تسرب لمنع دخول الأوساخ أو الحطام أو الماء، وهو أمر مفيد بين الإعدادات الداخلية والخارجية.

يتم تصنيع النير عادة من الفولاذ المطروق، ويتم معالجته لزيادة القوة الهيكلية، ويتم تقوية الحلقة الخارجية لتحمل التآكل الناتج عن ملامسة قضبان التوجيه أو المسارات. واستنادًا إلى الملاحظات الميدانية، يسمح هذا التصميم بالتركيب المستقر والأداء المتسق في التطبيقات حيث تتحرك المكونات عبر مسارات محددة مسبقًا.

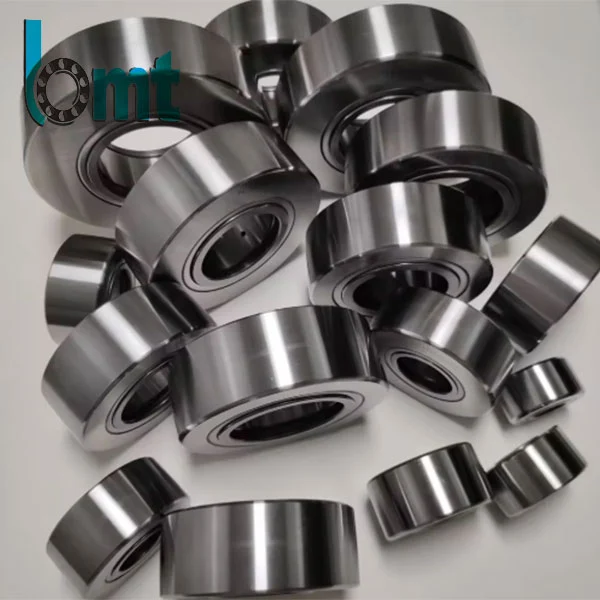

Yoke Type Track Rollers

المعلمات التقنية

		بكرات المسار من نوع المقرن: سلسلة LR
	الأبعاد (مم)				تقييمات الحمل الأساسية
تعيين	D	d	C	rmin.	داين. الكروم ث كن	القانون الأساسي. كور ث كن
LR50/5NPU	17	5	7	0.2	1.69	0.94
LR50/6NPU	19	6	9	0.3	2.7	1.37
LR50/7NPU	22	7	10	0.3	3.3	1.7
LR50/8NPU	24	8	11	0.3	4.3	2.39
LR5000 كي دي دي	28	10	12	0.3	4.75	2.85
LR5000 كيدو	28	10	12	0.3	4.75	2.85
LR5000 الطاقة النووية	28	10	12	0.3	4.75	2.85
LR5000 إن بي يو	28	10	12	0.3	4.75	2.85
LR5001 كي دي دي	30	12	12	0.3	5.1	3.1
LR5001 كيدو	30	12	12	0.3	5.1	3.1
LR5001 الطاقة النووية	30	12	12	0.3	5.1	3.1
LR5001NPPU	30	12	12	0.3	5.1	3.1
LR5200 كي دي دي	32	10	14	0.6	6.8	4.1
LR5200 كيدو	32	10	14	0.6	6.8	4.1
LR5200 الطاقة النووية	32	10	14	0.6	6.8	4.1
LR5200NPU	32	10	14	0.6	6.8	4.1
LR5002 كي دي دي	35	15	13	0.3	6.5	4.15
LR5002 كيدو	35	15	13	0.3	6.5	4.15
LR5002 الطاقة النووية	35	15	13	0.3	6.5	4.15
LR5002 إن بي يو	35	15	13	0.3	6.5	4.15
LR5201 كي دي دي	35	12	15.9	0.6	8.7	5.2
LR5201 كيدو	35	12	15.9	0.6	8.7	5.2
LR5201 الطاقة النووية	35	12	15.9	0.6	8.7	5.2
LR5201 إن بي يو	35	12	15.9	0.6	8.7	5.2
LR5003 كي دي دي	40	17	14	0.3	7.8	5.3
LR5003 كيدو	40	17	14	0.3	7.8	5.3
LR5003 الطاقة النووية	40	17	14	0.3	7.8	5.3
LR5003 إن بي يو	40	17	14	0.3	7.8	5.3
LR5202 كي دي دي	40	15	15.9	0.6	10	6.3
LR5202 كيدو	40	15	15.9	0.6	10	6.3
LR5202 الطاقة النووية	40	15	15.9	0.6	10	6.3
LZ5202 إن بي يو	40	15	15.9	0.6	10	6.3
LR5004 كي دي دي	47	20	16	0.6	11.7	7.7
LR5004 كيدو	47	20	16	0.6	11.7	7.7
LR5004 NPPD	47	20	16	0.6	11.7	7.7
LR5004 إن بي يو	47	20	16	0.6	11.7	7.7
LR5203 كي دي دي	47	17	17.5	0.6	12.8	8.4
LR5203 KDDU	47	17	17.5	0.6	12.8	8.4
LR5203 الطاقة النووية	47	17	17.5	0.6	12.8	8.4
Lr5203 إن بي يو	47	17	17.5	0.6	12.8	8.4
LR5005 كي دي دي	52	25	16	0.6	11.8	8.2
LR5005 كيدو	52	25	16	0.6	11.8	8.2
LR5005 الطاقة النووية	52	25	16	0.6	11.8	8.2
LR5005NPPU	52	25	16	0.6	11.8	8.2
LR5204 كي دي دي	52	20	20.6	1	16.1	10.7
LR5204 كيدو	52	20	20.6	1	16.1	10.7
LR5204 الطاقة النووية	52	20	20.6	1	16.1	10.7
LR5204NPPU	52	20	20.6	1	16.1	10.7
LR5303 كي دي دي	52	17	22.2	1	17.5	11.3
LR5303 KDDU	52	17	22.2	1	17.5	11.3
LR5303 الطاقة النووية	52	17	22.2	1	17.5	11.3
LR5303 إن بي يو	52	17	22.2	1	17.5	11.3
LR5006 كي دي دي	62	30	19	1	16.1	11.9
LR5006 كيدو	62	30	19	1	16.1	11.9
LR5006 الطاقة النووية	62	30	19	1	16.1	11.9
LR5006NPPU	62	30	19	1	16.1	11.9
LR5205 كي دي دي	62	25	20.6	1	18.8	13.2
LR5205 كيدو	62	25	20.6	1	18.8	13.2
LR5205 الطاقة النووية	62	25	20.6	1	18.8	13.2
LZ5205 نبو	62	25	20.6	1	18.8	13.2
LR5304 كي دي دي	62	20	22.2	1.1	21.5	14.8
LR5304 كيدو	62	20	22.2	1.1	21.5	14.8
LR5304 الطاقة النووية	62	20	22.2	1.1	21.5	14.8
LR5304 إن بي يو	62	20	22.2	1.1	21.5	14.8
LR5007 كي دي دي	68	35	20	1	17.8	13.3
LR5007 كيدو	68	35	20	1	17.8	13.3
LR5007 الطاقة النووية	68	35	20	1	17.8	13.3
LR5007NPPU	68	35	20	1	17.8	13.3
LR5206 كي دي دي	72	30	23.8	1	25	18
LR5206 كيدو	72	30	23.8	1	25	18
LR5206 الطاقة النووية	72	30	23.8	1	25	18
LR5206NPPU	72	30	23.8	1	25	18
LR5305 كي دي دي	72	25	25.4	1.1	28	19.9
LR5305 كيدو	72	25	25.4	1.1	28	19.9
LR5305 الطاقة النووية	72	25	25.4	1.1	28	19.9
LR5305 إن بي يو	72	25	25.4	1.1	28	19.9
LR5207 كي دي دي	80	35	27	1.1	31	22.8
LR5207 KDDU	80	35	27	1.1	31	22.8
LR5207 الطاقة النووية	80	35	27	1.1	31	22.8
Lr5207 وحدة المعالجة العصبية	80	35	27	1.1	31	22.8
LR5306 كي دي دي	80	30	30.2	1.1	35.5	25.5
LR5306 كيدو	80	30	30.2	1.1	35.5	25.5
LR5306 الطاقة النووية	80	30	30.2	1.1	35.5	25.5
Lr5306 نبو	80	30	30.2	1.1	35.5	25.5
LR5208 كي دي دي	85	40	30.2	1.1	35	26
LR5208 كيدو	85	40	30.2	1.1	35	26
LR5208 الطاقة النووية	85	40	30.2	1.1	35	26
LR5208 إن بي يو	85	40	30.2	1.1	35	26
LR5307 كي دي دي	90	35	34.9	1.5	44	32.5
LR5307 KDDU	90	35	34.9	1.5	44	32.5
LR5307 الطاقة النووية	90	35	34.9	1.5	44	32.5
Lr5307 نبو	90	35	34.9	1.5	44	32.5
LR5308 كي دي دي	100	40	36.5	1.5	54	40.5
LR5308 كيدو	100	40	36.5	1.5	54	40.5
LR5308 الطاقة النووية	100	40	36.5	1.5	54	40.5
Lr5308 نبو	100	40	36.5	1.5	54	40.5

بكرات المسار من نوع النير:
ناتف، ناتر
	الحجم (مم)
نموذج	d	d2	D	B	C
ناتف 5 ص	5	12	16	12	11
ناتر 5 ب	5	12	16	12	11
ناتف 6 ص	6	14	19	12	11
ناتر 6 ب	6	14	19	12	11
ناتف 8 ص	8	19	24	15	14
ناتر 8 ب	8	19	24	15	14
ناتف 10 ب	10	23	30	15	14
ناتر 10 ب	10	23	30	15	14
ناتف 12 ص	12	25	32	15	14
ناتر 12 ص	12	25	32	15	14
ناتف 15 ص	15	27	35	19	18
ناتر 15 ب	15	27	35	19	18
ناتف 17 ص	17	32	40	21	20
ناتر 17 ص	17	32	40	21	20
ناتف 20 ص	20	37	47	25	24
ناتر 20 ب	20	37	47	25	24
ناتف 25 ص	25	42	52	25	24
ناتر 25 ص	25	42	52	25	24
ناتف 30 ص	30	51	62	29	28
ناتر 30 ب	30	51	62	29	28
ناتف 35 ص	35	58	72	29	28
ناتر 35 ص	35	58	72	29	28
ناتف 40 ص	40	66	80	32	30
ناتر 40 ص	40	66	80	32	30
ناتف 45 ص	45	72	85	32	30
ناتر 45 ص	45	72	85	32	30
ناتف 50 ص	50	76	90	32	30
ناتر 50 ب	50	76	90	32	30

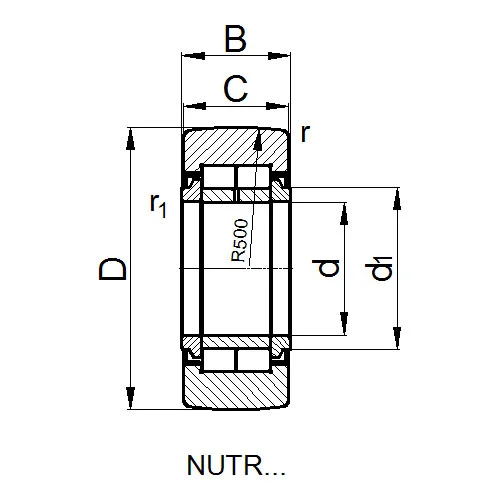

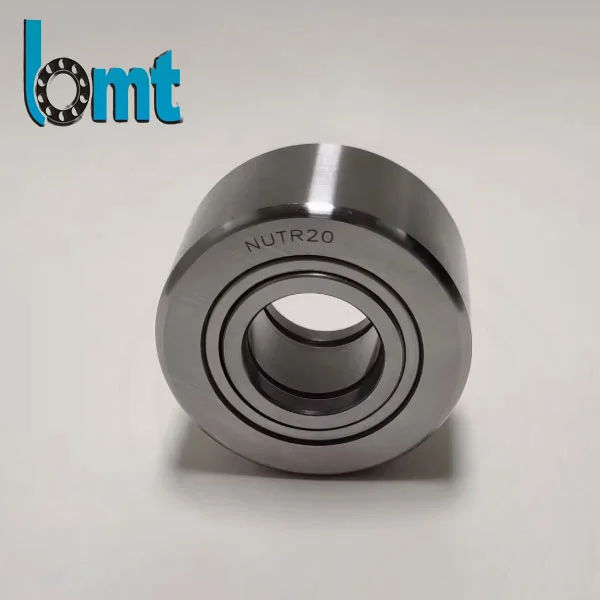

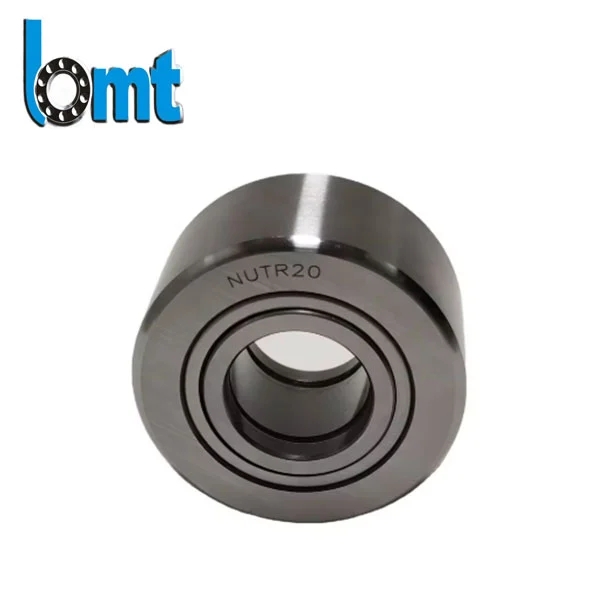

NUTR PWTR
	الأبعاد (مم)							تقييمات الحمل الأساسية
تعيين	D	d	B	C	د1	rmin.	ص1 دقيقة.	داين. الكروم كن	القانون الأساسي. كور كن	ل بيرمKN	ل بيرمKN
التغذية15	35	15	19	18	20	0.6	0.3	15	16.8	8.6	16.8
PWTR15-2RS	35	15	19	18	20	0.6	0.3	11.6	11.3	9.4	11.3
NUTR17	40	17	21	20	22	1	0.5	18.4	22.6	13.1	22.6
PWTR17-2RS	40	17	21	20	22	1	0.5	13.2	13.8	13.8	13.8
NUTR1542	42	15	19	18	20	0.6	0.3	18.1	21.9	21.9	21.9
PWTR1542-2RS	42	15	19	18	20	0.6	0.3	13.5	14.1	14.1	14.1
NUTR1747	47	17	21	20	22	1	0.5	21.3	28	28	28
PWTR1747-2RS	47	17	21	20	22	1	0.5	14.8	16.4	16.4	16.4
NUTR20	47	20	25	24	27	1	0.5	28	35	16.4	33
PWTR20-2RS	47	20	25	24	27	1	0.5	23.2	25.5	18.3	25.5
NUTR2052	52	20	25	24	27	1	0.5	31.5	41	38.5	41
PWTR2052-2RS	52	20	25	24	27	1	0.5	25.5	29.5	29.5	29.5
NUTR25	52	25	25	24	31	1	0.5	29	37.5	17.3	34.5
PWTR25-2RS	52	25	25	24	31	1	0.5	24.2	28	19.3	28
NUTR2562	62	25	25	24	31	1	0.5	35.5	50	50	50
PWTR2562-2RS	62	25	25	24	31	1	0.5	29	36	36	36
نوتر30	62	30	29	28	38	1	0.5	40	50	23.5	46.5
PWTR30-2RS	62	30	29	28	38	1	0.5	35	39.5	25.5	39.5
NUTR3072	72	30	29	28	38	1	0.5	47.5	64	64	64
PWTR3072-2RS	72	30	29	28	38	1	0.5	41	49	49	49
NUTR35	72	35	29	28	44	1.1	0.6	44.5	60	32	60
PWTR35-2RS	72	35	29	28	44	1.1	0.6	38.5	46.5	34.5	46.5
NUTR3580	80	35	29	28	44	1.1	0.6	51	72	72	72
PWTR3580-2RS	80	35	29	28	44	1.1	0.6	43.5	55	55	55
NUTR40	80	40	32	30	50.5	1.1	0.6	55	75	30.5	60
PWTR40-2RS	80	40	32	30	50.5	1.1	0.6	44.5	53	35	53
NUTR45	85	45	32	30	55.2	1.1	0.6	56	78	31.5	61
PWTR45-2RS	85	45	32	30	55.2	1.1	0.6	45	55	36	55
NUTR4090	90	40	32	30	50.5	1.1	0.6	66	95	84	95
PWTR4090-2RS	90	40	32	30	50.5	1.1	0.6	52	66	66	66
NUTR50	90	50	32	30	59.8	1.1	0.6	57	81	32	62
PWTR50-2RS	90	50	32	30	59.8	1.1	0.6	45.5	57	37	57
NUTR45100	100	45	32	30	55.2	1.1	0.6	71	107	106	107
PWTR45100-2RS	100	45	32	30	55.2	1.1	0.6	56	74	74	74
NUTR50110	110	50	32	30	59.8	1.1	0.6	76	120	120	120
PWTR50110-2RS	110	50	32	30	59.8	1.1	0.6	59	82	82	82

ما هي الفوائد التي تقدمها

• القدرة على تحمل الحمولة: يمكن لبكرات الجنزير من نوع Yoke إدارة الأحمال الشعاعية الكبيرة، وذلك بفضل هيكلها القوي والترتيب الأمثل للعناصر المتداول. وهذا يجعلها مناسبة لمعدات مثل المركبات الموجهة الآلية (AGVs) أو ناقلات خطوط التجميع، حيث يكون دعم الوزن الموثوق به أمرًا ضروريًا.

•تركيب مرن: يعمل النير على شكل حرف U المزود بفتحات مثقوبة مسبقًا على تبسيط عملية التثبيت، ويلاحظ مستخدمو هذه الأسطوانات في كثير من الأحيان أن التصميم يسرع إجراءات الاستبدال والتجميع.

• المتانة في جميع أنواع الظروف: تساعد السدادات القوية على حماية المكونات الداخلية من الملوثات، مما يقلل من تكرار الصيانة في البيئات المتربة أو الرطبة. وفي البيئات التي يتم فيها التعامل مع المواد في الهواء الطلق أو أثناء إعداد الطعام، تحظى هذه الجودة بتقدير خاص.

حالات الاستخدام في العالم الحقيقي

• مجال الأتمتة الصناعية: في محطات اللحام الآلية، تقوم بكرات المسار من نوع Yoke بتوجيه حركة الأذرع الآلية على طول المسارات الخطية، مما يدعم وزن الذراع وفي الوقت نفسه يضمن تحديد الموقع بدقة. لقد ساعدت ردود الفعل من أحد تكامل أنظمة التشغيل الآلي، هذه الأسطوانات على ضمان الأداء الموثوق به حتى أثناء فترات الإنتاج الطويلة.

• مناولة المواد: في أنظمة نقل المستودعات، تدعم هذه الأسطوانات المنصات الثقيلة أثناء تحركها على طول قضبان التوجيه. وقد أدى تصميم الختم الخاص بالبكرات إلى تقليل متطلبات الصيانة في المنشآت عالية الغبار، وفقًا لأحد منتجي المعدات اللوجستية.

نهجنا في الجودة

في BMT، ندرك أن بكرات الجنزير من النوع Yoke تعمل في ظروف متنوعة ومتطلبة في كثير من الأحيان، لذلك تظل الجودة هي محور التركيز. يتم فحص كل بكرة للتأكد من صلابة الحلقة الخارجية، ووظيفة الختم، والسلامة الهيكلية للنير. تهدف هذه الفحوصات إلى المساعدة في التأكد من أن المنتج يلبي متطلبات الأداء النموذجية في التطبيقات المقصودة.
